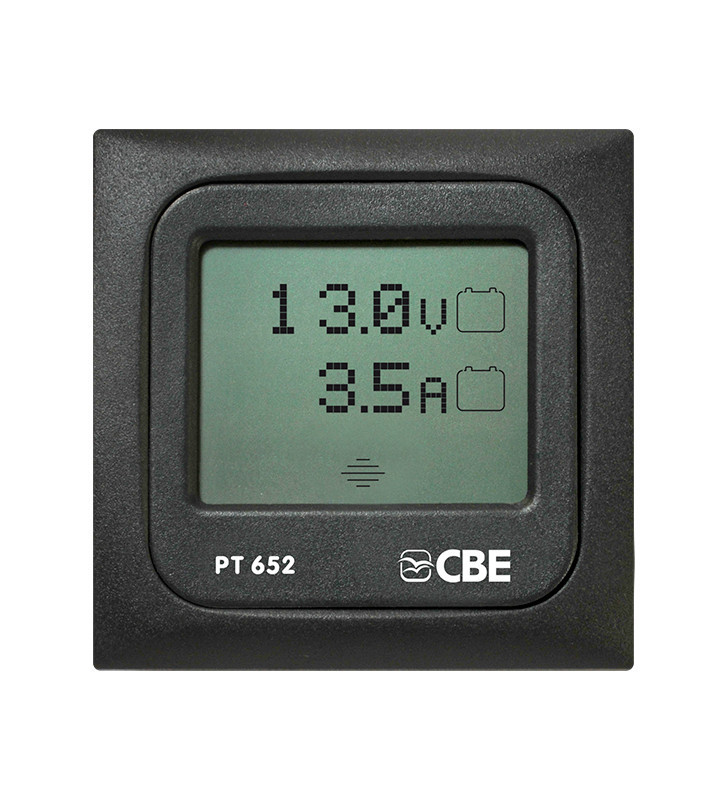

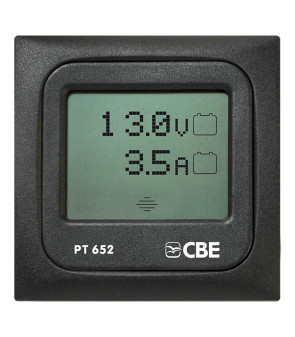

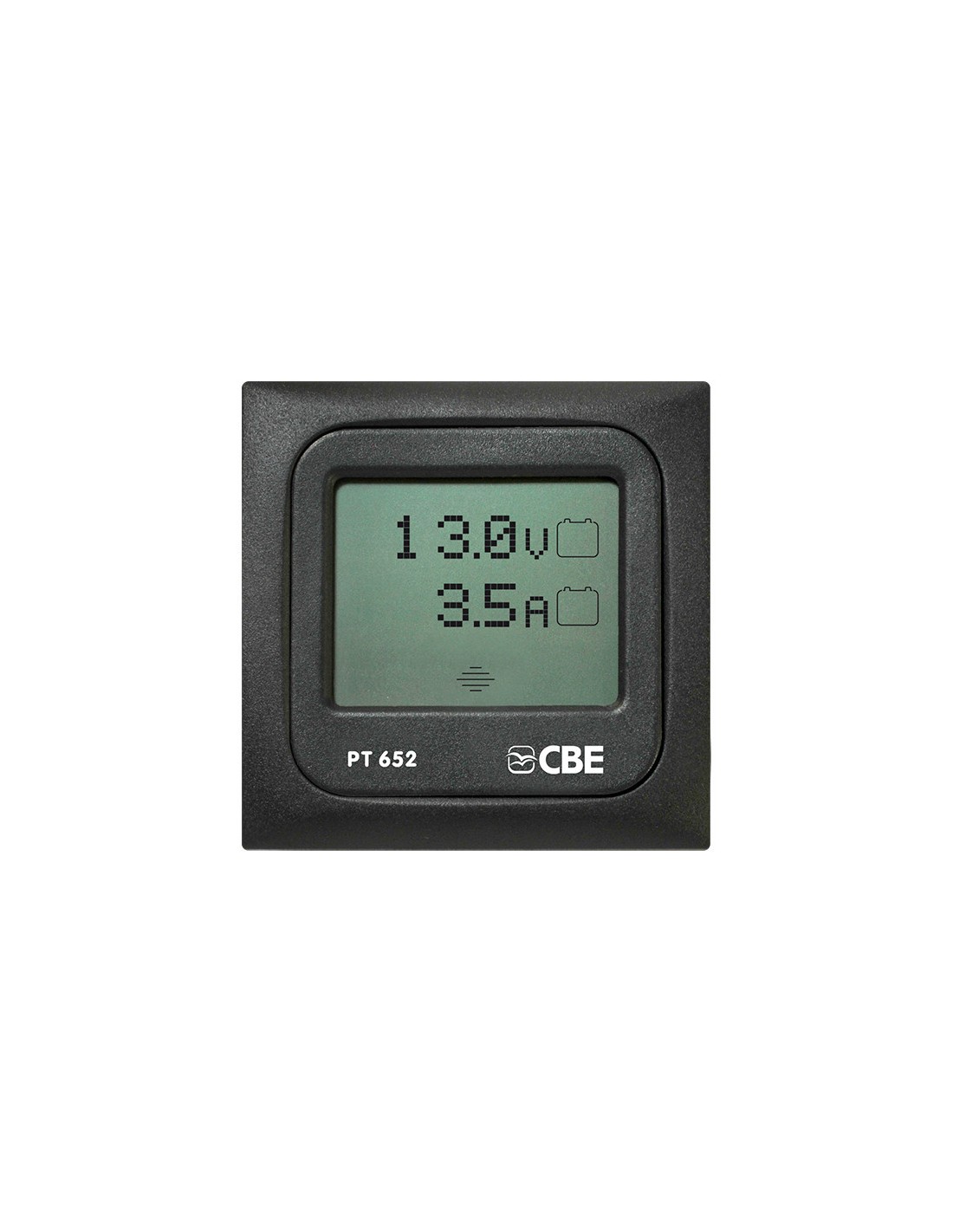

PT652 CBE PANNELLO TEST 1 batteria V/A TOUCH GRIGIO CBE

PANNELLO TEST controllo tensione/corrente una batteria a 12V DIGITALE TOUCH PT652/G GRIGIO CBE

Controllo tensione di una batteria a 12V e il consumo o carica da -130A a +130A.

Completo di shunt e cavo L=5m

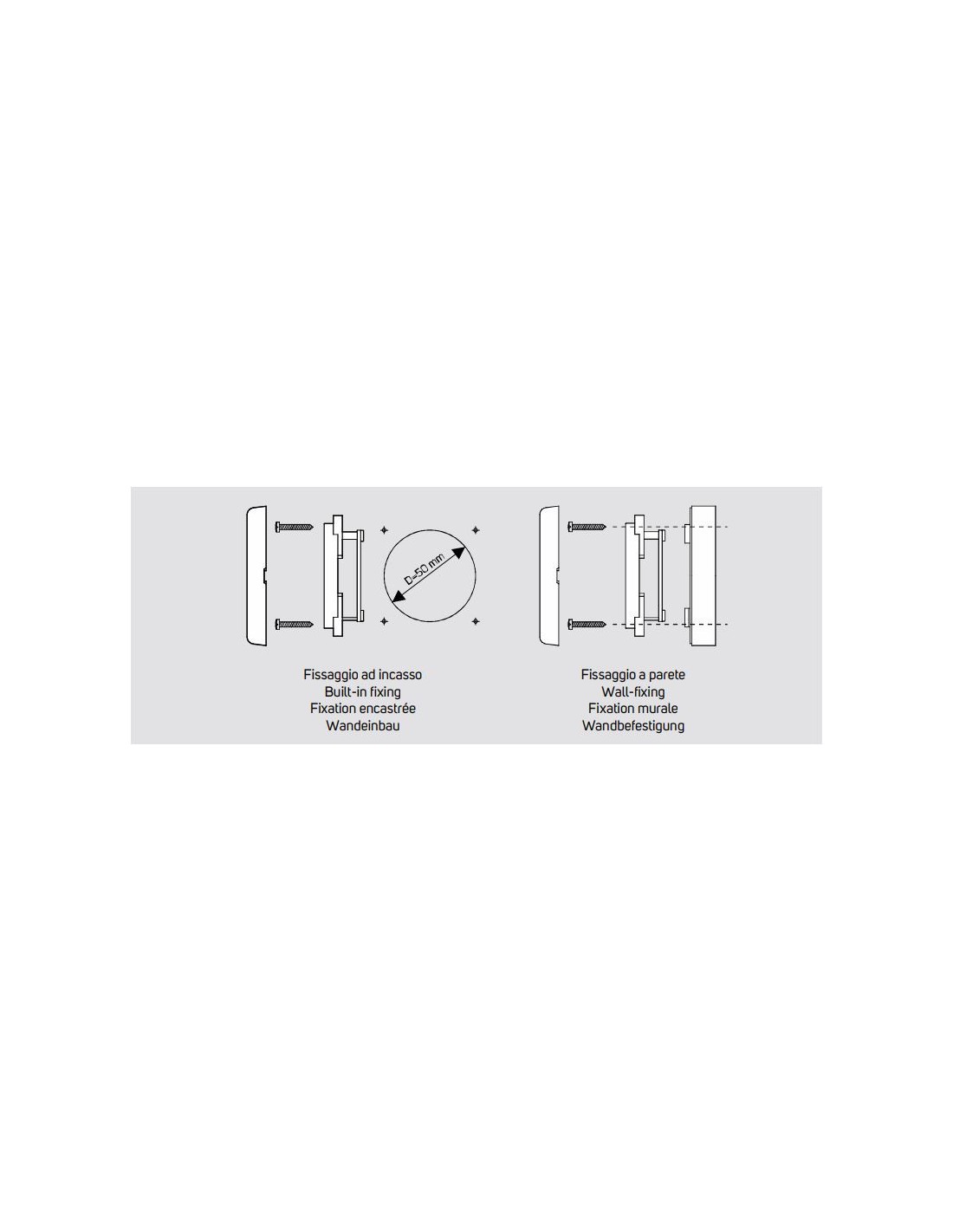

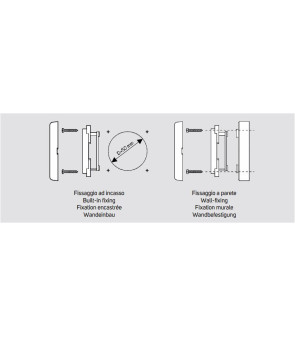

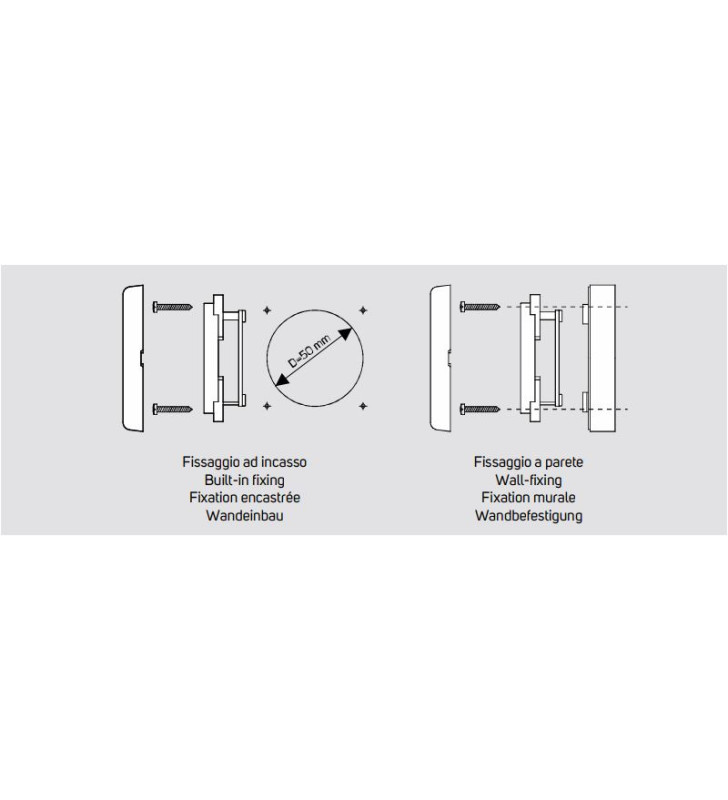

Da incasso o da parete con distanziale in dotazione; completo di cornice Becker “BMAC1C”, abbinabile alla serie "Modular Plates" e "Modular Plates Becker".

Alimentazione 12V.

Dim. 60x60 mm.

Nel caso vengano utilizzati contemporaneamente le utenze con un dispositivo di ricarica (caricabatterie, pannello solare, ...) il valore visualizzato sarà la differenza delle due correnti. carica batterie inserito: 4A (carica) utenze collegate: 3A (consumo) valore visualizzato: 1A (carica)

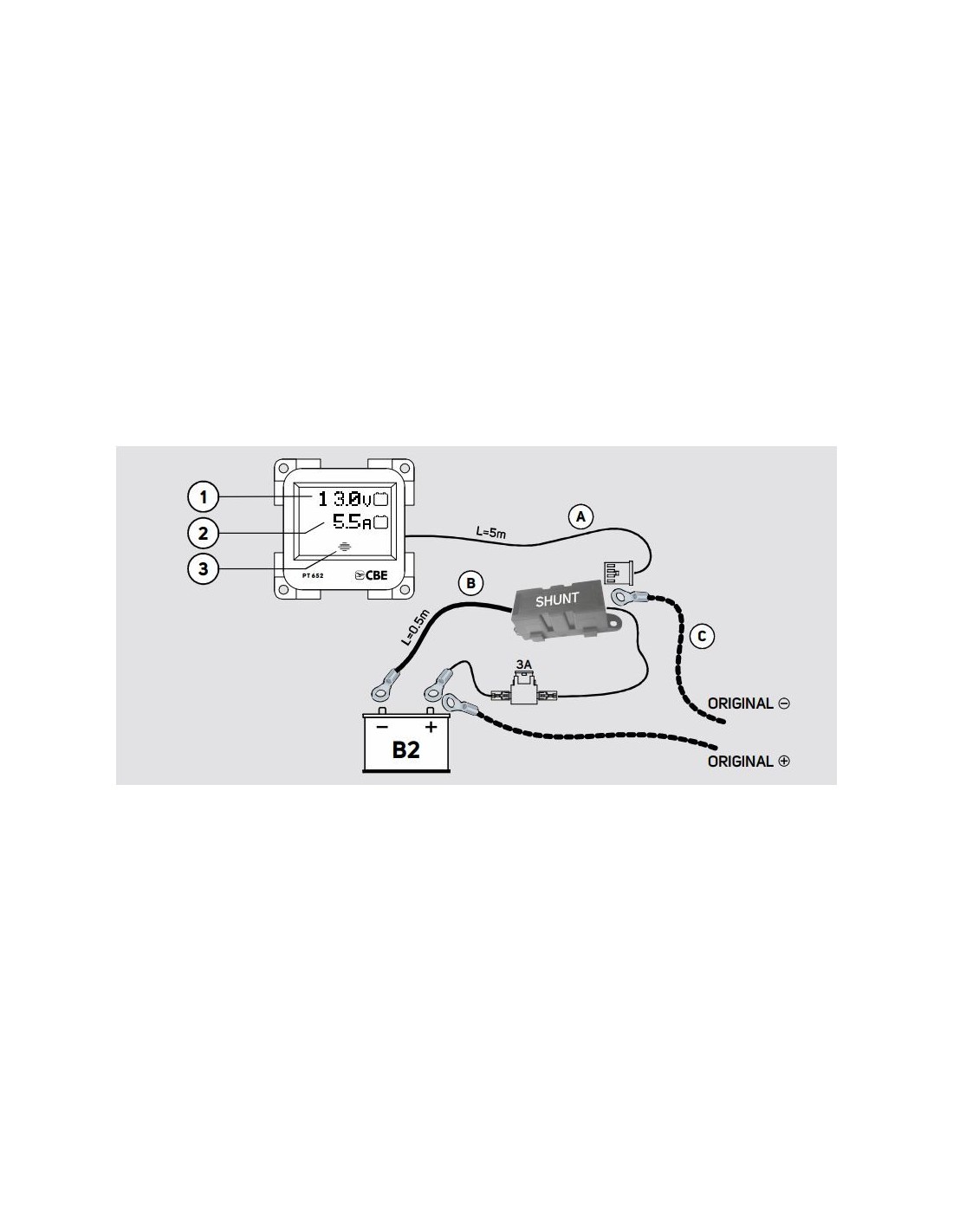

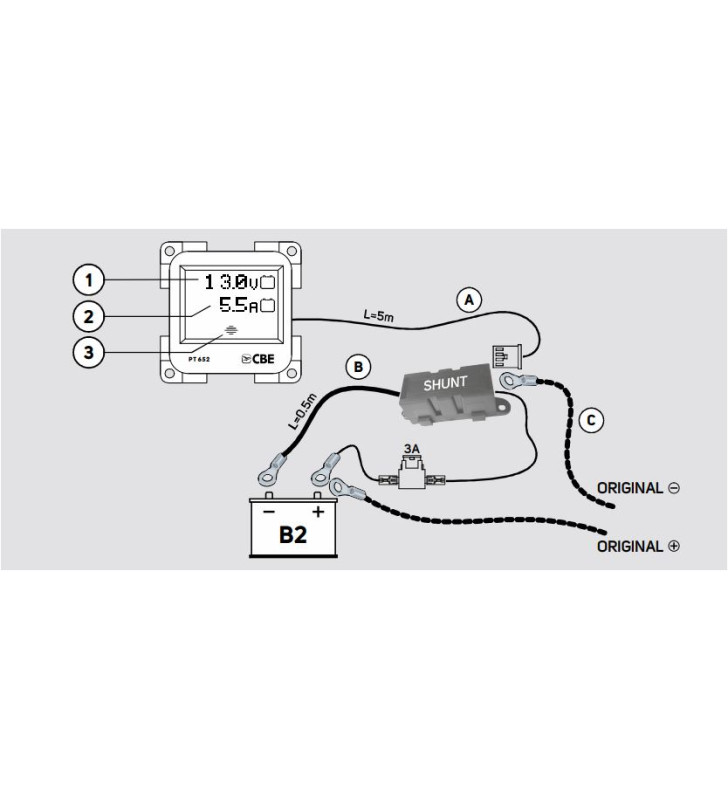

Pannello test digitale 12V a microprocessore per il controllo della tensione e della corrente (Rif. 1) assorbita (-) ed erogata (+) dalla batteria servizi “B2” (Rif. 2) . Per accendere la retroilluminazione premere leggermente 1 volta in corrispondenza del pulsante “touch” , la retroilluminazione rimarrà attiva per (Rif. 3) un tempo di 15 secondi.

NB: Portata massima amperometro 130A. Il sistema con retroilluminazione spenta ha un autoconsumo di 0.023A.

Togliere il cavo originale dal negativo della batteria servizi e collegarlo al bullone libero dello SHUNT. Collegare lo SHUNT al negativo della batteria servizi utilizzando il cavo in dotazione (L=0.5m) (Rif.B).

Collegare il cavo con fusibile 3A al polo della batteria servizi (il fusibile deve essere messo il più vicino possibile alla batteria). Collegare il pannello test PT652 all'amperometro utilizzando il cavo in dotazione (L=5m) .

ATTENZIONE: Non collegare alla batteria motore (B1). Una pressione eccessiva del pulsante “touch” (Rif.3) può causare temporanei aloni sul display
