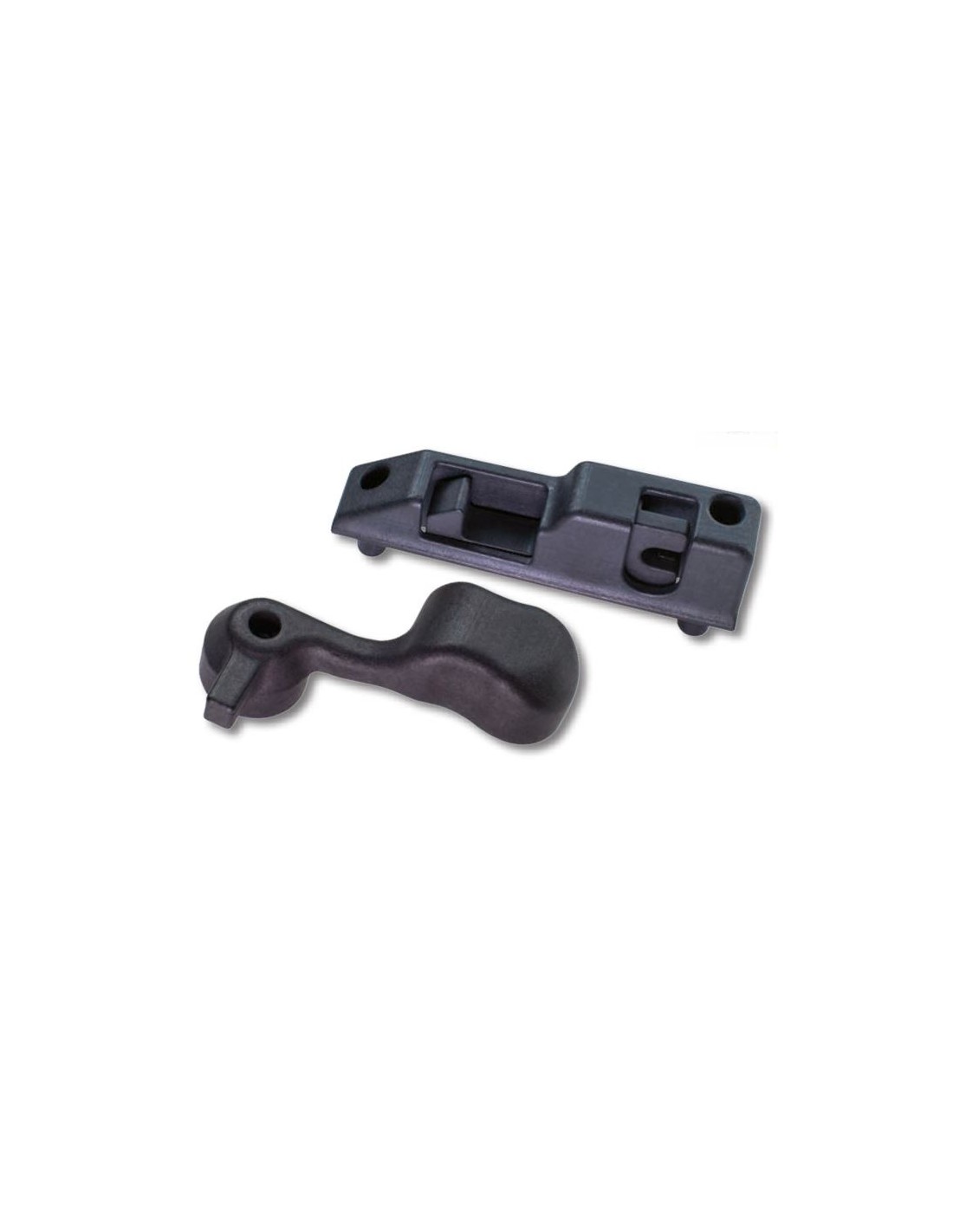

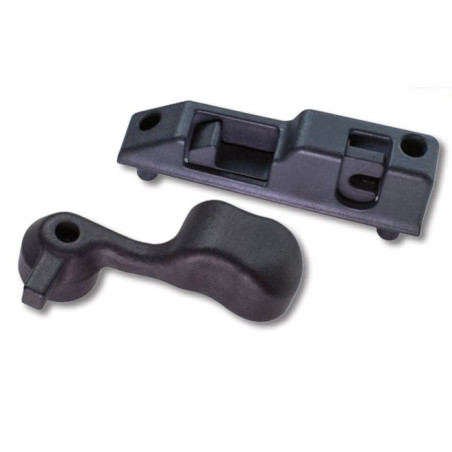

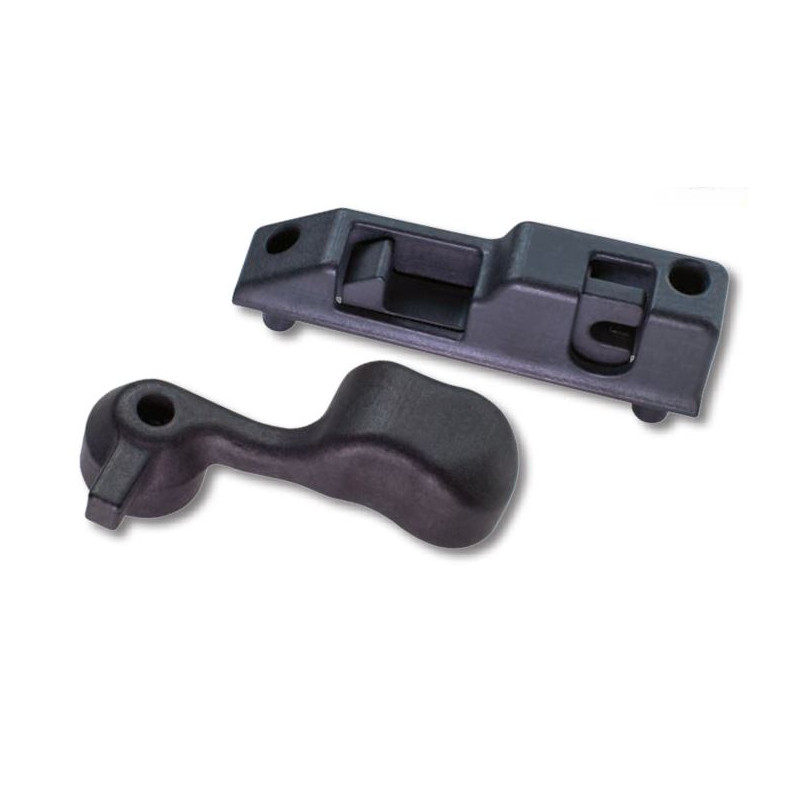

HEOSafe® VAN serratura porte scorrevoli Fiat Ducato 250 / 290 dal 2006 - 1763

HEOSafe® VAN serratura interna porte scorrevoli Fiat Ducato 250 / 290 dal 2006 - 1763

Istruzioni per l'uso

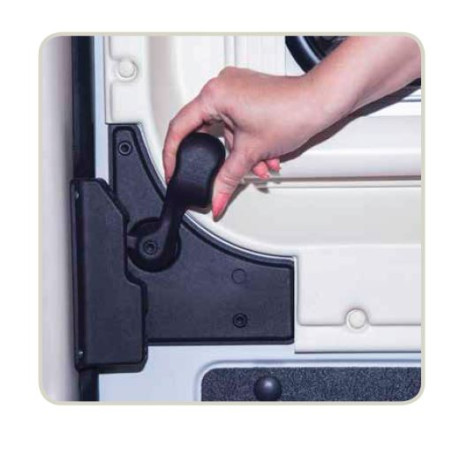

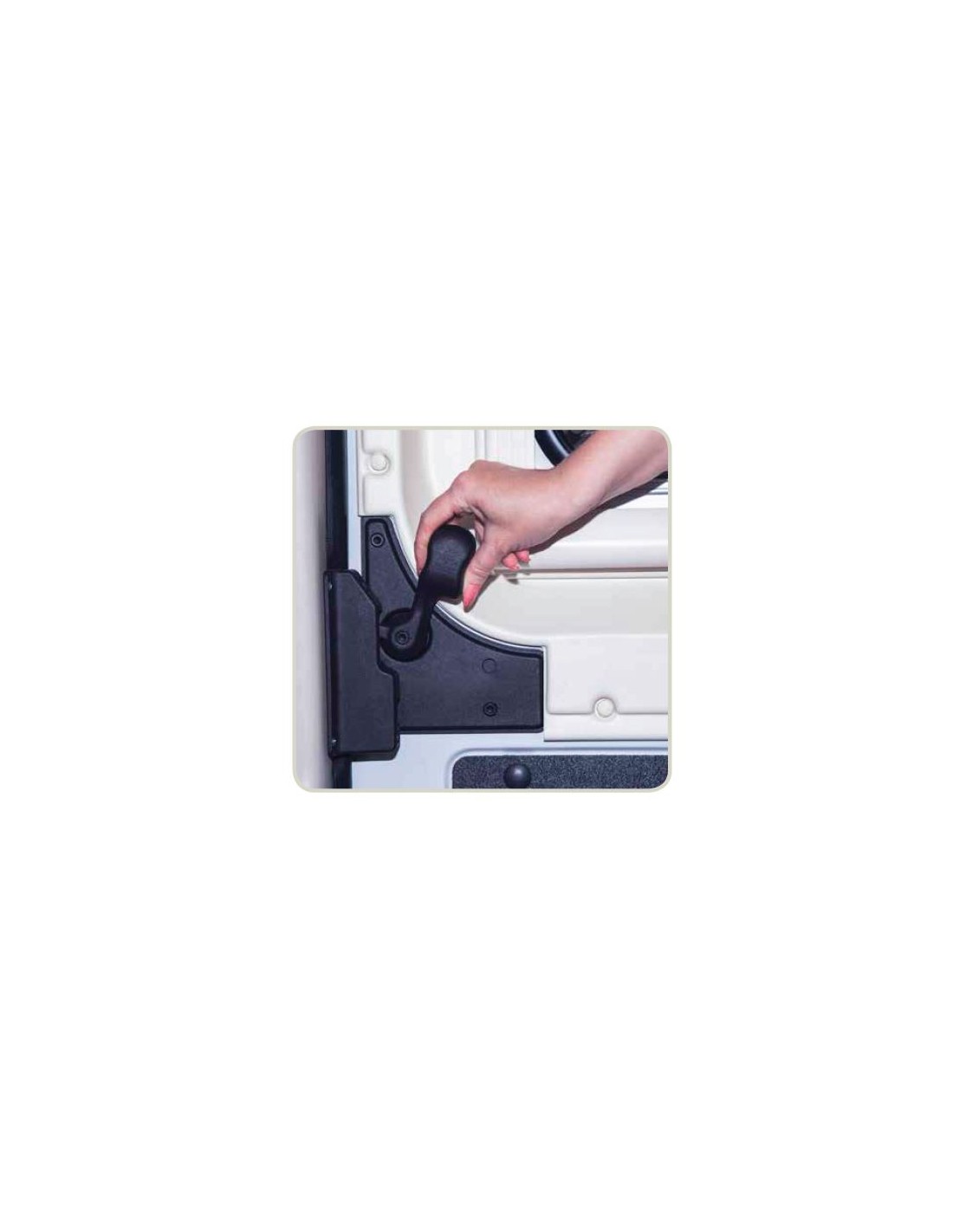

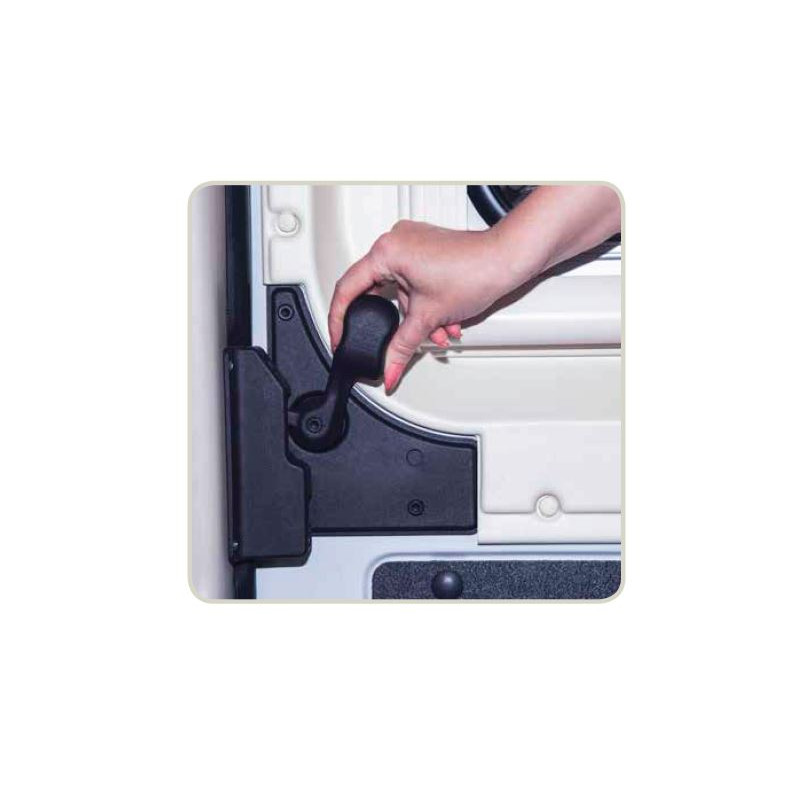

• per bloccare la porta scorrevole spingere la manopola in avanti. la porta è bloccata con HEOsafe.
• per sbloccare ed anche per aprire la porta scorrevole spingere la manopola all'indietro.

Istruzioni di montaggio:

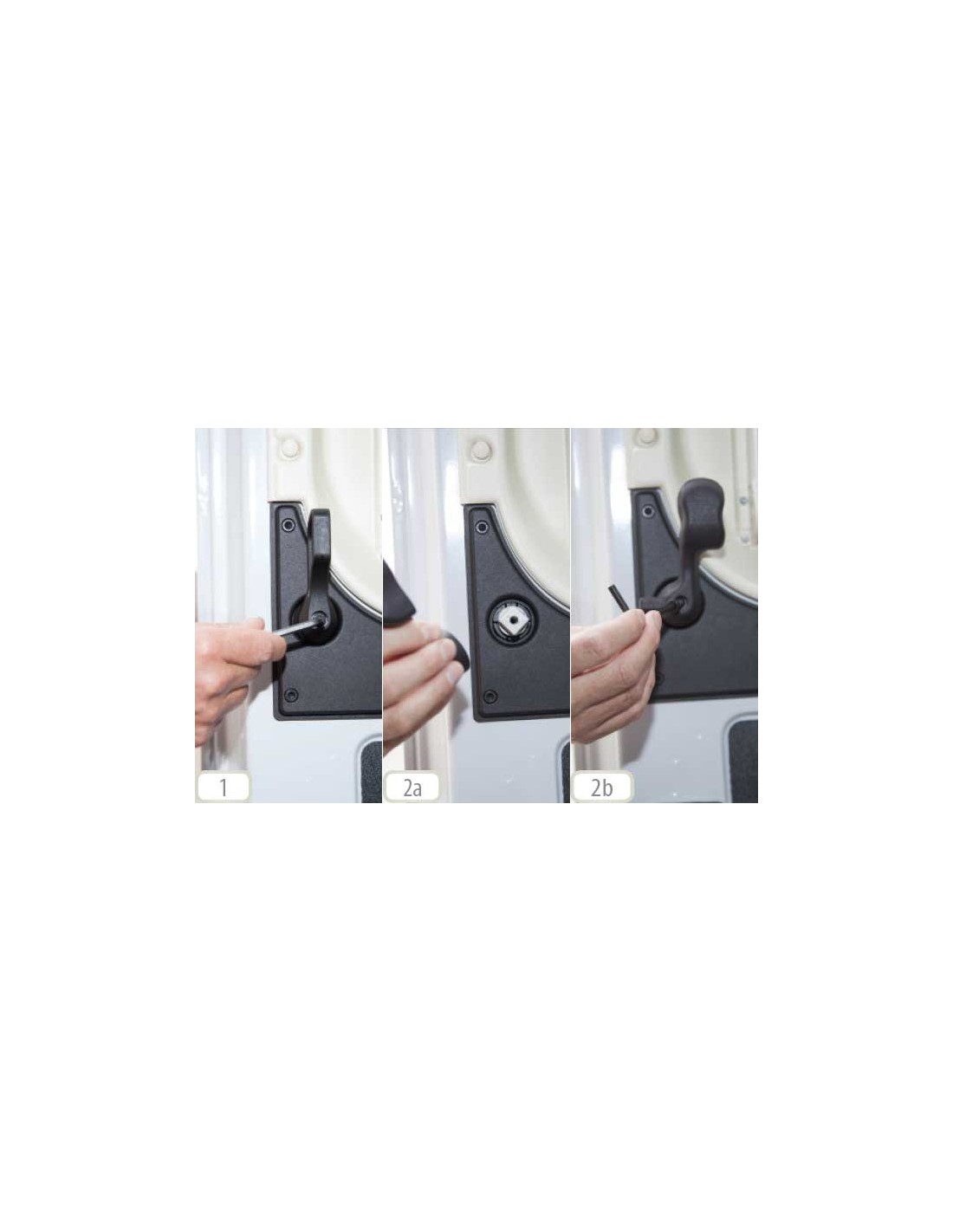

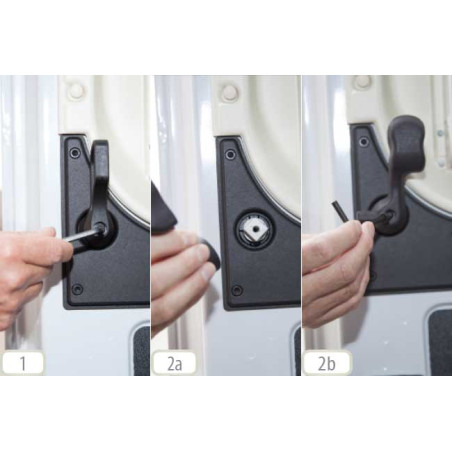

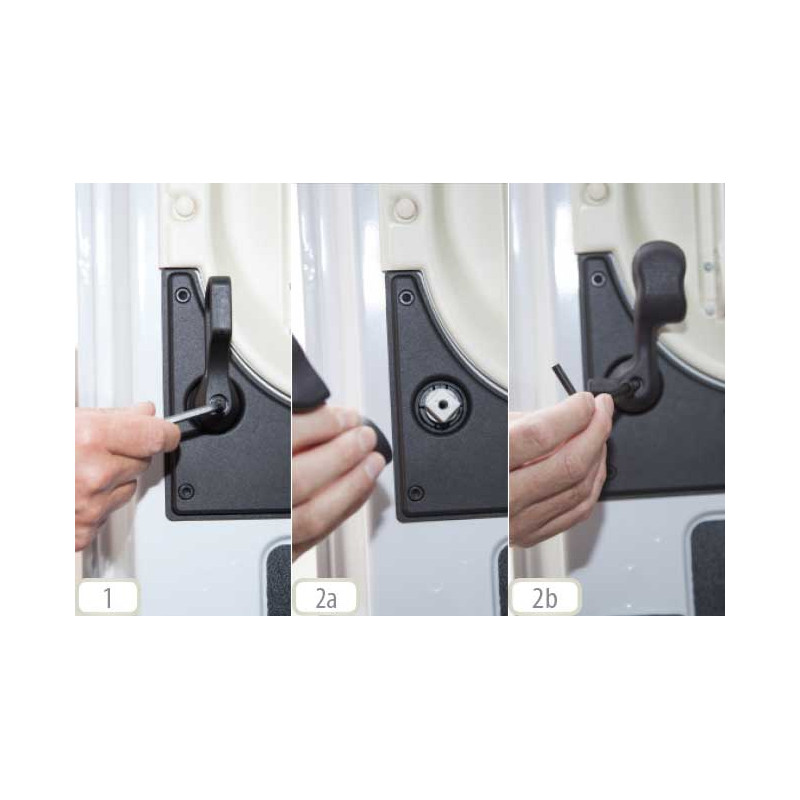

1.                  Avvitare e rimuovere la manopola girevole interna della porta scorrevole (immagine 1). Sostituirlo con la manopola girevole HEOSafe® (immagine 2a e immagine 2b).

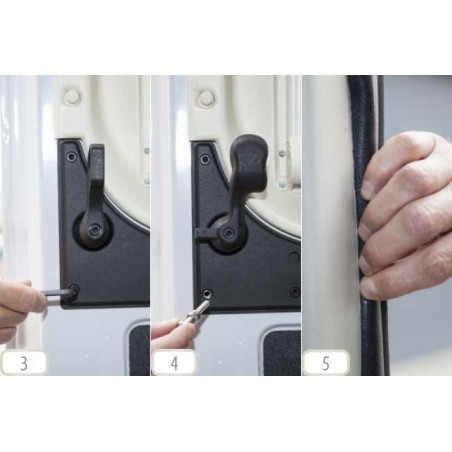

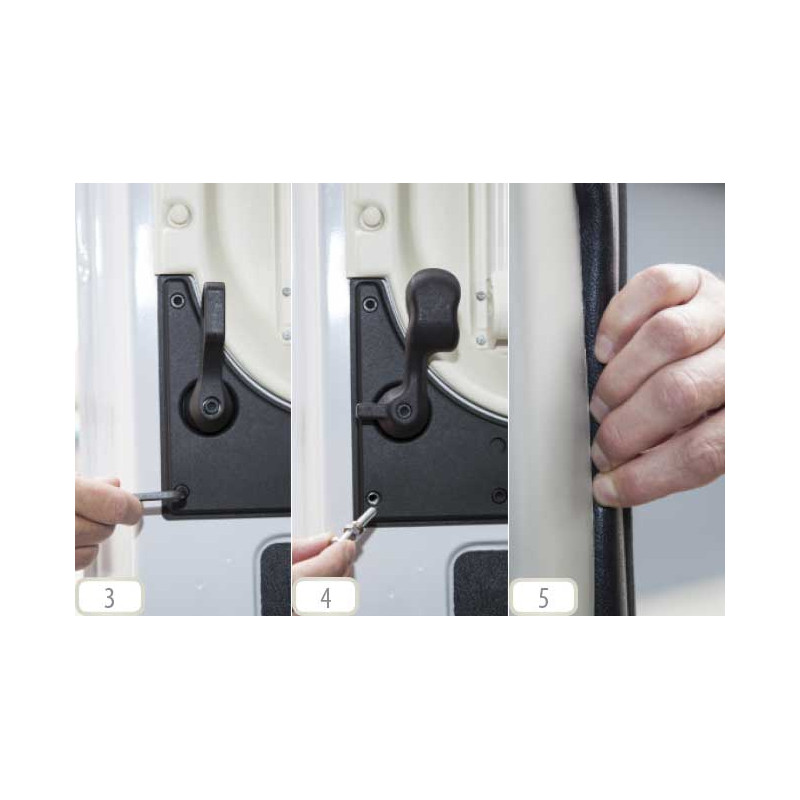

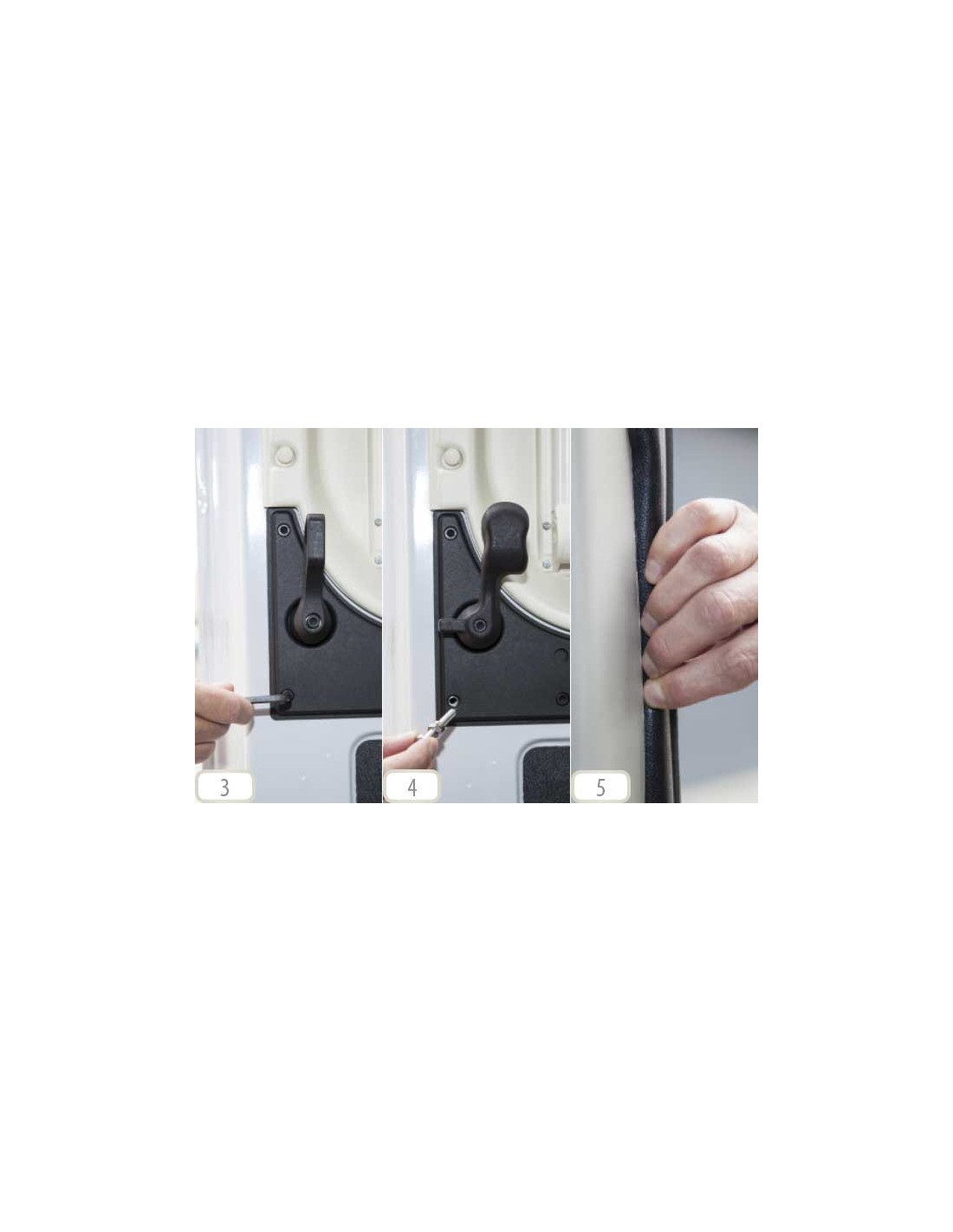

2.                  Avvitare la vite di sicurezza della serratura (immagine 3) e sostituirla con la vite a testa di formaggio in dotazione (immagine 4). Intorno alla serratura, sotto il coperchio di plastica, posizionare e premere il sigillo di gomma (immagine 5).

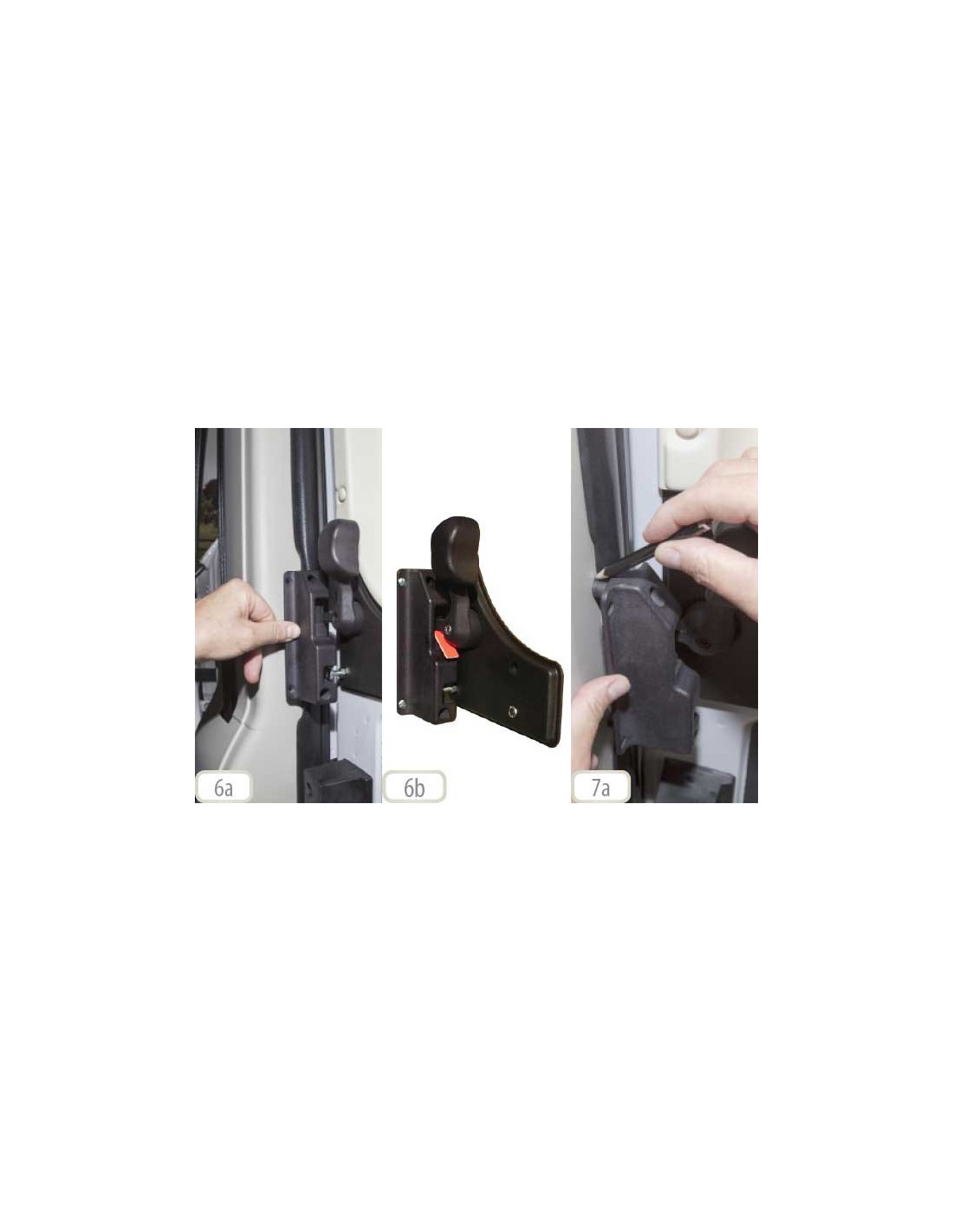

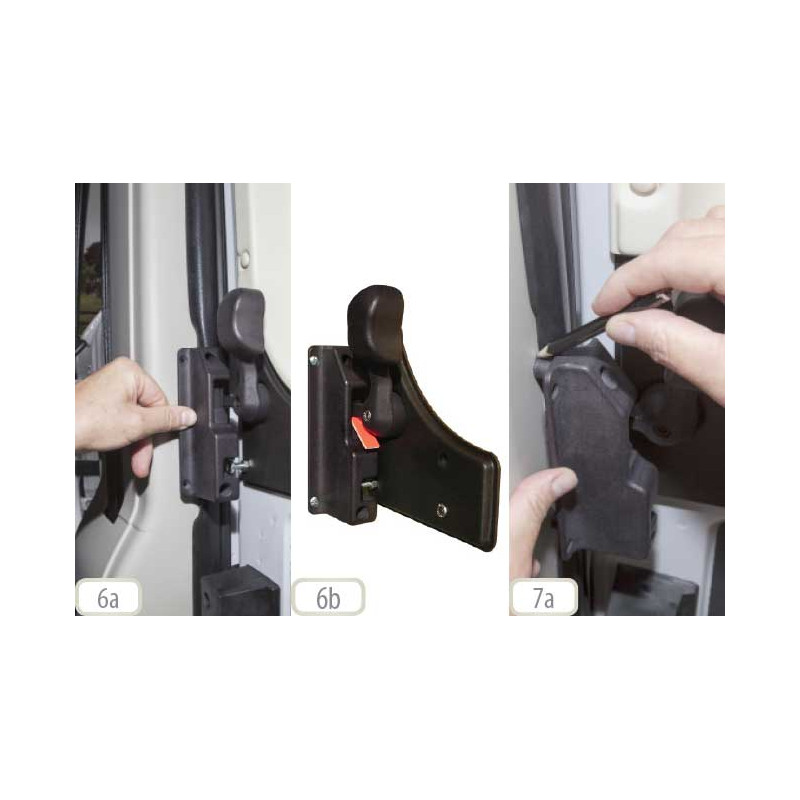

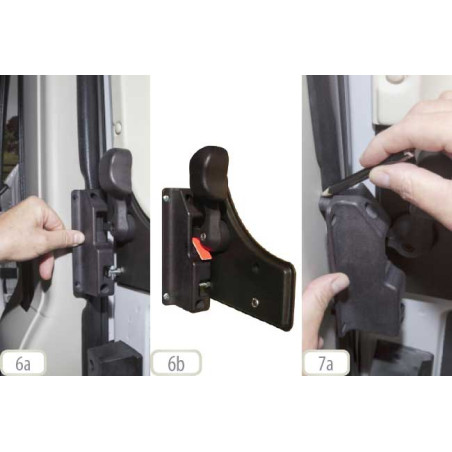

3.                  Spingere e posizionare la serratura sul telaio, spingendo la guarnizione (in posizione aperta) in modo che la leva della manopola poggi sul distanziale rosso della serratura e la testa del formaggio della nuova vite si inserisca all'interno senza toccare i cerchi o la leva (immagine 6a; 6b). Se necessario, regolare la vite.

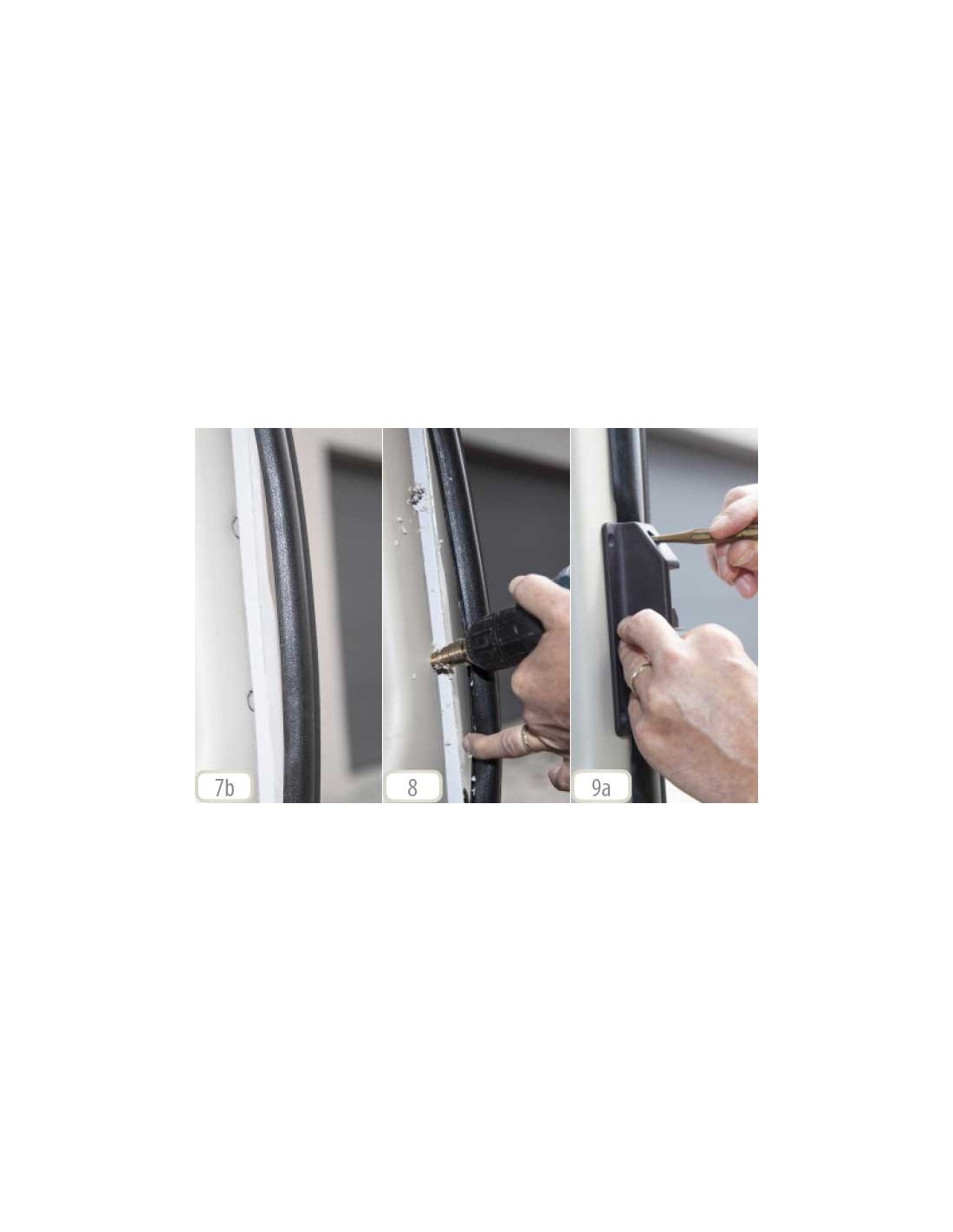

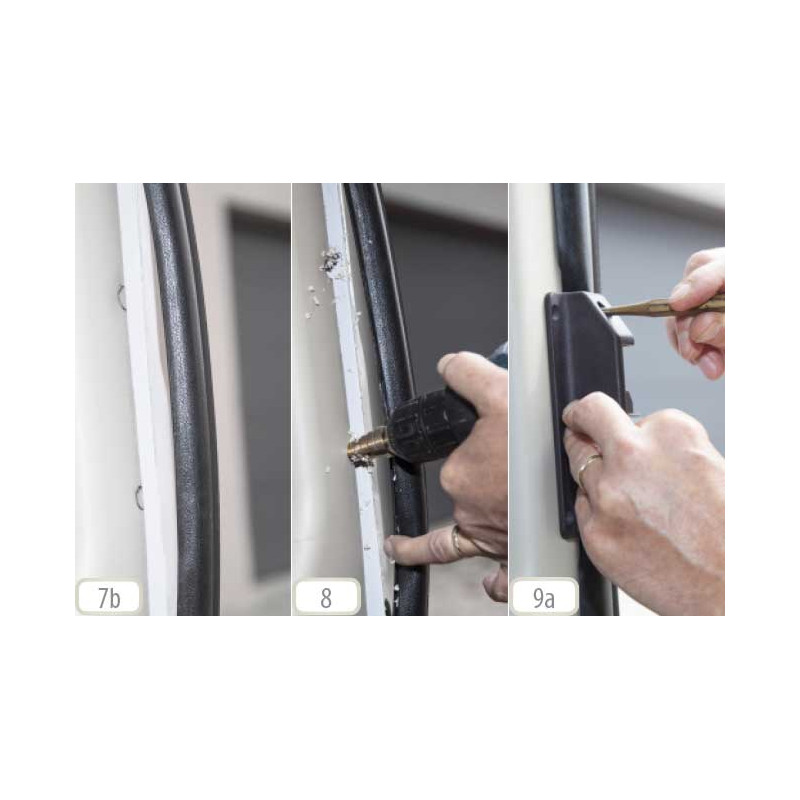

4.                  Per le gambe di bloccaggio, contrassegnare l'area dal coperchio di plastica sul pilastro (immagine 7a; 7b) e praticare un foro con una punta di alesatura Ø 12 mm o disegnare solo un semicerchio (immagine 8). Posizionare la parte della serratura e fissarla, quindi chiudere con attenzione la porta scorrevole.

5.                  La manopola girevole e la vite della testa del formaggio non dovrebbero interferire con la serratura, dovrebbero incastrarsi. Se necessario, regolare il blocco e il riposizionamento (figura 6a; 6b).

6.                  Spingere la manopola in avanti per verificare che la serratura sia operativa.

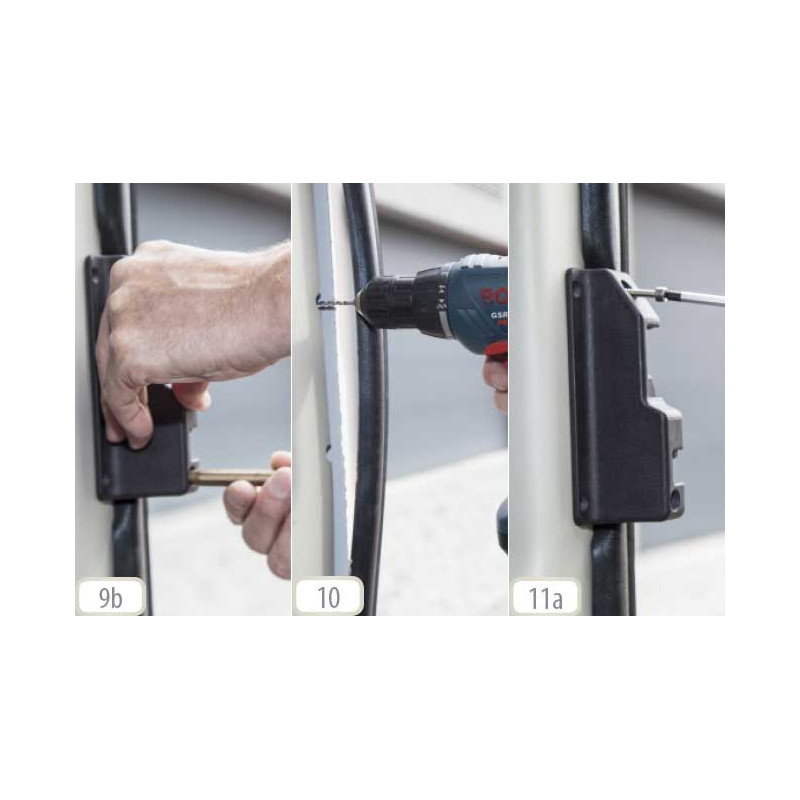

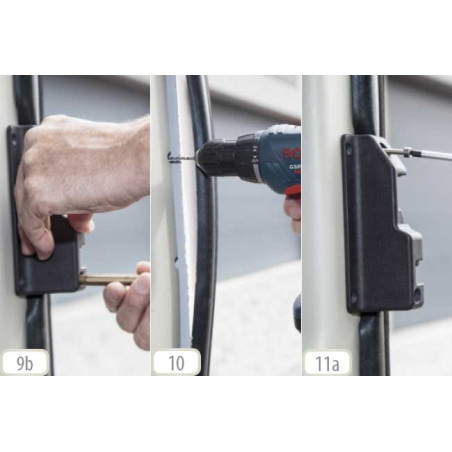

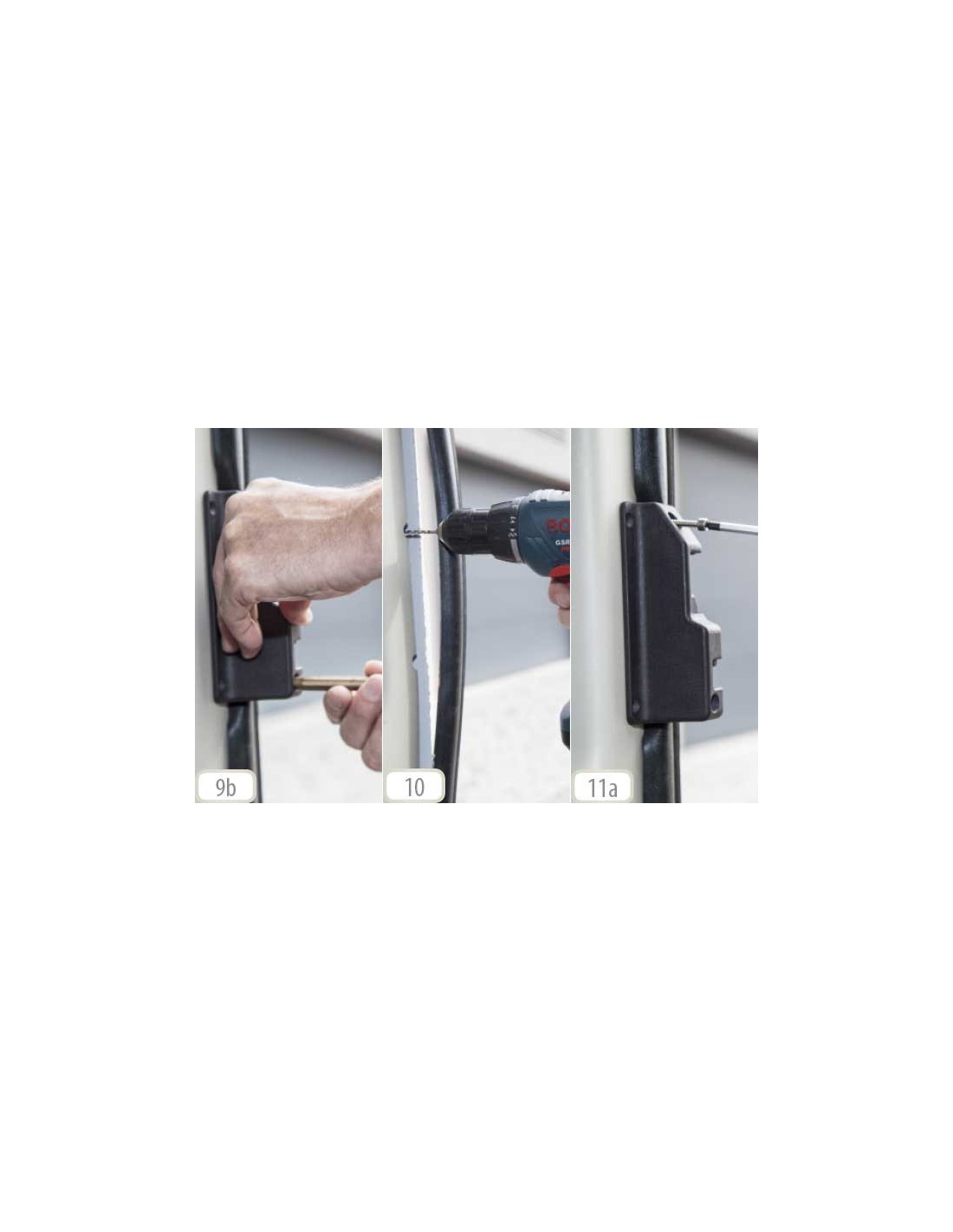

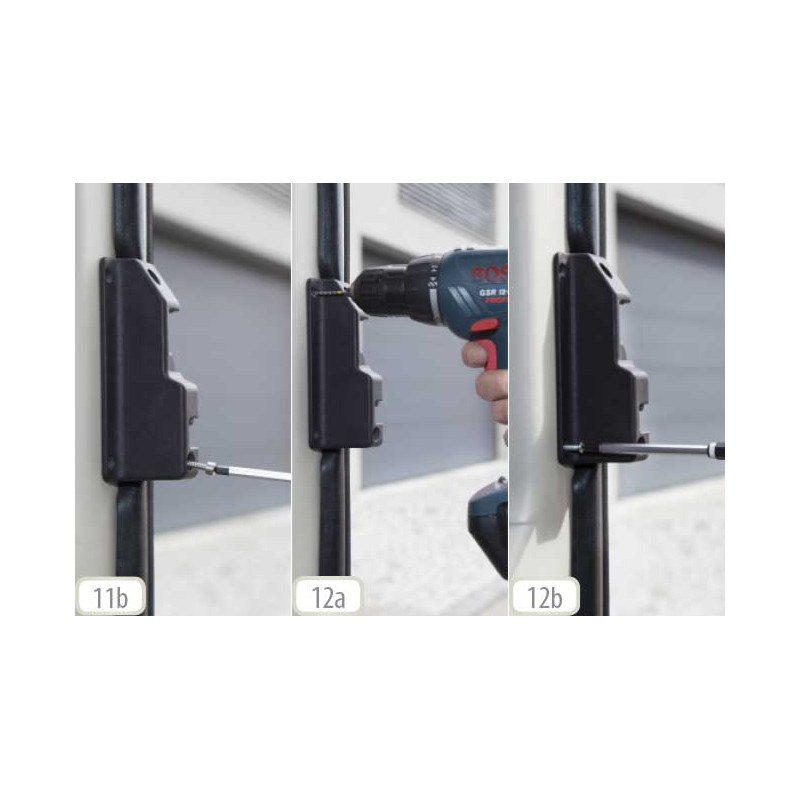

7.                  Se tutto è OK, aprire la porta scorrevole, sul montante B, disegnare o contrassegnare i fori di fissaggio della serratura (immagine 9a; immagine 9b), praticare un foro con una punta di alesatura Ø 3,2 mm (immagine 10) e fissare la serratura completa utilizzando le viti autoperforanti in dotazione (ingrassare le viti). Correggilo (immagine 11a; 11b).

8.                  Riverificare che il blocco sia operativo.

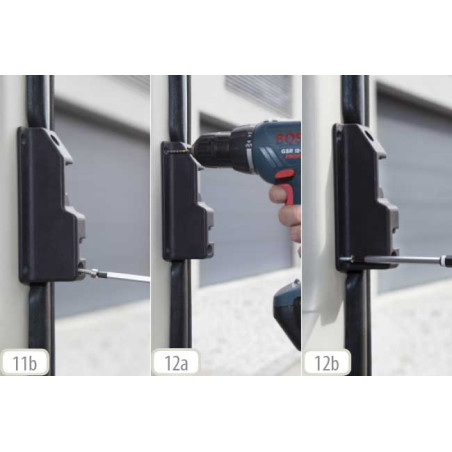

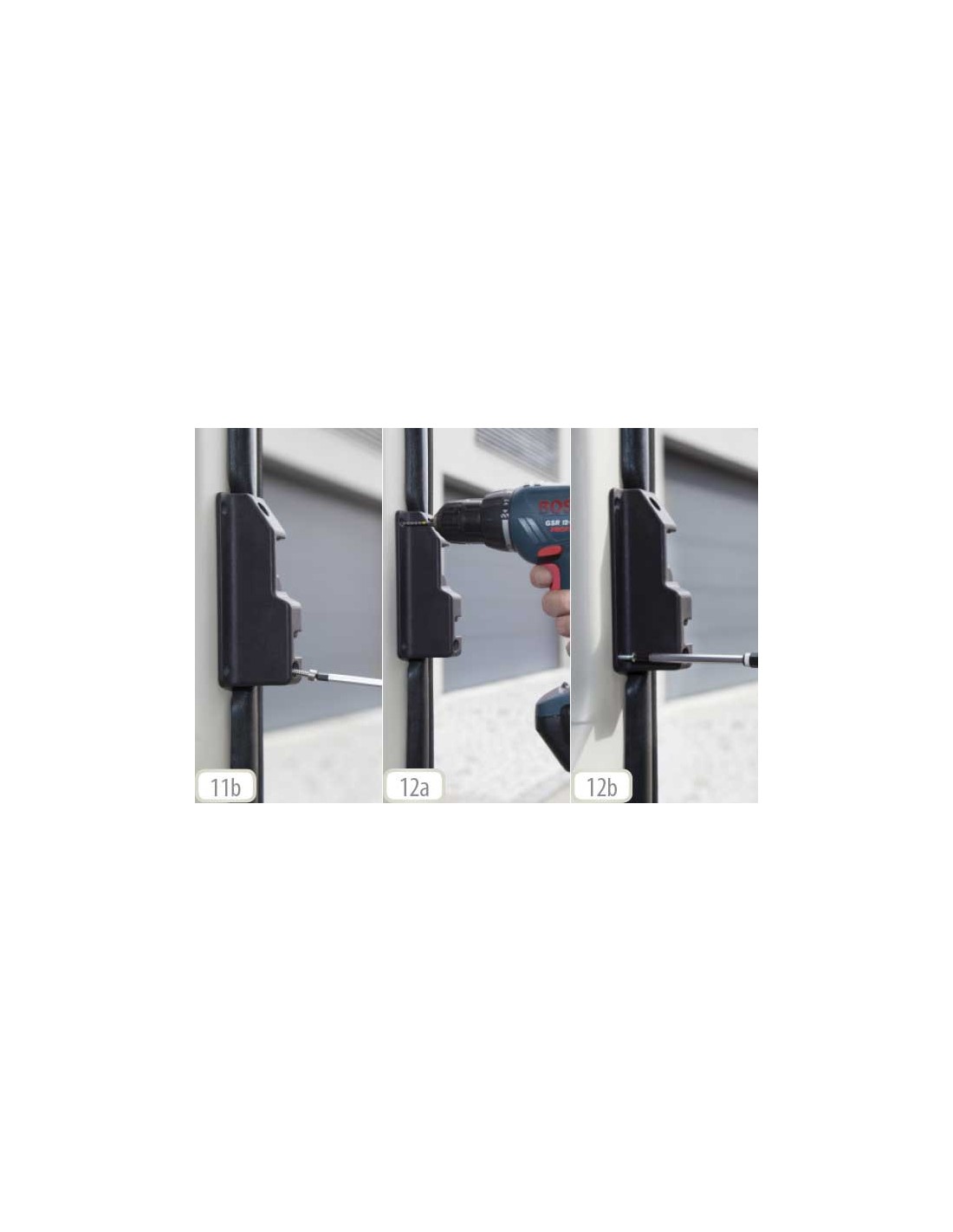

9.                  Inoltre, fissare il coperchio di plastica utilizzando due viti. Si consiglia di praticare i prefori con un trapano Ø 2 mm (immagine 12a; 12b).

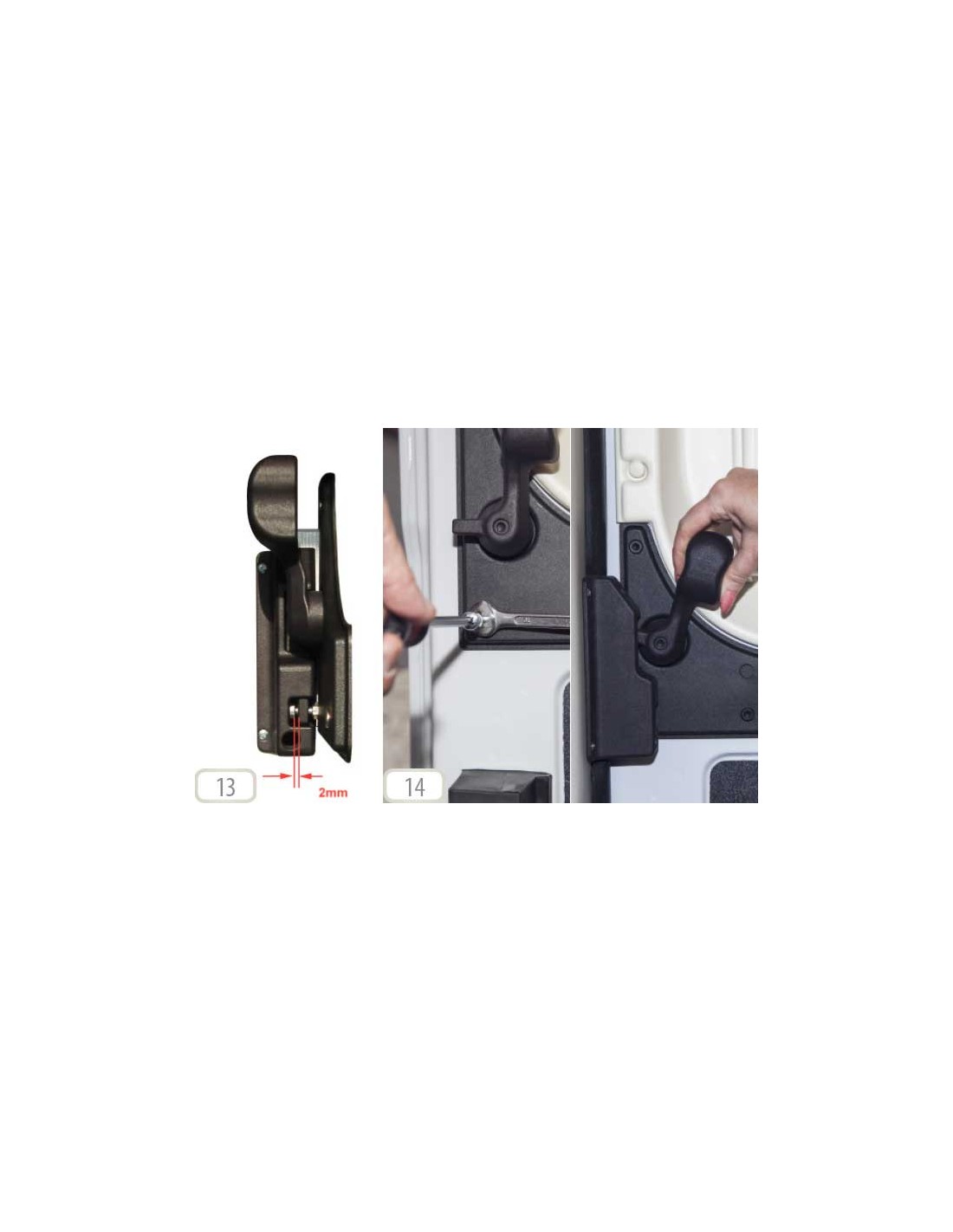

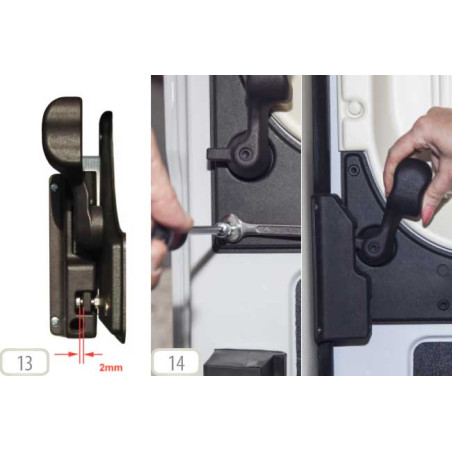

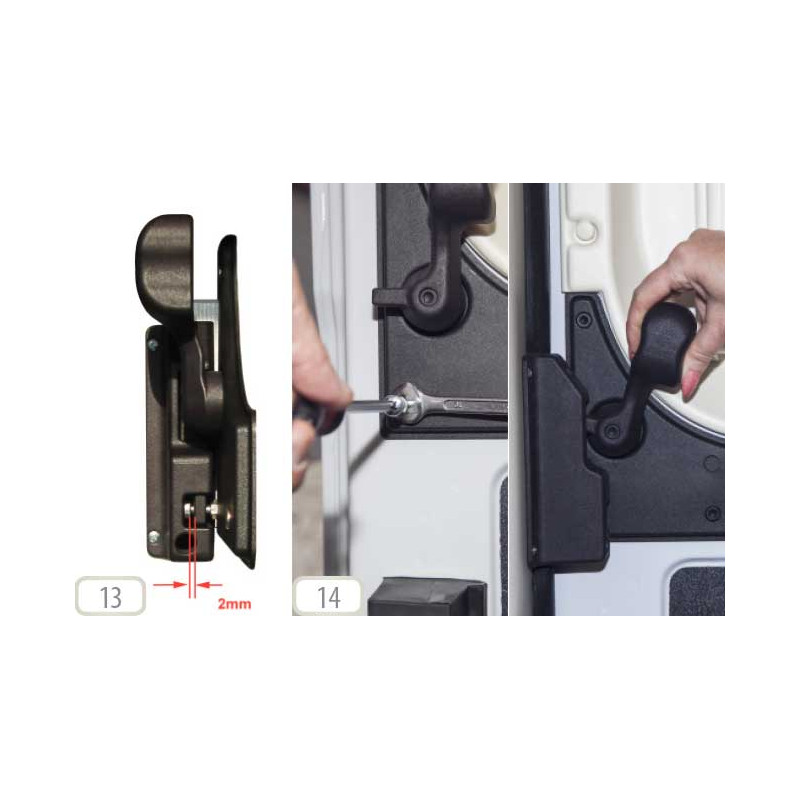

10.              Fissare le viti a testa di formaggio in modo che vi sia un'intercapedine di circa 2 mm tra la leva e la parte inferiore della vite (immagine 13).

11.              Infine, fissare la vite e il contropiede fissare il dado (immagine 14).

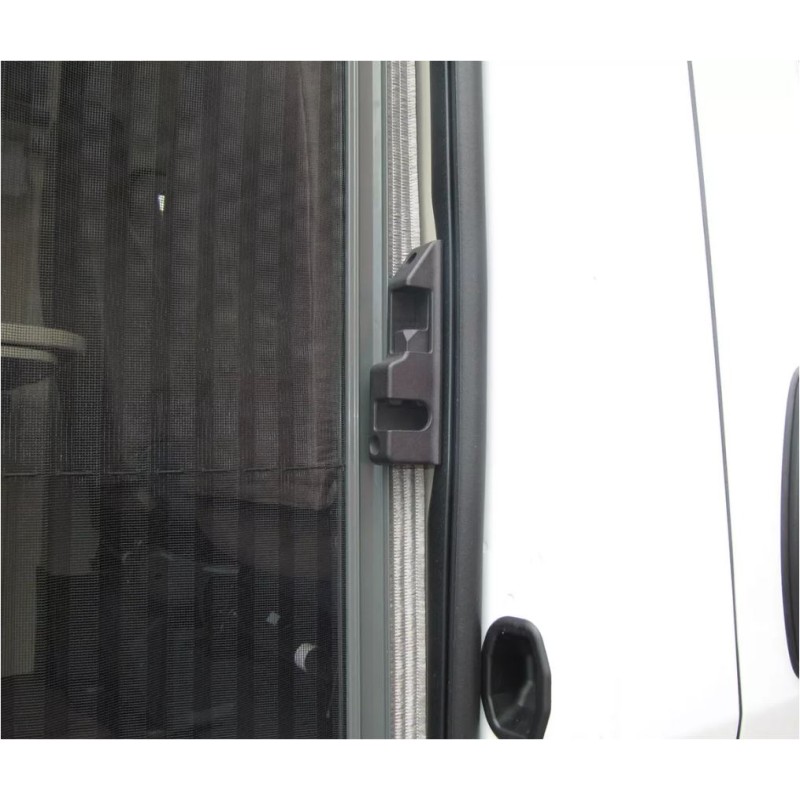

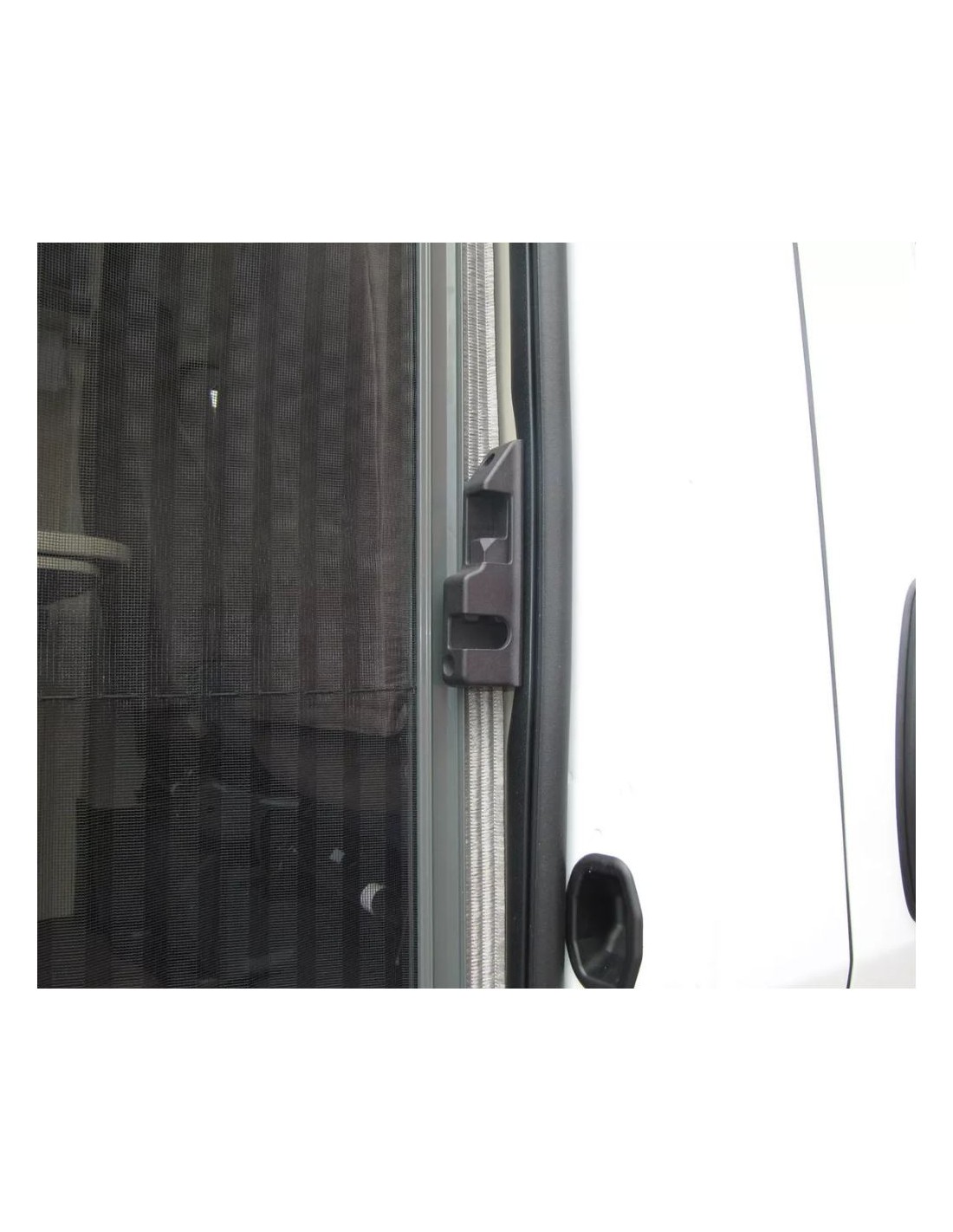

12.              Se sul montante B, c'è una barra laterale di uno schermo di bug montata, allora puoi fissare il lucchetto su questa barra o puoi tagliare le linee indicate della serratura dal telaio.

13.              Prima di procedere con questo assieme, verificate che questa opzione sia possibile.
