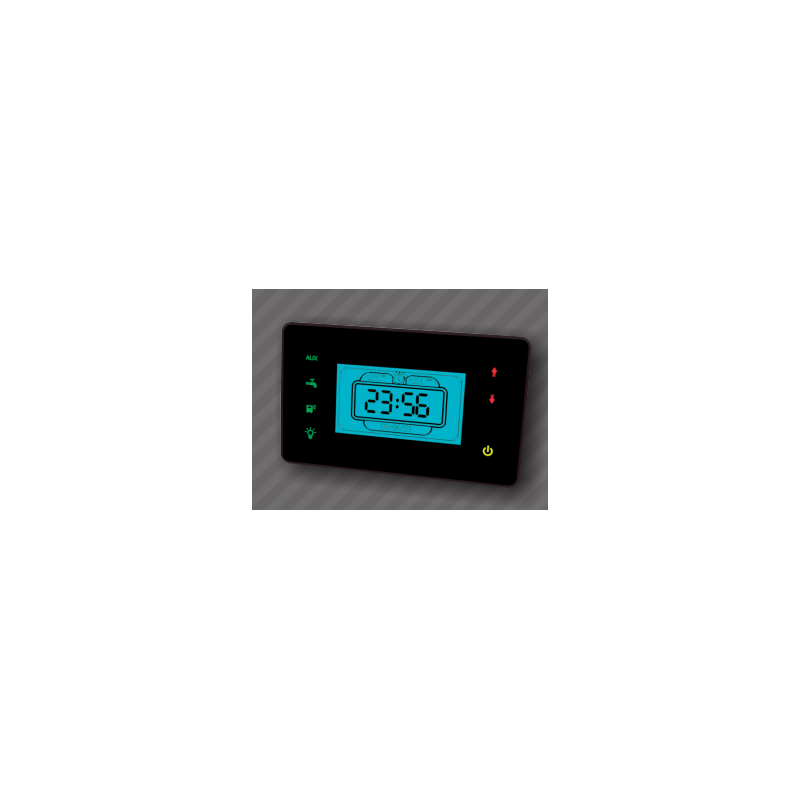

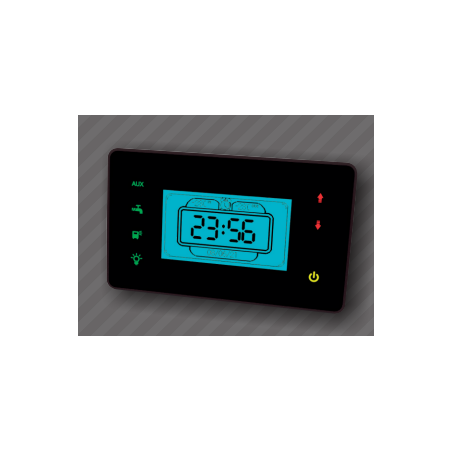

1463.362.01- NE362-F Nordelettronica-Bedienfeld

1463.362.01 NE362_F Nordelettronica Bedienfeld mit Rahmen

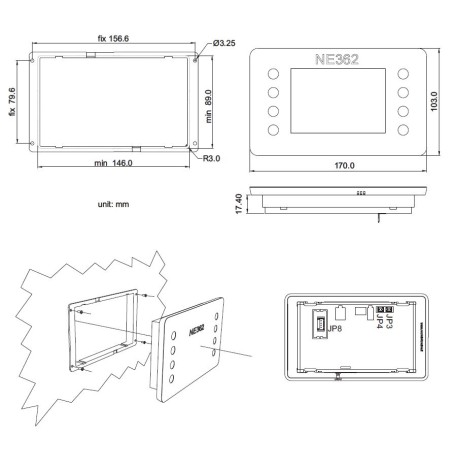

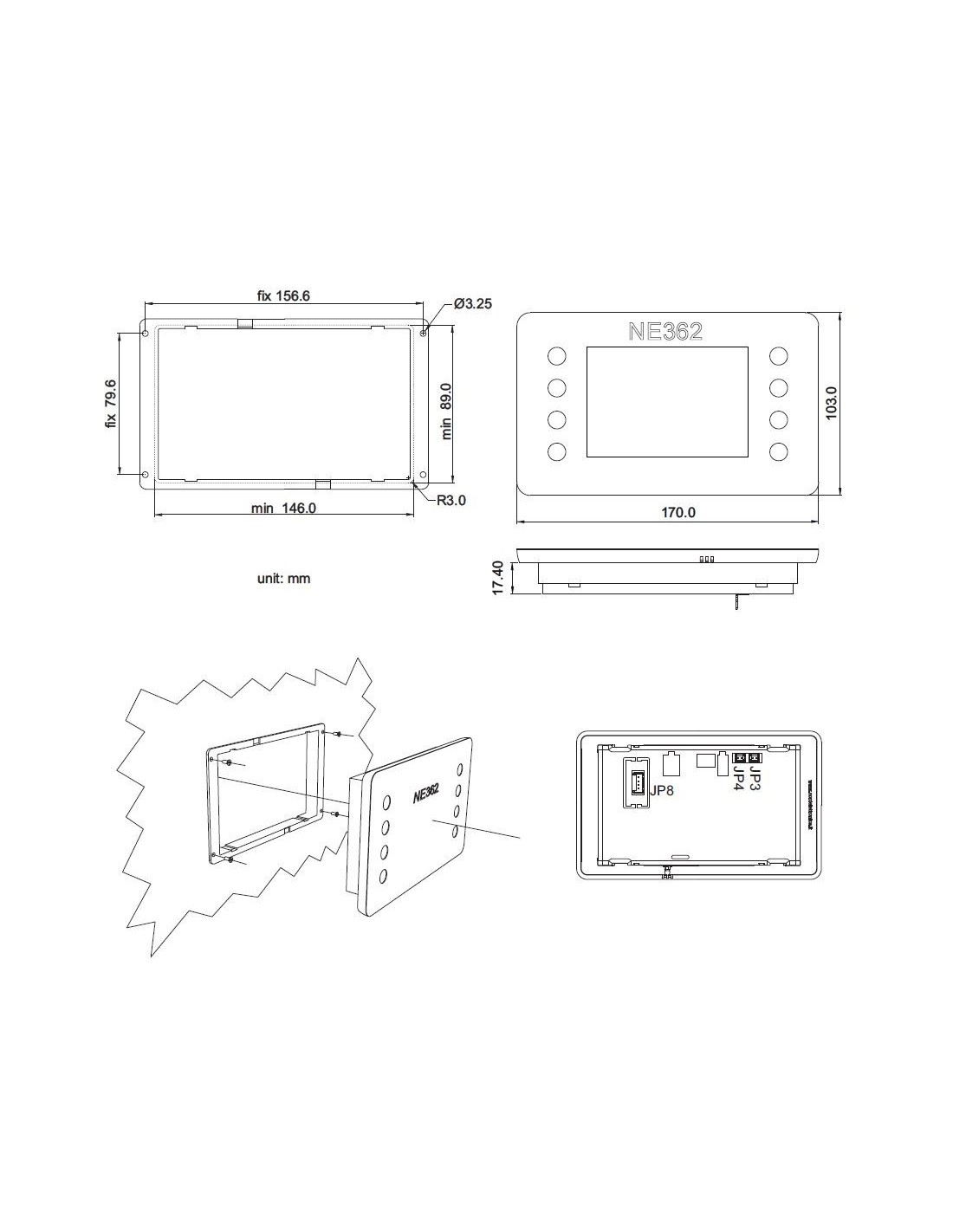

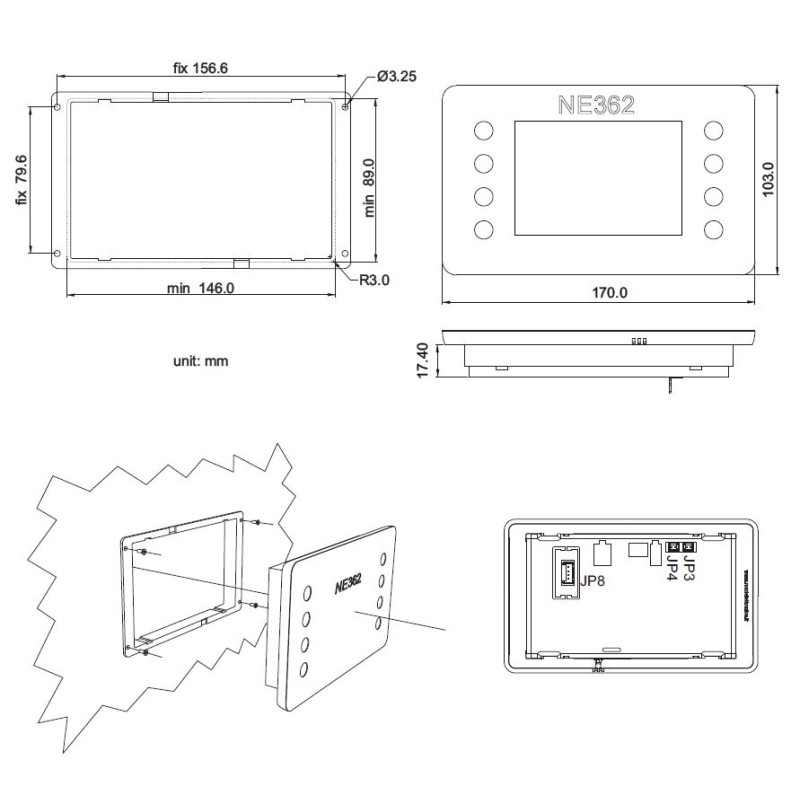

Abmessungen 168 x 102 mm

Entspricht dem Bedienfeld 1463.319.02-01 NE319-F, das über die gleichen Funktionen und Anschlüsse verfügt, jedoch größer ist (195 x 129 mm).

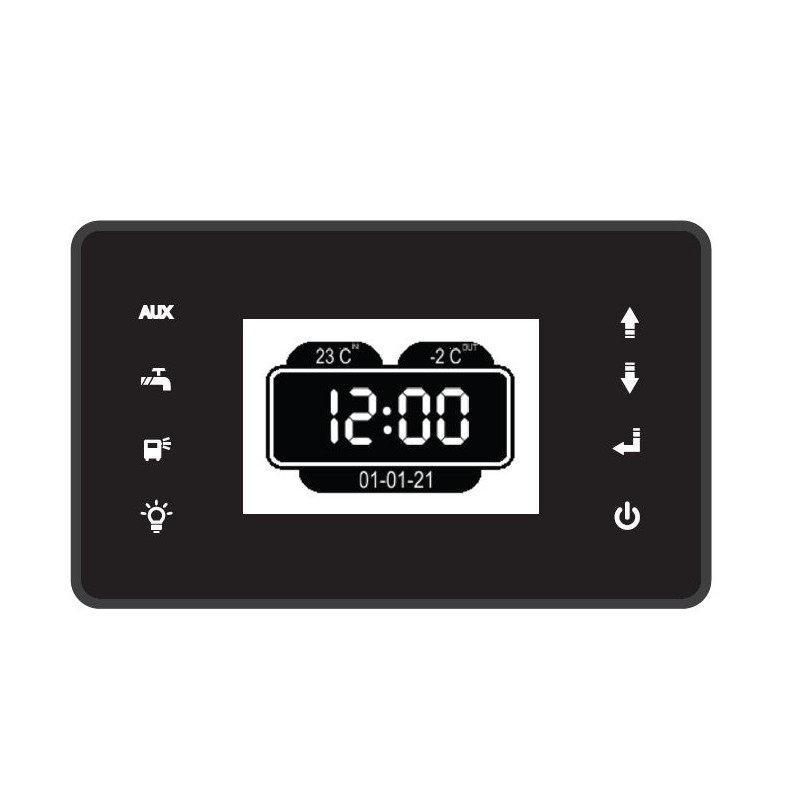

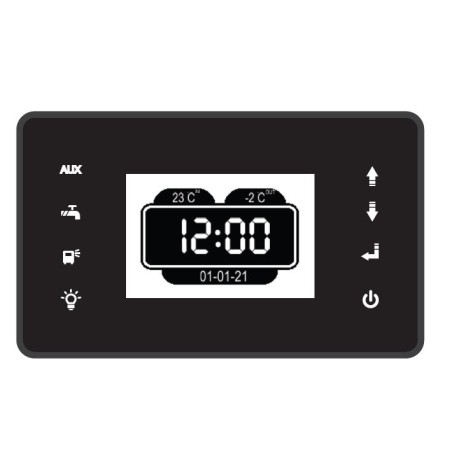

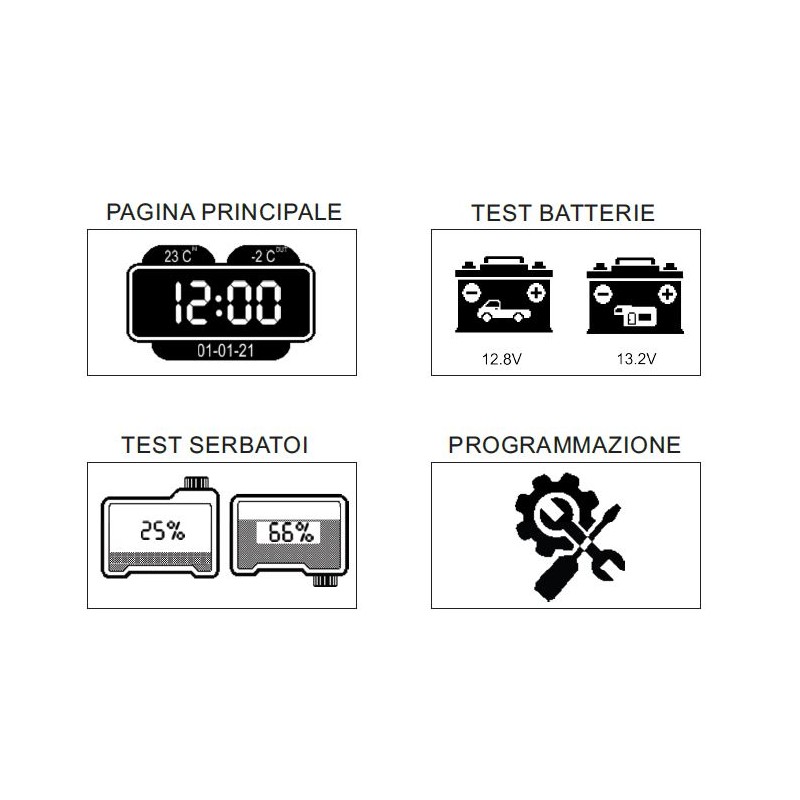

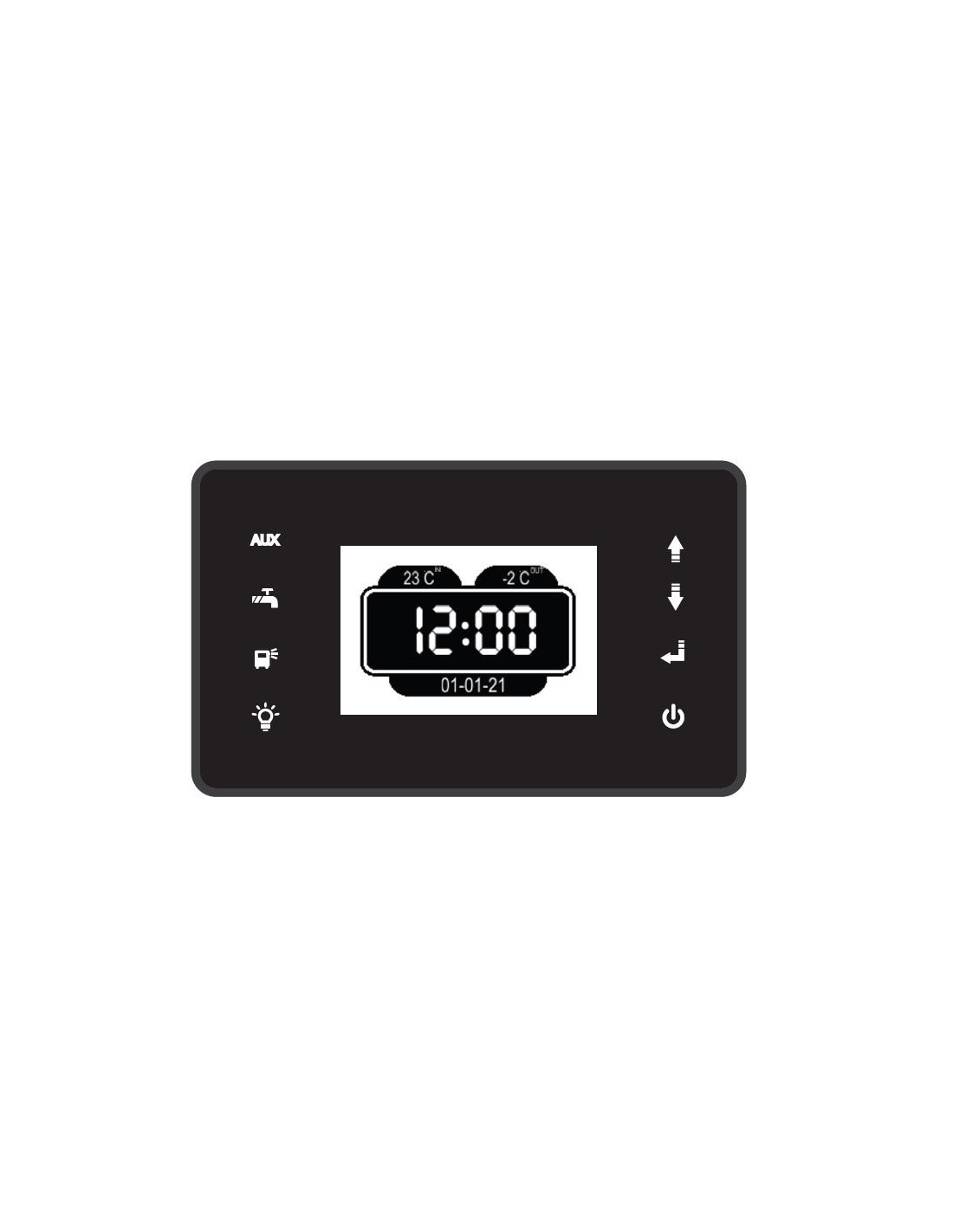

Auf dem Display leuchtet immer:

• Datum/Uhrzeit
• Innentemperatur.
• Außentemperatur, wenn der externe Temperatursensor angeschlossen ist

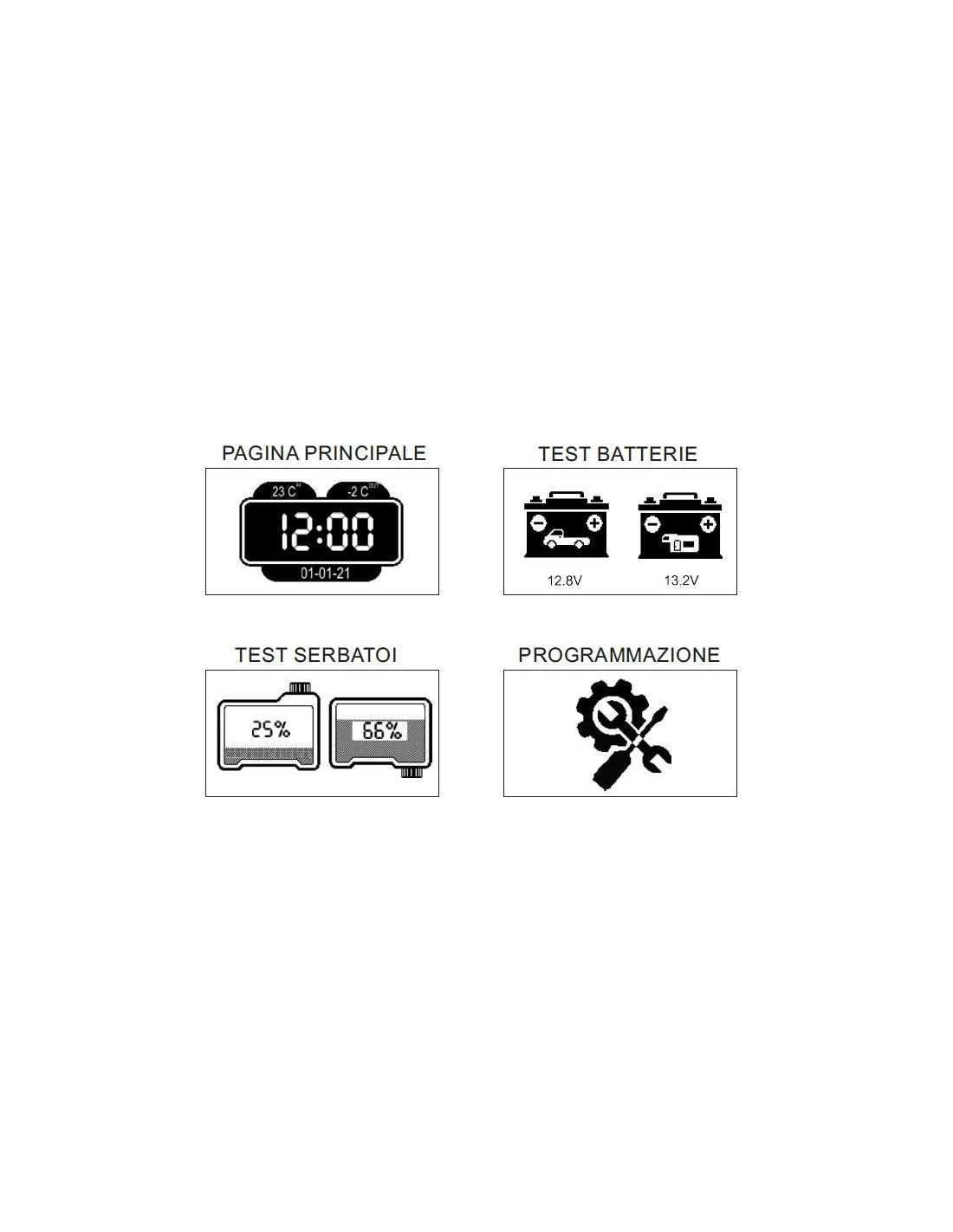

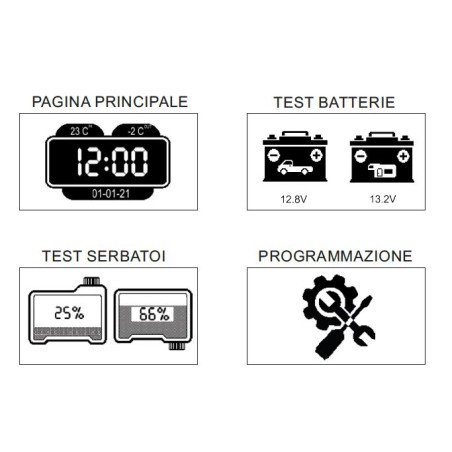

• Durch Drücken der AUF- und AB-Tasten können Sie den Tanktest, den Batterietest und die Programmierung durchführen

BEFEHLE:

• Taste zum Ein- und Ausschalten der Innenbeleuchtung
• PUMP-Ein/Aus-Taste
• Taste zum Ein- und Ausschalten der EXTERNEN LICHTER
• Taste zum Ein- und Ausschalten von AUX

ANSCHLÜSSE:

Auf der Rückseite des Panels befinden sich der Anschluss für das serielle Kabel (JP8), der Anschluss für den optionalen externen Temperatursensor (JP3) und der Anschluss für den externen internen Temperatursensor (JP4).

Durch Einsetzen des externen internen Temperatursensors schließt das Panel automatisch den internen Sensor des Panels aus.

Die Außentemperatur wird nur angezeigt, wenn der Sensor an den JP3-Anschluss angeschlossen ist.

SPEICHERBATTERIE:

Auf der Rückseite des Panels (bei Abnahme der Abdeckung) befindet sich eine Pufferbatterie (LITHIUM 3V CR2032), um bei einem Stromausfall des Panels die Uhrzeit aufrechtzuerhalten.

HINWEIS: Um den Kontrast des Displays anzupassen, entfernen Sie die hintere Abdeckung des Panels und drehen Sie den Trimmer an der vertikalen Wand des Panels.

Weitere Details finden Sie im Handbuch unter „Angehängte Dokumente“.
