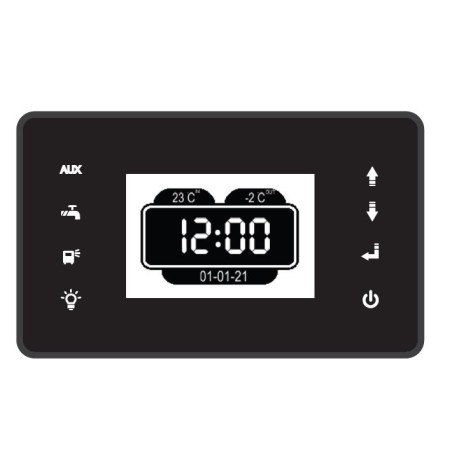

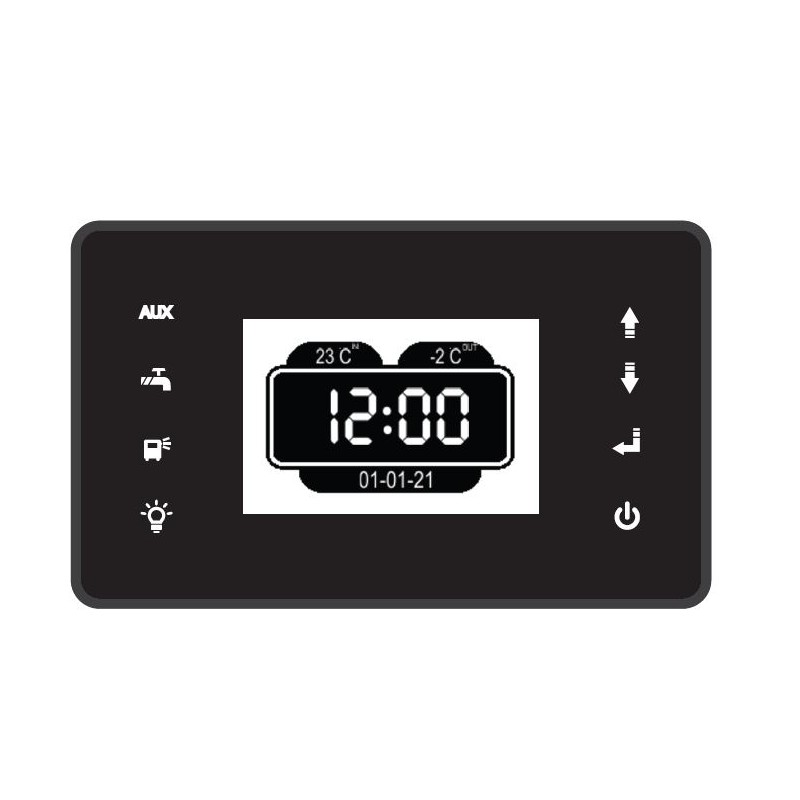

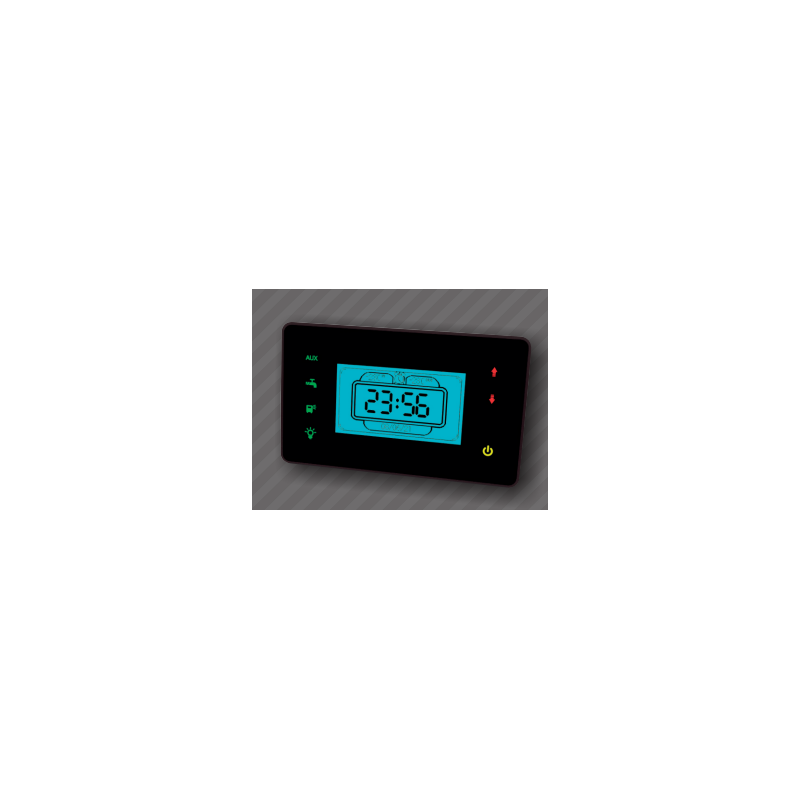

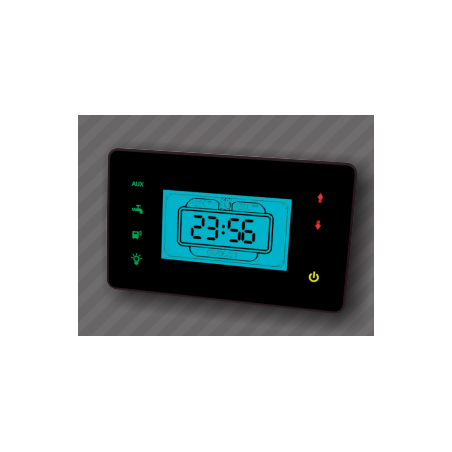

1463.362.01- Pannello comandi NE362-F Nordelettronica

1463.362.01 Pannello comandi NE362_F Nordelettronica con cornice

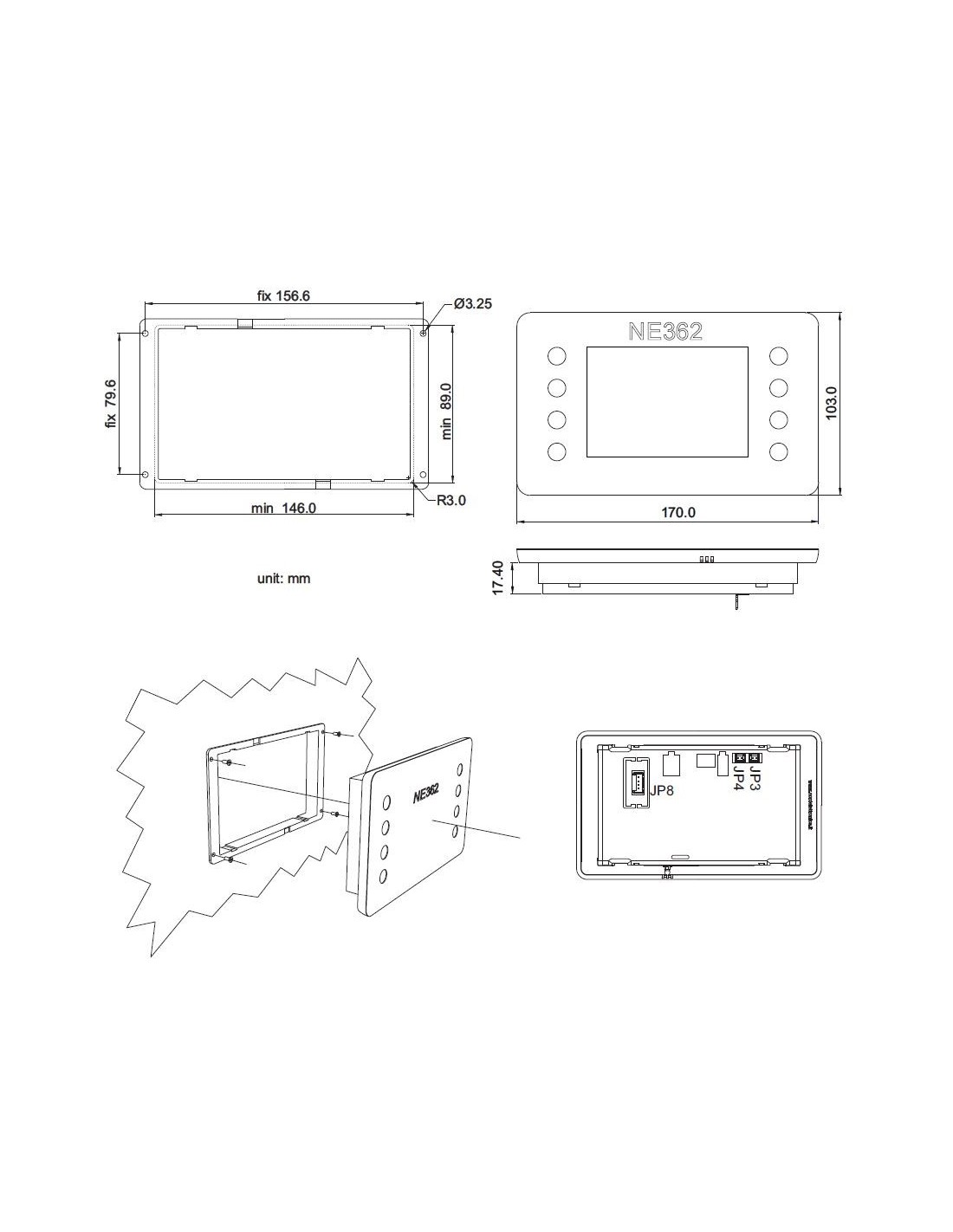

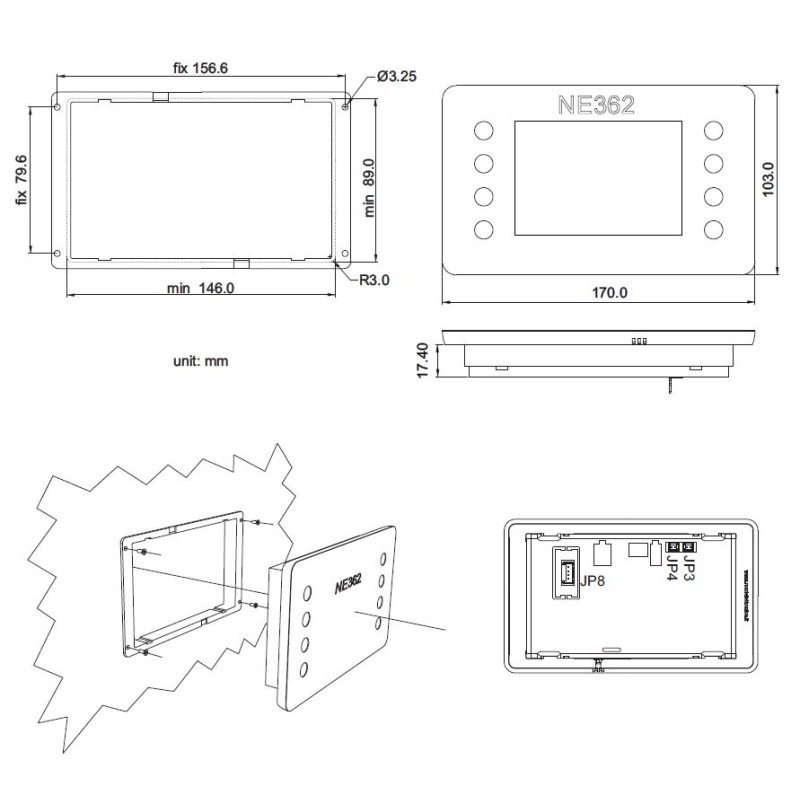

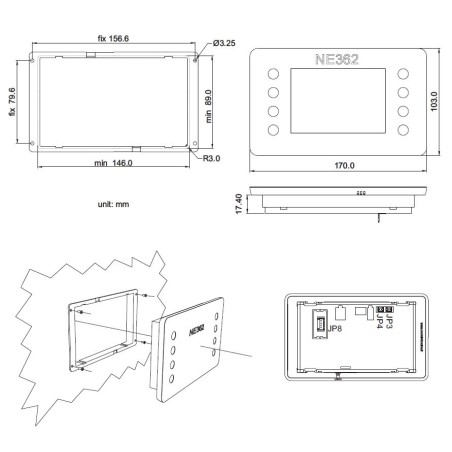

Dimensioni 168 x 102 mm

Equivalente al 1463.319.02- 01 pannello comandi NE319-F  che ha le stesse funzioni e collegamenti ma risulta di dimensioni maggiori 195 x 129 mm

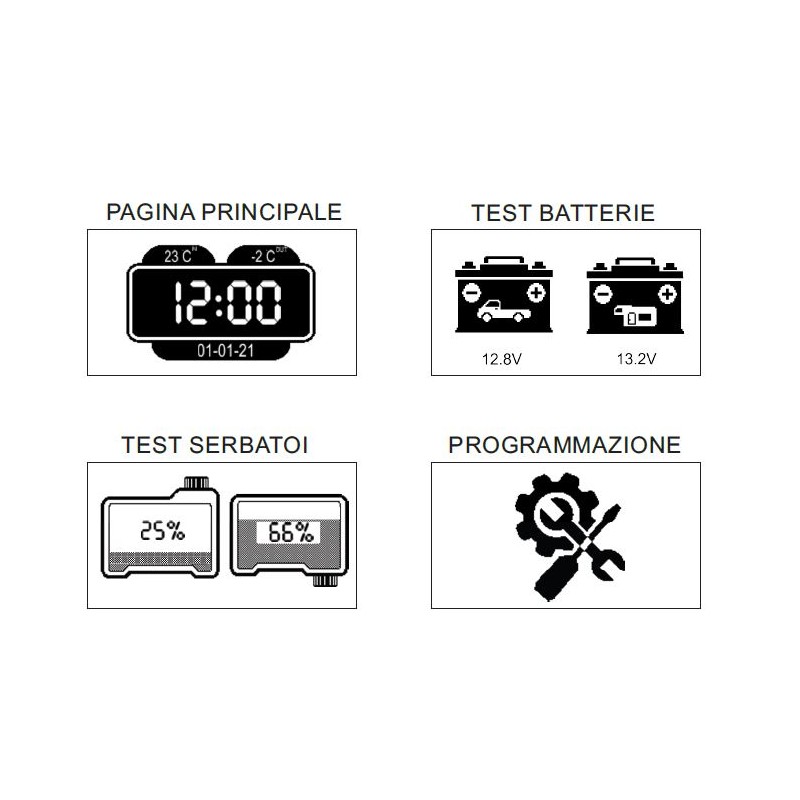

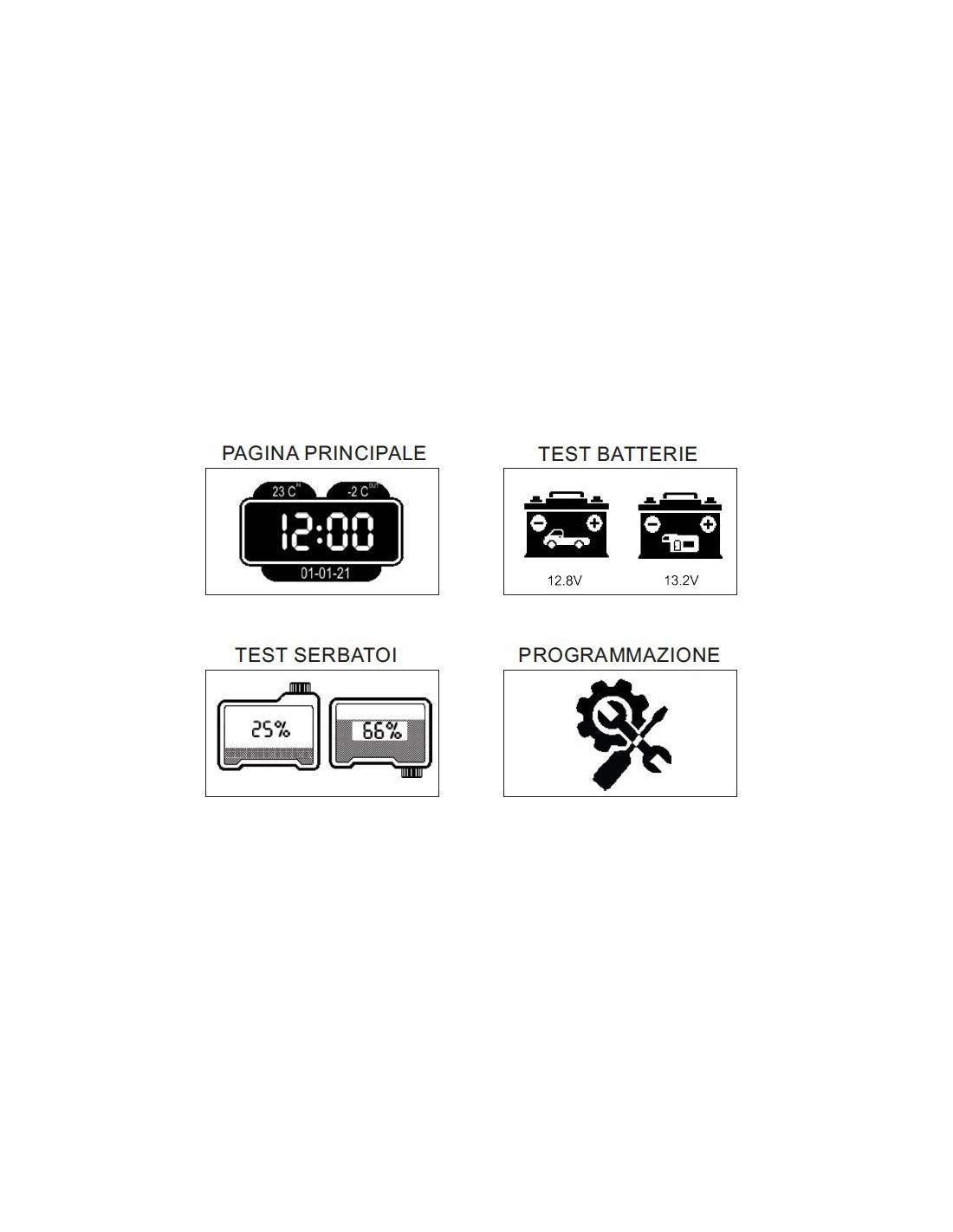

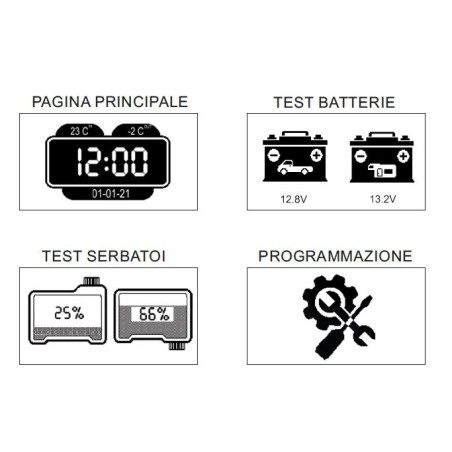

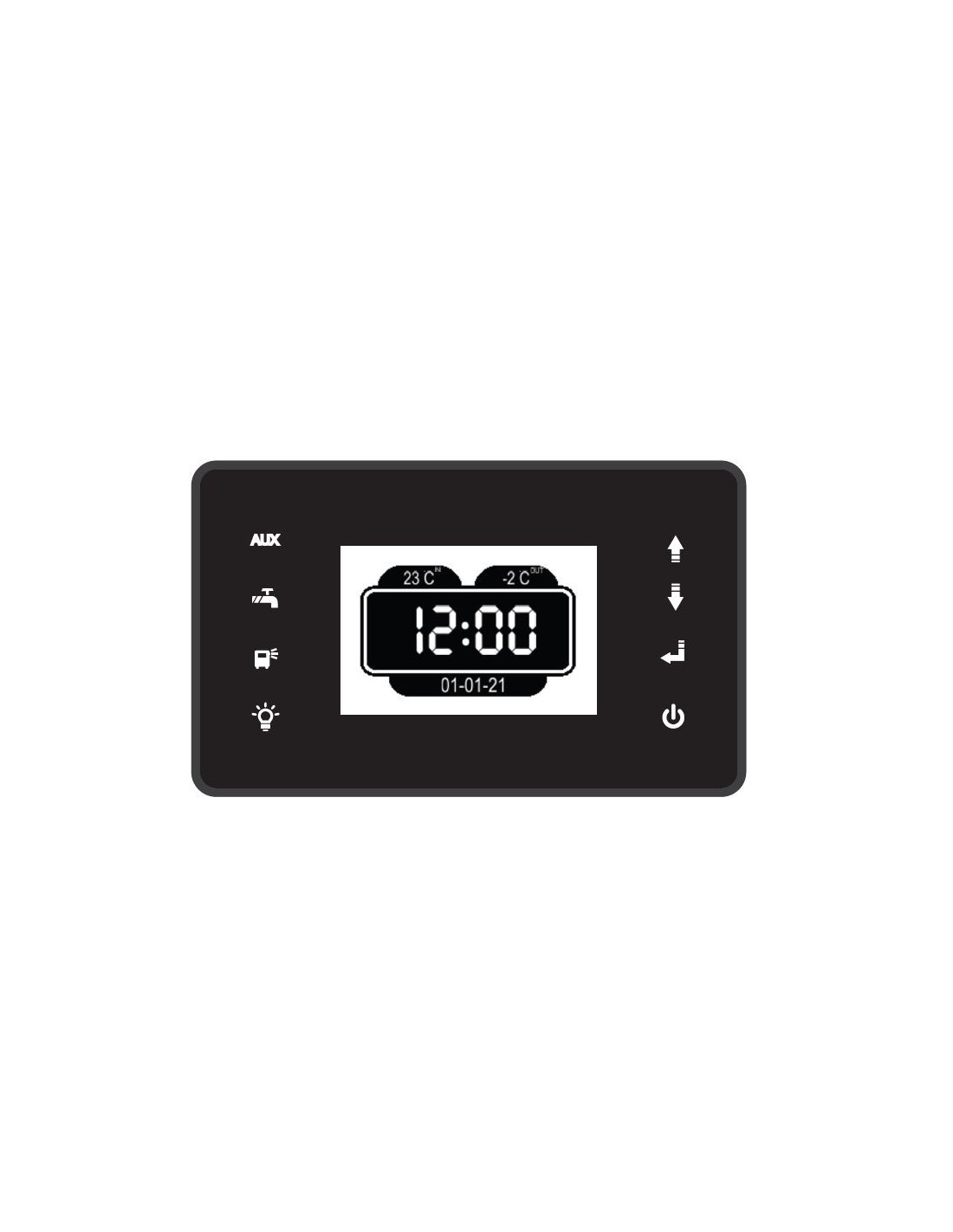

Sempre accesi sul display:

• data/ora
• temperatura interna.
• temperatura esterna se collegato il sensore temperatura esterna
• premendo i tasti SU e GIU si ha il test serbatoi, test batterie, programmazione

COMANDI:

• Pulsante per accensione o spegnimento LUCE INTERNE
• Pulsante per accensione spegnimento POMPA
• Pulsante per accensione o spegnimento LUCI ESTERNA
• Pulsante per accensione o spegnimento AUX

CONNESSIONI:

Sul retro del pannello è presente il connettore per il collegamento del cavo seriale (JP8) , il connettore per il sensore della temperatura esterna opzionale (JP3) e il connettore per il sensore della temperatura interna remota (JP4).

Inserendo il sensore di temperatura interna remoto, il pannello escluderà in automatico il sensore interno del pannello.

La temperatura esterna viene visualizzata solo se è collegato il sensore sul connettore JP3.

BATTERIA MEMORIA:

Sul retro del pannello (togliendo il coperchio) è presente una batteria tampone (LITIO 3V CR2032) per mantenere l’orario in mancanza dell’alimentazione pannello.

NOTE: Per regolare il contrasto del display, togliere il coperchio posteriore del pannello e ruotare il trimmer posizionato sulla parete verticale del pannello.

Vedere altri dettagli nel manuale in "documenti allegati".
