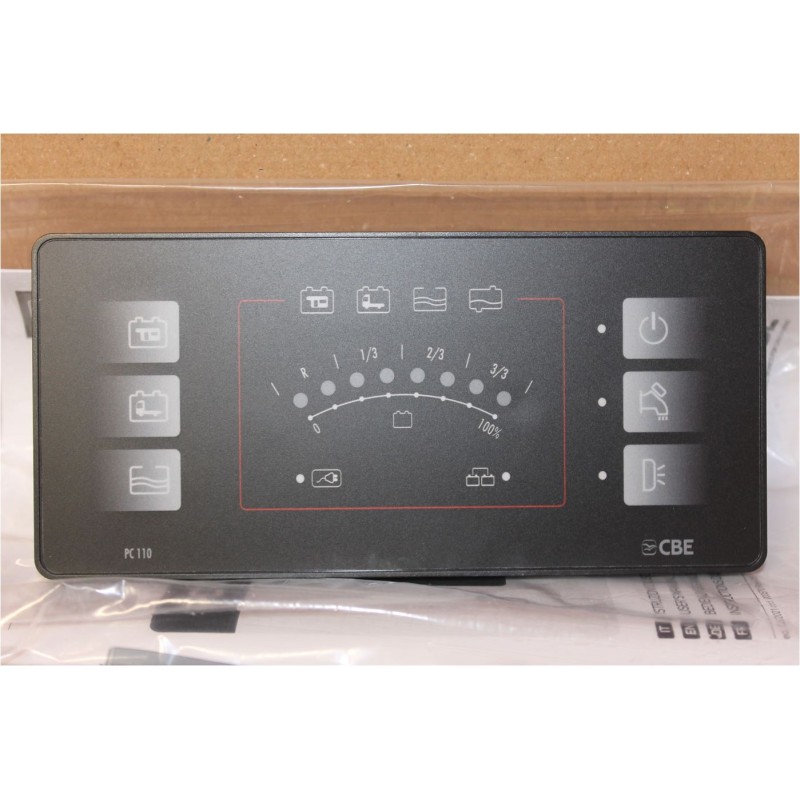

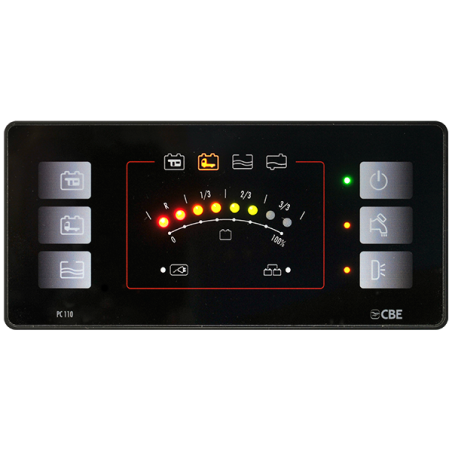

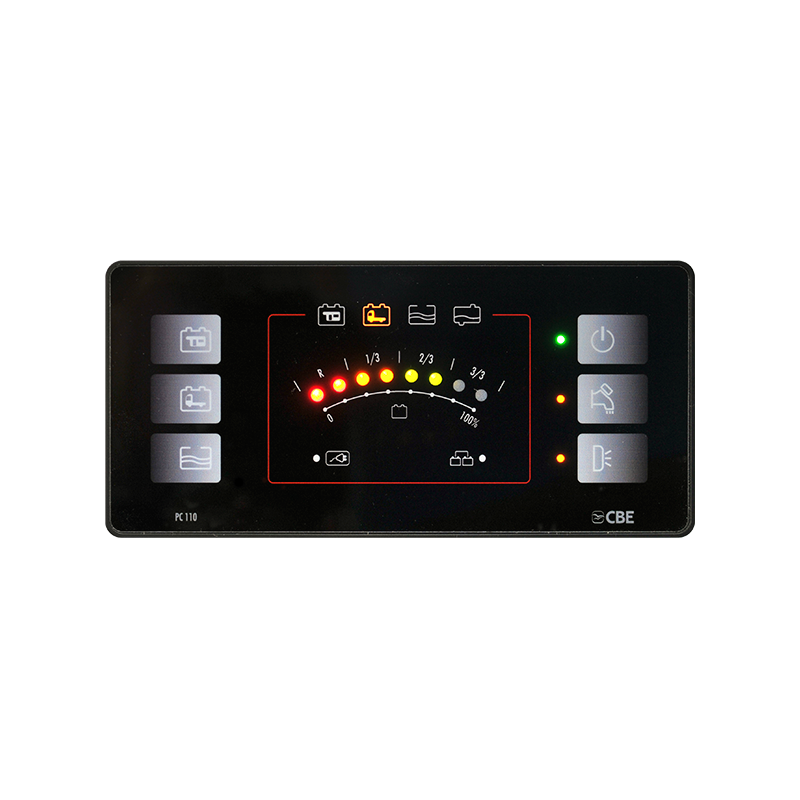

PC110-ST NEU – LED-BEDIENFELD CBE – 111100

PC110-ST NEU – STANDARD -LED-BEDIENFELD CBE – 111100

Standardartikel; Um bestehende Systeme auszutauschen, überprüfen Sie vor der Bestellung immer die Codenummer.

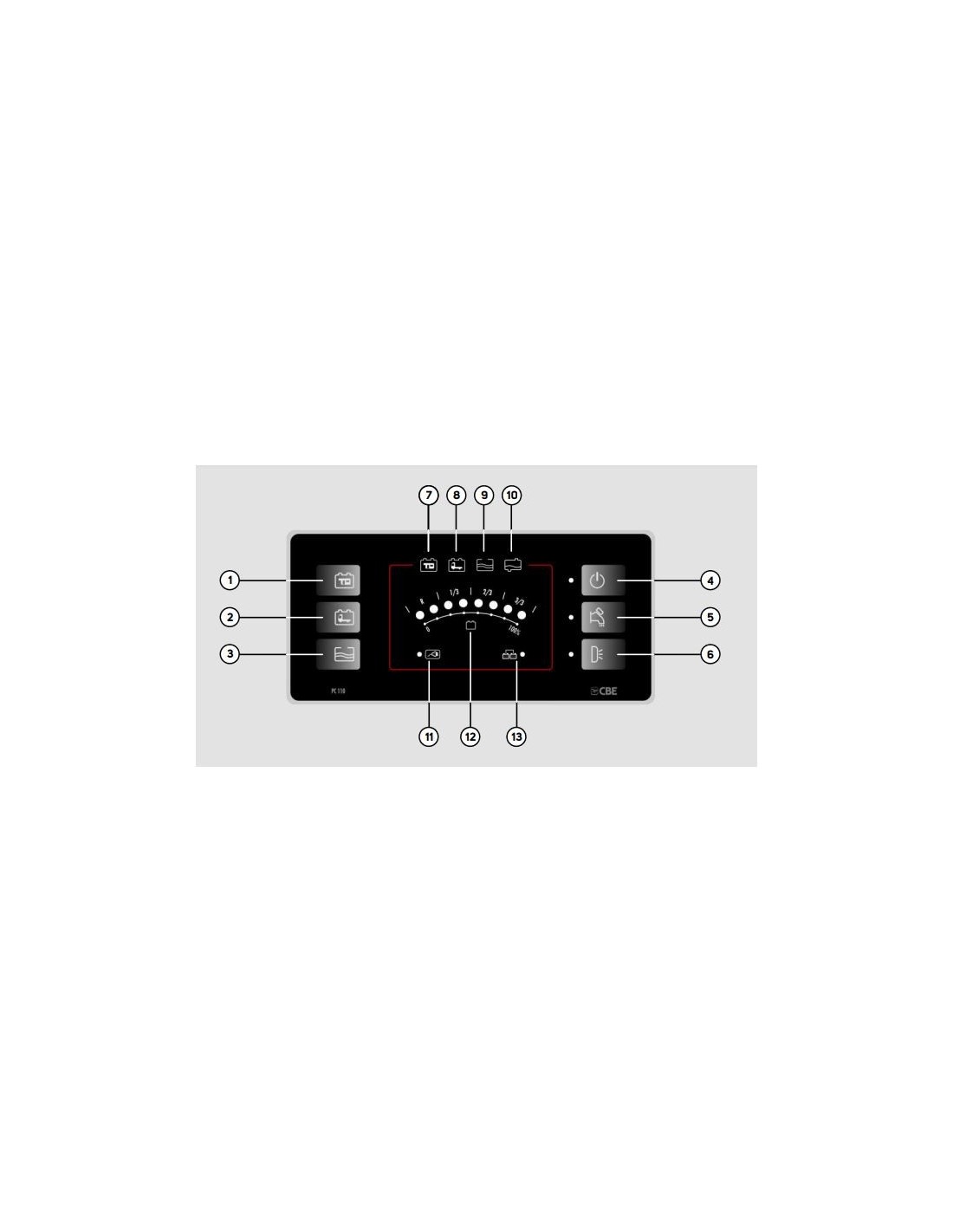

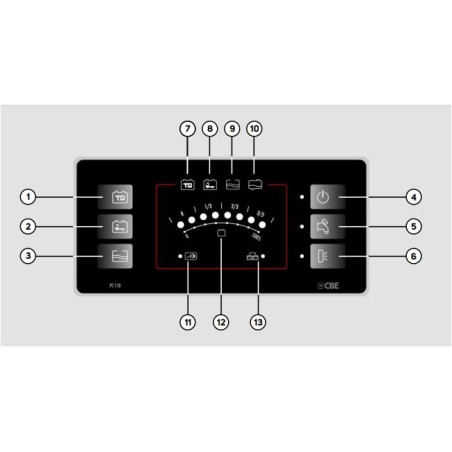

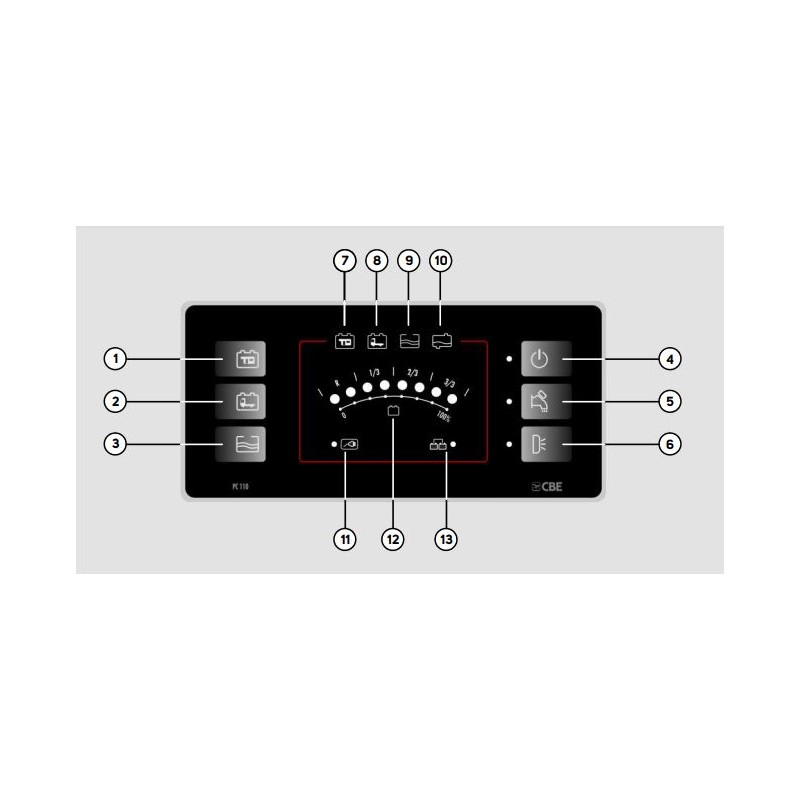

1. Service-Batterieprüftaste (B2).
2. Prüftaste Motorbatterie (B1)
3. Kontrollknopf für den Frischwassertank
4. Allgemeine Benutzerbefehlsschaltfläche.
5. Das Blinken der LED zeigt die leere Batterie und den bevorstehenden Eingriff des Minimalspannungsgeräts an. Hinweis: Beim Einschalten prüft das Bedienfeld die Funktion aller LEDs, mit Ausnahme der Ref.-LEDs. 6,11 und 13.
6. Steuertaste für die Wasserpumpe, steuert das Pumpenrelais
7. Der Außenlicht-Steuerknopf schaltet sich bei laufendem Motor automatisch aus
8. Das Blinken dieses Symbols weist auf den Alarm „Erschöpfte Servicebatterie (B1)“ hin.
9. Das Blinken dieses Symbols weist auf den Alarm „Wassertank leer“ hin.
10. Das Blinken dieses Symbols zeigt an, dass der Schmutzwassertank voll ist.
11. LED-Signalisierung 230V-Netzanschluss.
12. LED-Anzeige: - Voltmeter zur Überprüfung der Motor- und Servicebatteriespannung (Skala von 0 bis 100 %). - Füllstand des Wassertanks löschen (Reserve, 1/3, 2/3, 3/3).
13. Zeigt die Ladung der Servicebatterie über die Lichtmaschine des Motors an.
