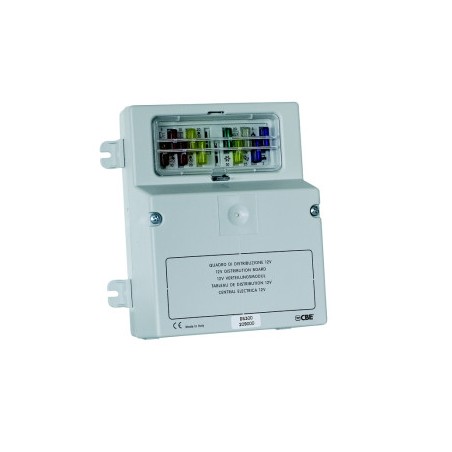

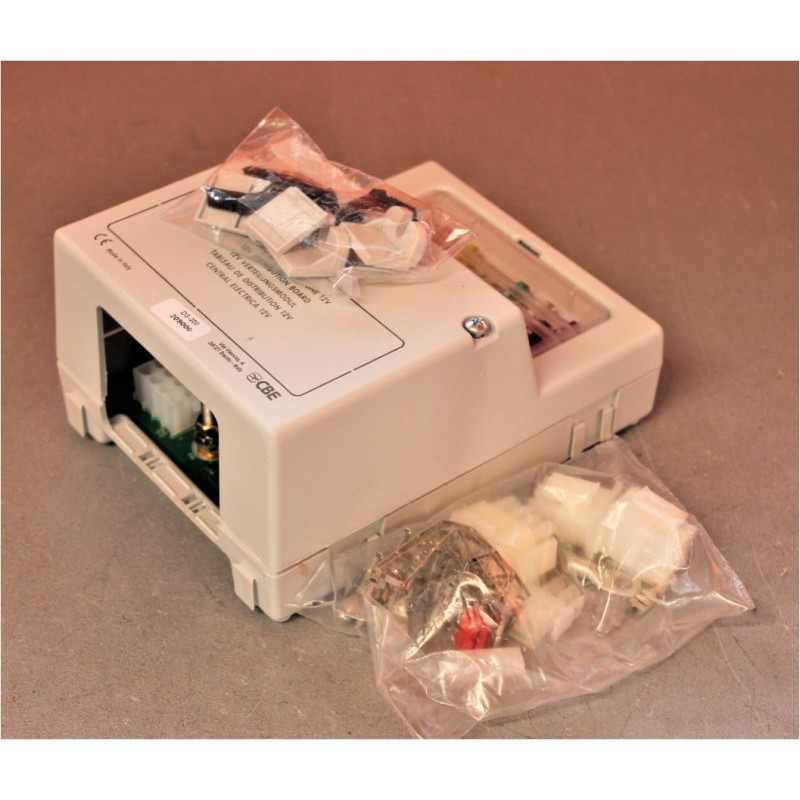

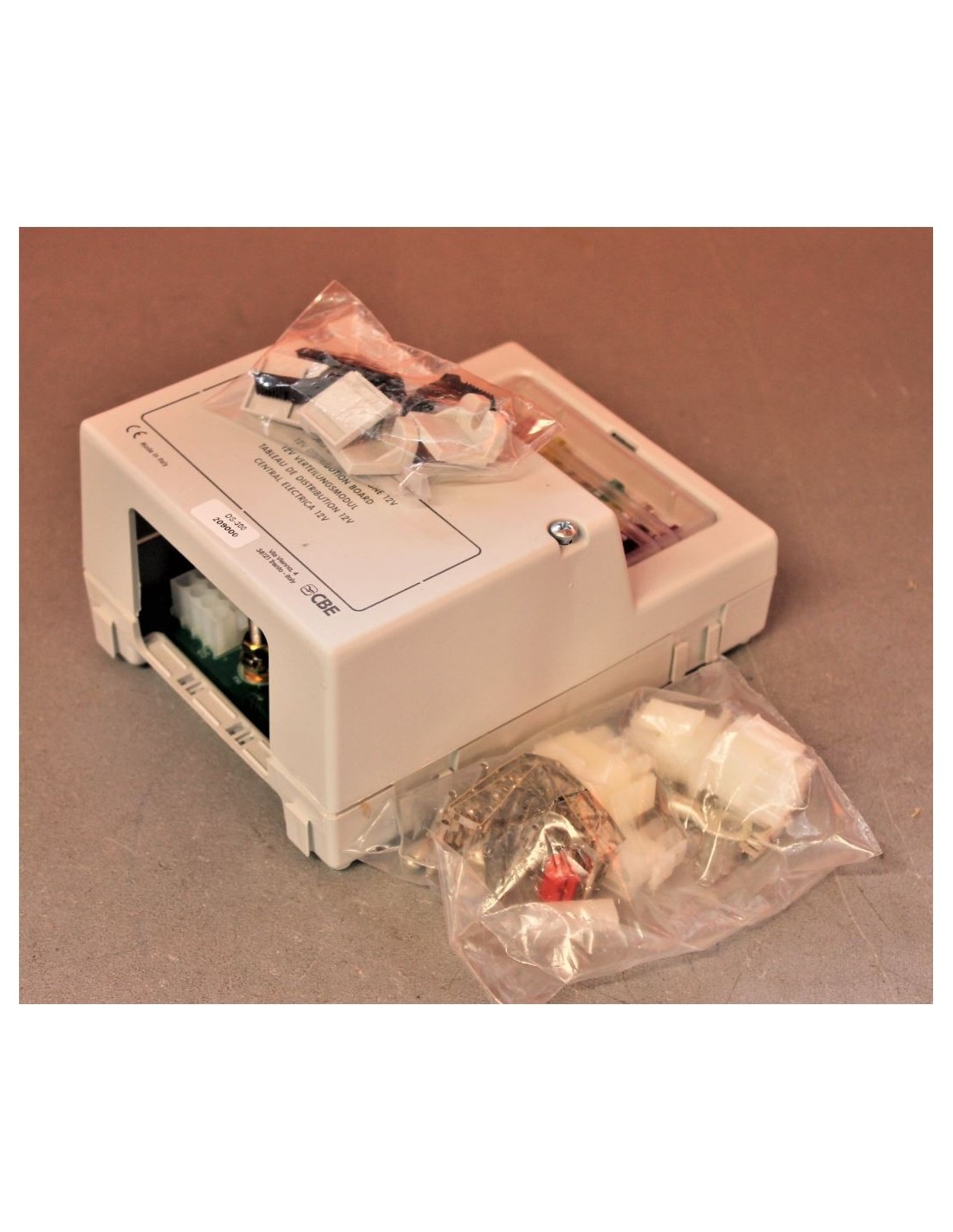

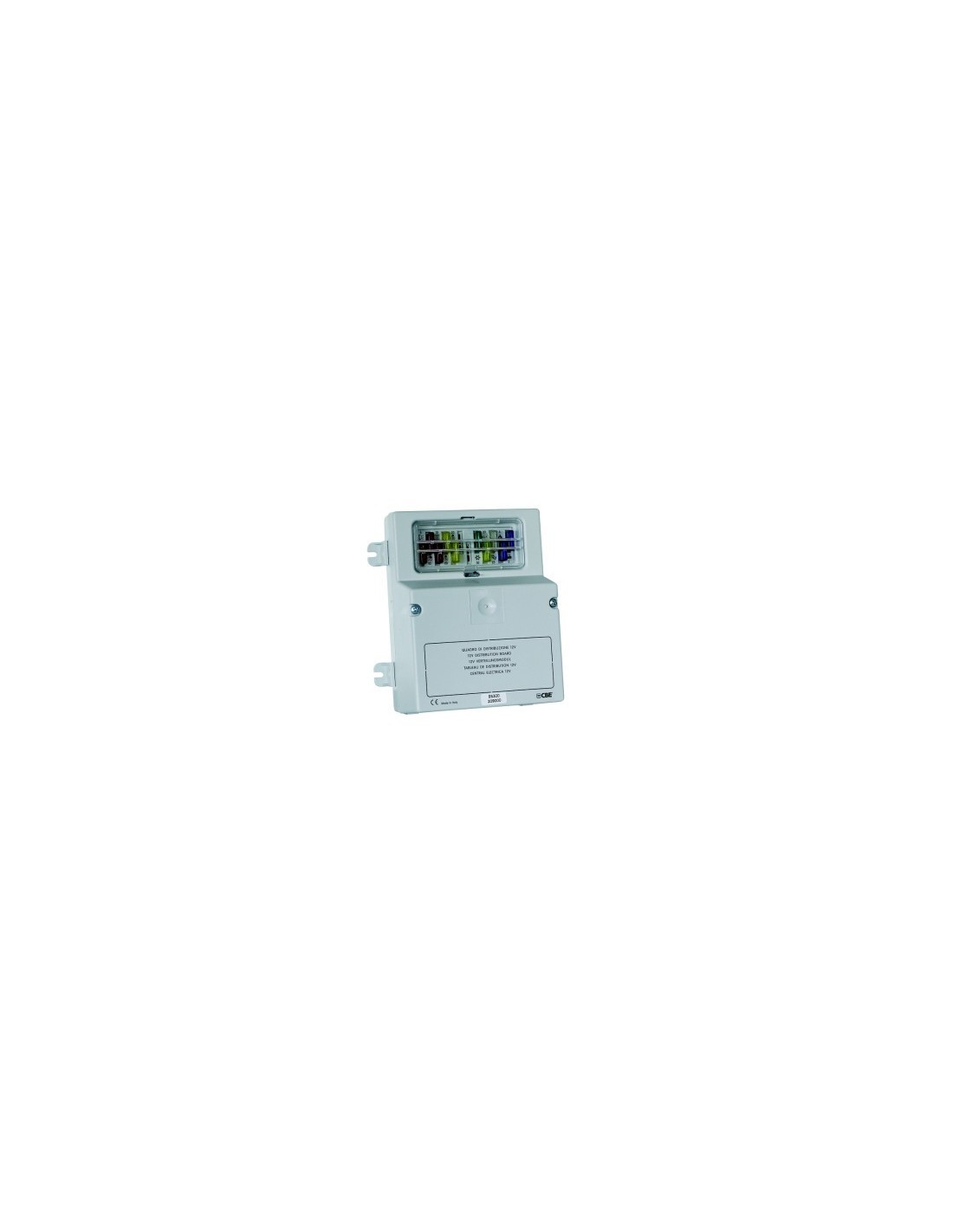

DS300-ST CBE 12V BENUTZERVERTEILERFELD MIT SICHERUNGEN - 209000

DS300 / DS300-ST – CBE STANDARD -VERTEILERFELD FÜR 12-V-ANWENDER MIT SCHUTZSICHERUNGEN – 209000

Standardartikel; Für den Austausch an bestehenden Systemen prüfen Sie vor der Bestellung immer die Codenummer.

Zur Verwendung mit den kompletten Systemen PC110 - 180 - 210 - PC220 - PC260 - PC380

Es integriert eine automatische Trennvorrichtung mit Lichtmaschinenstromversorgung: lädt die Batterien im laufenden Betrieb auf (bis zu 70 A bei 12 V) und ermöglicht den Betrieb des dreiwertigen Kühlschranks mit 12 V.

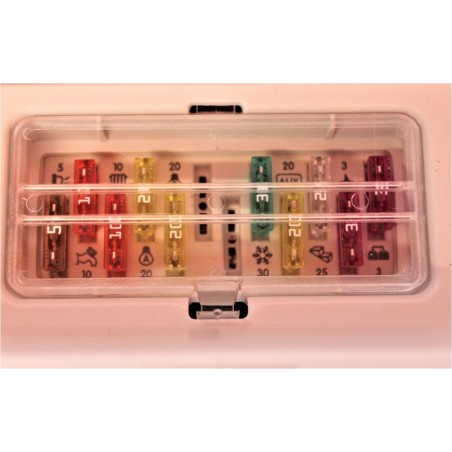

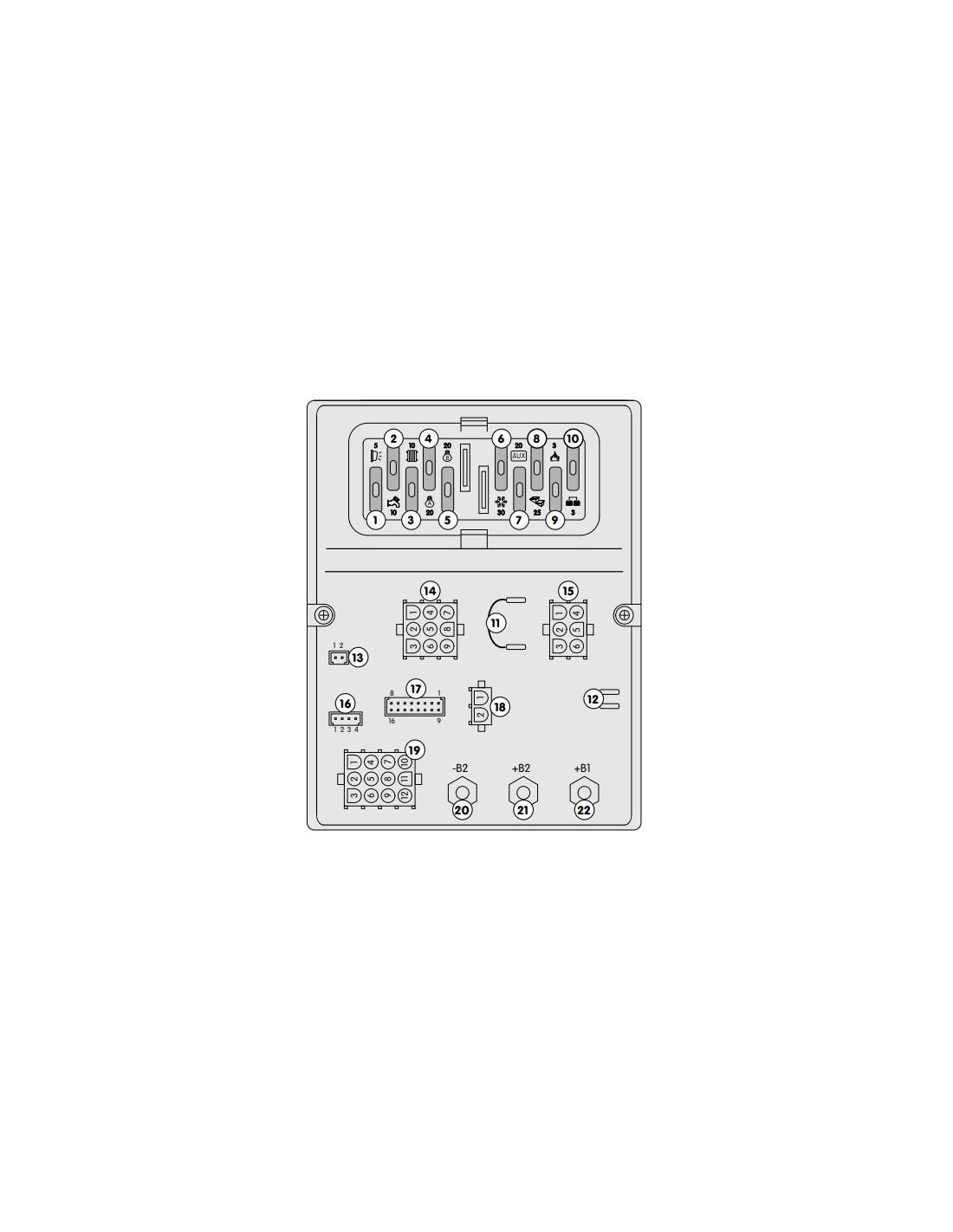

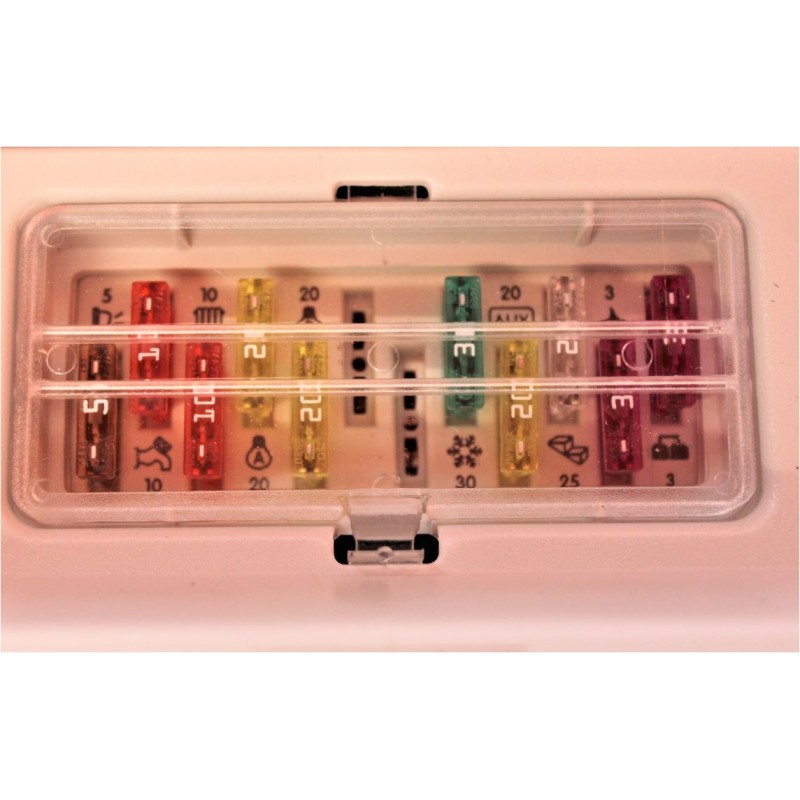

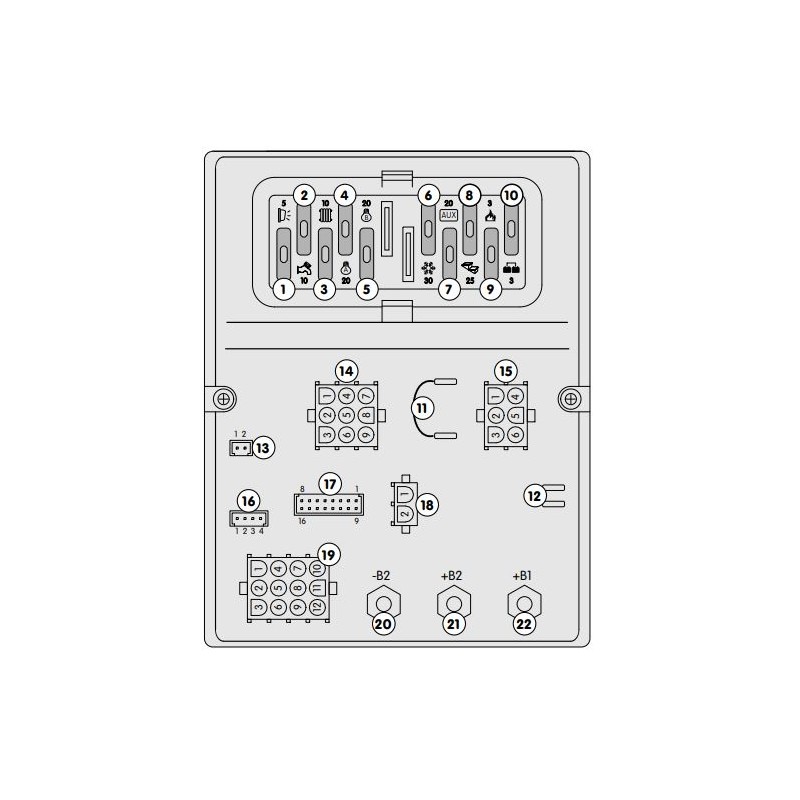

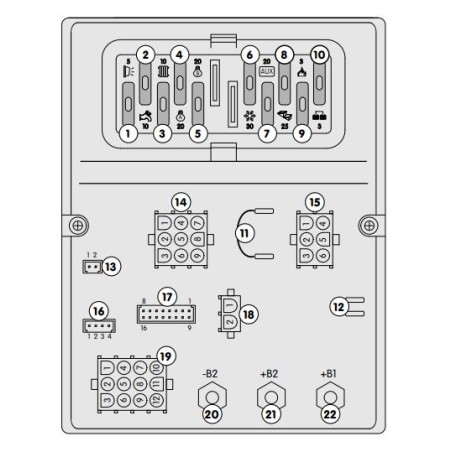

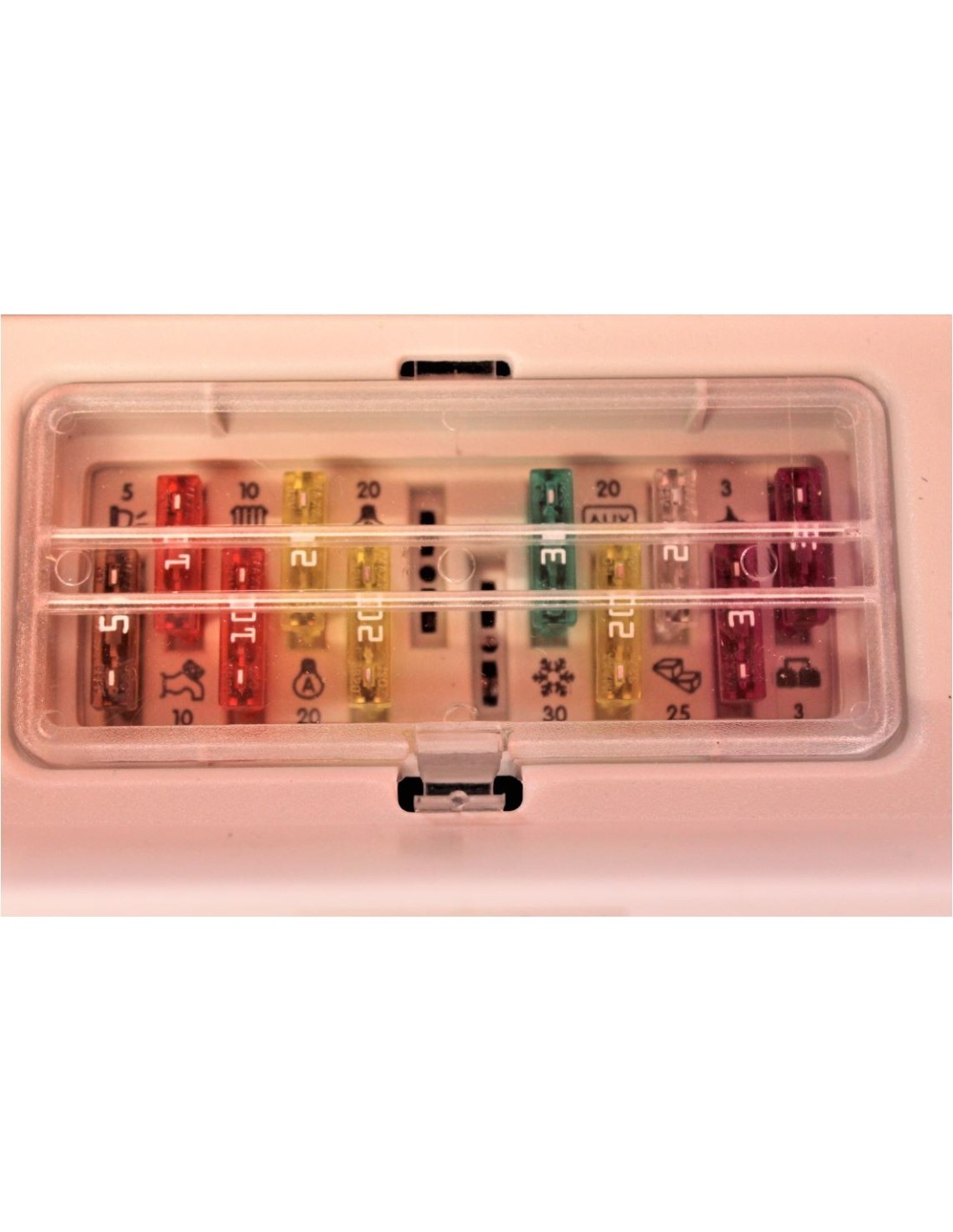

1. 5A-Sicherung für die Stromversorgung der Außenbeleuchtung, hängt vom Hauptschalter ab und schaltet sich bei laufendem Motor automatisch ab.
2. 10A-Sicherung für die Stromversorgung der Wasserpumpe, abhängig vom Hauptschalter.
3. 10-A-Sicherung für die Stromversorgung des Herdes/Boilers, abhängig vom Hauptlichtschalter.
4. 20-A-Sicherung für die Stromversorgung der Lichtgruppe „A“, abhängig vom Hauptschalter.
5. 20-A-Sicherung für die Stromversorgung der Leuchtengruppe „B“, abhängig vom Hauptschalter.
6. 30-A-Sicherung zur Stromversorgung des 12-V-AES- und Trivalent-Kühlschranks. Der Drei-Wege-Kühlschrank schaltet sich bei ausgeschaltetem Motor automatisch ab.
7. 20A-Sicherung für die Hilfsstromversorgung (Solarregler), direkt an die Servicebatterie (B2) angeschlossen.
8. 25-A-Sicherung für die Stromversorgung der elektrischen Trittstufe, direkt an die Betriebsbatterie (B2) angeschlossen.
9. 3A-Sicherung für die Gasversorgung (Kühlschrank, Küche, Boilerventil usw.), direkt an die Servicebatterie (B2) angeschlossen.
10. 3A-Sicherung zum Schutz des simulierten OUT D+-Ausgangs.
11.  AES-Kühlschrankanschluss – Brücke zum Ausschluss des dreiwertigen Kühlschrankrelais, mit der der AES-Kühlschrank direkt an die Servicebatterie (B2) angeschlossen wird.
12. Simulierter D+-Lichtmaschinenausgang zur Steuerung von: elektrischer Trittstufe, AES-Kühlschrank, elektrischem Ablassventil, elektrischer Antennenrückführung.

Siehe das Handbuch unter „Angehängte Dokumente“
