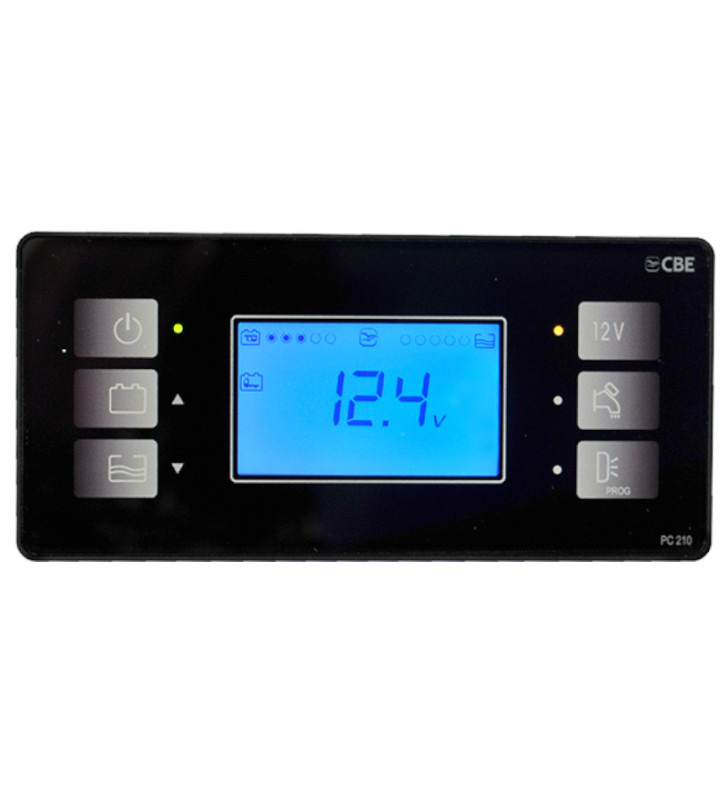

CBE PC210-ST Sistema LED completo

CBE PC210 Sistema completo ESTÁNDAR Luces LED de mando y control de los sistemas eléctricos de 12V de la autocaravana.

Principales características y funciones:

• Panel de control con pantalla LCD de 2,9" y 12 colores

• Botones táctiles capacitivos

• Consulta de Voltios y gráfica del estado de la batería del auto y de la batería de servicio.

• Control en % y gráfico del estado del depósito de agua dulce.

• Alarma de reserva del tanque de aguas grises

• Separador de batería electrónico integrado

• Gestión del frigorífico de tres vías

• 10 fusibles de protección de usuario de 12V

• Carga de batería de coche

• Control de tensión mínima (función “ahorro de batería”)

• Visualización de temperatura interna y externa.

• Dimensiones del panel de control 170x80 mm

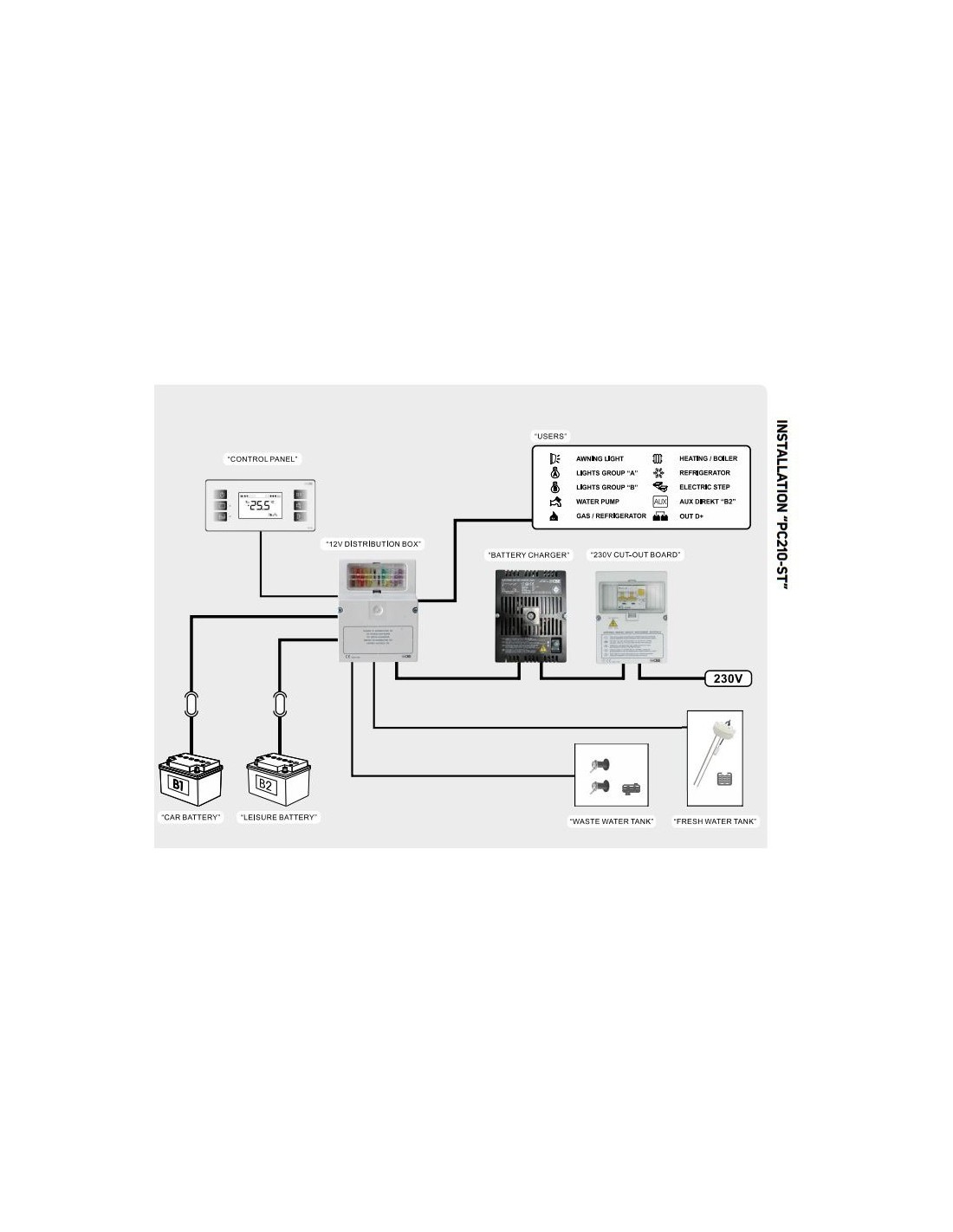

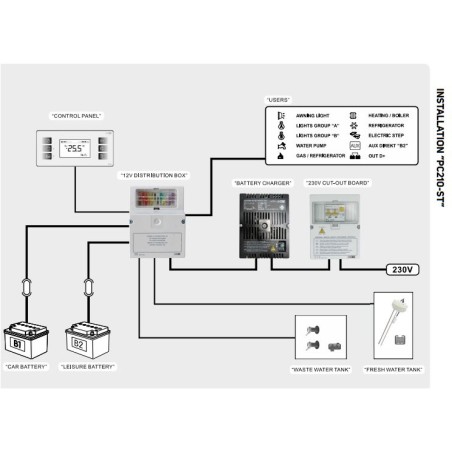

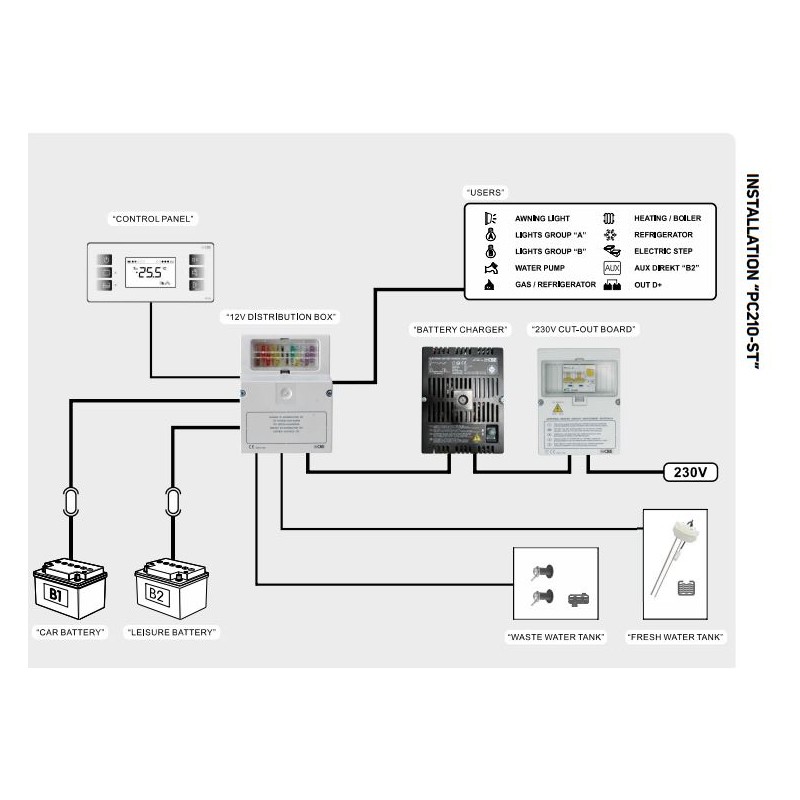

SISTEMA COMPUESTO POR:

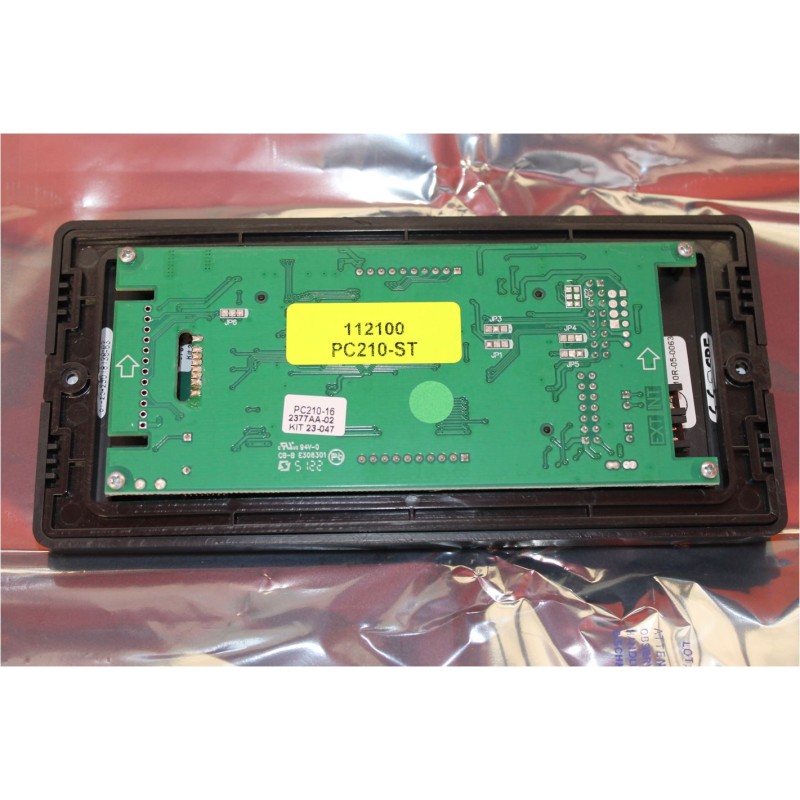

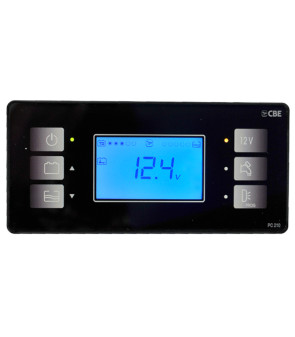

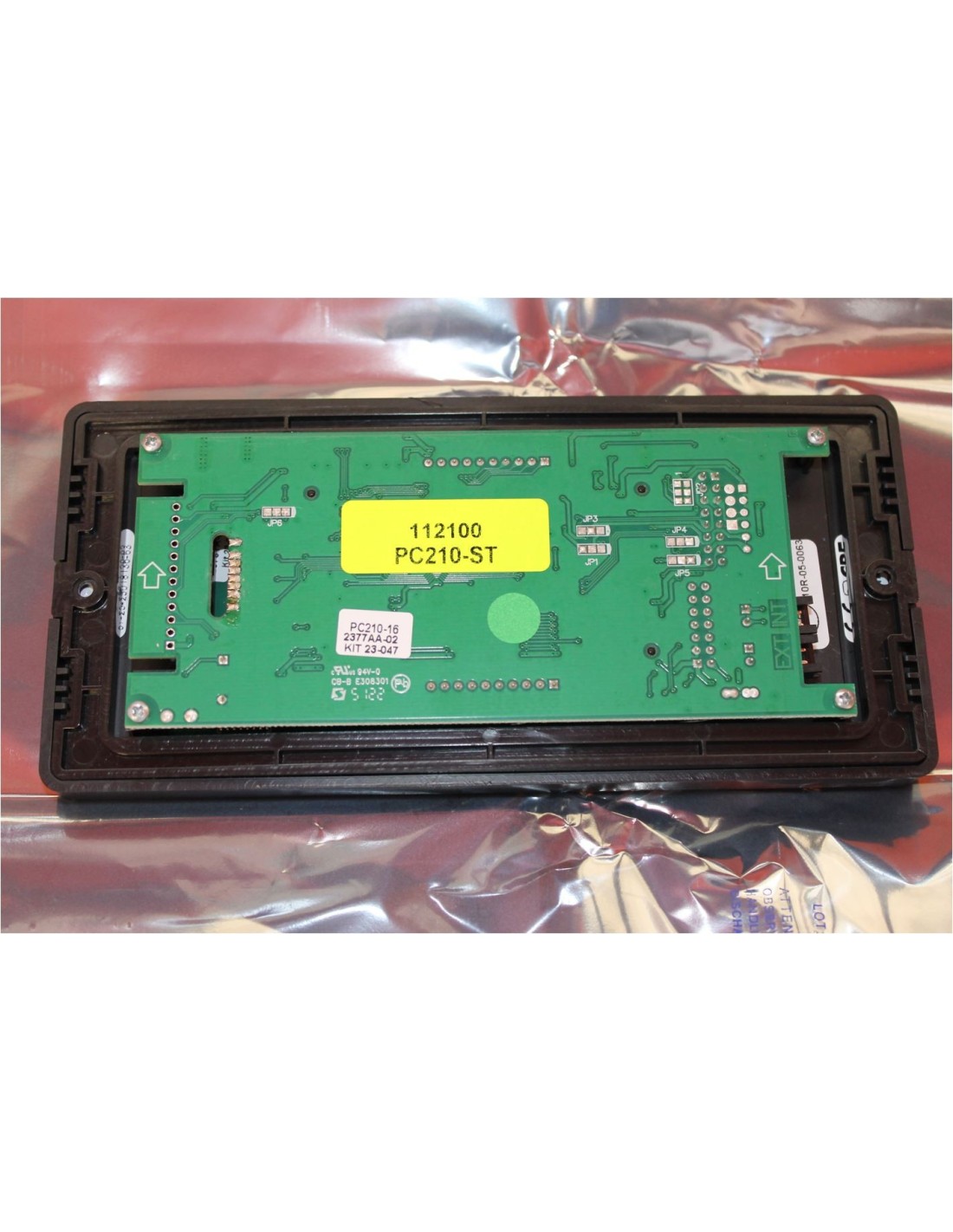

• PC210-ST PANEL DE CONTROL código 112100

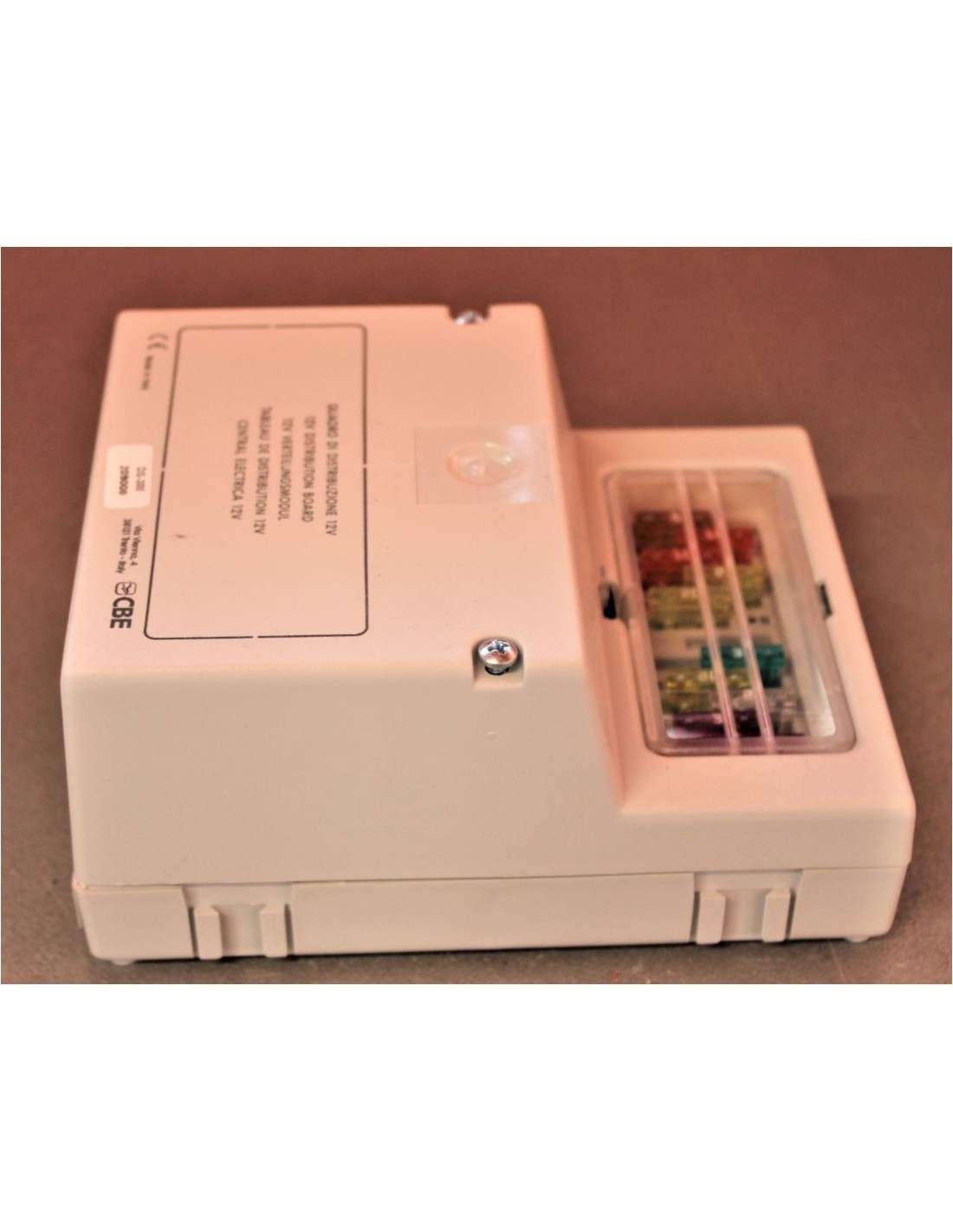

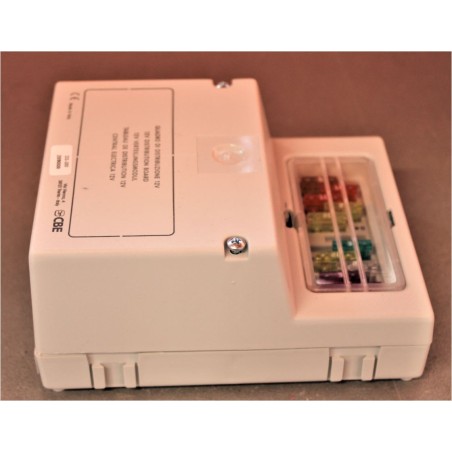

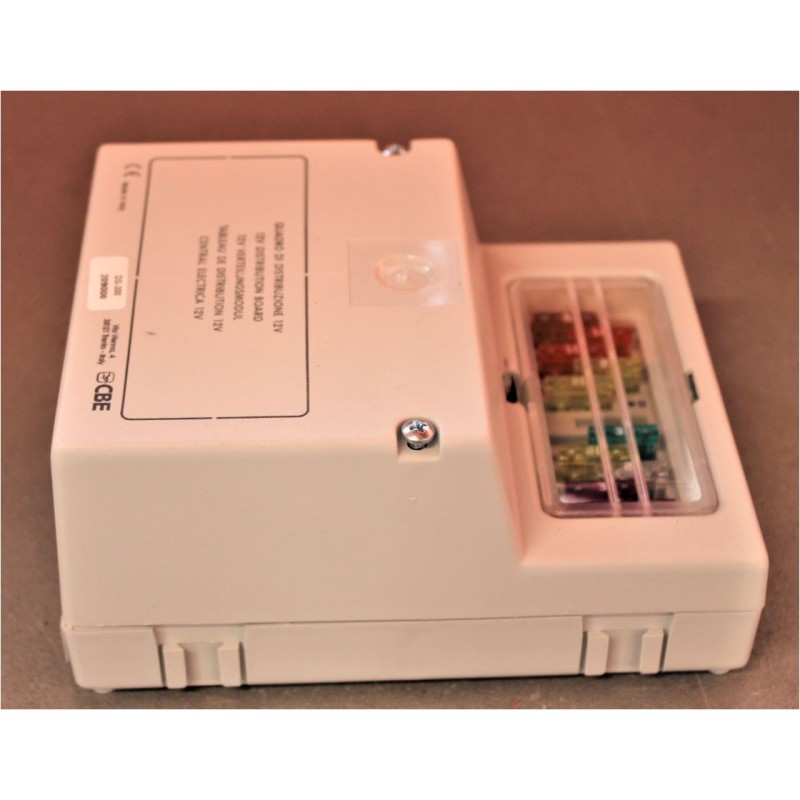

• PANEL DE DISTRIBUCIÓN AL USUARIO - FUSIBLES DE PROTECCIÓN DS300 código 209000

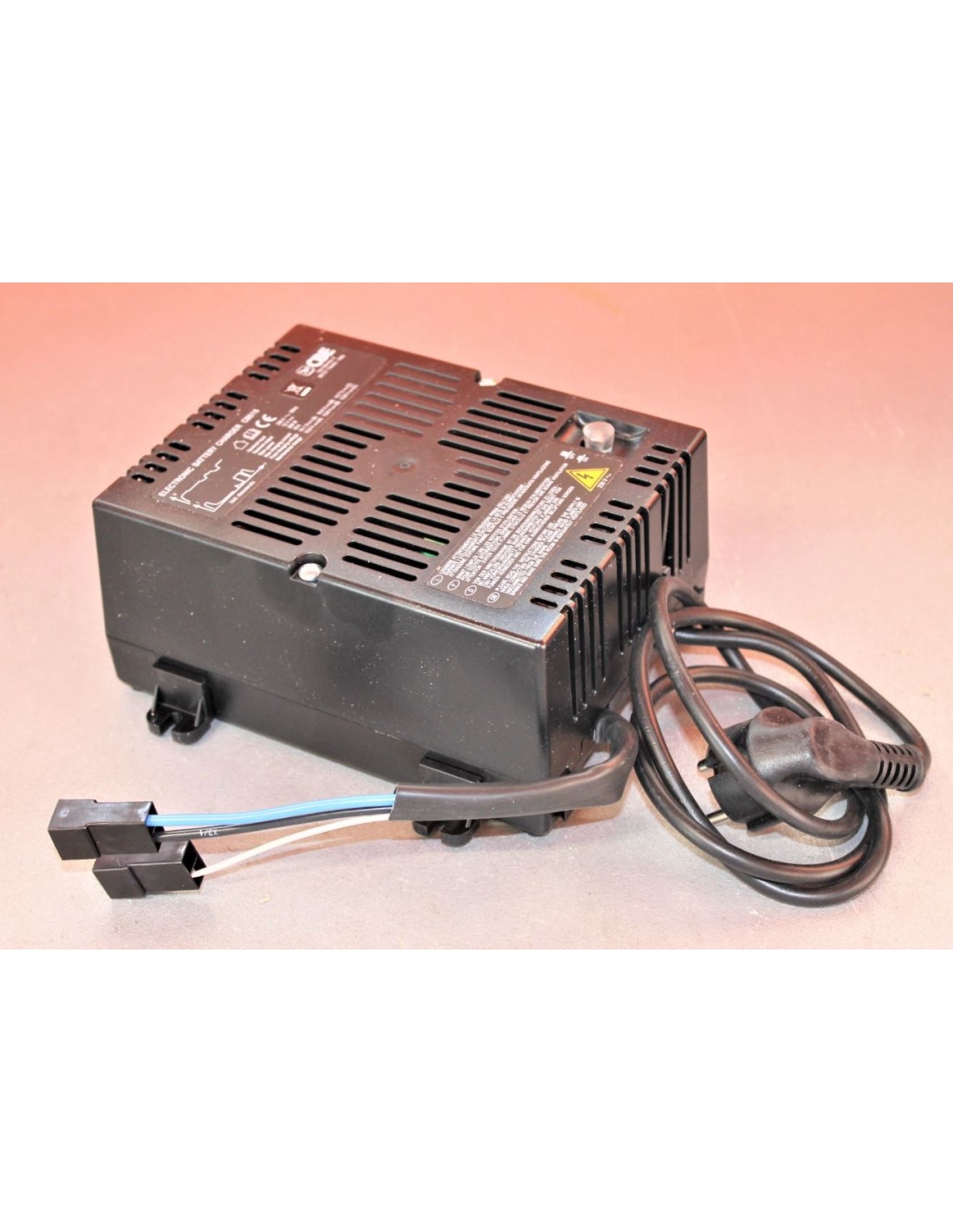

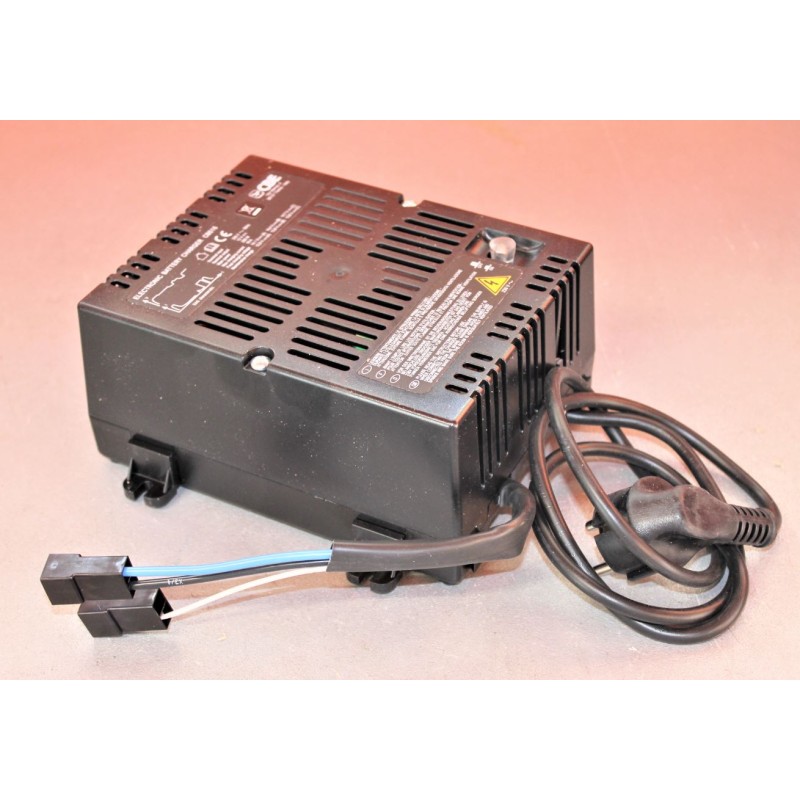

• CARGADOR DE BATERÍAS CONMUTADORA 12V 16A CB516-3 código 321517

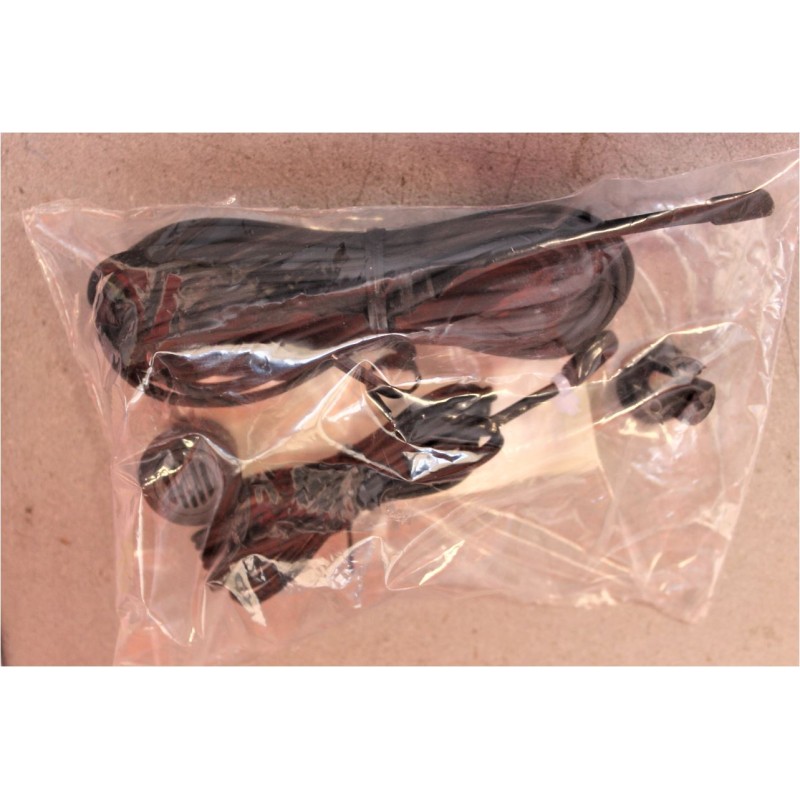

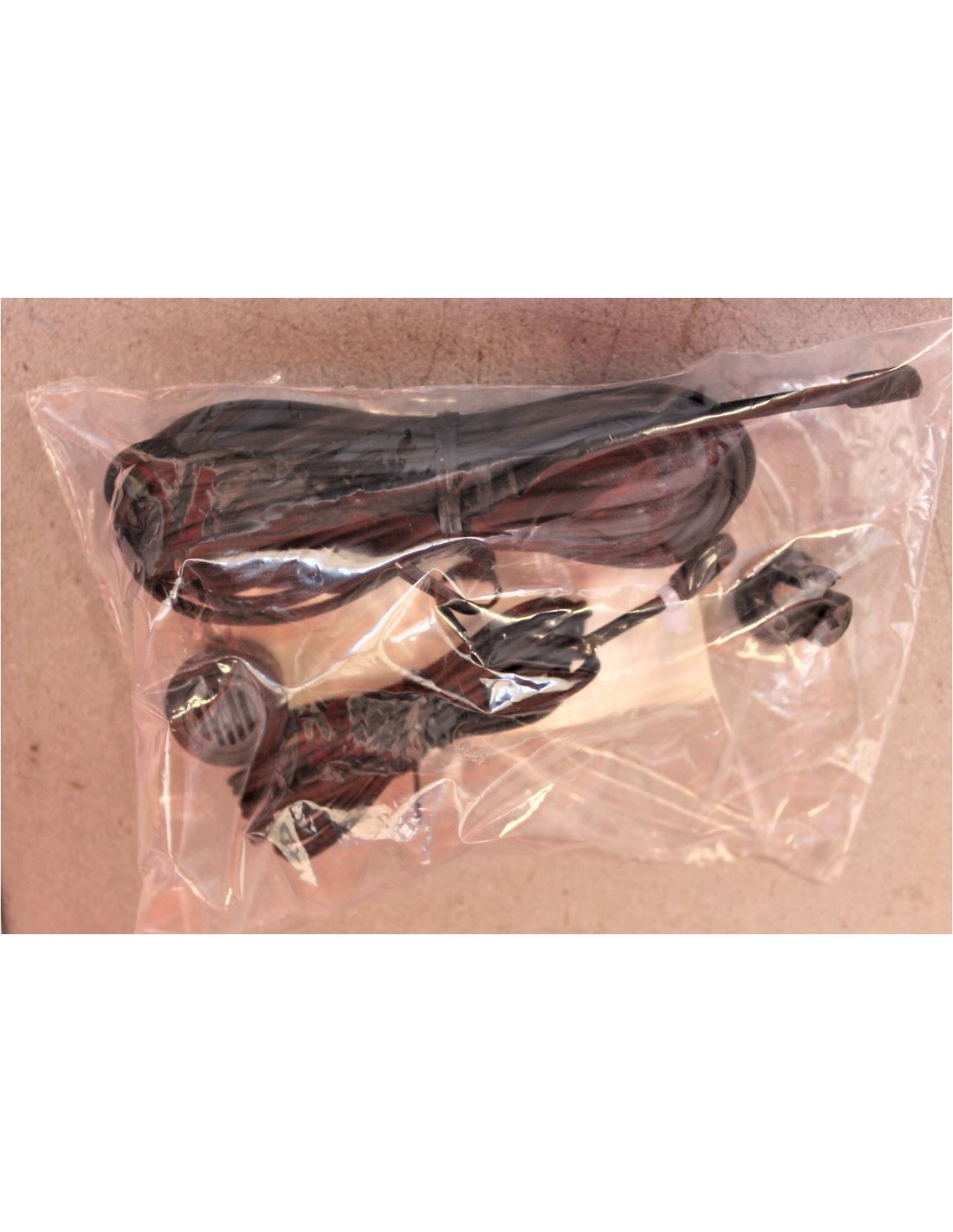

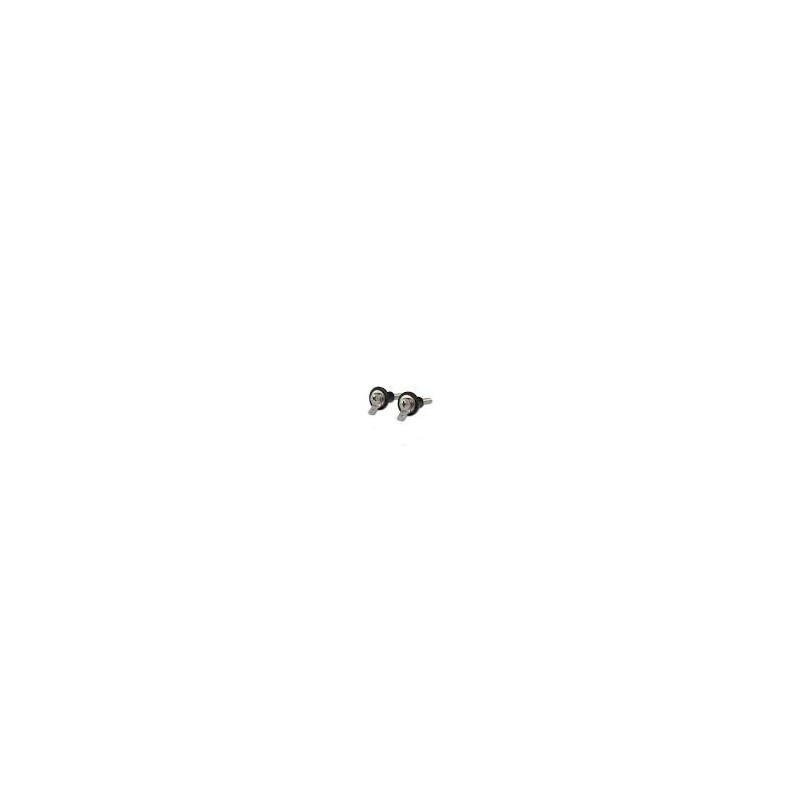

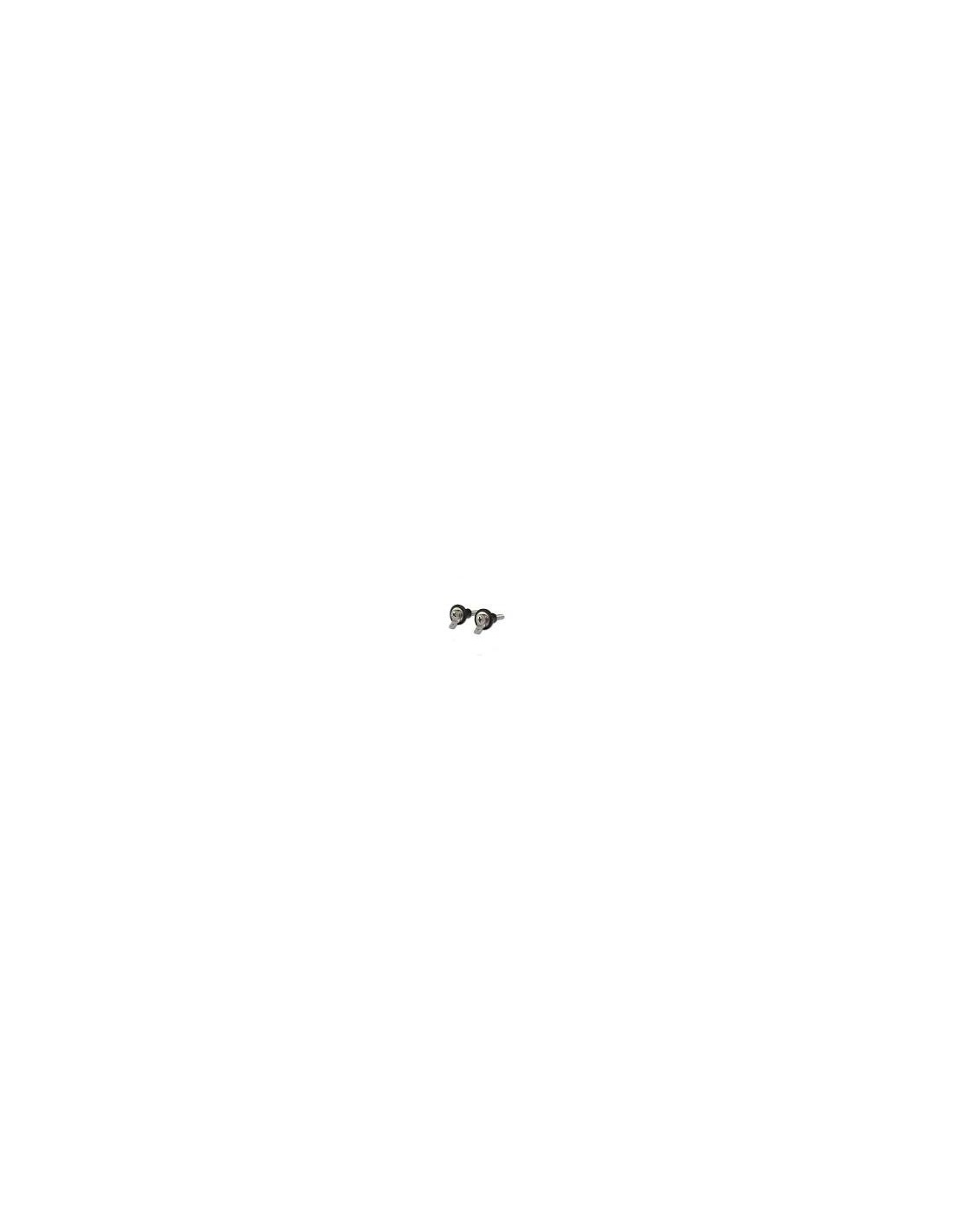

• Par SONDAS DE TORNILLO PARA TANQUE DE RECUPERACIÓN SS/P código 505000

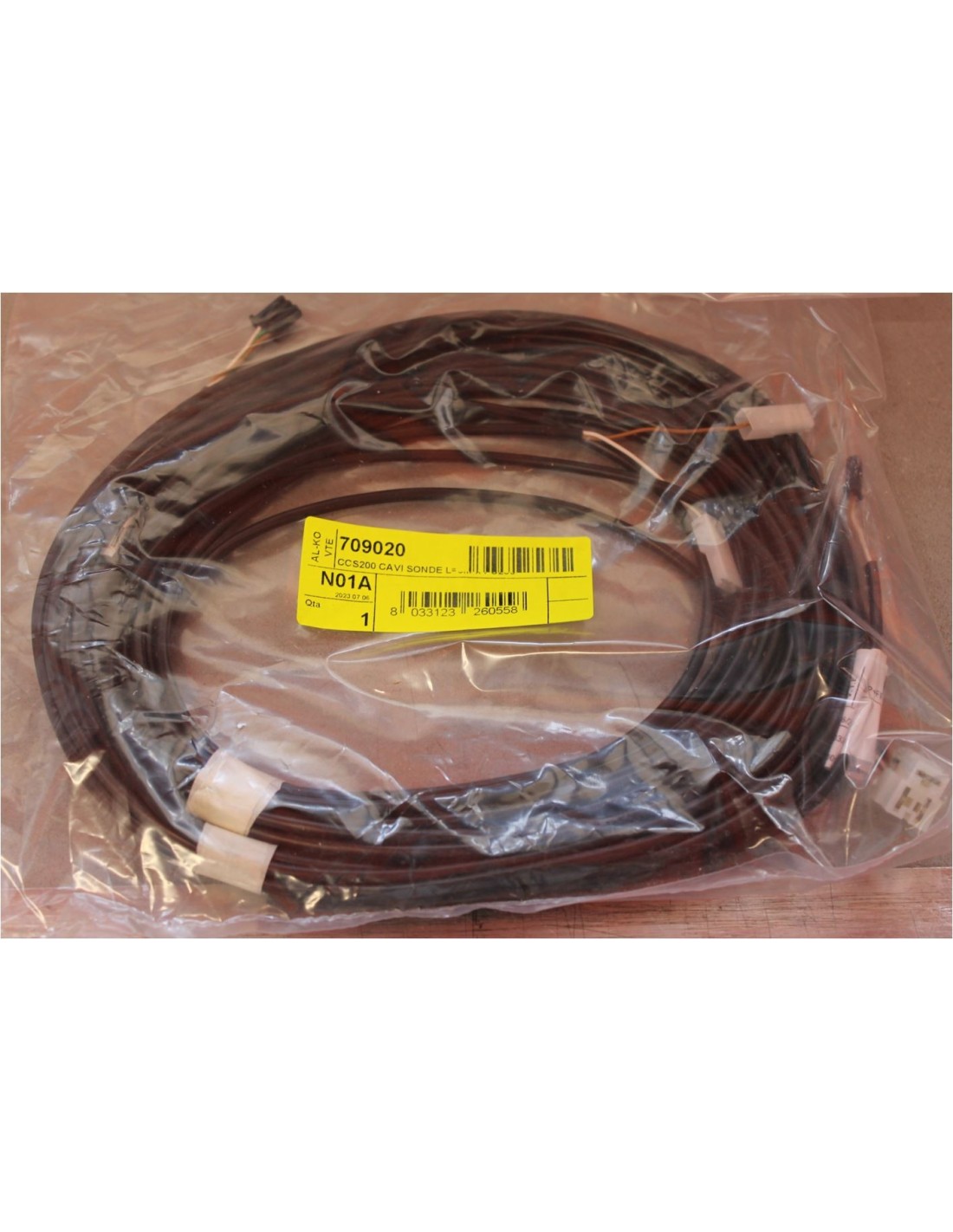

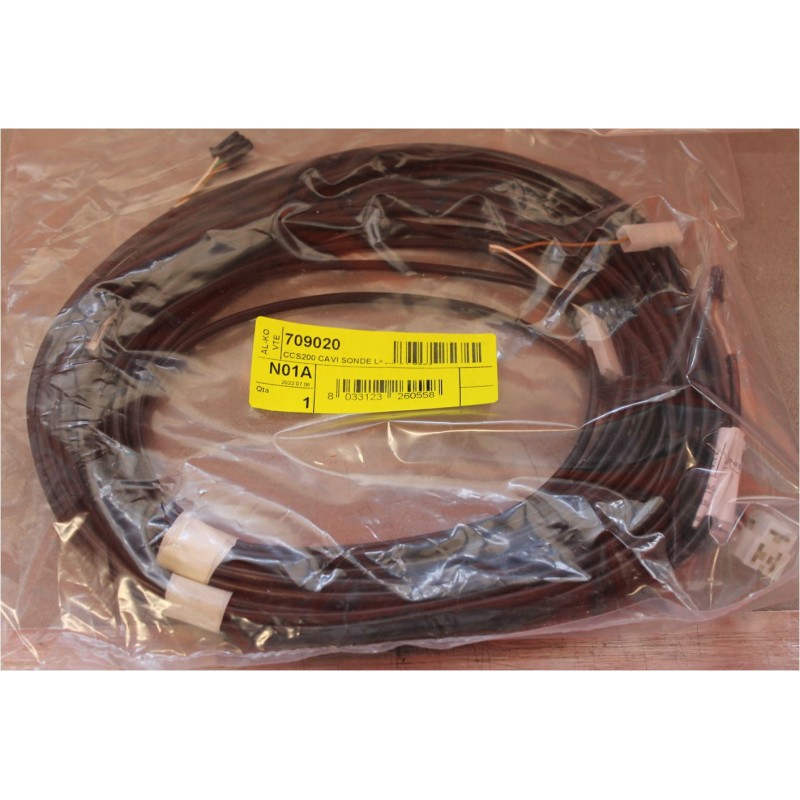

• CABLEADO SONDA L=6m CCS200 código 709020

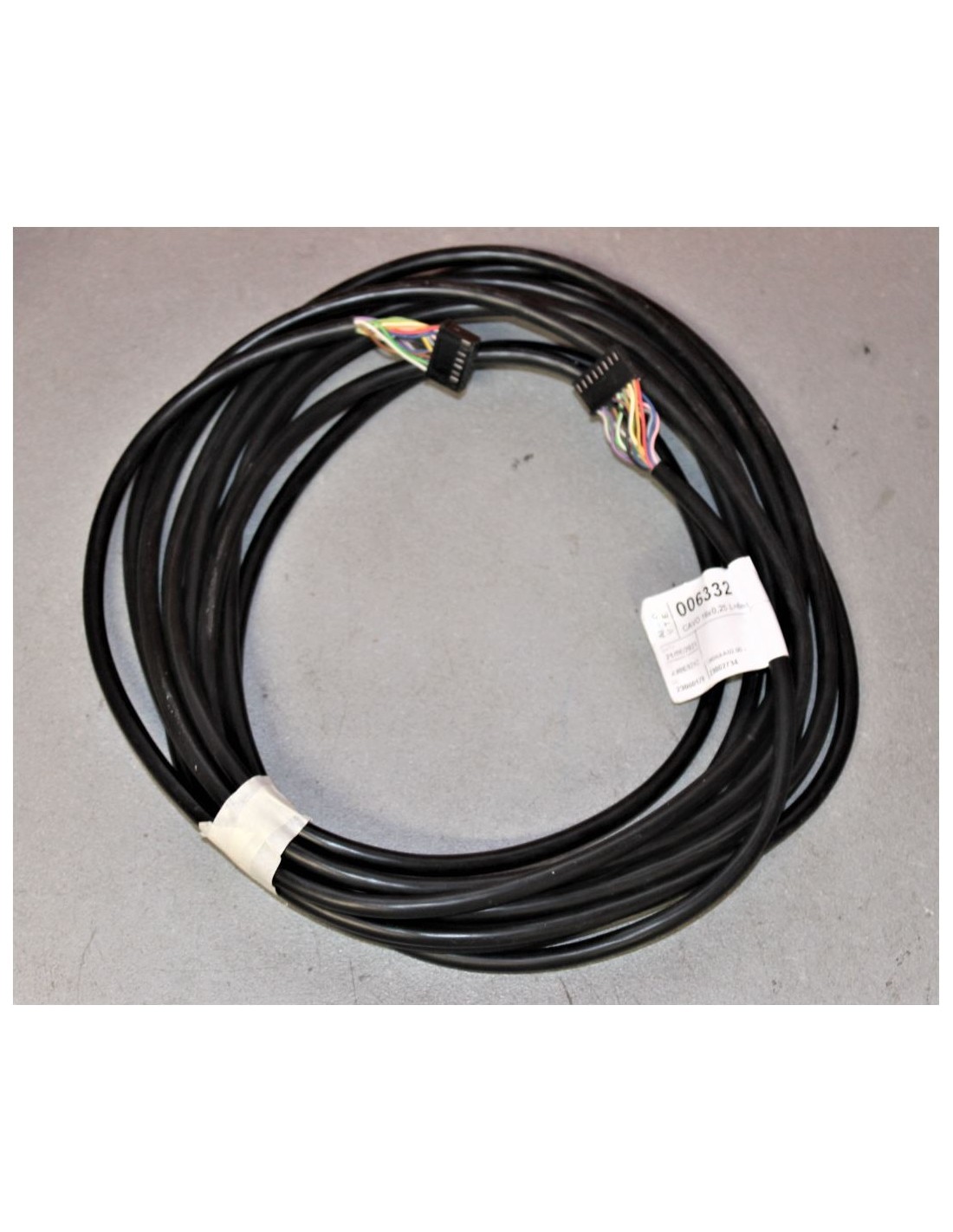

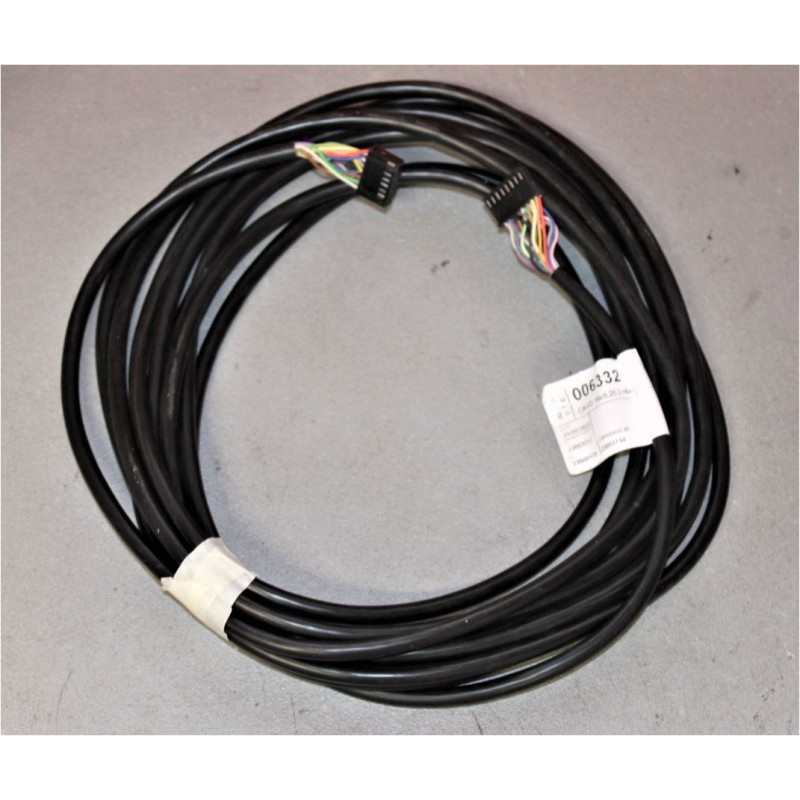

• CABLEADO PANEL DE CONTROL 16x0,25 L=6m CP973 código 709623

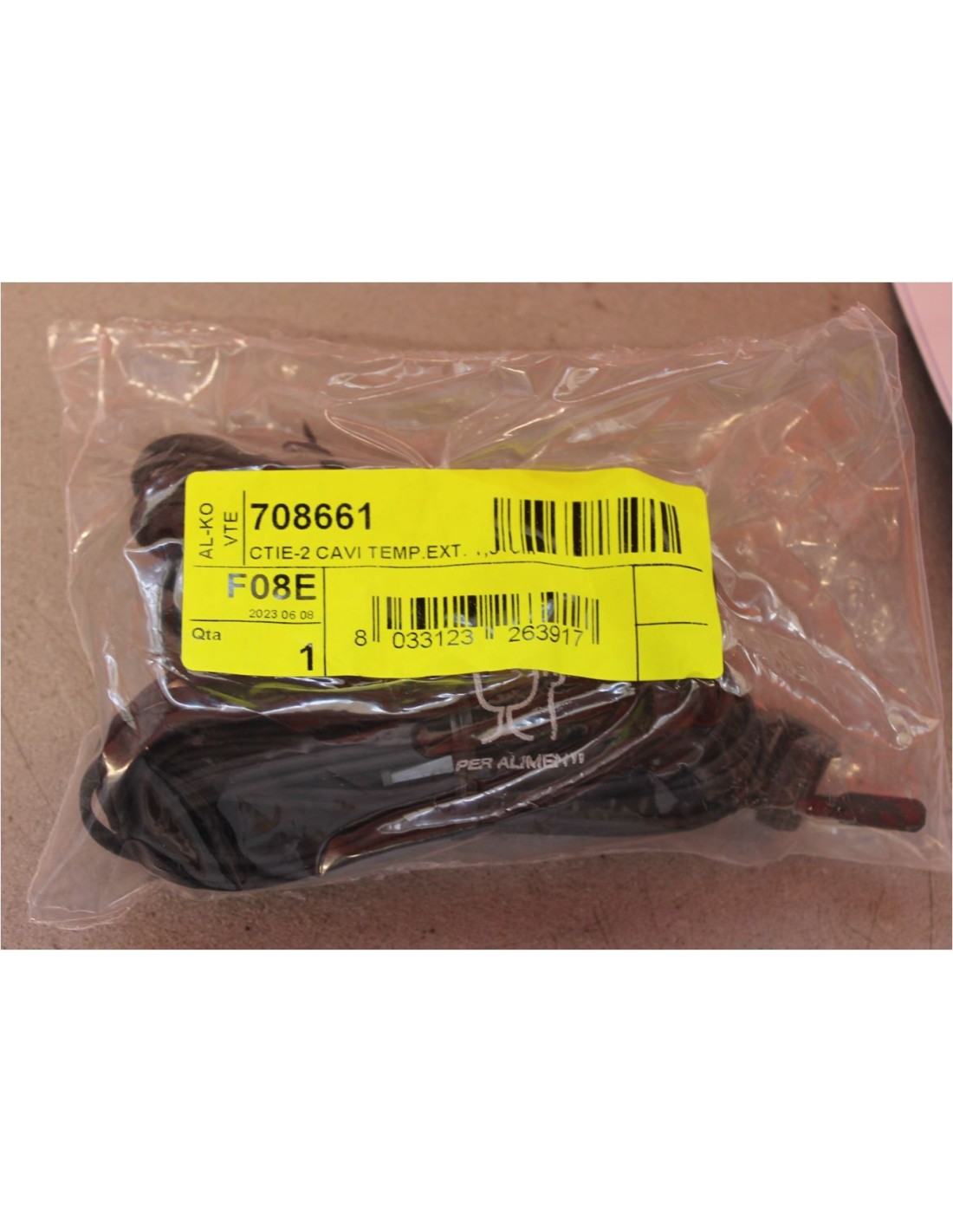

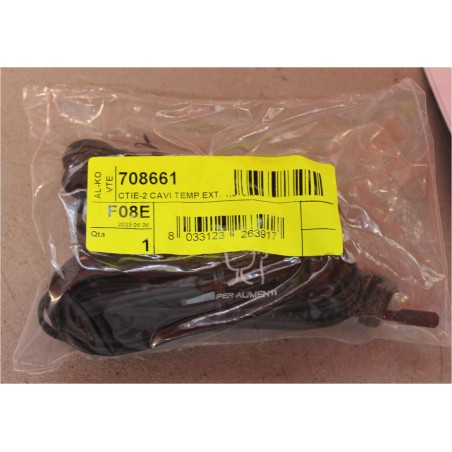

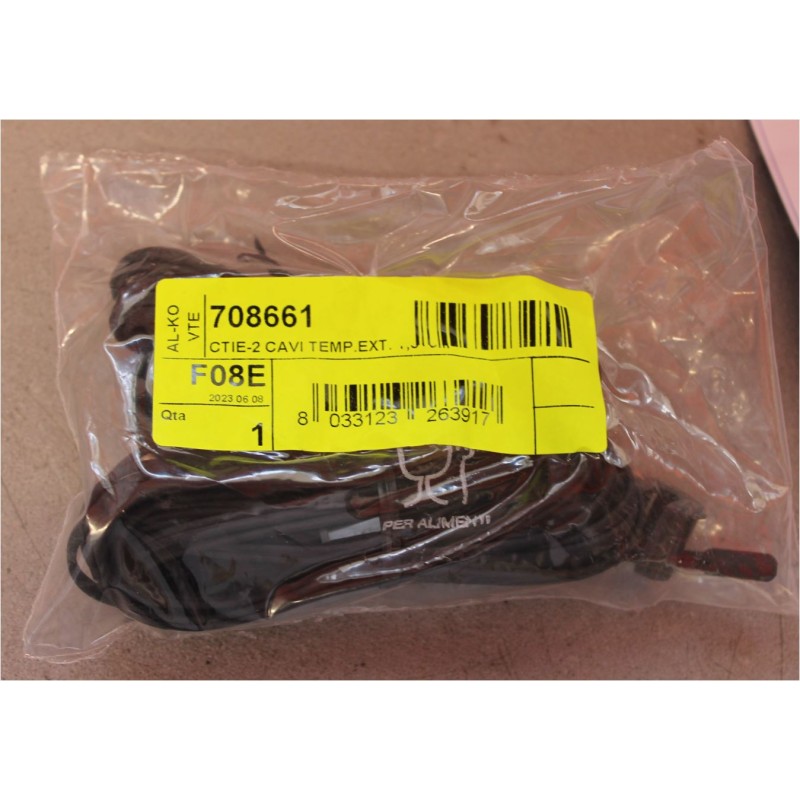

• TEMPERATURA INTERIOR (L=1,5m) Y TEMPERATURA EXTERNA (L=5m) CABLEADO CTIE-2 código 708661

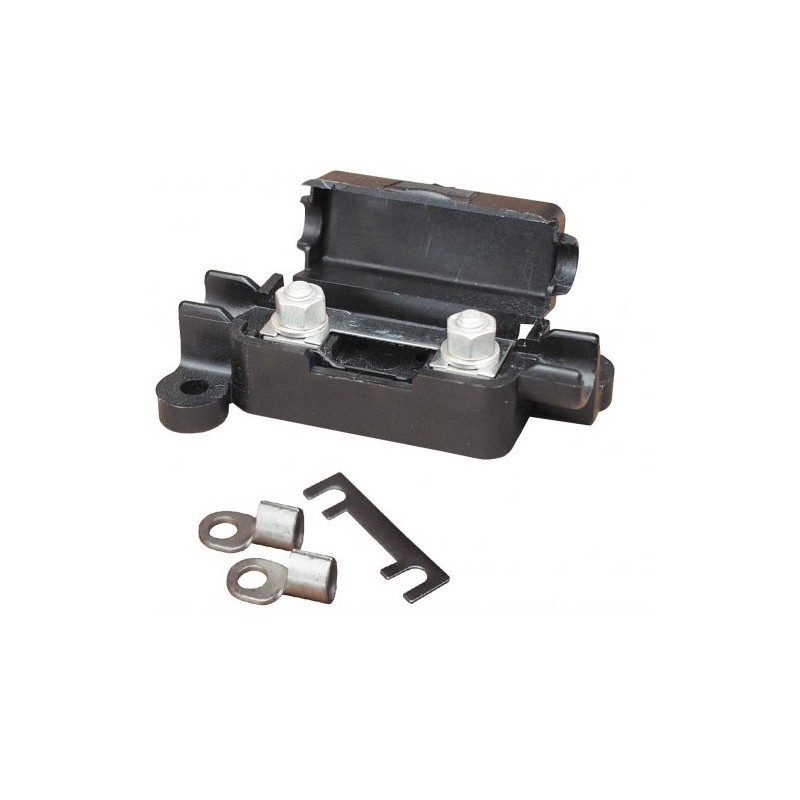

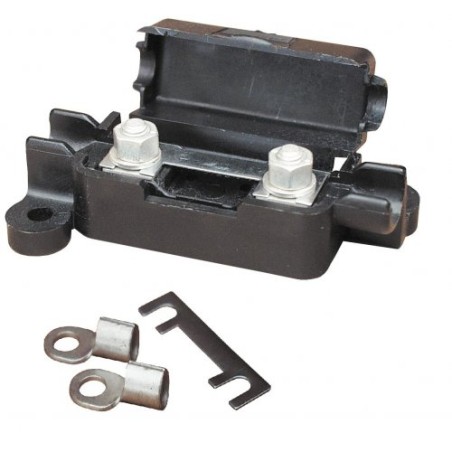

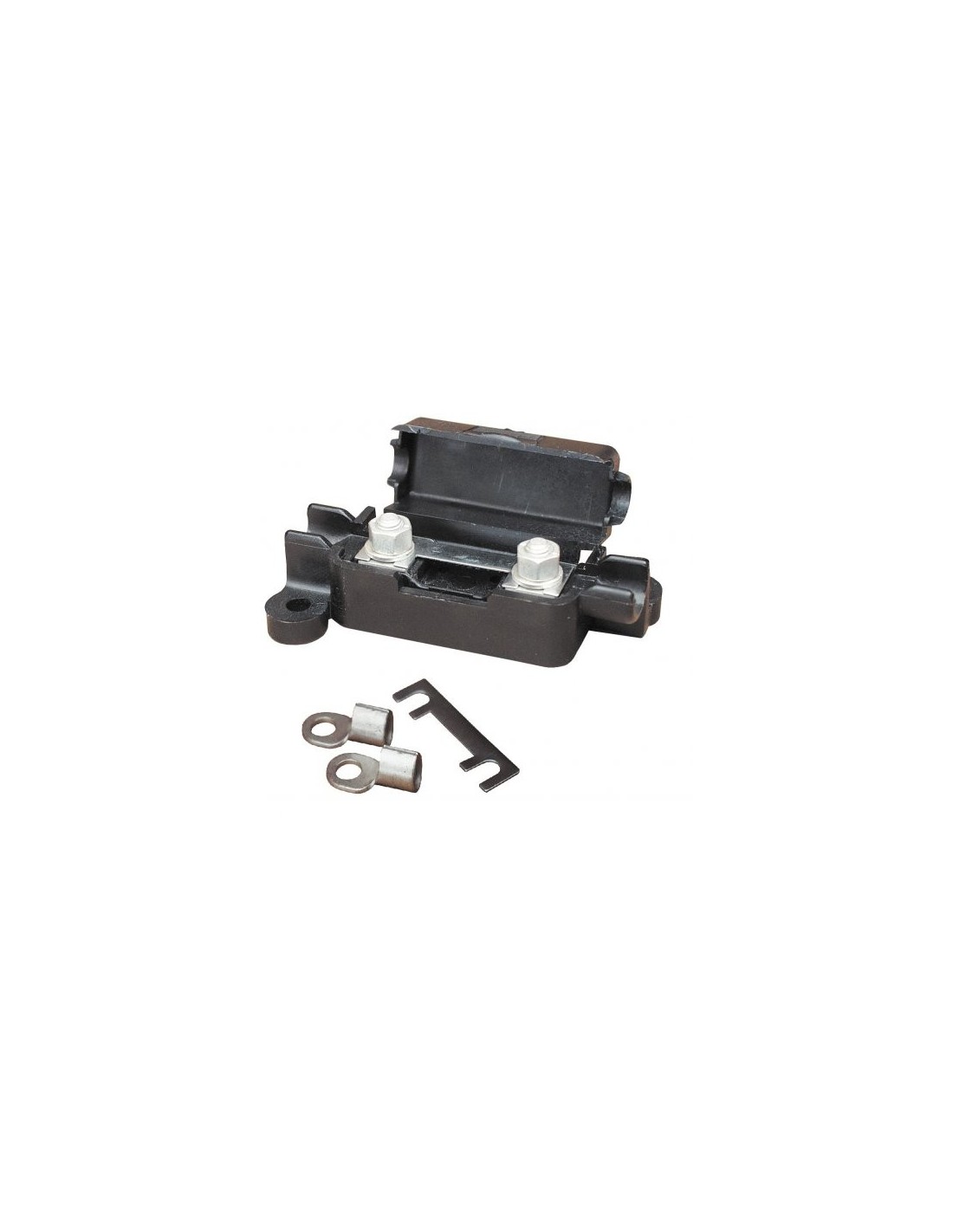

• FUSIBLE + PORTAFUSIBLES 50A PARA BATERÍAS (COCHES Y SERVICIOS) R450 código 222551

Excluyendo SONDA ELECTRÓNICA DEPÓSITO DE AGUA POTABLE para la cual es necesario conocer la altura del depósito para identificar el modelo SPE/...

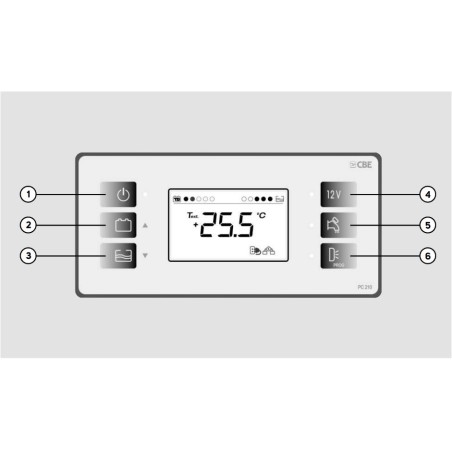

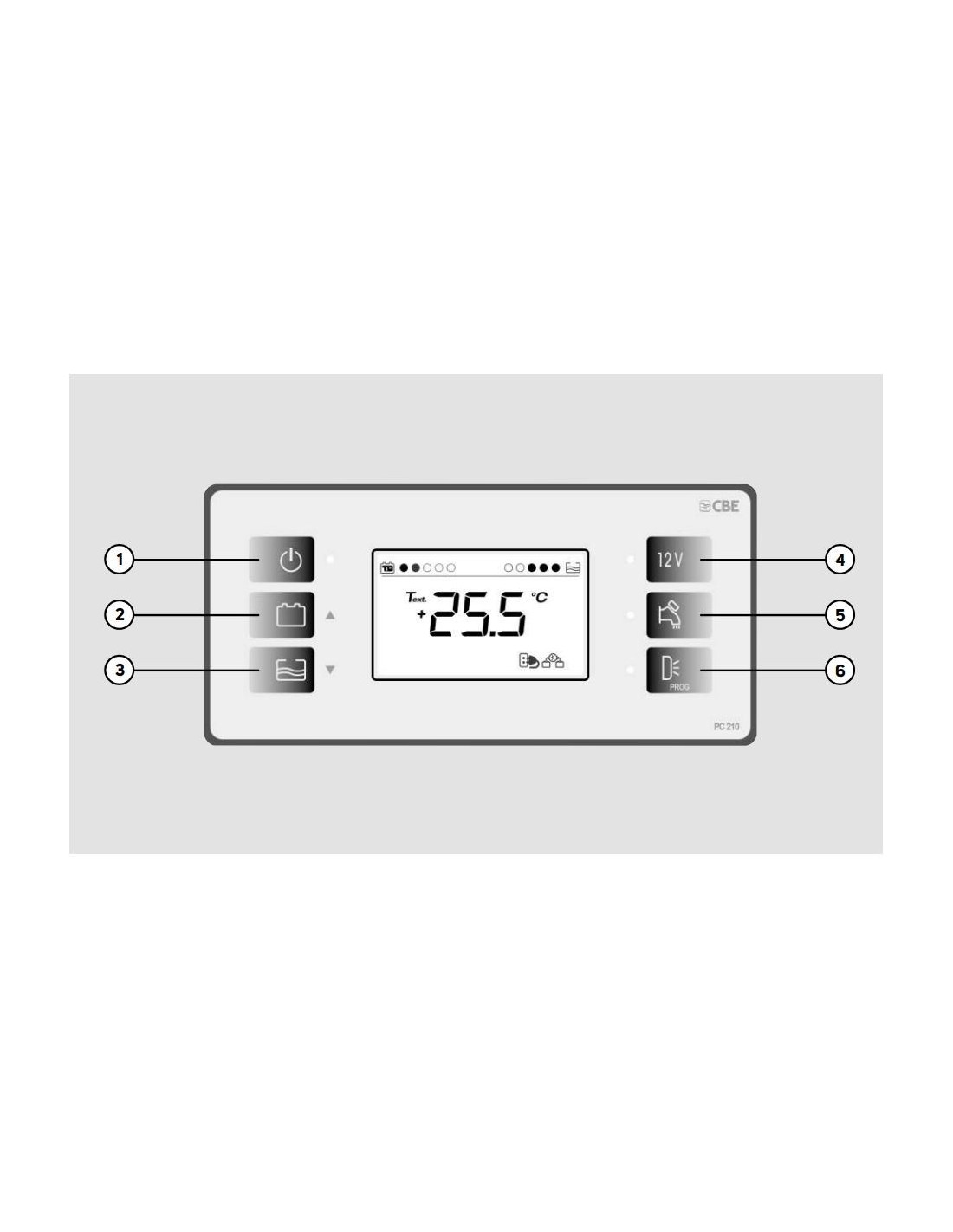

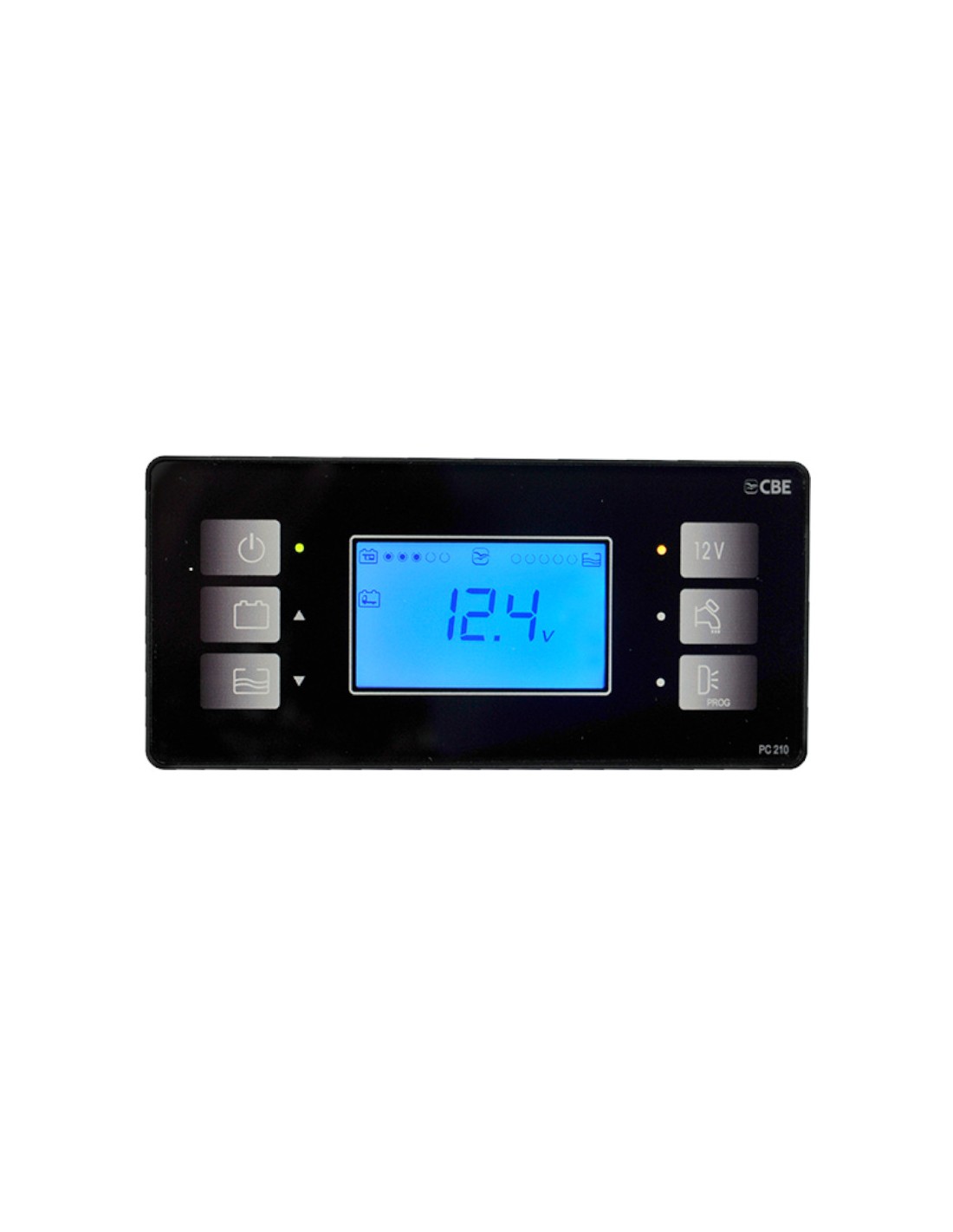

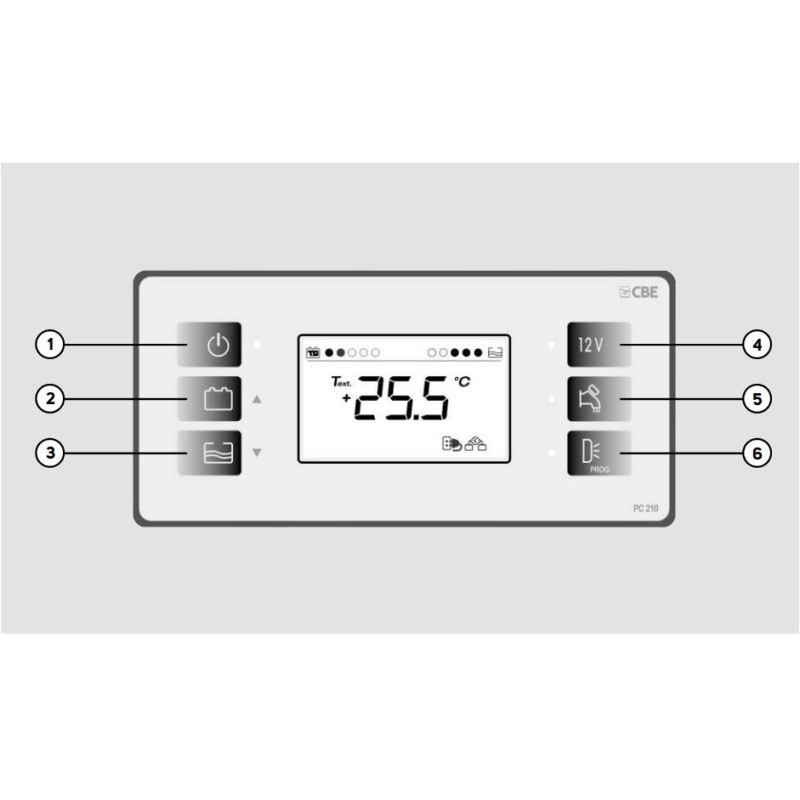

DESCRIPCIÓN DE LOS MANDOS DEL PANEL. VER IMAGEN CON REFERENCIAS 1 A 6

1) Botón general de encendido/apagado (para encender o apagar presionar durante 2 segundos) cuando se enciende la pantalla realiza una prueba de funcionamiento mostrando todos los símbolos (incluidos los no utilizados).

2) Botón para controlar el voltaje de la batería de servicio (B2), de la batería del motor (B1) y para ajustar los parámetros programables.

3) Botón para controlar el nivel del tanque de agua en %, para la función de carga del tanque y agua limpia y para el ajuste de parámetros programables.

4) Pulsador de control de luces y estufa.

5) Botón de encendido y apagado de la bomba.

6) Función A) Pulsador de control de luz exterior (sólo con pulsador ref. 4 activado) Función B) Pulsador de programación del sistema

NB: los sensores de temperatura son opcionales

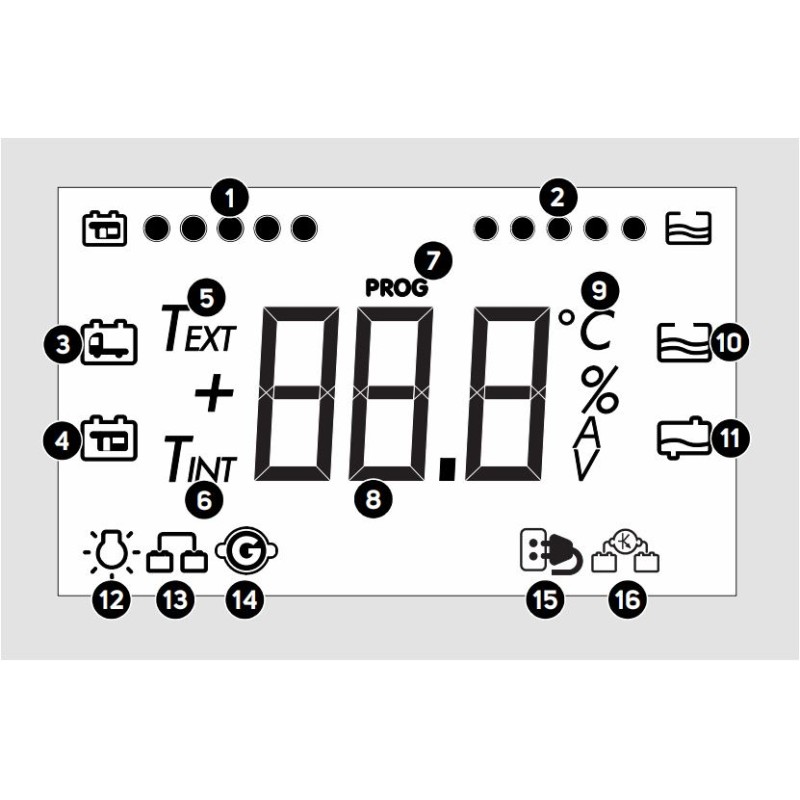

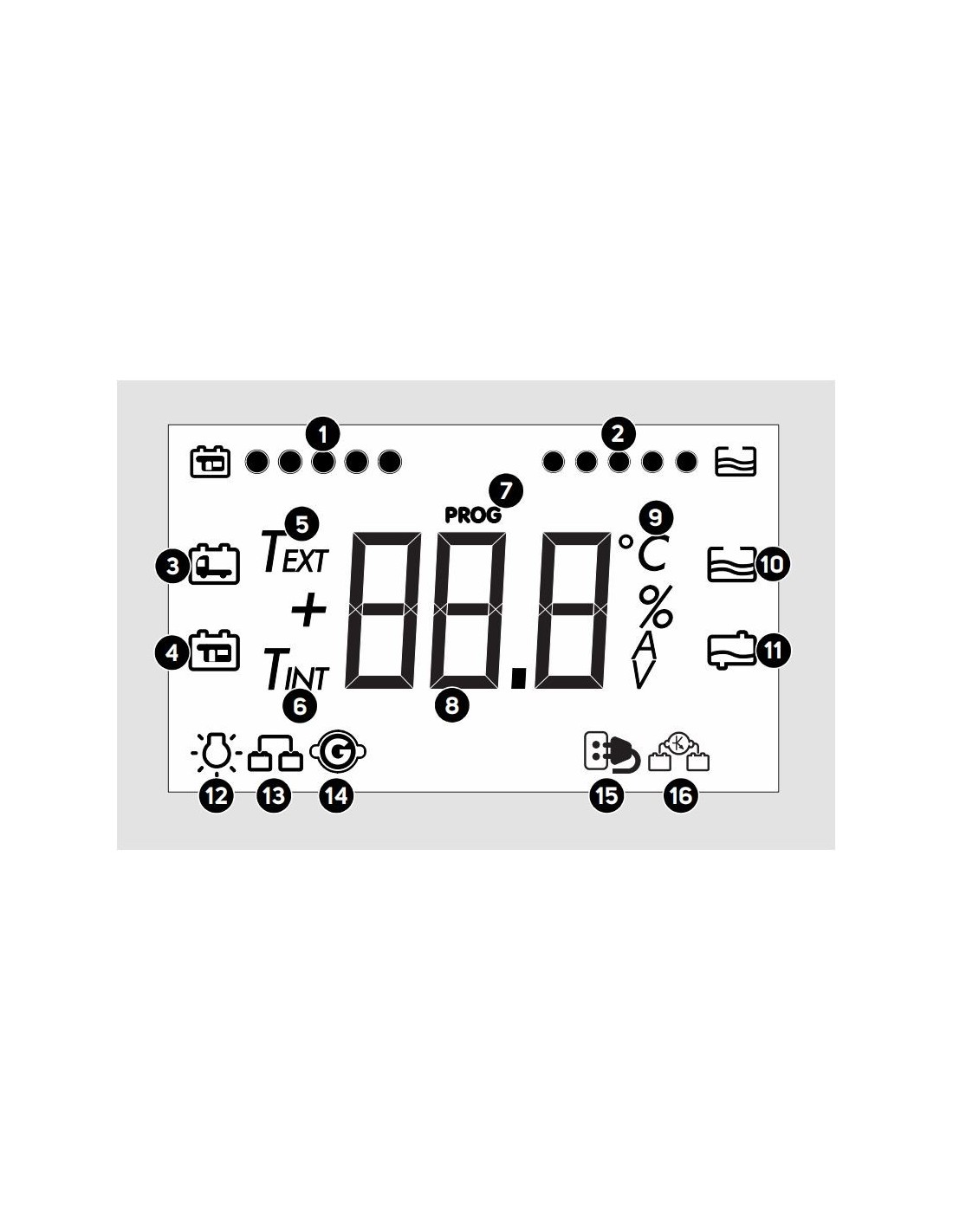

PANTALLA PRINCIPAL. VER IMAGEN CON REFERENCIAS DEL 1 AL 16

1. Estado de la batería B2

2. Estado del tanque de agua dulce

3. Prueba de batería del motor B1

4. Test batería servicios B2

5. Temperatura exterior

6. Temperatura interna

7. Menú de programación

8. Temperaturas y pruebas requeridas

9. Unidad de medida

10. Prueba del tanque de agua dulce

11. Alarma de tanque de agua de recuperación lleno

12. Intervención del dispositivo de mínima tensión

13. Activación paralela de baterías con el motor en marcha

14. Indicación de motor en marcha

15. Conexión a red de 230V

16. Activación del sistema de carga de batería del motor B1.
