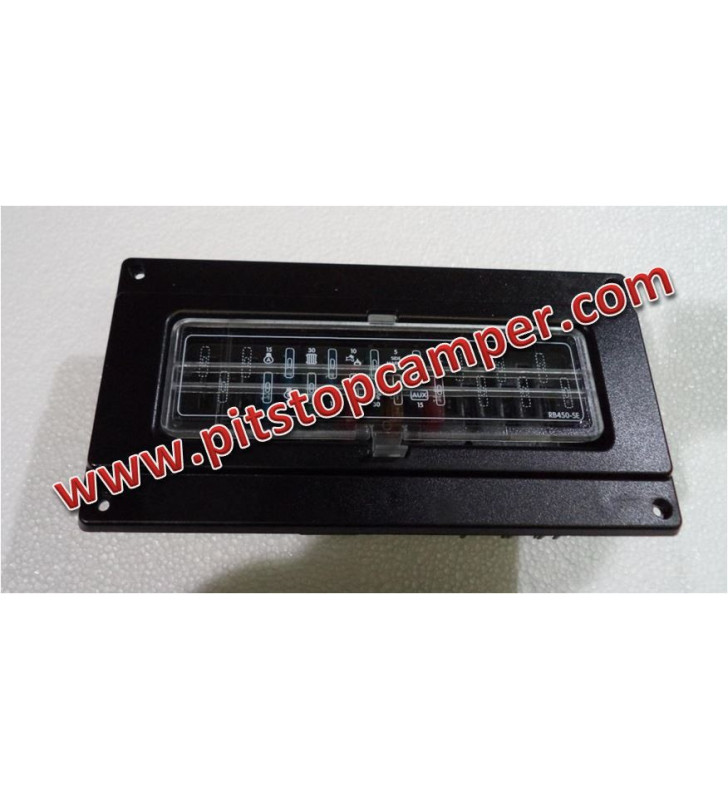

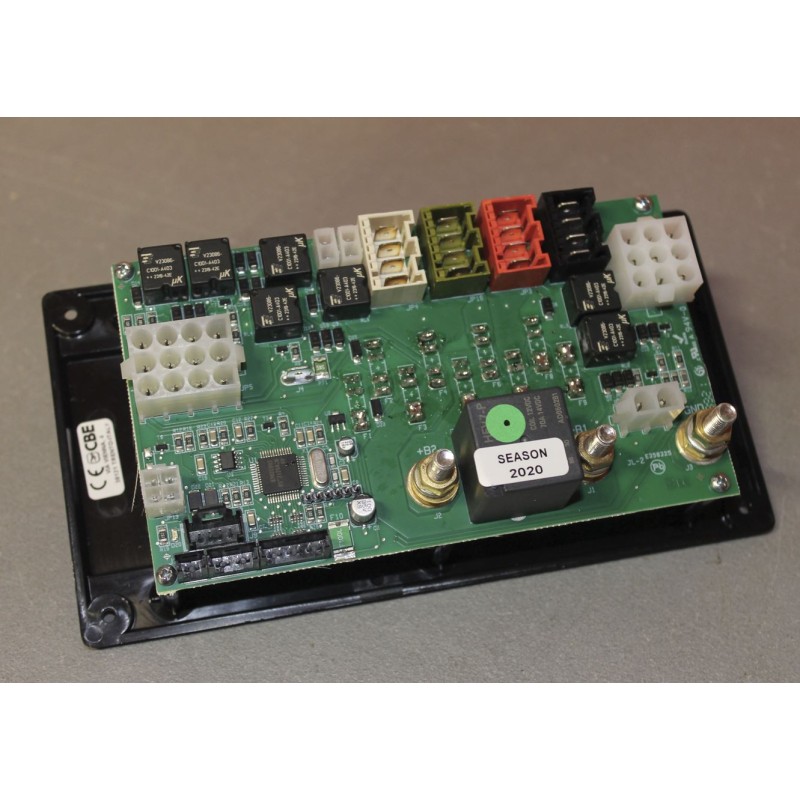

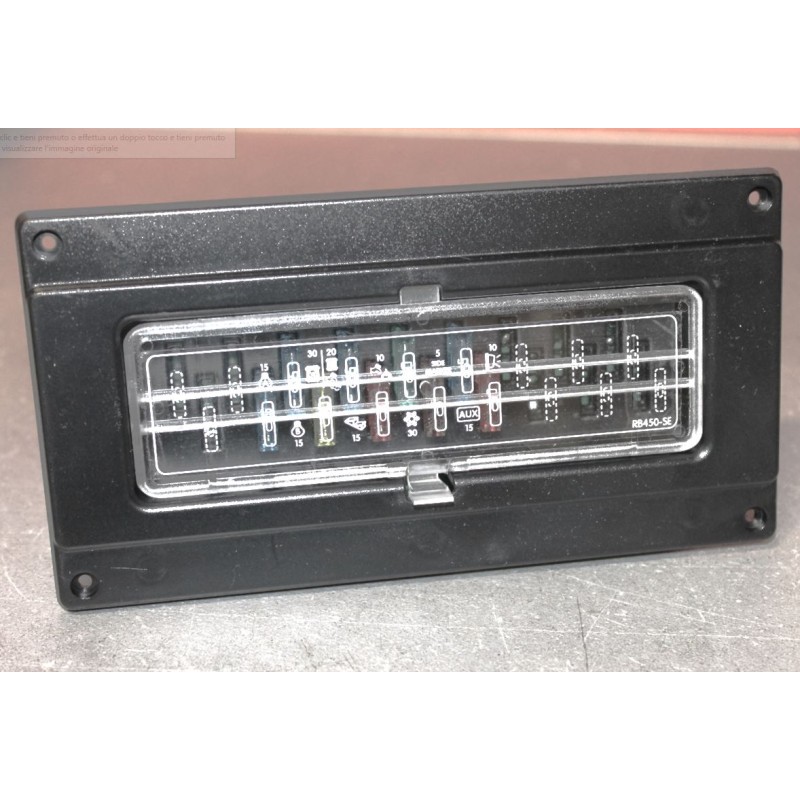

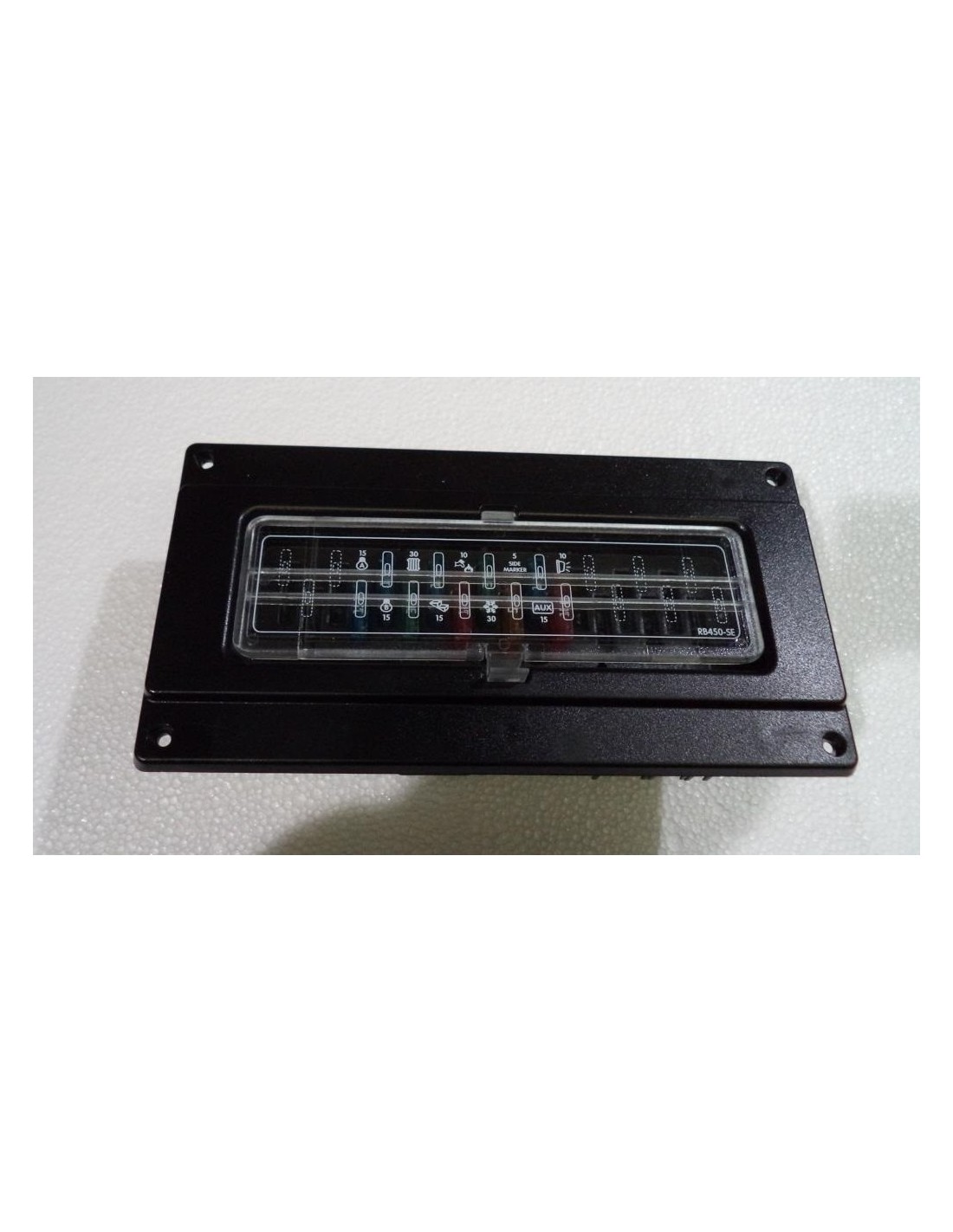

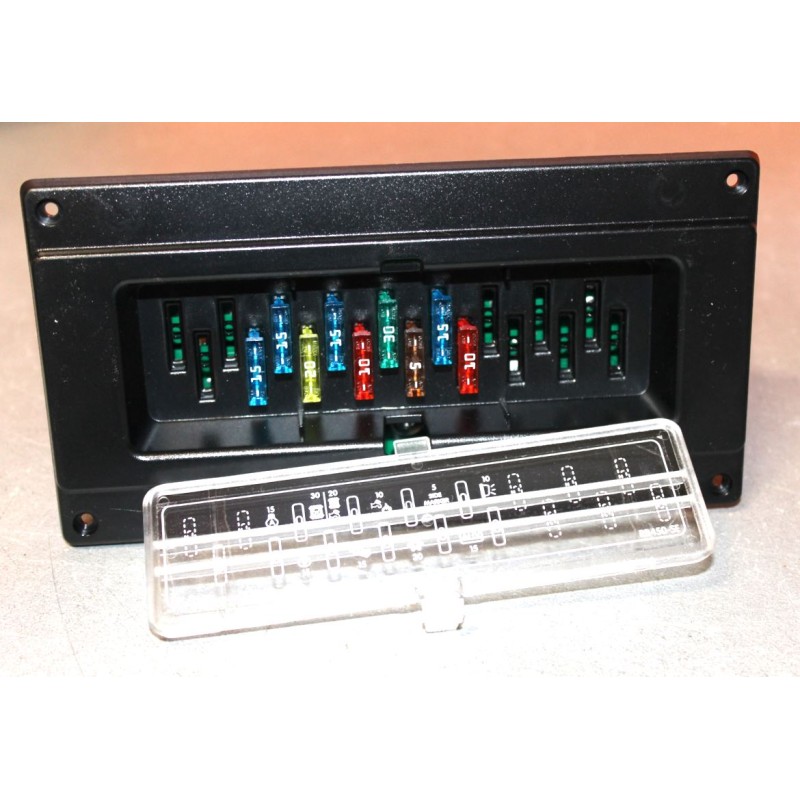

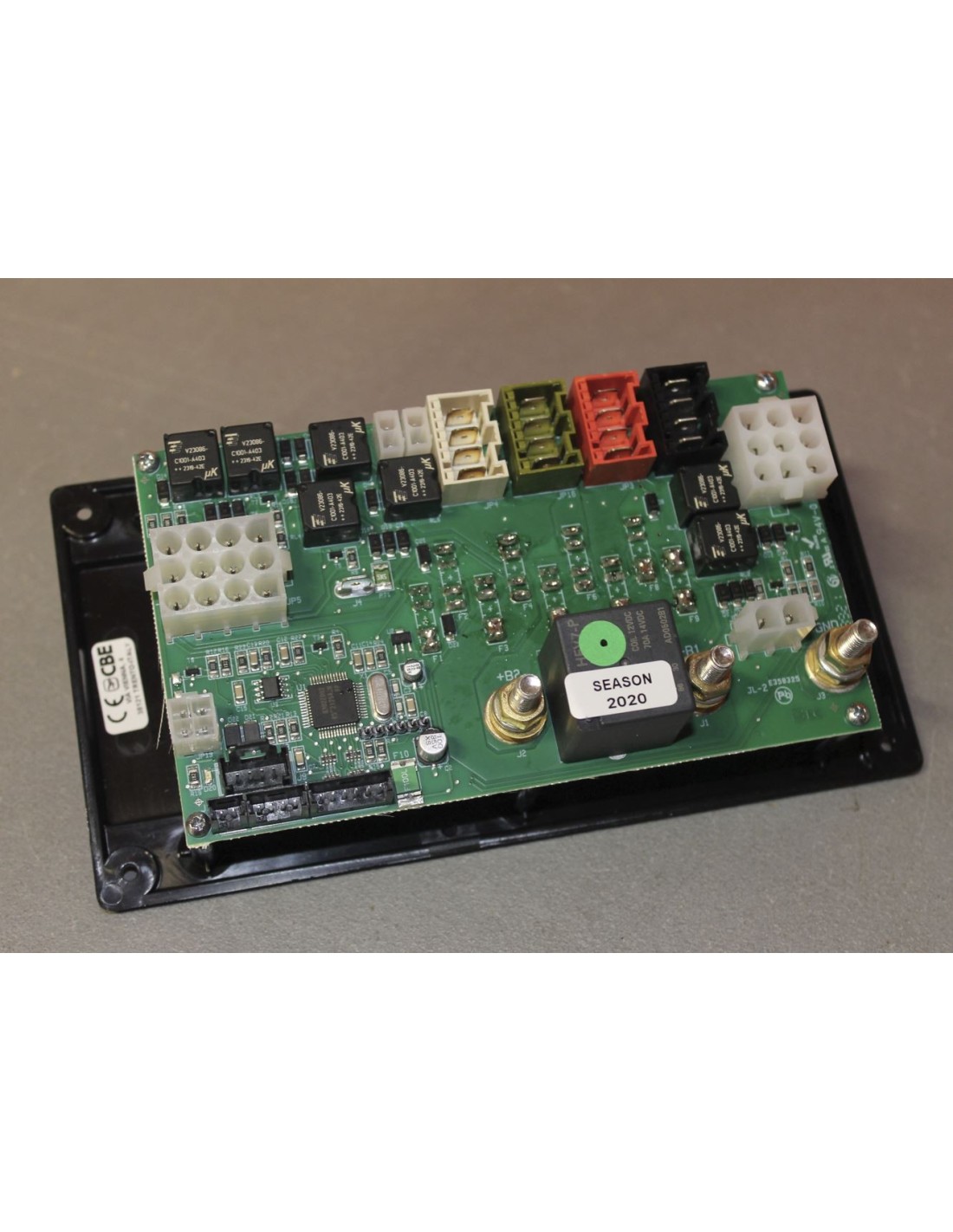

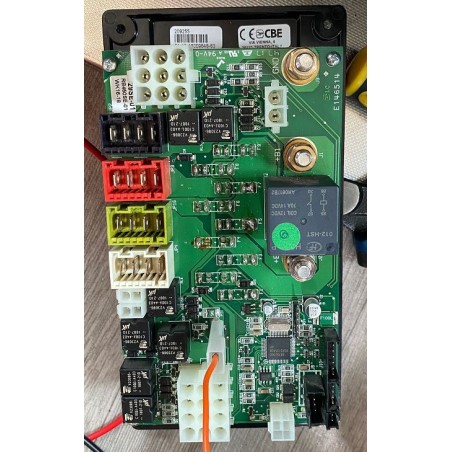

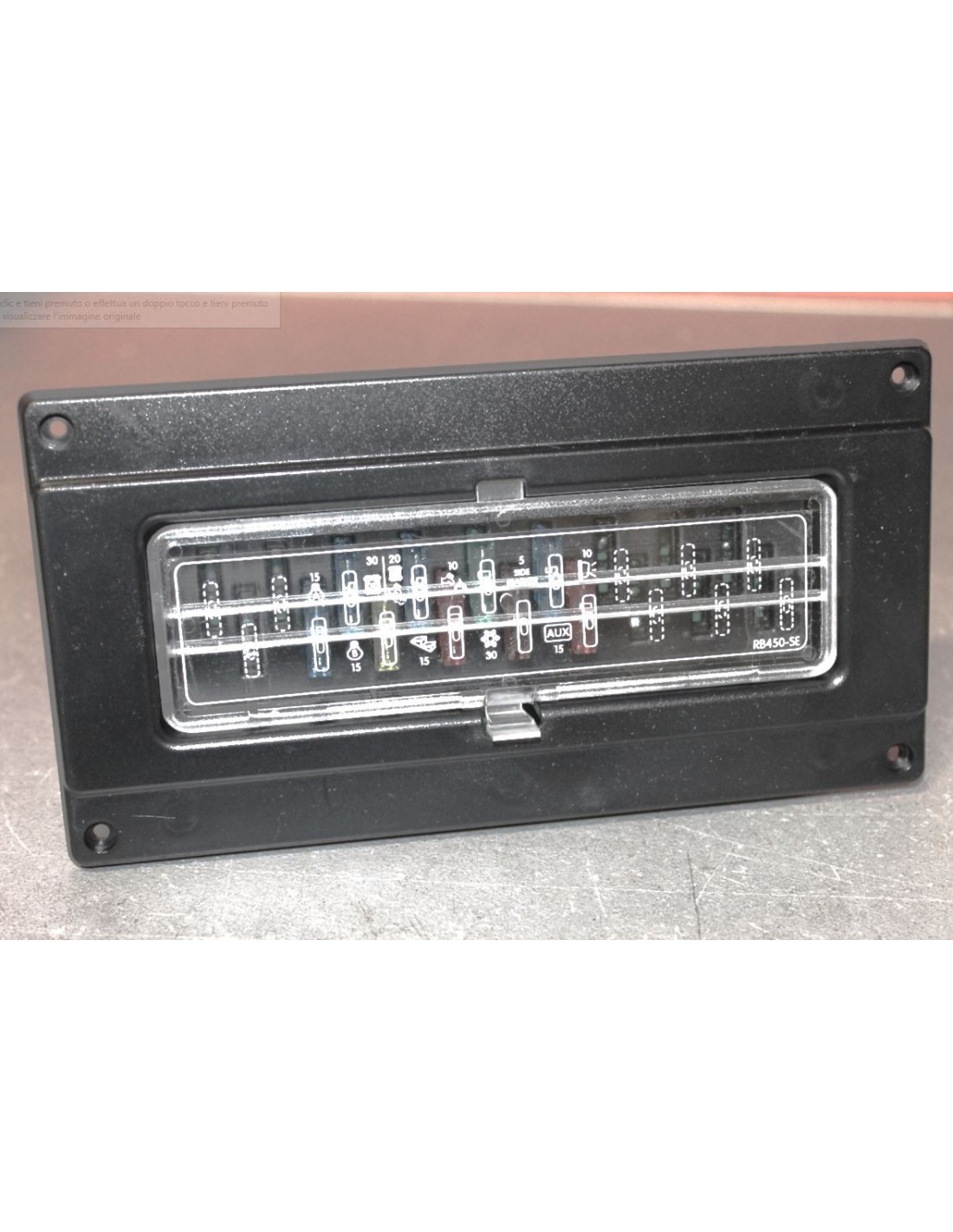

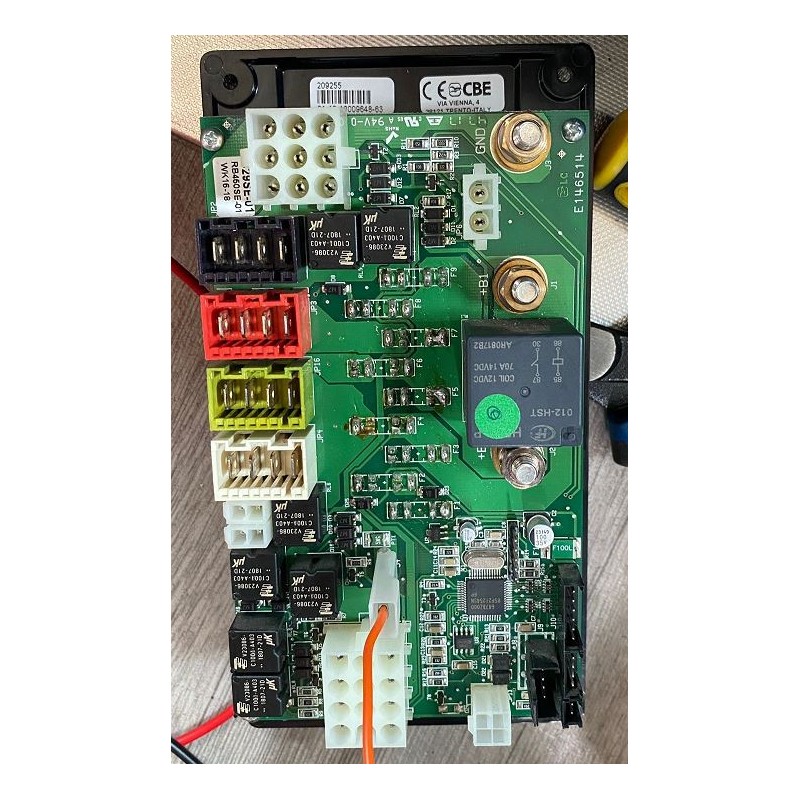

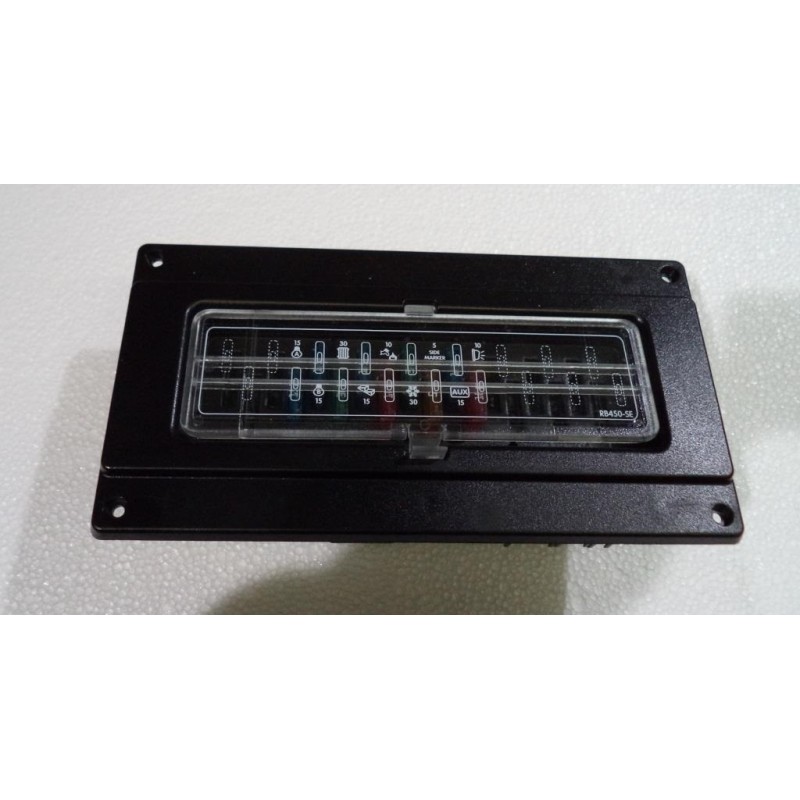

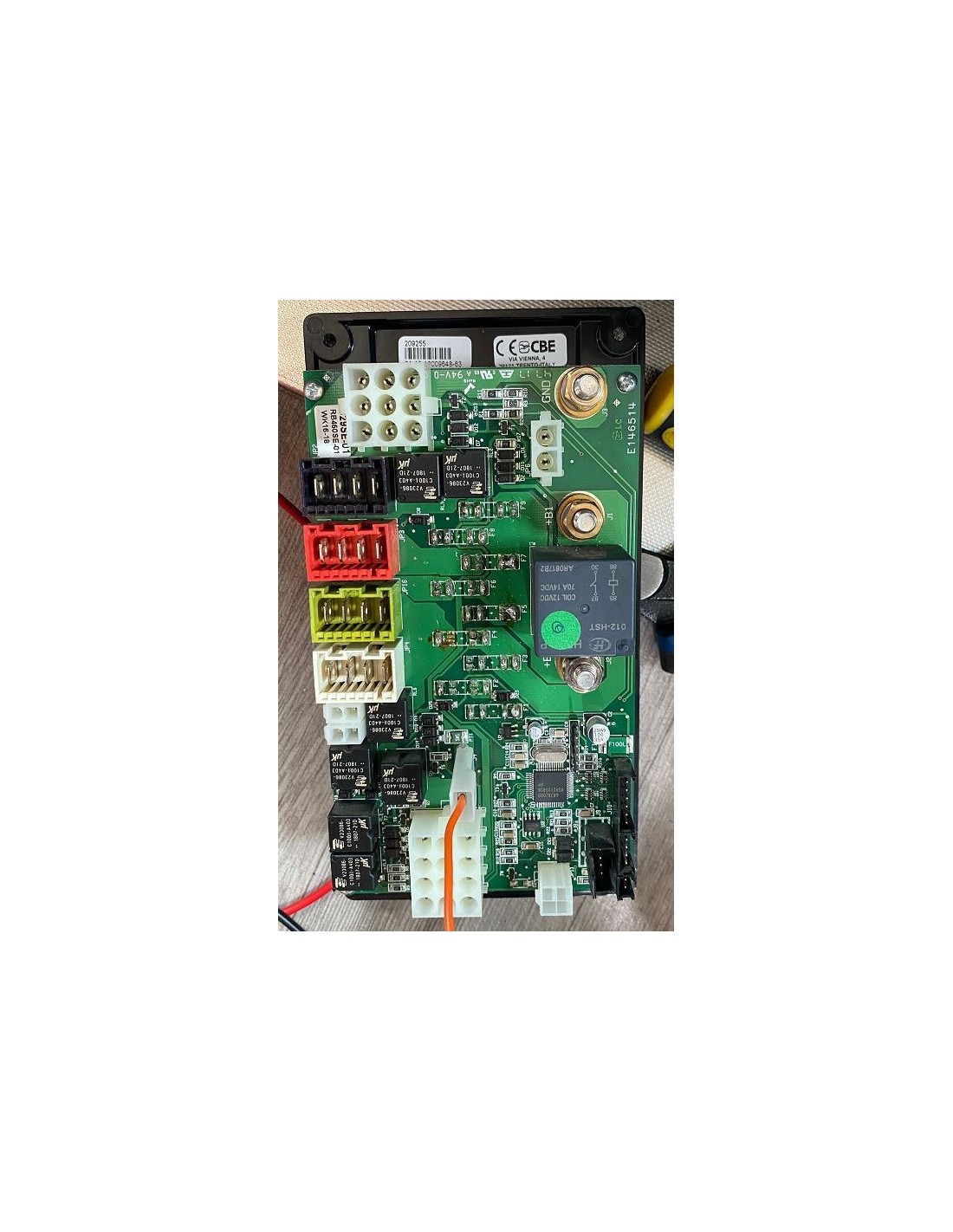

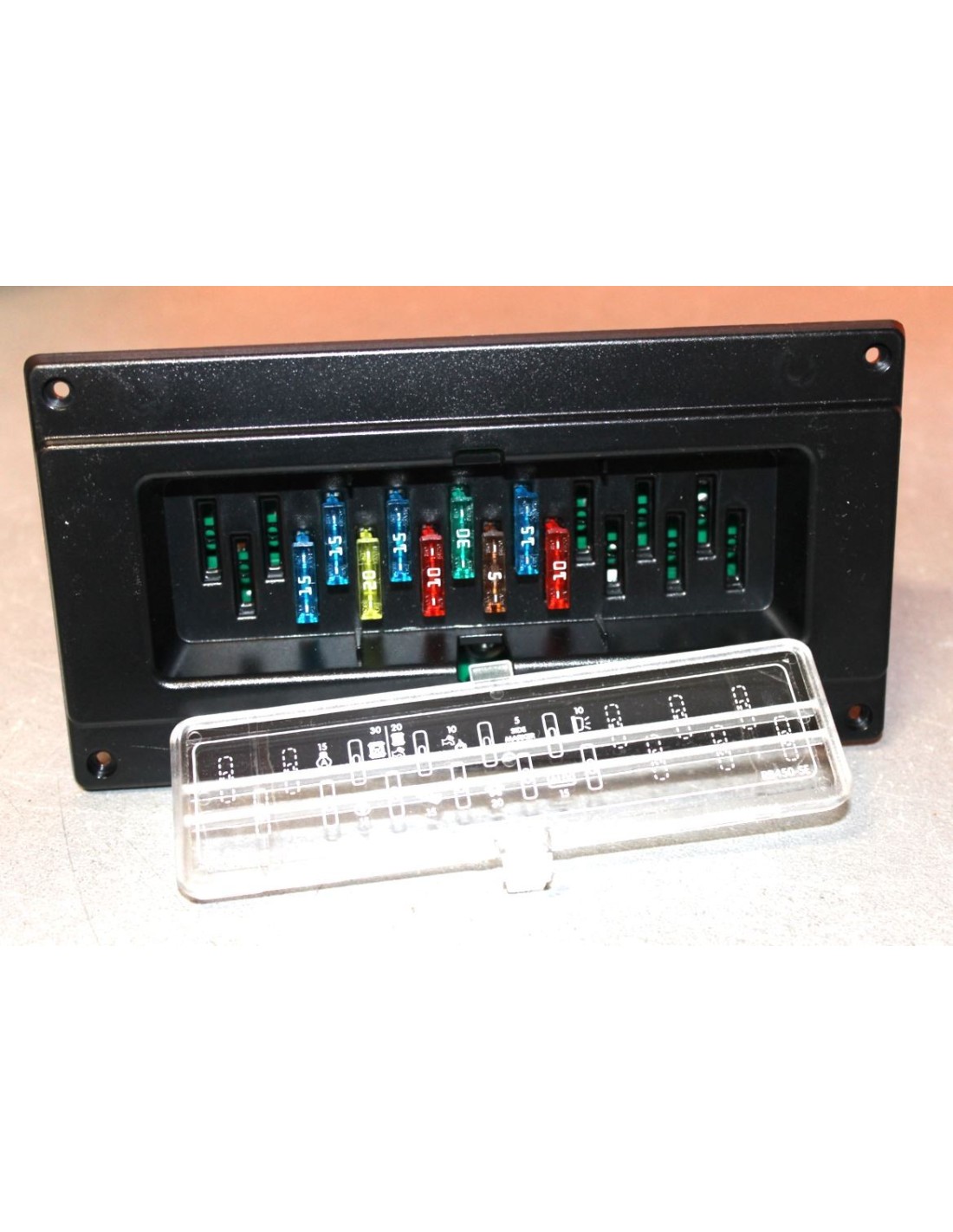

CBE RB450SE - 209255 PORTAFUSIBLES

INTERRUPTOR PORTAFUSIBLE RB450-SE - CBE 209255

El PANEL DE DISTRIBUCIÓN 12V “RB450-SE” está asociado al PANEL DE CONTROL “PC180-SE”

FUNCIONES DEL SISTEMA

• CARGA DE BATERÍA DEL COCHE (B1)
• SERVICIOS DE CARGA DE BATERÍAS (B2)
• SEPARADOR DE BATERÍAS ELECTRÓNICO

Ver la descripción detallada de las funciones en la descripción ampliada

Montado en GABINETE

FUNCIONES DEL SISTEMA

CARGA DE BATERÍA DEL COCHE (B1)

Un dispositivo electrónico controlado por la señal de red inserta las baterías en paralelo con la tensión.
batería de servicio B2 > 13,5V y la apaga con el cargador de baterías apagado o con tensión < 12,5V.

SERVICIOS DE CARGA DE BATERÍAS (B2)

• con alternador: a través del relé separador con el motor en marcha.
• con red de 230 V: sistema de respaldo mediante cargador de batería
• Con módulo fotovoltaico: mediante regulador solar.

SEPARADOR DE BATERÍAS ELECTRÓNICO

Un dispositivo electrónico inserta las baterías en paralelo ante la presencia de una de las siguientes condiciones:
1) Con señal positiva D+ (conector ref.14, pin 1).
2) Con señal + llave FIAT (conector ref.9, pin 3) y señal negativa D+ FIAT (conector
árbitro. 9, clavija 2).
Este dispositivo controla los relés de los usuarios dependientes de la salida D+ (frigorífico, luz exterior, retorno).
antena, etc).
