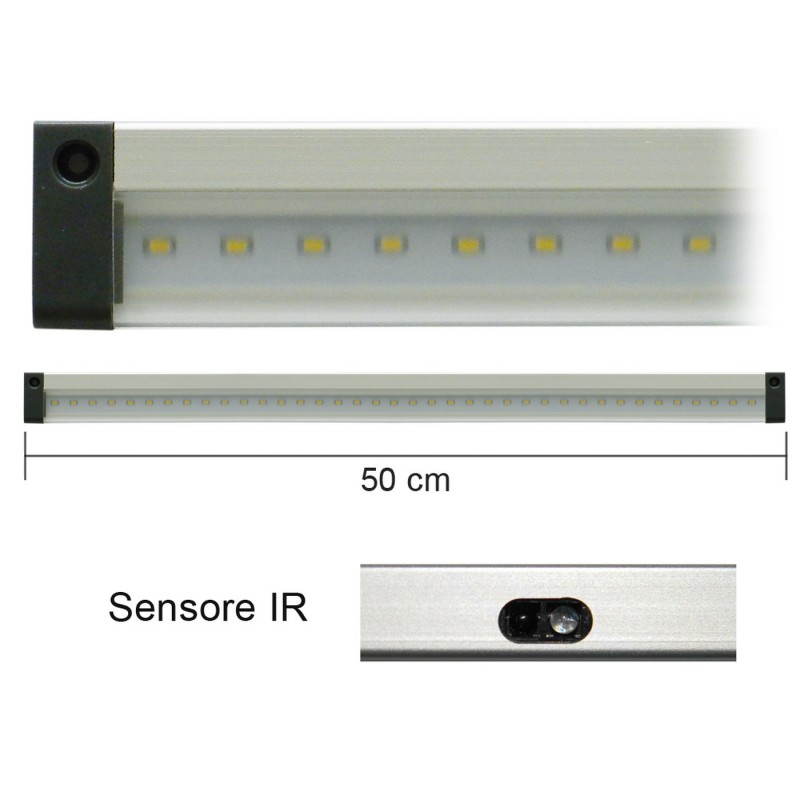

Barra LED con Sensore IR 12V 5W 430lm 4000K 50cm

Barra LED con Sensore IR 12V 5W 430lm 4000K 50cm con clip di fissaggio

Utilizzabile come luce armadio (accensione e spegnimento automatico) e come luce ambiente (accensione e spegnimento oscurando il sensore IR).

Caratteristiche generali

• Profilo piatto.

• Sensore IR.

• Possibilità di collegare più barre in serie fino ad un massimo di 2 metri.

• Corpo in alluminio e cover in PMMA.

• Grado di protezione: IP20.

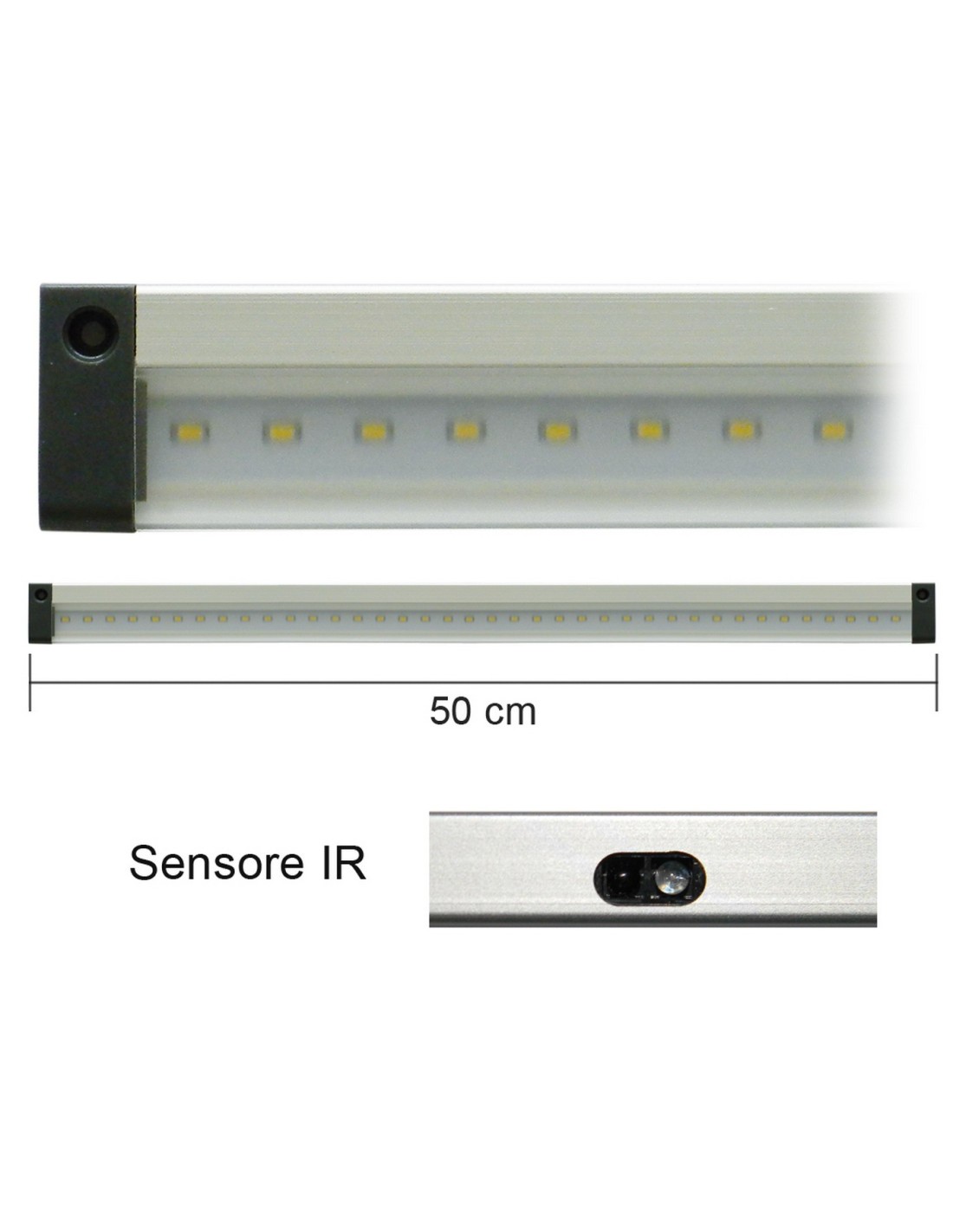

• Dimensioni: 500x28.6x9.6mm

• Peso: 136.5g.

Caratteristiche elettriche

• Ingresso: da 10.5V a 15V DC.

• Potenza: 5W.

• Temperatura di lavoro: da -25°C a 45°C.

Caratteristiche illuminotecniche

• Flusso luminoso: 430lm.

• Angolo di apertura: 90°.

• Temperatura di colore: 4000K.

• Tipo di LED: 3014 SMD.

• Numero di LED: 45.

• Vita utile: 30000 ore.

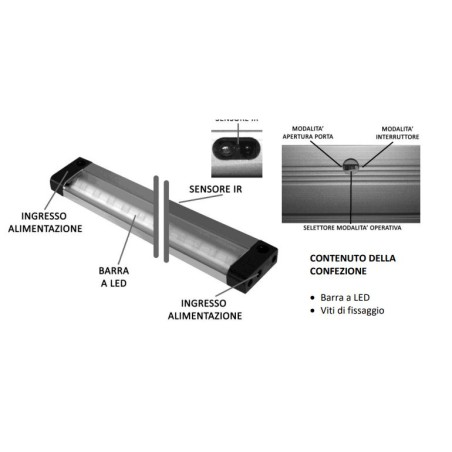

OPERAZIONI PRELIMINARI

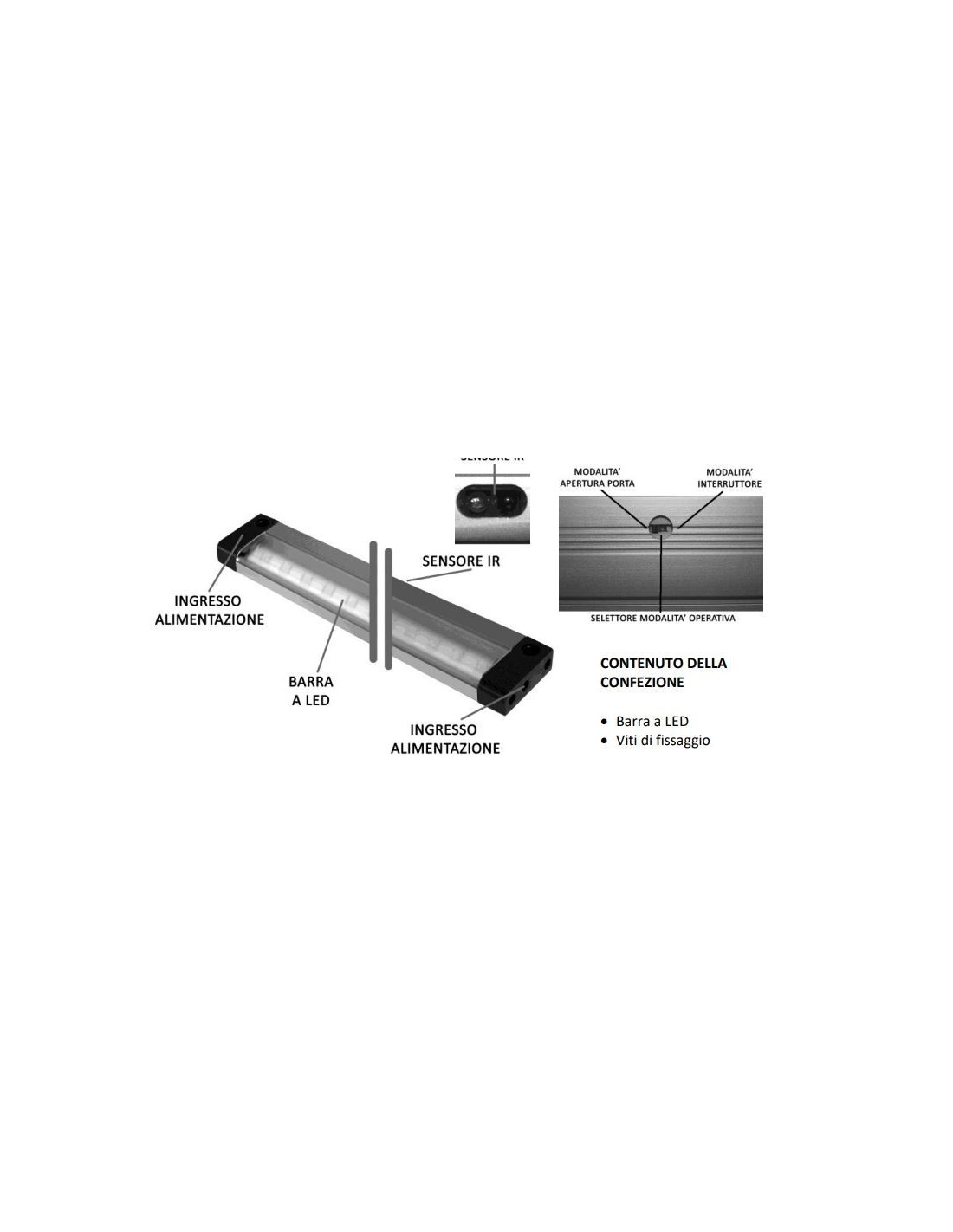

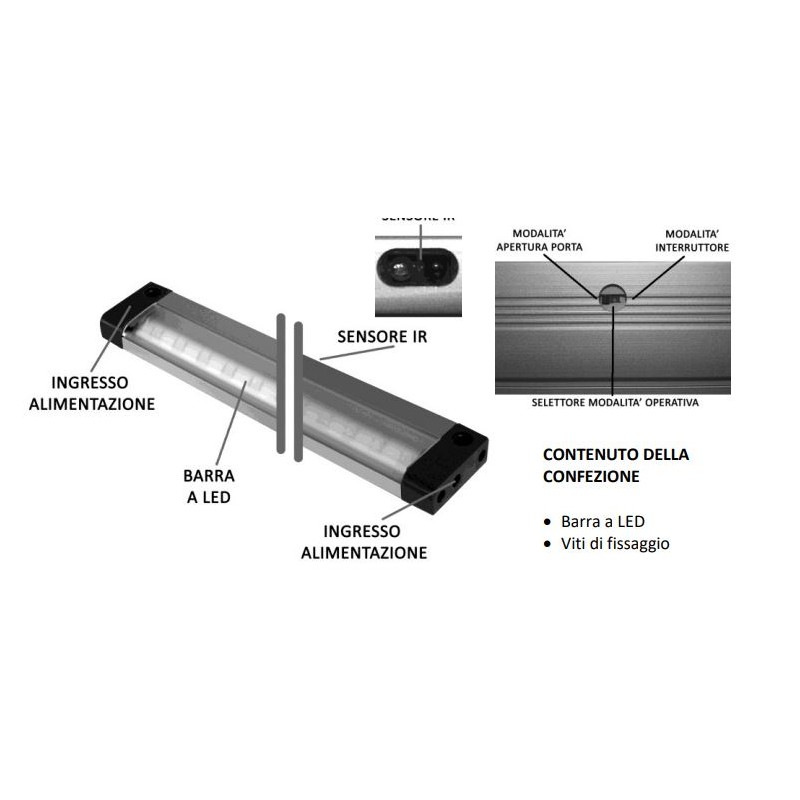

Collegare la sorgente di alimentazione ad uno dei due ingressi alimentazione. Ora la barra a LED si illuminerà. Posizionando un oggetto piatto (ad esempio un cartoncino) di fronte al sensore IR, la barra a LED si spegnerà. Ora spostare il selettore della modalità operativa dall’altro lato e passare di fronte al sensore IR con un oggetto piatto. La barra a LED si spegnerà. Passando nuovamente di fronte al sensore IR con l’oggetto piatto la barra a LED si illuminerà nuovamente.

COLLEGAMENTO DI PIU’ BARRE IN SERIE

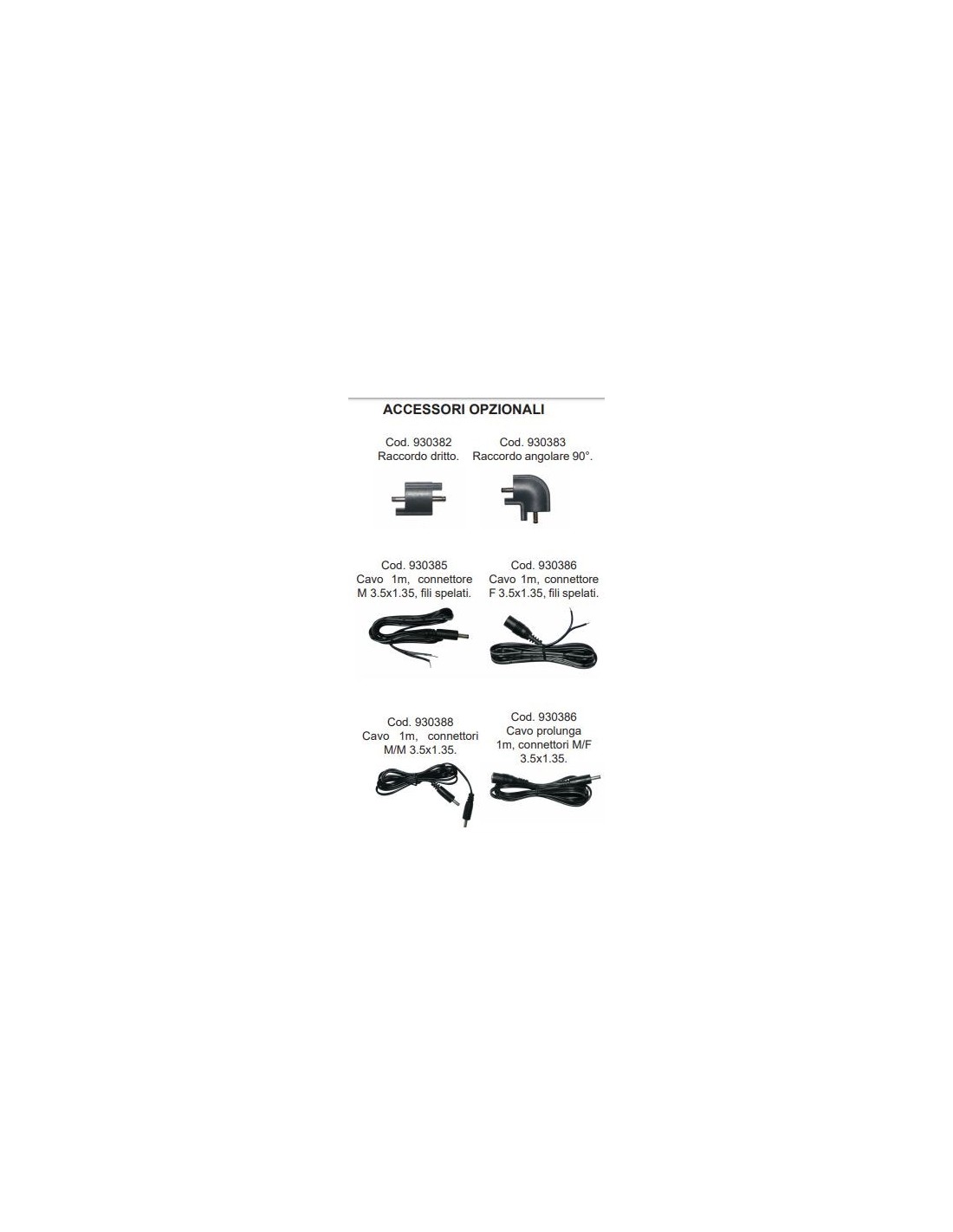

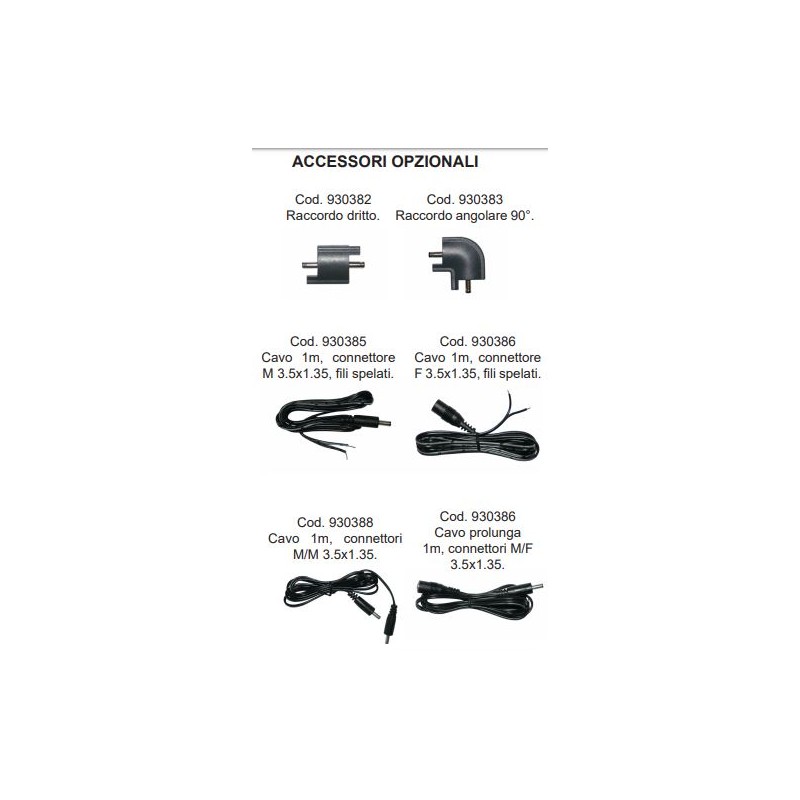

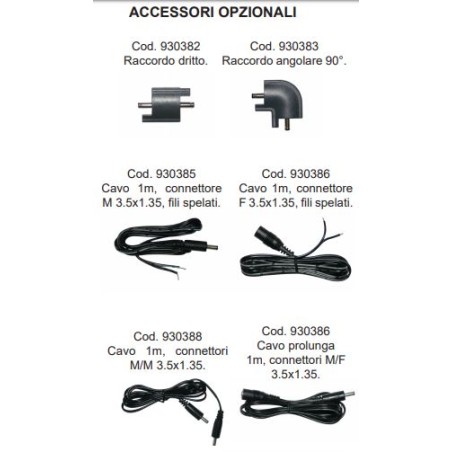

Mediante l’utilizzo degli appositi raccordi opzionali è possibile collegare in serie più barre tra loro.

Si potrà comporre una barra LED lunga al massimo 2 metri.

Il collegamento di più barre con gli appositi raccordi permette di poter alimentare tutte le barre a LED con un’unica sorgente di alimentazione. Sarà comunque il sensore di ogni barra a LED a determinare se la barra deve essere illuminata oppure spenta.

FUNZIONE DEL SENSORE IR

Il sensore IR (infrarosso) permette alle barre a LED AlcaPower di operare secondo due modalità ben distinte:

MODALITA’ APERTURA PORTA

Questa modalità permette di far illuminare la barra a LED ogni volta che il sensore IR non è oscurato da un oggetto.

Ad esempio, se la barra a LED viene installata dietro alla porta di un armadio, quando questa sarà

chiusa, la barra a LED sarà spenta; quando la porta sarà aperta, la barra a LED sarà illuminata.

Per selezionare questa modalità posizionare il selettore per la modalità dal lato “MODALITA’

APERTURA PORTA”.

MODALITA’ INTERRUTTORE

Questa modalità consente di accendere e spegnere la barra a LED AlcaPower semplicemente oscurando momentaneamente il sensore. Questa modalità consente di avere un punto luce completamente indipendente con la possibilità di accenderlo e spegnerlo a piacimento. Per selezionare questa modalità posizionare il selettore per la modalità dal lato “MODALITA’ INTERRUTTORE”.

Utilizzare cavetto 14904 da 1 metro con connettore maschio

Utilizzare connettore 14905 per collegare in serie due barre
