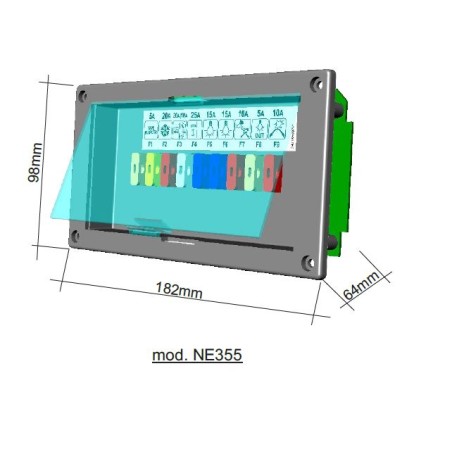

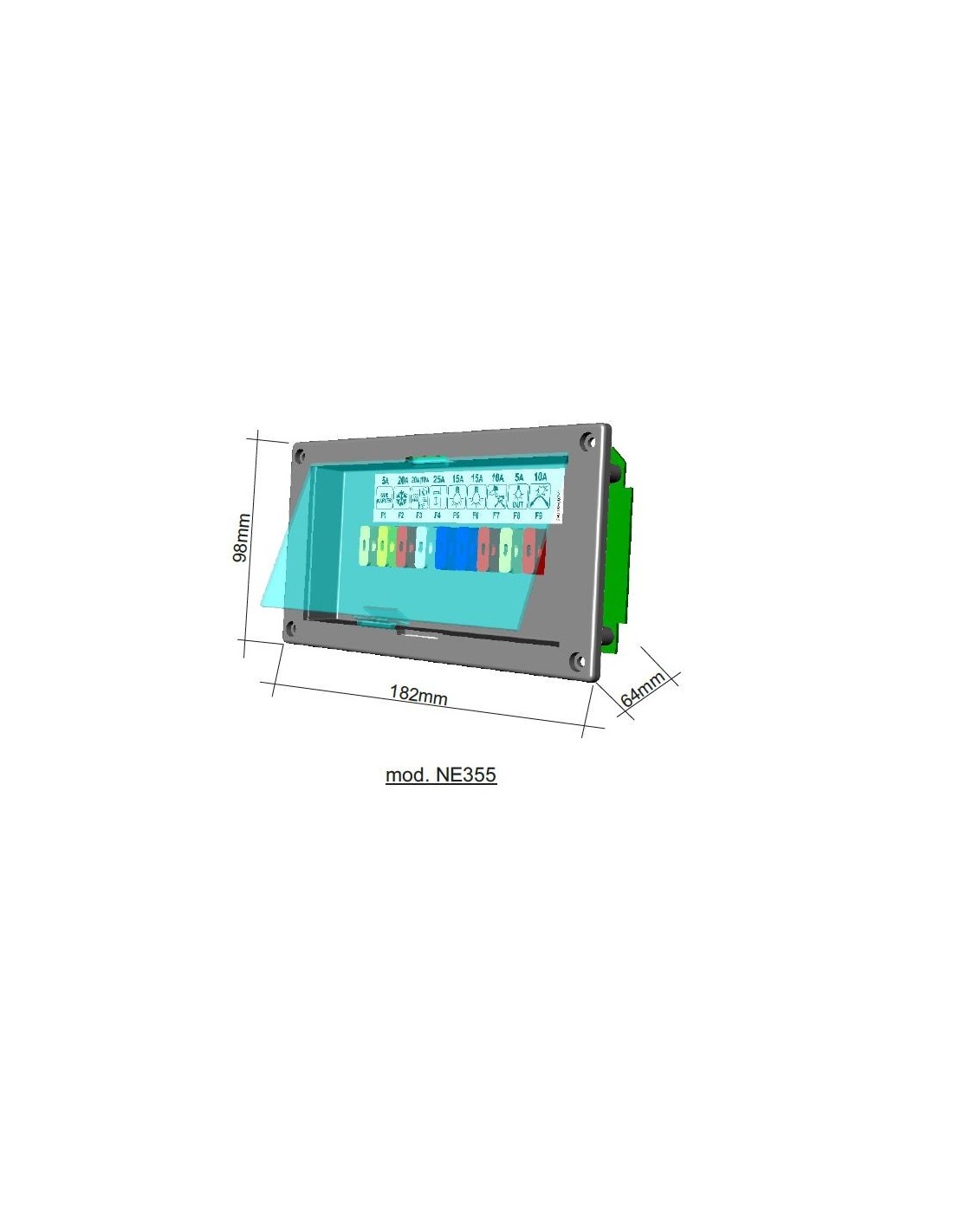

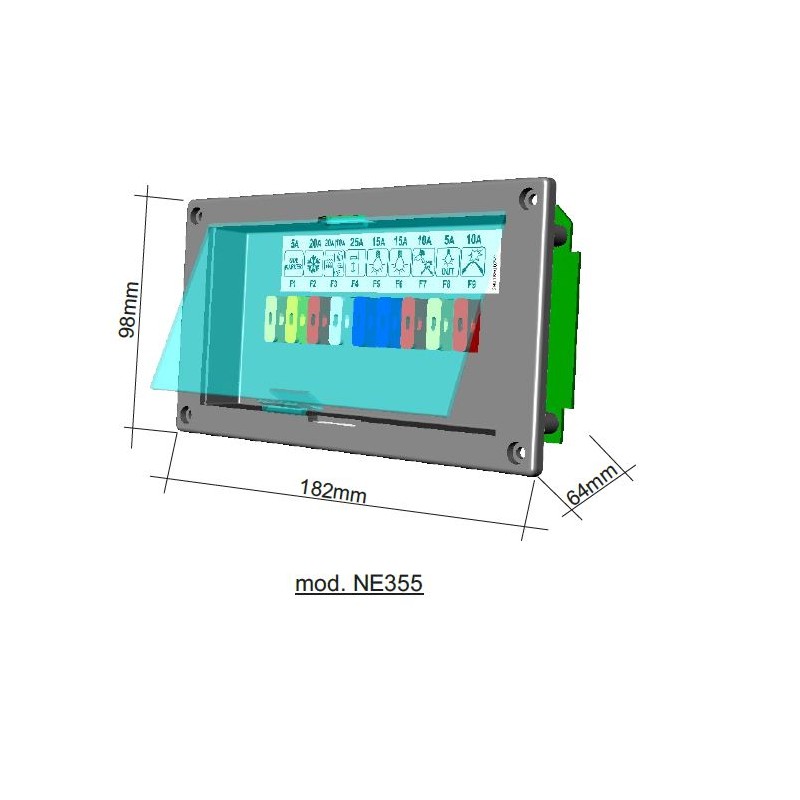

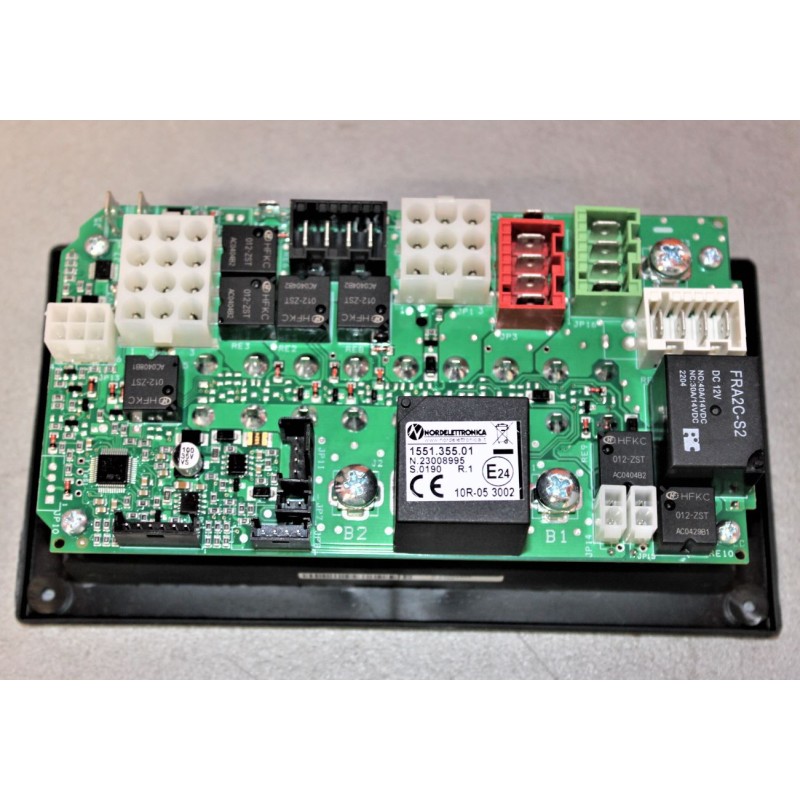

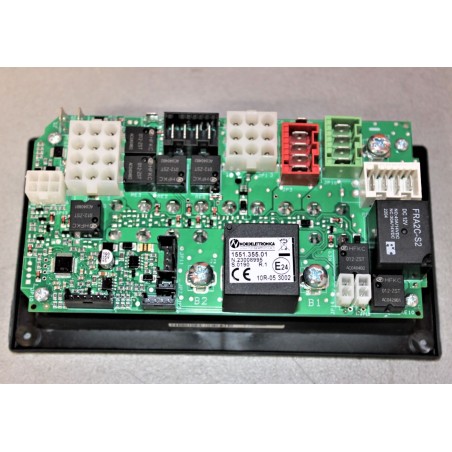

1551.355.01 STANDARD – SICHERUNGSHALTERSCHALTER NE355_S

1551.355.01 STANDARD – NE355_S SICHERUNGSHALTER, auch auf SEA montiert

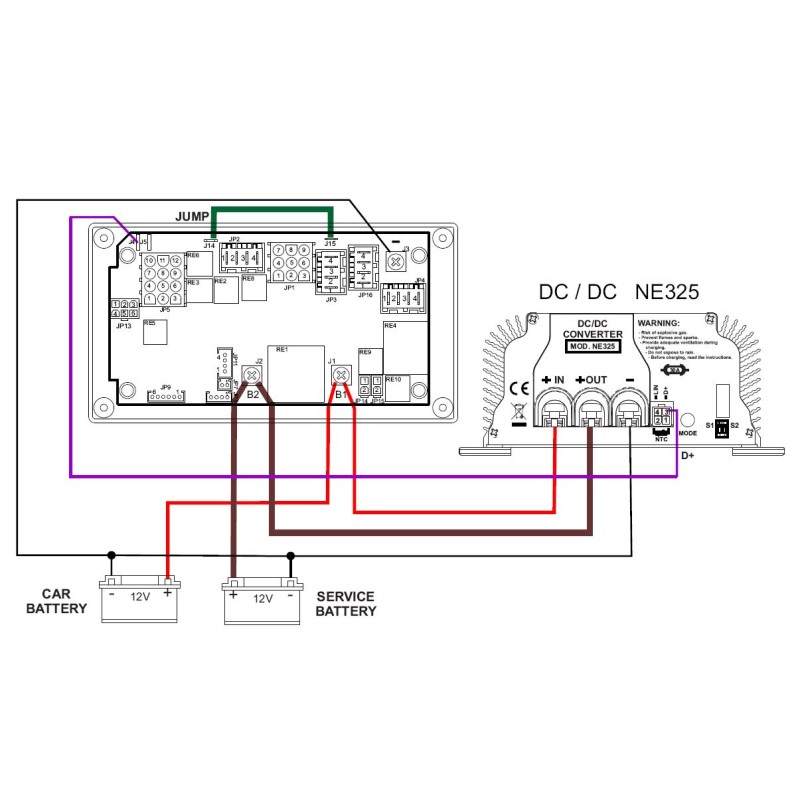

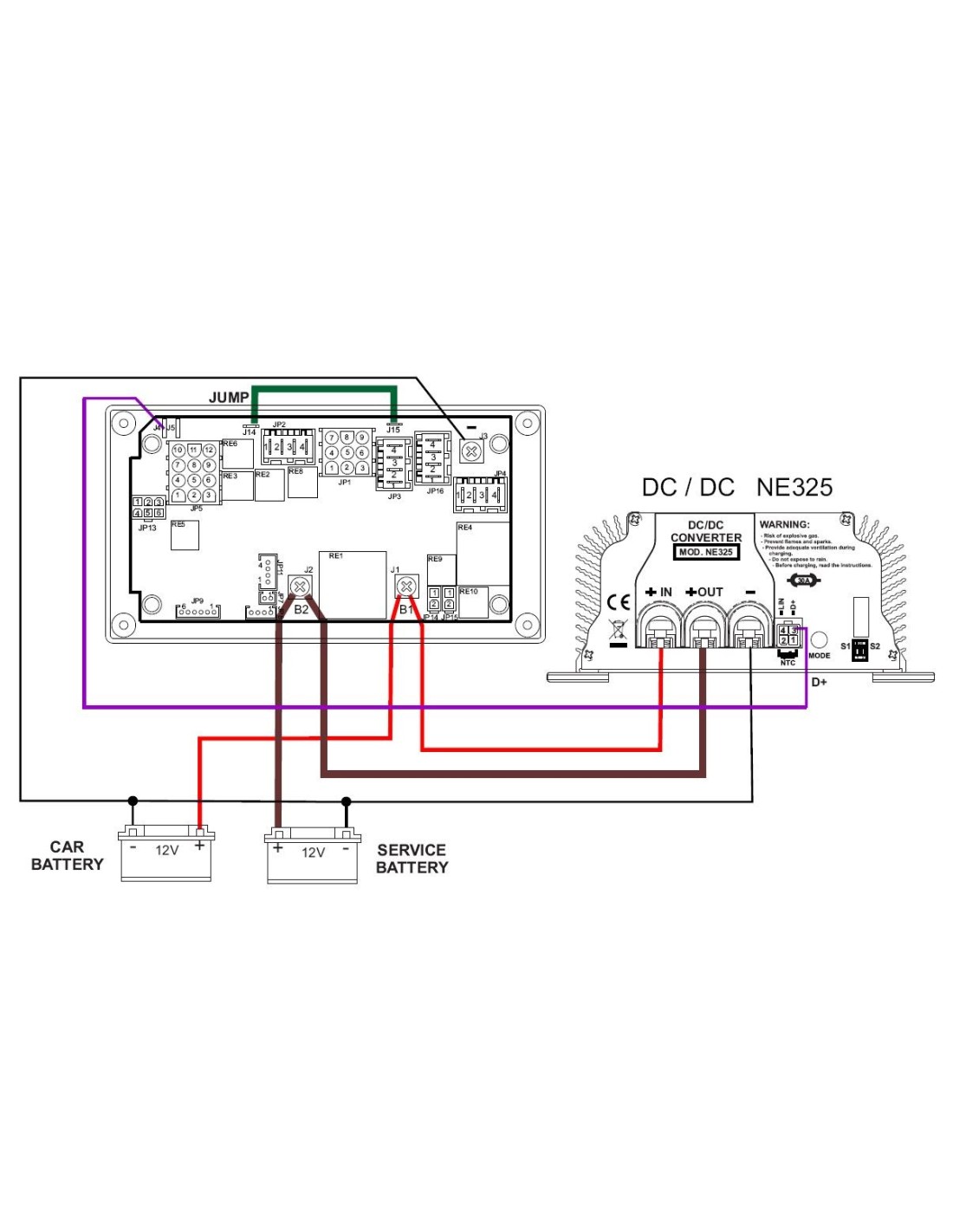

Ersetzt den alten NE185. AUFMERKSAMKEIT. In manchen Fällen ist es notwendig, die Verkabelung mit dem Kit 15869 anzupassen

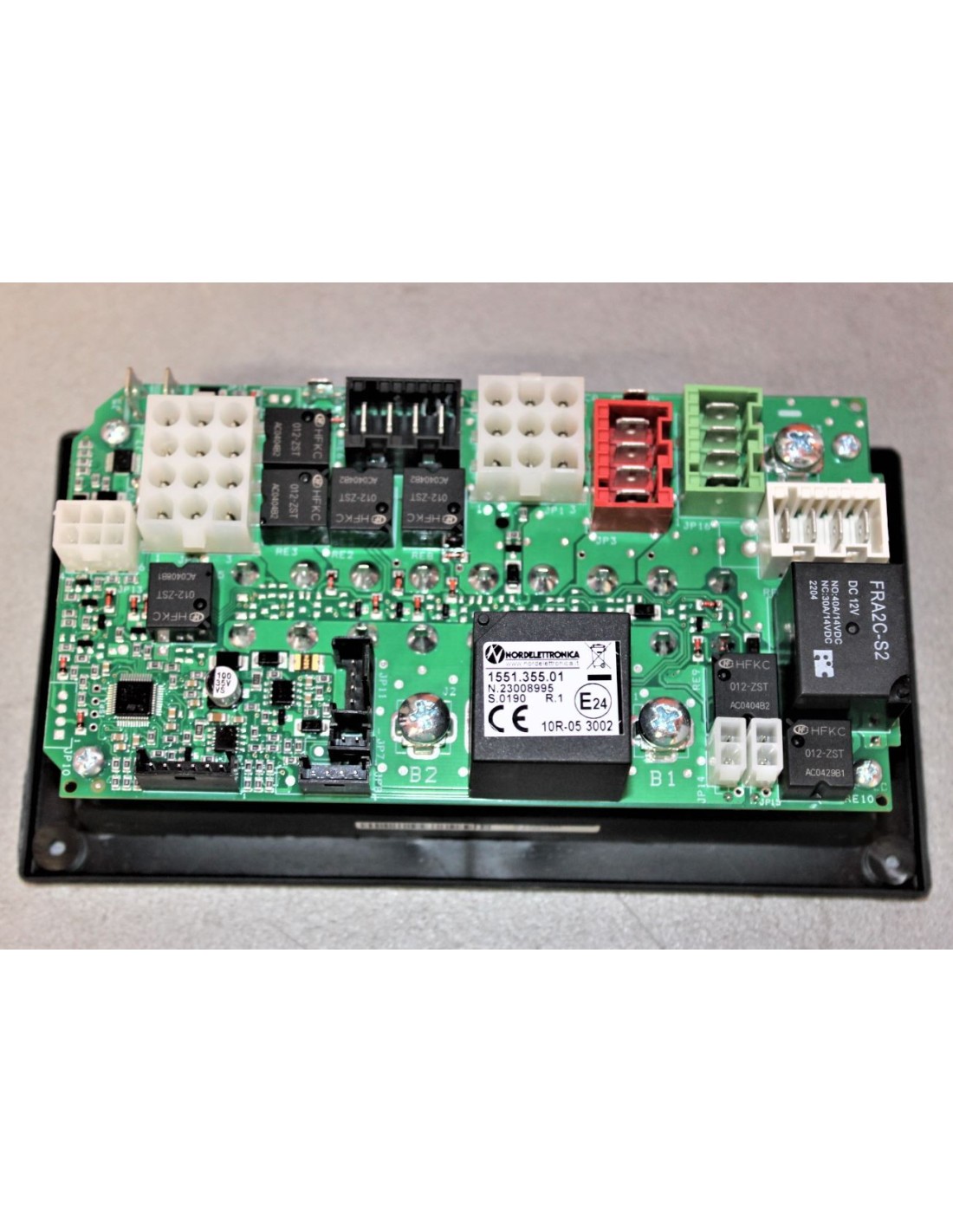

Dieser Sicherungshalter-Shunt unterscheidet sich vom NE355_T TRIGANO durch einige andere Funktionen wie Füllstandsablesung und Verwaltung von Hilfsausgängen und das Fehlen einer Sicherung für den Anschluss an das Klappbett.

In den beigefügten Dokumenten finden Sie die Gebrauchs- und Installationsanleitung.

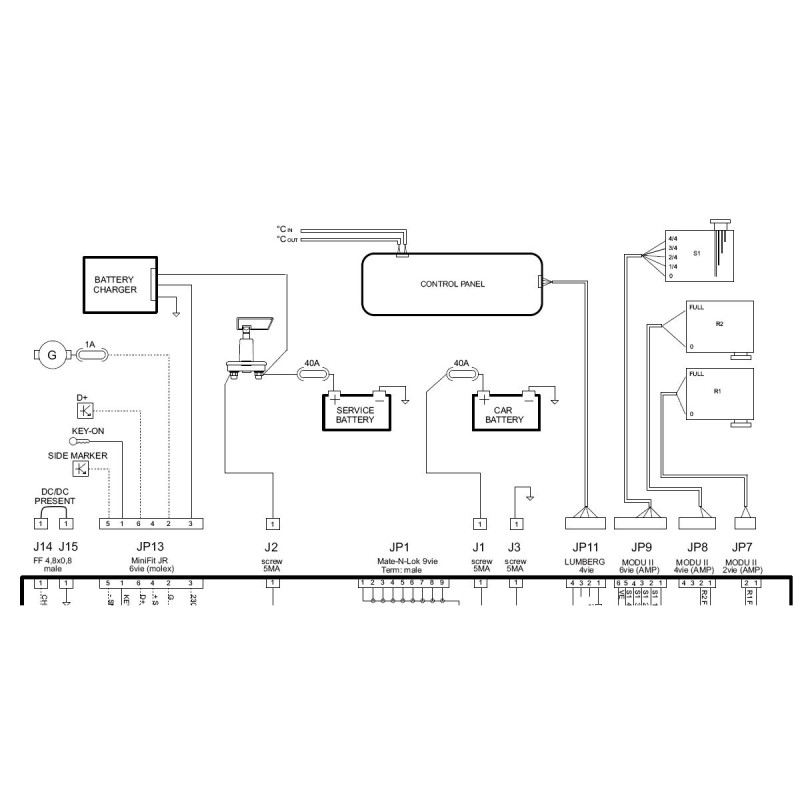

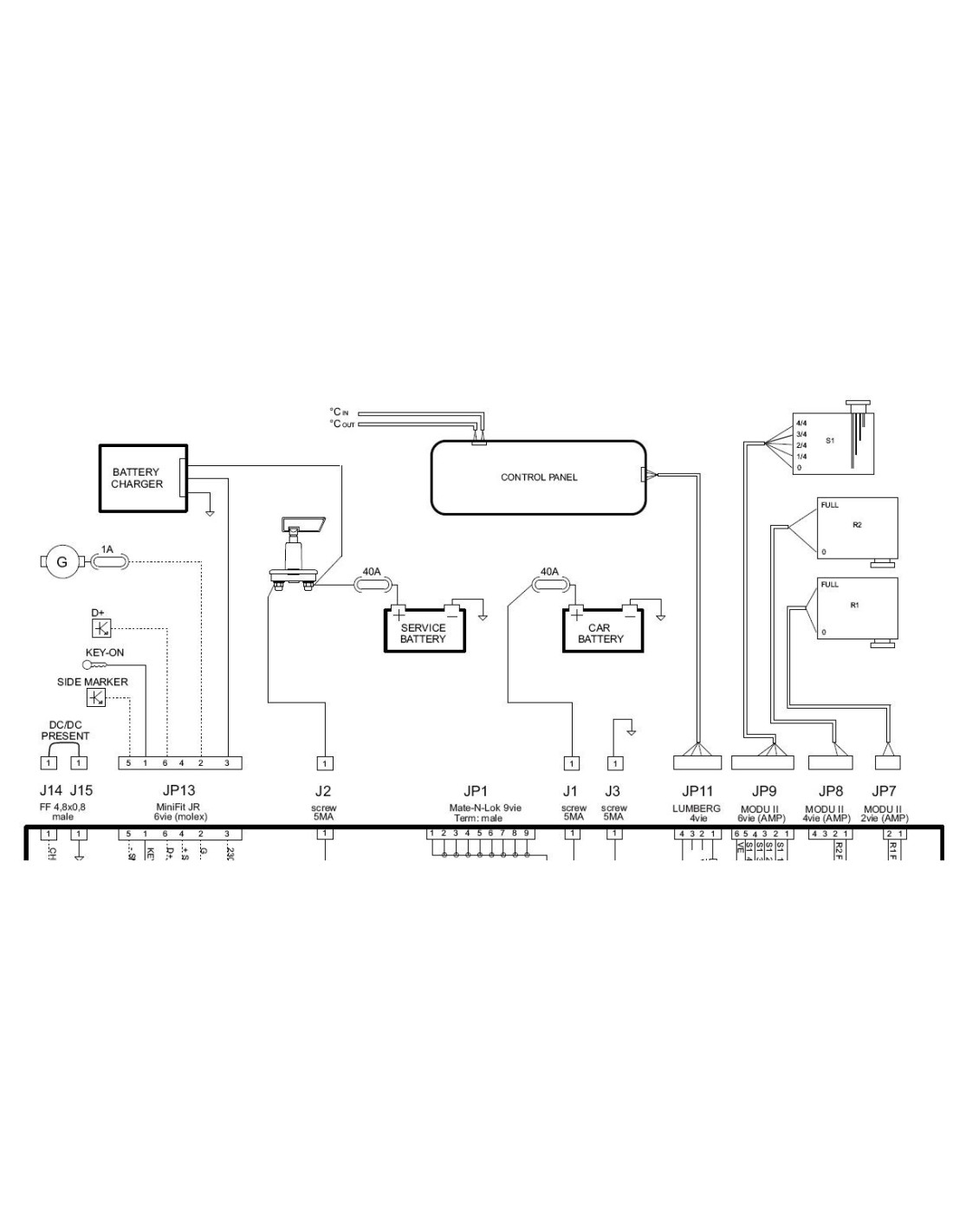

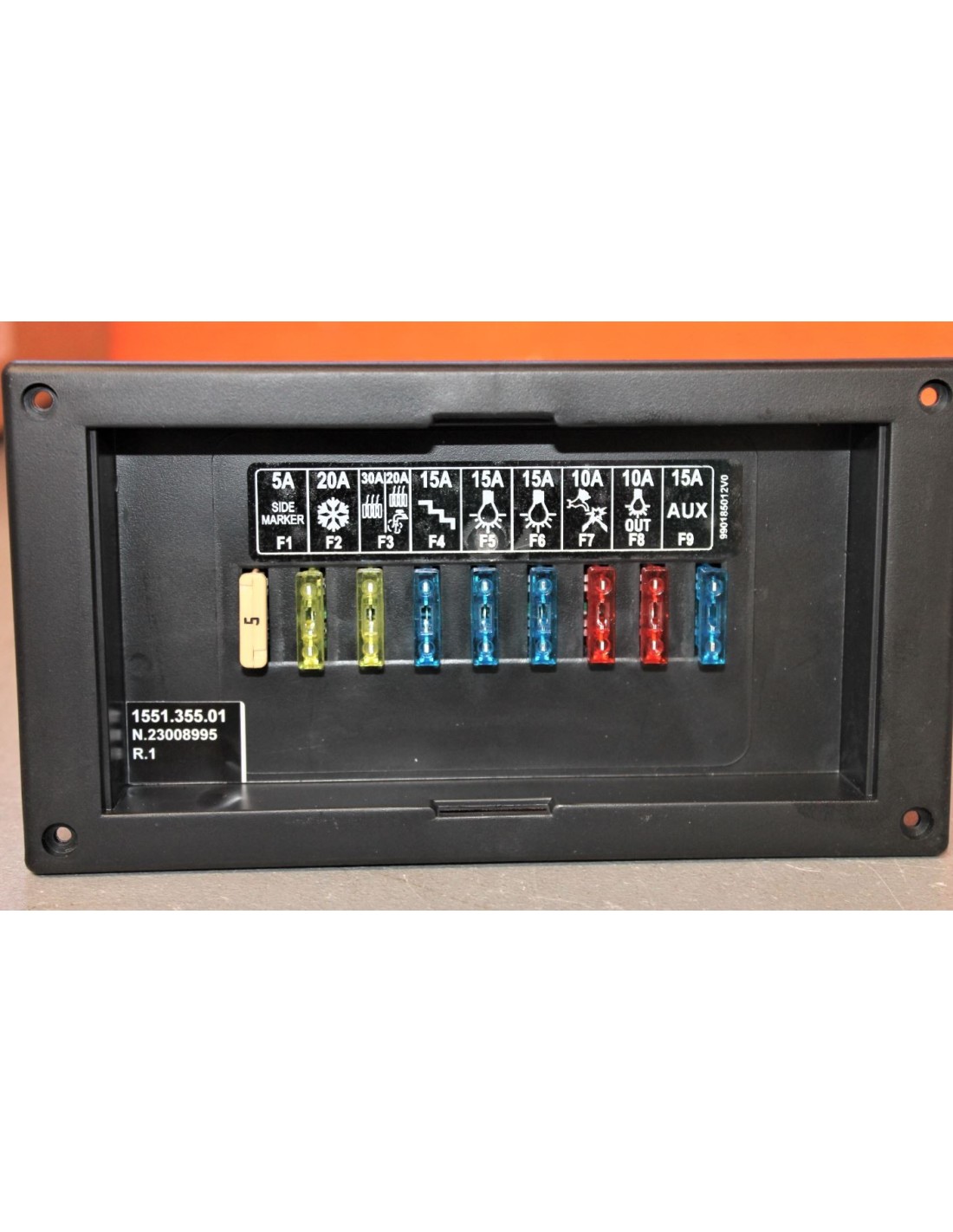

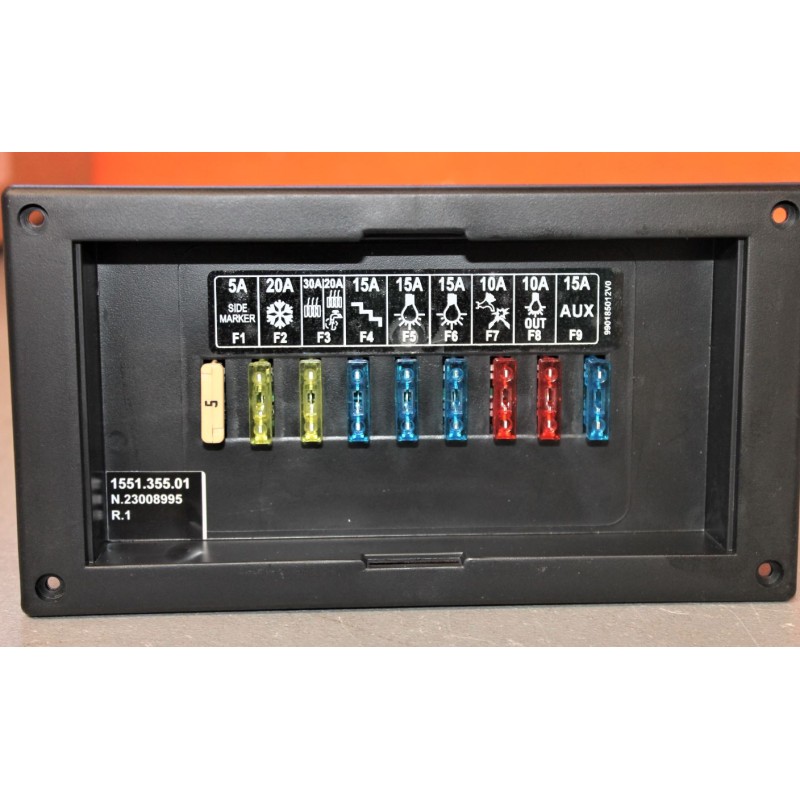

Angeschlossene Versorgungseinrichtungen und Sicherungen:

• F1: 5A-Sicherung an die Autobatterie angeschlossen, um die Seitenmarkierungsleuchten mit Strom zu versorgen.
• F2: 20-A-Sicherung, angeschlossen an die Betriebsbatterie, um den Kühlschrank mit Strom zu versorgen.
• F3: 30A/20A-Sicherung direkt an die Betriebsbatterie für WEBASTO (30A) oder AUX (20A) Stromversorgung angeschlossen.
• F4: 15-A-Sicherung, direkt an die Betriebsbatterie angeschlossen , für Stufenstrom
• F5: 15-A-Sicherung, angeschlossen an den Hauptlichtschalter, um die Light_1-Einheit mit Strom zu versorgen
• F6: 15-A-Sicherung, angeschlossen an den Hauptlichtschalter, um die Luci_2-Gruppe mit Strom zu versorgen.
• F7: 10-A-Sicherung, direkt an die Servicebatterie angeschlossen, um den Kühlschrank und den Herd einzuschalten, und an den Pumpenschalter, um die Wasserpumpe mit Strom zu versorgen
• F8: 10-A-Sicherung, direkt an die Betriebsbatterie angeschlossen, um die Innenbeleuchtung und den externen Lichtschalter mit Strom zu versorgen
• F9: 15A-Sicherung an AUX-Schalter angeschlossen
