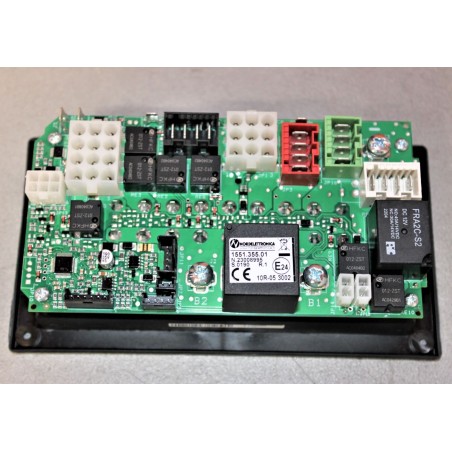

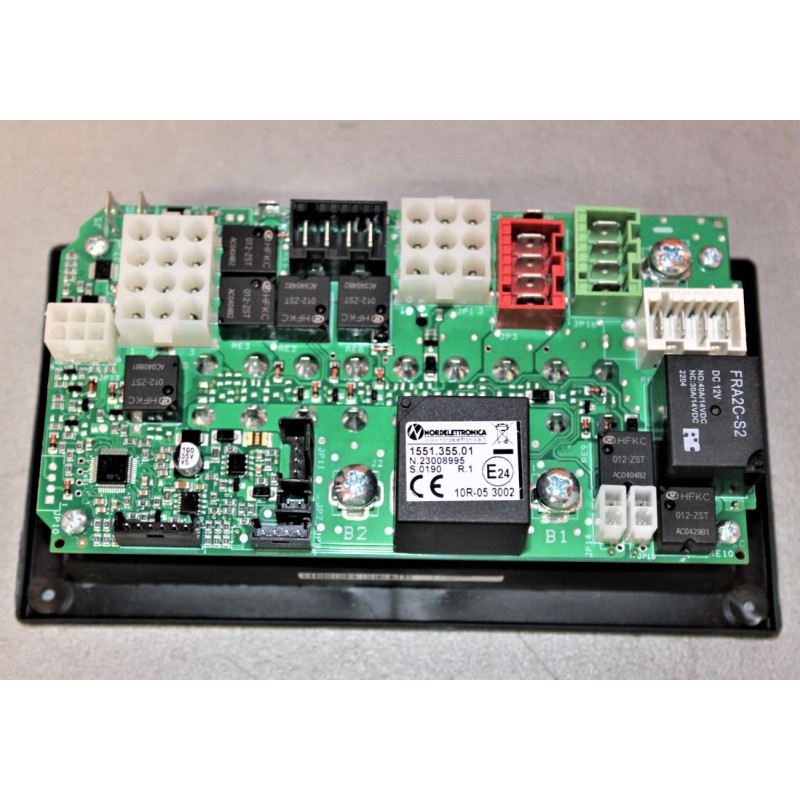

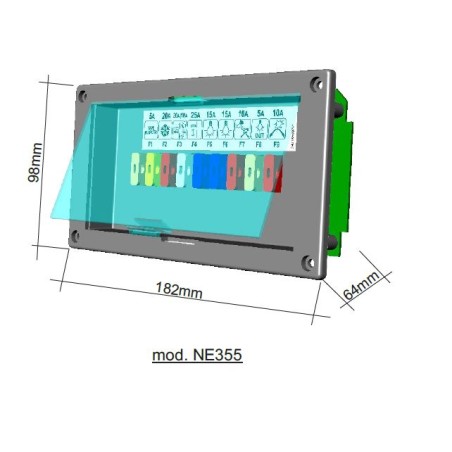

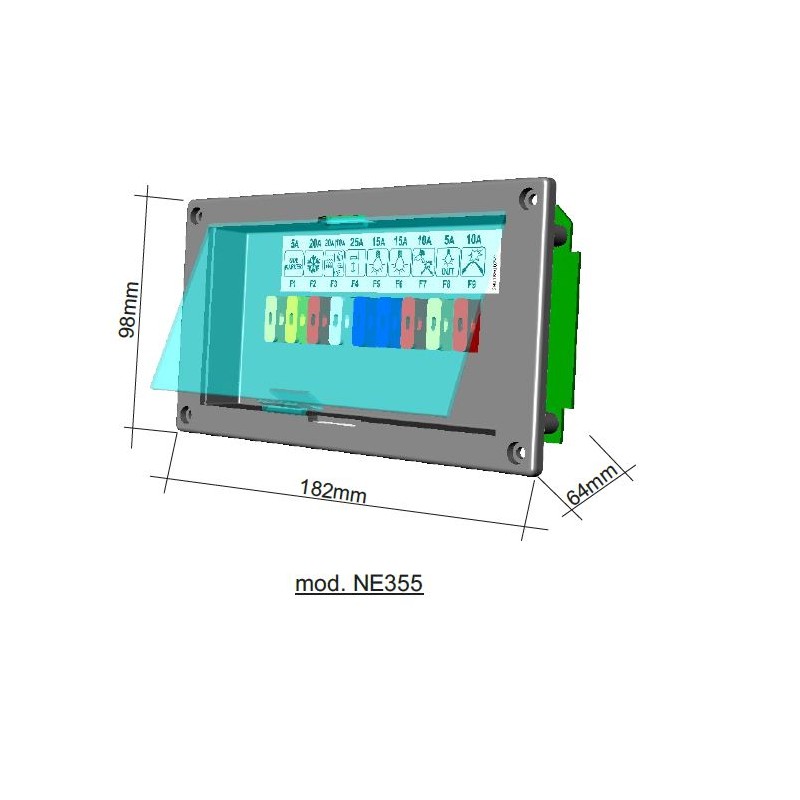

1551.355.01 STANDARD - INTERRUPTEUR PORTE-FUSIBLE NE355_S

1551.355.01 STANDARD - NE355_S PORTE FUSIBLE également monté sur SEA

Remplace l'ancien NE185. ATTENTION. Dans certains cas il est nécessaire d'adapter le câblage avec le kit 15869

Ce shunt porte-fusible diffère du NE355_T TRIGANO par certaines fonctions différentes telles que la lecture de niveau et la gestion des sorties auxiliaires et l'absence de fusible pour la connexion au lit rabattable.

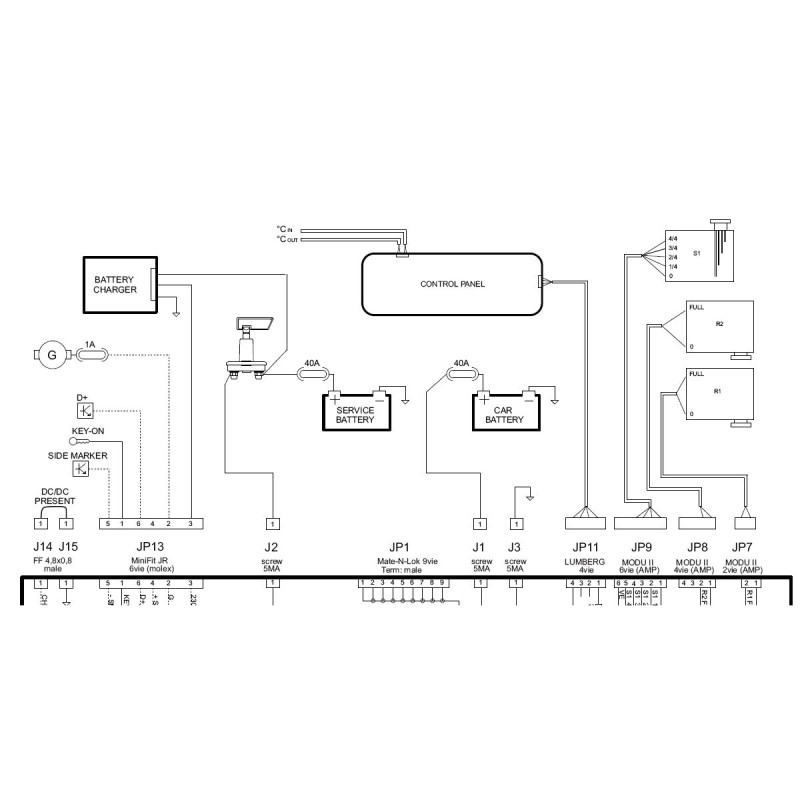

Dans les documents joints vous trouverez le manuel d'utilisation et d'installation.

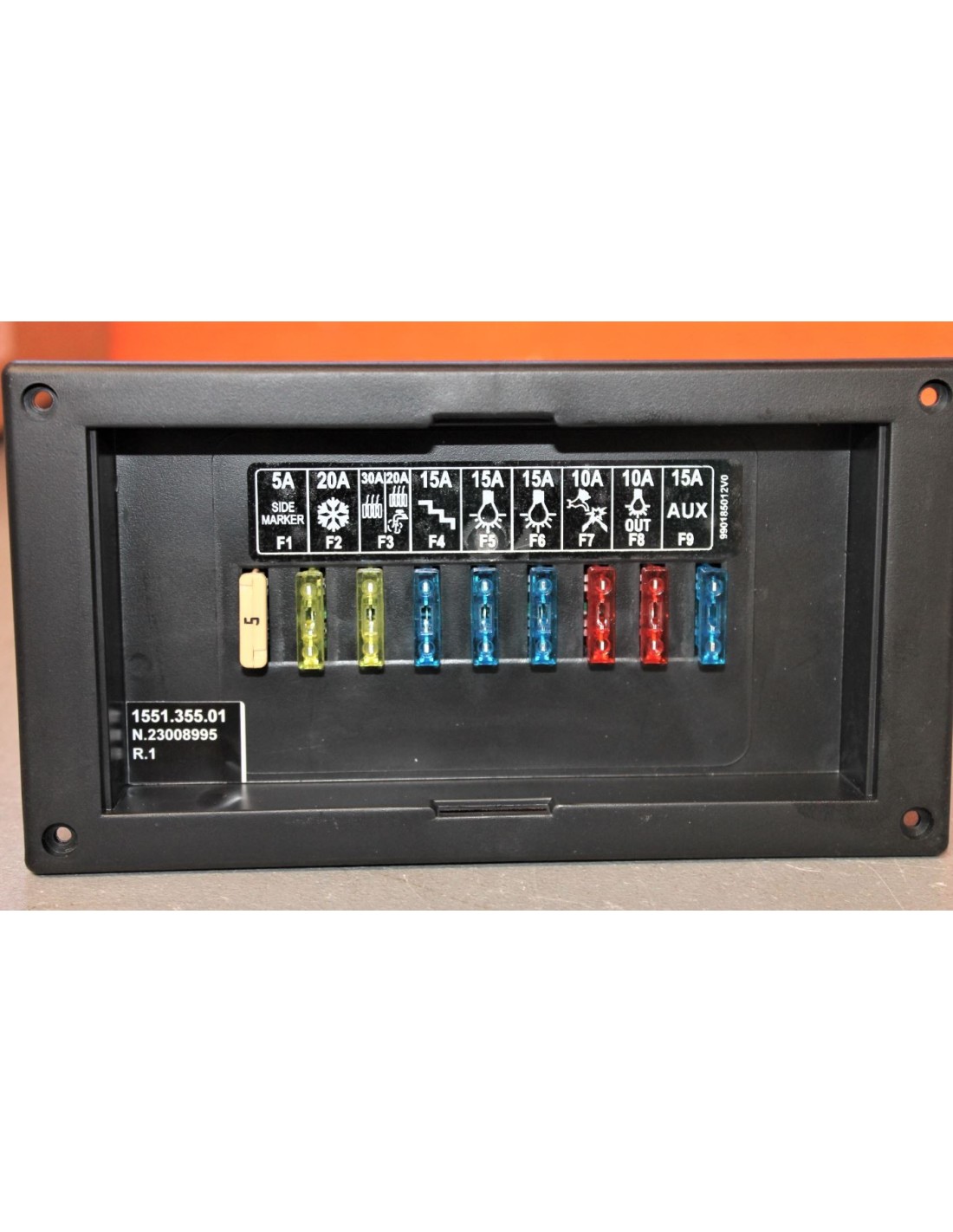

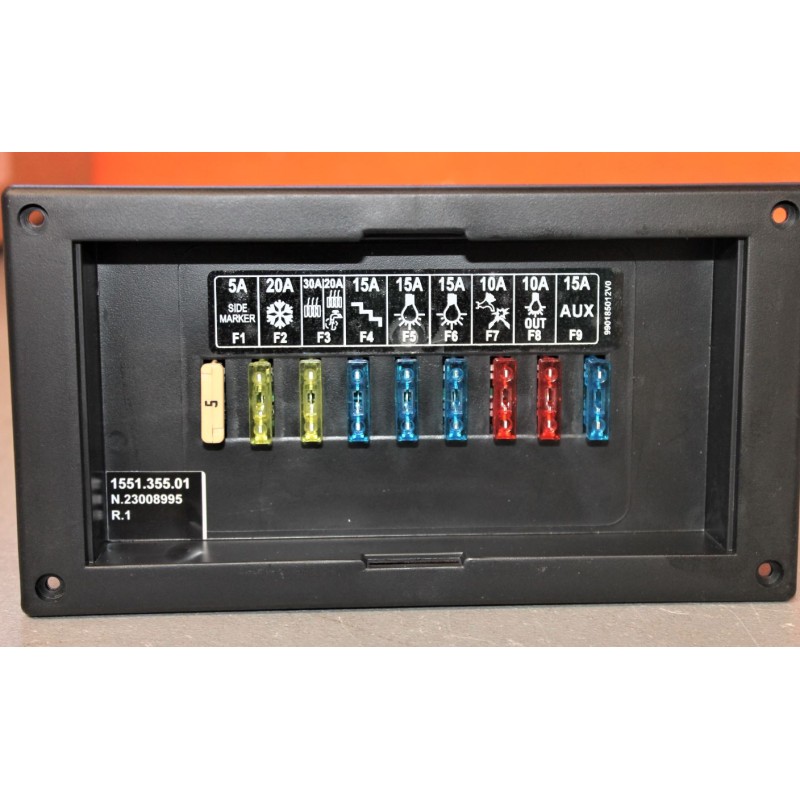

Utilitaires et fusibles connectés :

• F1 : Fusible 5A connecté à la batterie de la voiture pour alimenter les feux de position latéraux.
• F2 : Fusible 20A connecté à la batterie de services pour alimenter le réfrigérateur.
• F3 : Fusible 30A/20A connecté directement à la batterie de services pour alimentation WEBASTO (30A) ou AUX (20A).
• F4 : fusible 15A connecté directement à la batterie de services pour l'alimentation progressive
• F5 : fusible 15 A connecté à l’interrupteur principal de l’éclairage pour alimenter l’unité Light_1
• F6 : fusible 15A connecté à l'interrupteur principal de l'éclairage pour alimenter le groupe Luci_2.
• F7 : fusible 10A connecté directement à la batterie de service pour allumer le réfrigérateur, la cuisinière et à l'interrupteur de la pompe pour alimenter la pompe à eau
• F8 : Fusible 10A connecté directement à la batterie de services pour alimenter les lumières de courtoisie et l'interrupteur d'éclairage extérieur
• F9 : fusible 15 A connecté au commutateur AUX
