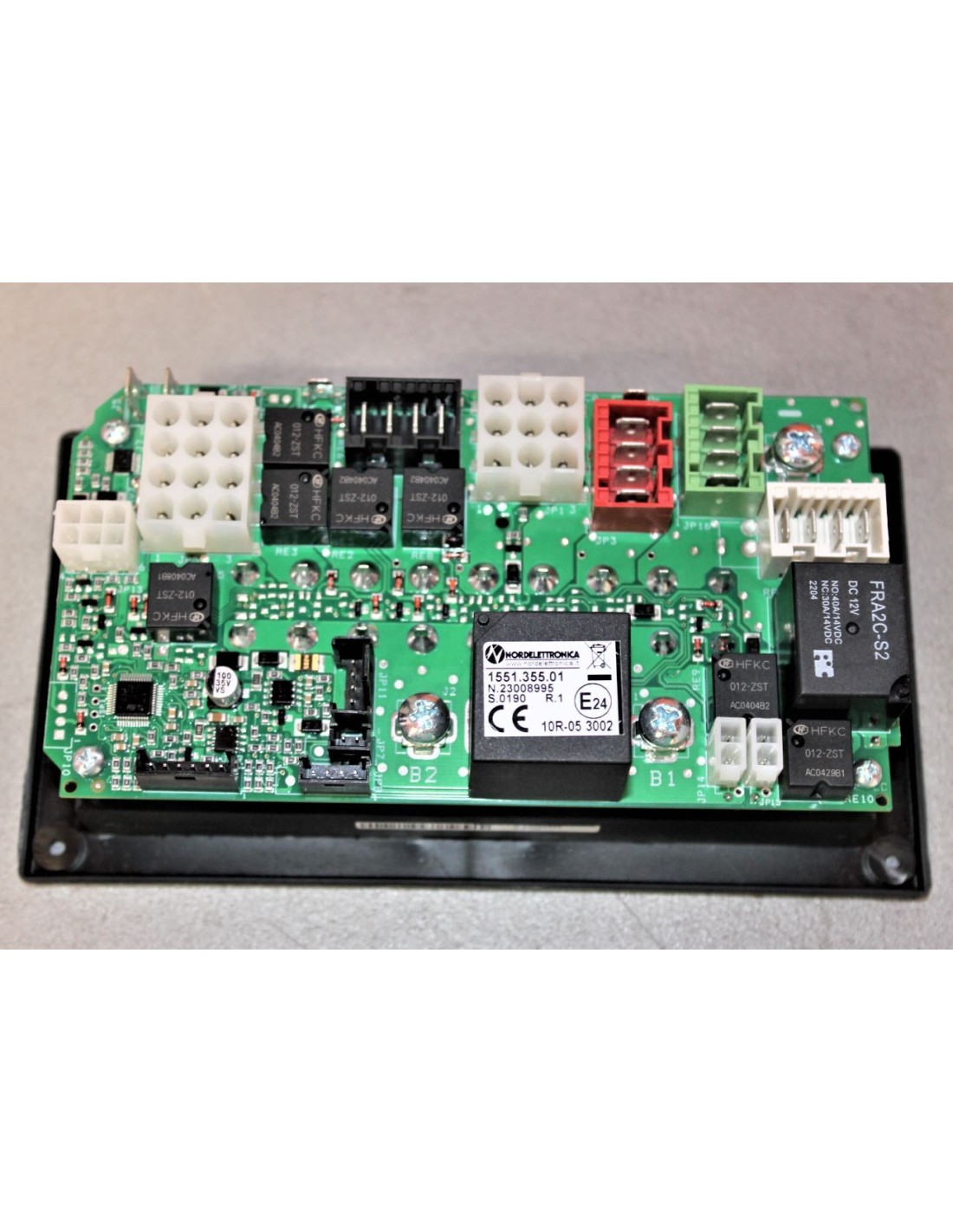

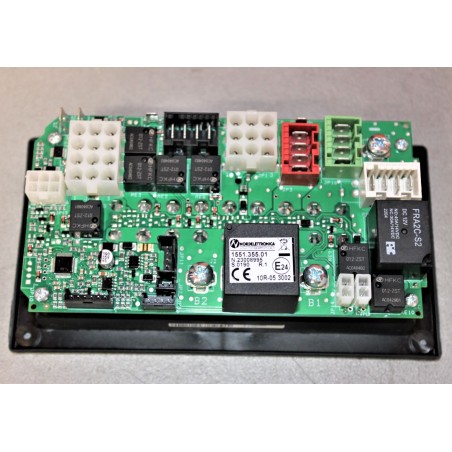

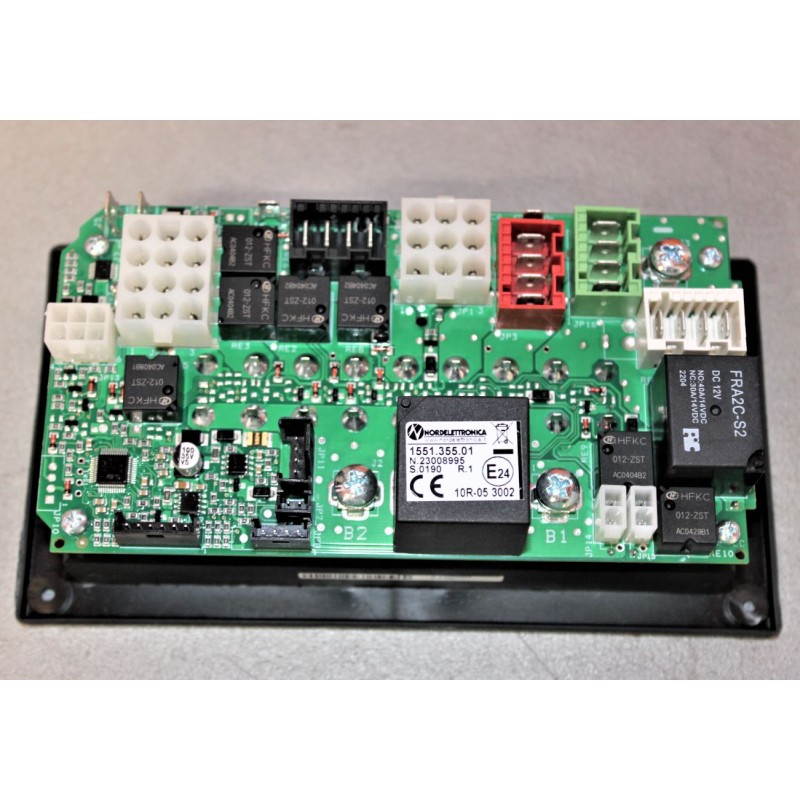

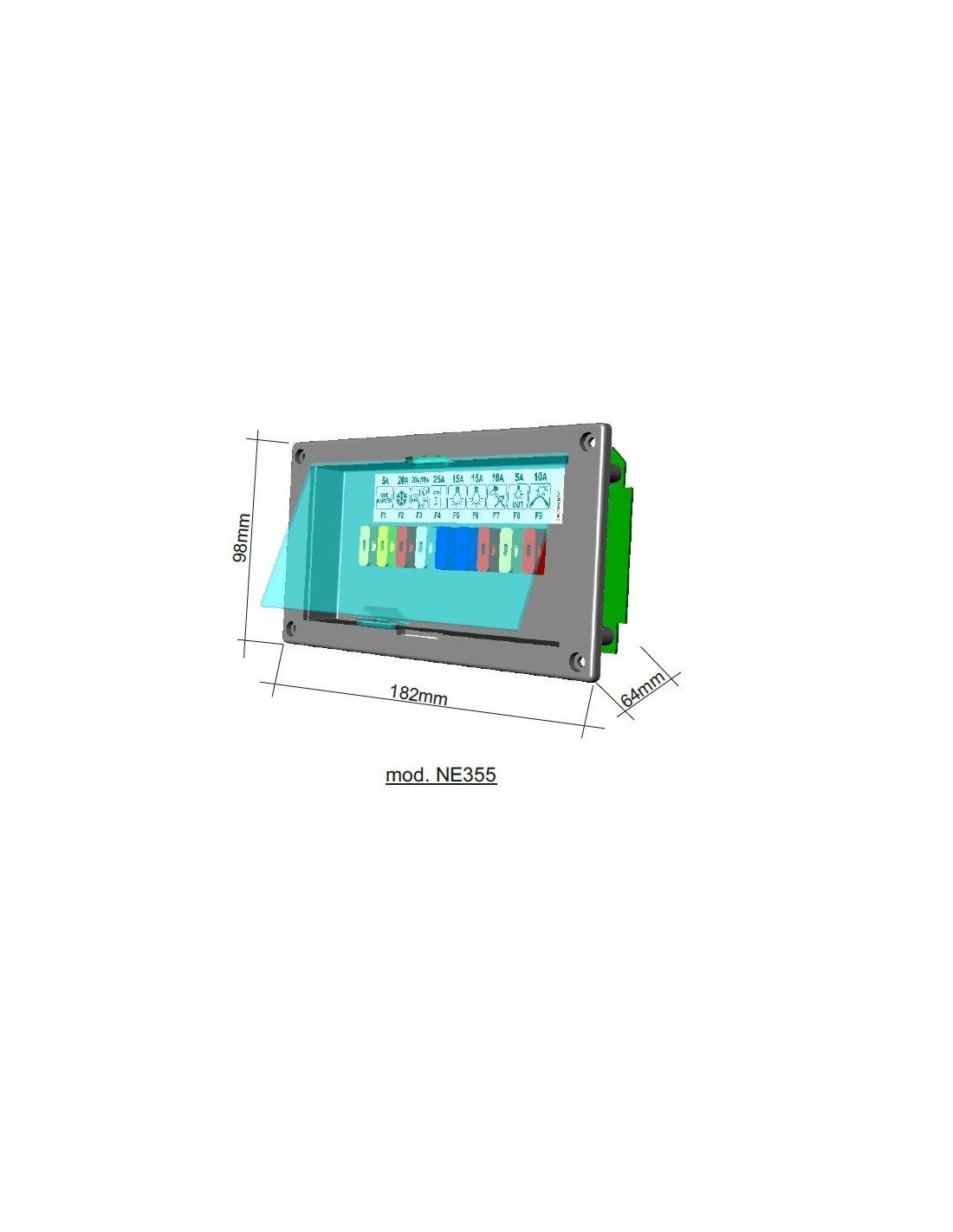

1551.355.01 STANDARD - DERIVATORE PORTAFUSIBILI NE355_S

1551.355.01 STANDARD - DERIVATORE PORTAFUSIBILI NE355_S montato anche su SEA

Sostituisce il vecchio NE185. ATTENZIONE. In alcuni casi occorre adattare il cablaggio con il kit 15869. Eguale al 1551.185.03.

Questo derivatore portafusibili differisce dal NE355_T TRIGANO per alcune diverse funzioni quali la lettura dei livelli e gestione uscite ausiliarie e mancanza del fusibile per il collegamento al letto basculante.

In documenti allegati troverete il manuale di uso ed installazione.

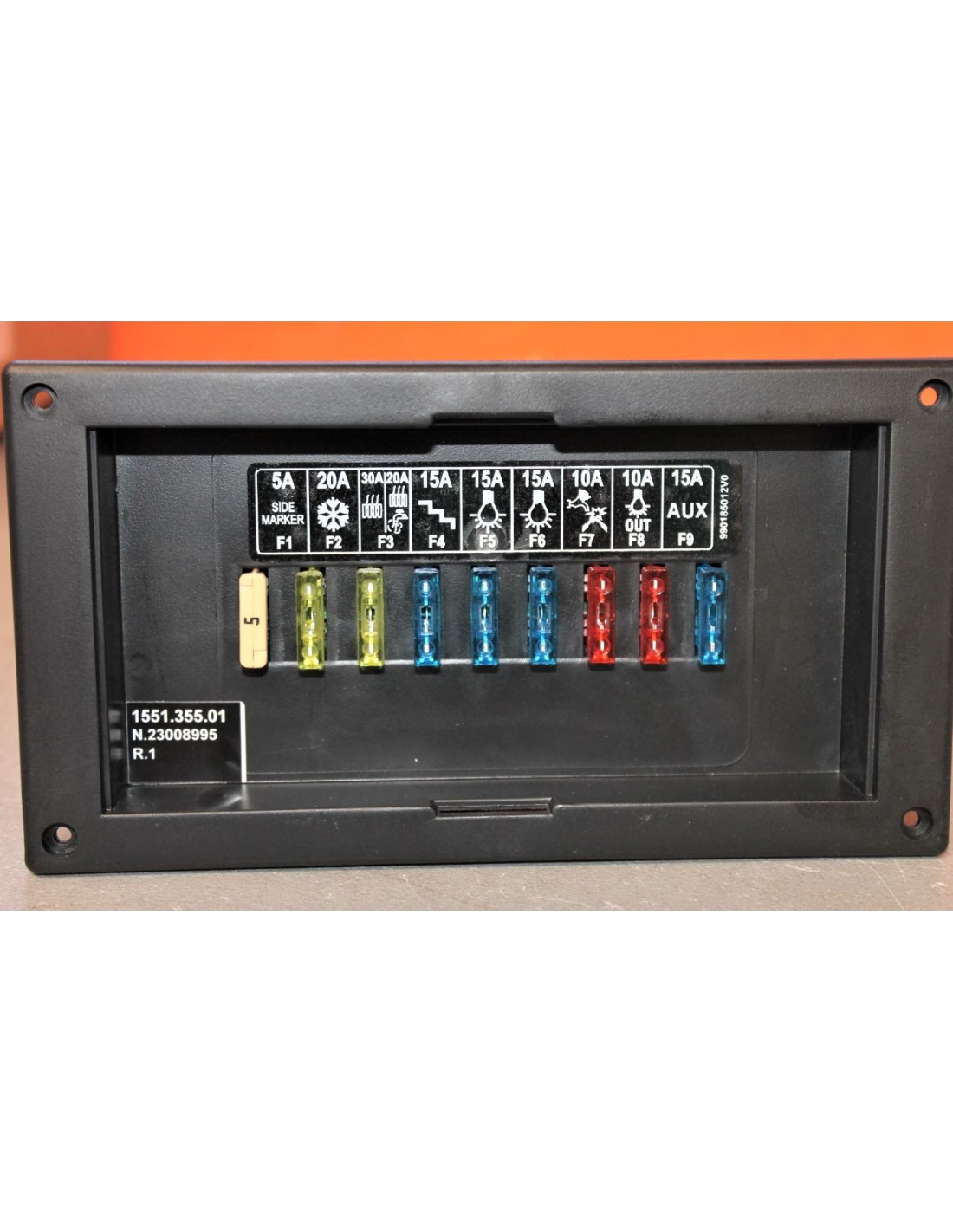

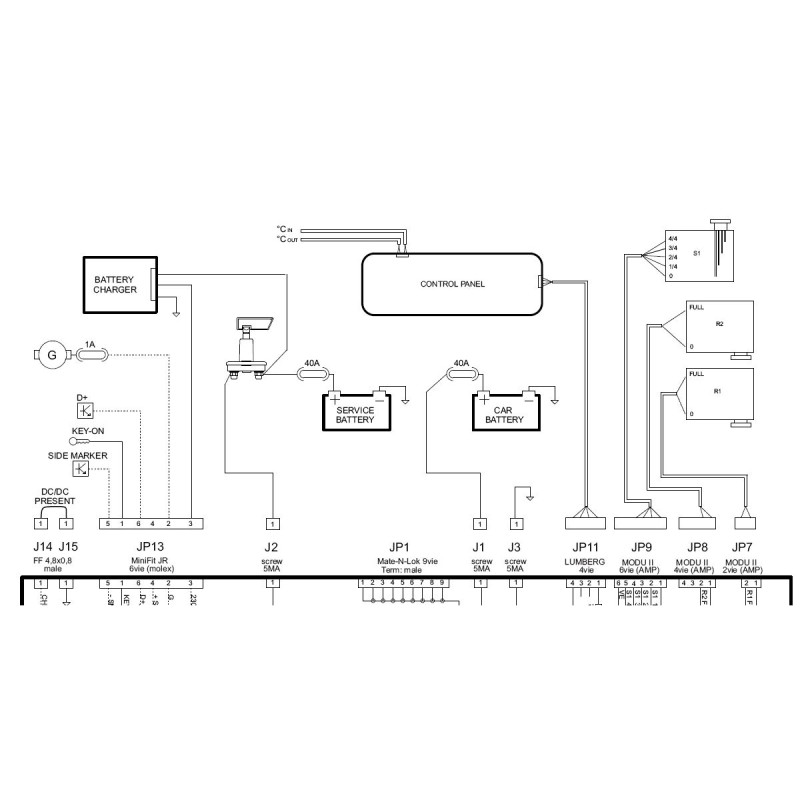

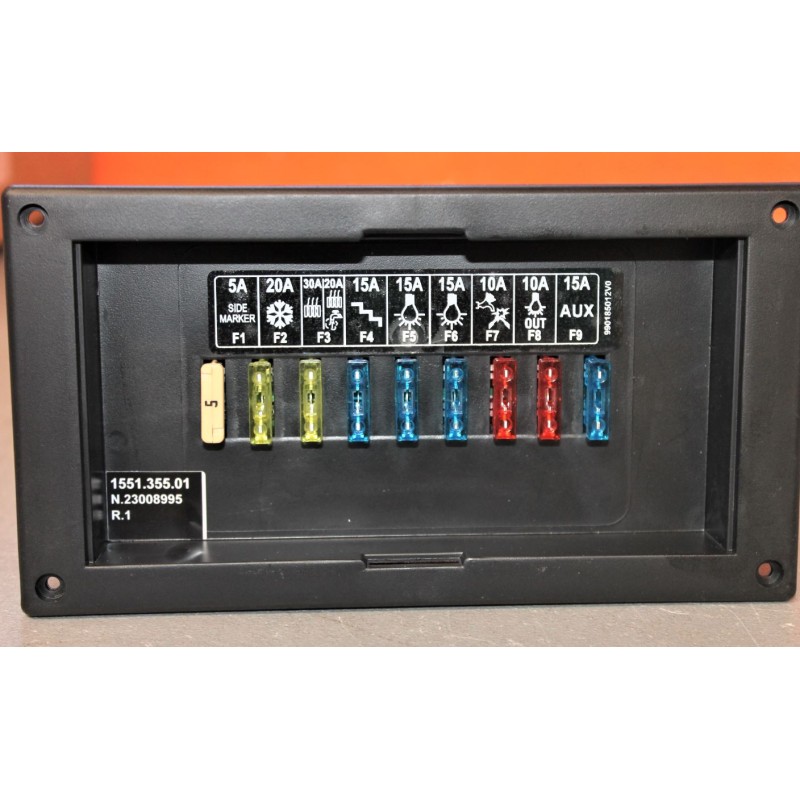

Utenze e fusibili collegati:

• F1: Fusibile 5A collegato alla batteria auto per l'alimentazione delle luci side marker.
• F2: Fusibile 20A collegato alla batteria servizi per l'alimentazione del frigo.
• F3: Fusibile 30A/20A collegato direttamente alla batteria servizi per l’alimentazione WEBASTO (30A) o AUX (20A).
• F4: Fusibile 15A collegato direttamente alla batteria servizi per l’alimentazione scalino
• F5: Fusibile 15A collegato all'interruttore generale luci per alimentare il gruppo Luci_1
• F6: Fusibile 15A collegato all'interruttore generale luci per alimentare il gruppo Luci_2.
• F7: Fusibile 10A collegato direttamente alla batteria servizi per le accensioni del frigo, stufa e all'interruttore pompa per l'alimentazione della pompa acqua
• F8: Fusibile 10A collegato direttamente alla batteria servizi per alimentare le luci di cortesia e all’interruttore luce esterna
• F9: Fusibile 15A collegato all’interruttore AUX
