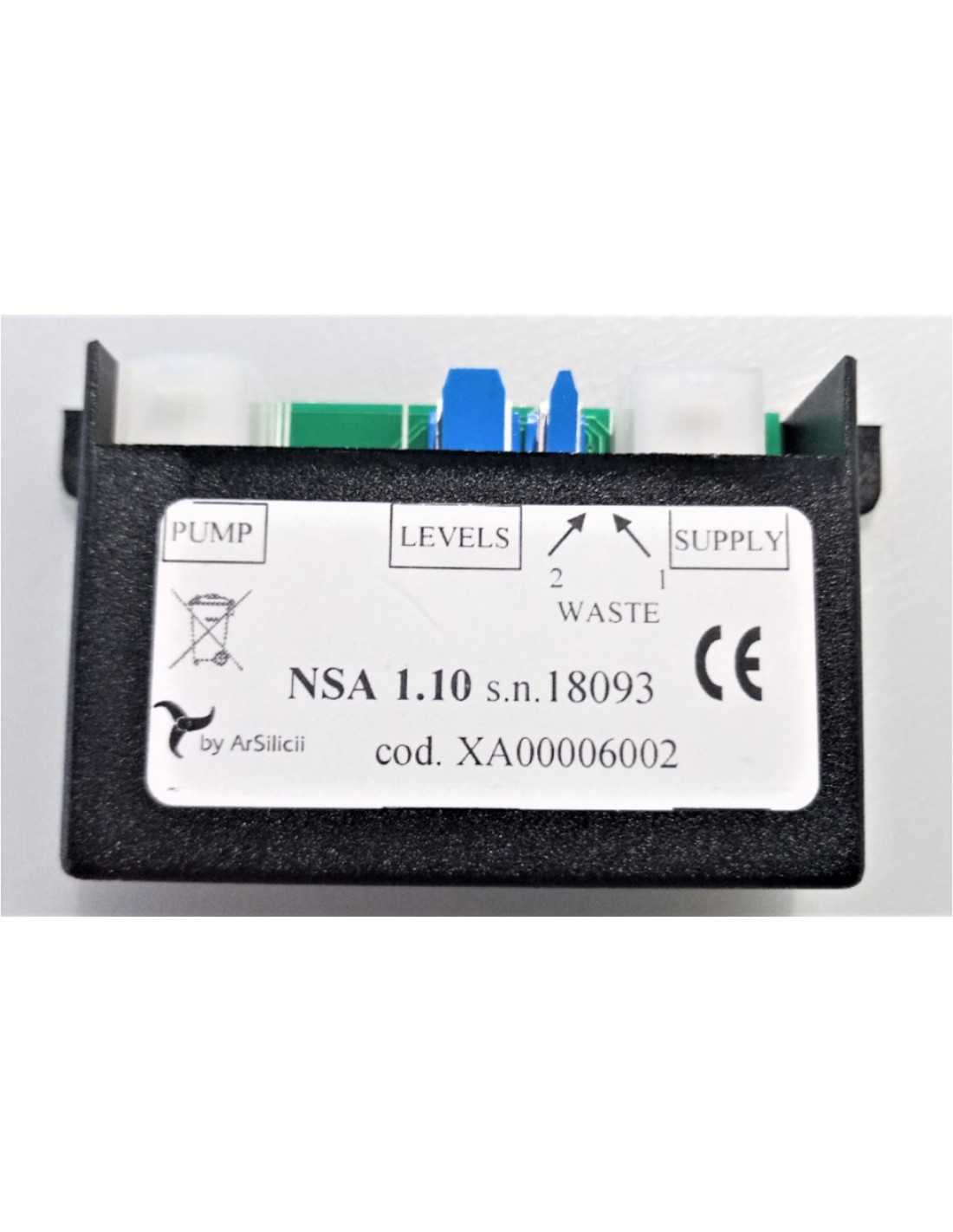

Nodo de alcantarillado ARSILICII NSA - 1.10 - XA00006002 - RIMOR

ARSILICII - Módulo actuador "Nodo de aguas residuales NSA - 1.10" - XA00006002

REEMPLAZO para sistema AS-D2NA.

Montado en RIMOR.

El módulo actuador y sensor NSA 1.10 es un dispositivo que aísla y protege una línea de distribución; también cuenta con una entrada para medición de nivel cuantificada de 4 niveles y dos sensores de "desbordamiento".

A través del cable de comunicación, el dispositivo puede intercambiar información diversa, como comunicar su estado o ejecutar cualquier comando dado por un panel de control.

La protección eléctrica de su salida está programada con un fusible electrónico de 5A.

Este modelo se aplica en el sistema AS-D2NA para aislar y proteger la línea de alimentación de la bomba camper así como para detectar los niveles del depósito de aguas limpias y de cualquiera de los dos depósitos de recuperación de aguas residuales.

Entradas

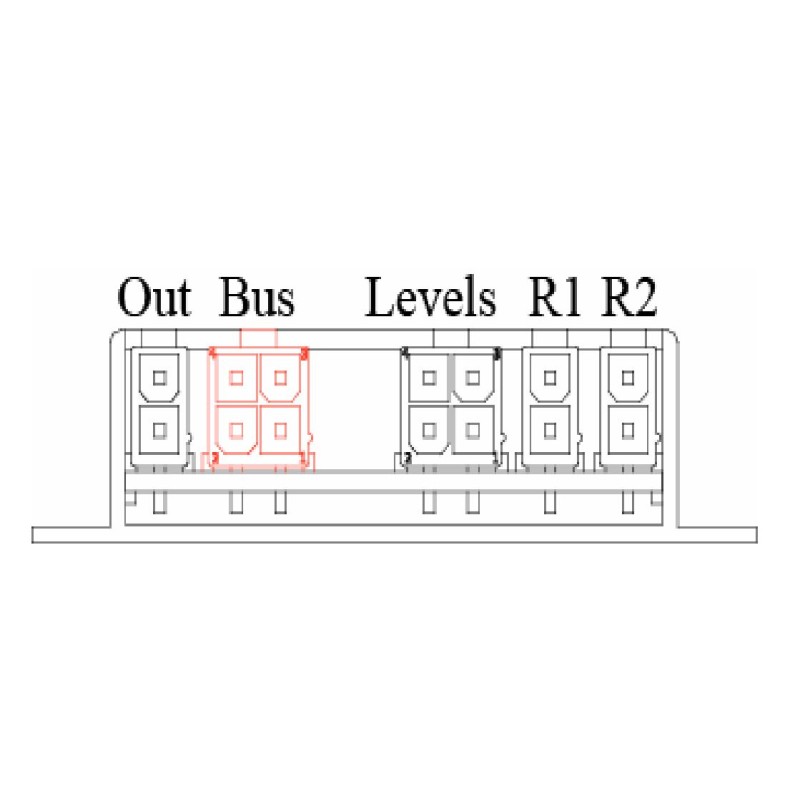

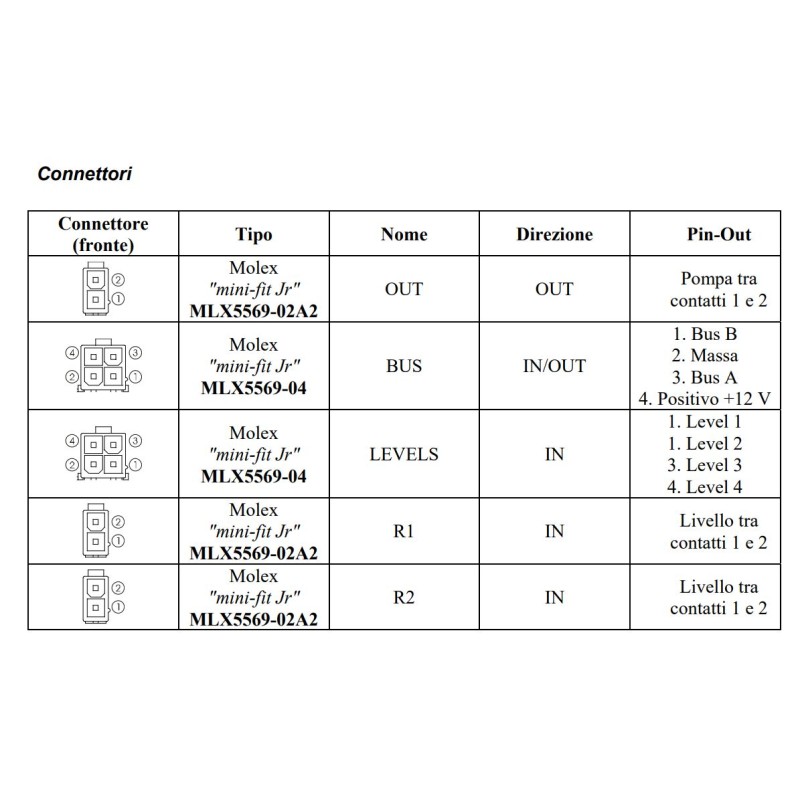

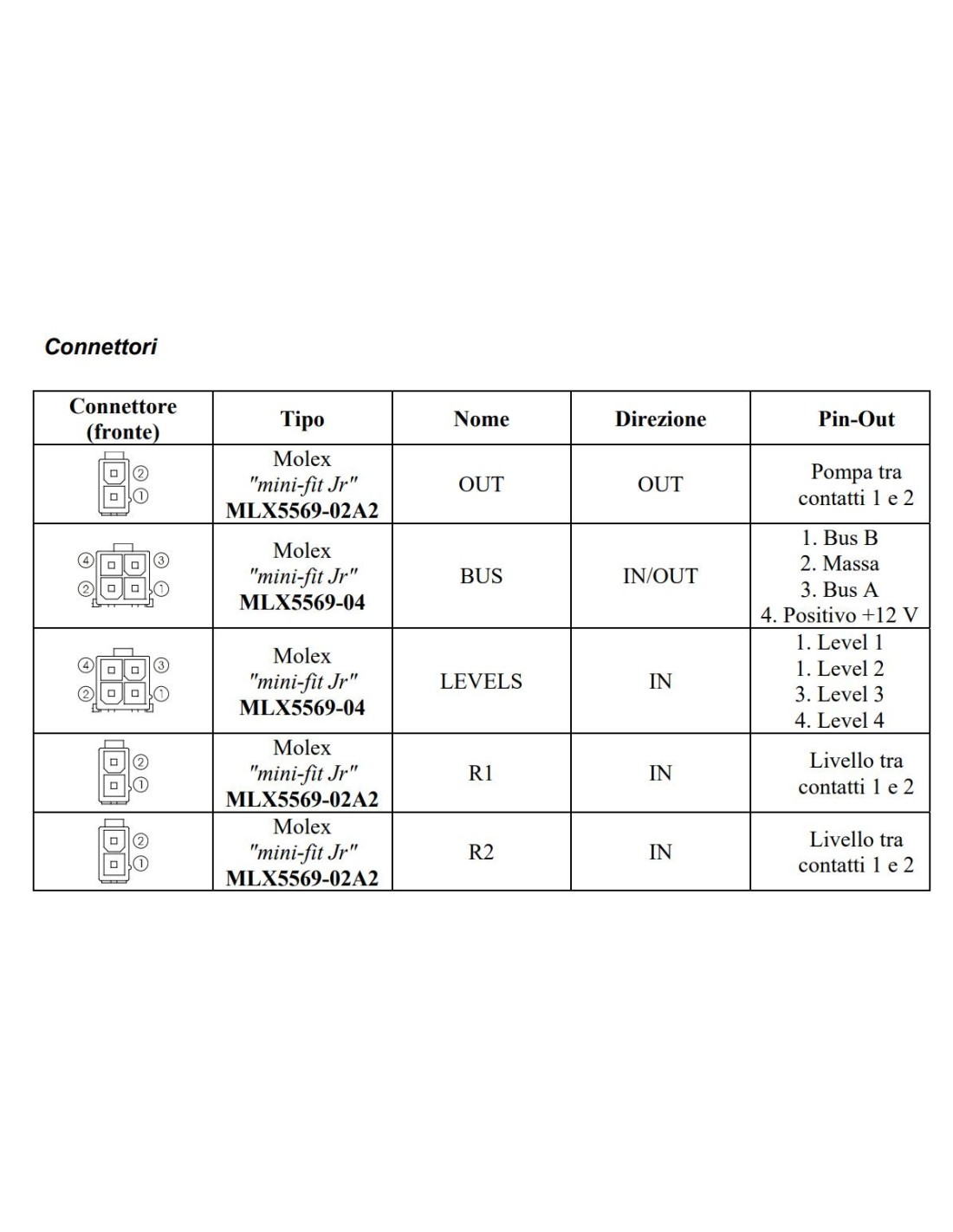

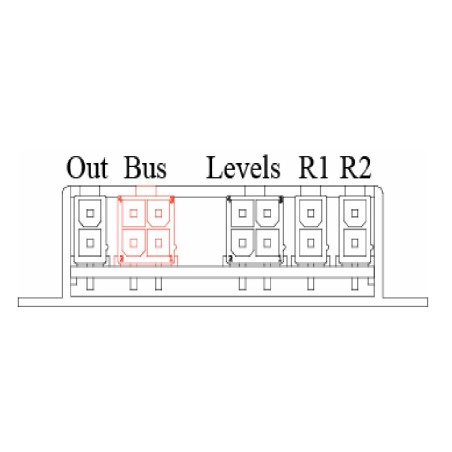

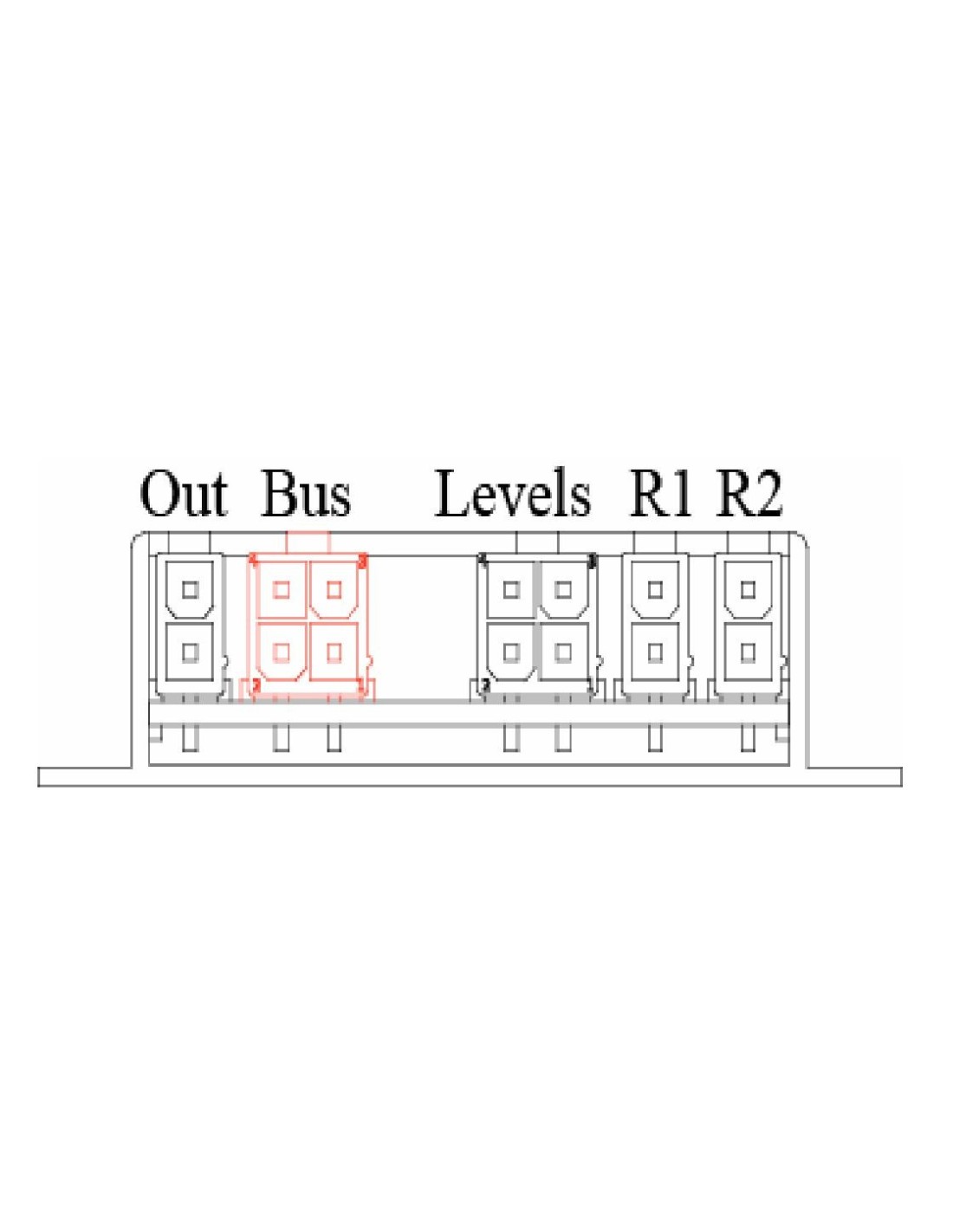

El dispositivo, tal y como se muestra en la figura adjunta, consta esencialmente de dos tipos de conectores. El conector BUS, la alimentación del dispositivo y la comunicación con el panel de control; el conector NIVELES de 4 polos generalmente se usa para detectar los niveles de un tanque con un sensor discreto de cuatro niveles y los conectores R1 y R2 de 2 polos, se usan en su lugar para detectar la señal de desbordamiento de dos tanques separados

Salir

La salida consiste en el conector OUT, que controla directamente la fuente de alimentación de la bomba.

Características electricas

• Tensión de alimentación 12V
• Bus de entrada de conector de 4 polos clasificado en 5 A
• Out, salida para bomba protegida por fusible tipo SMART de 3 A de capacidad.
• Niveles, entrada para sensor de 4 varillas • R1 y R2 los dos conectores para sensores de nivel.
