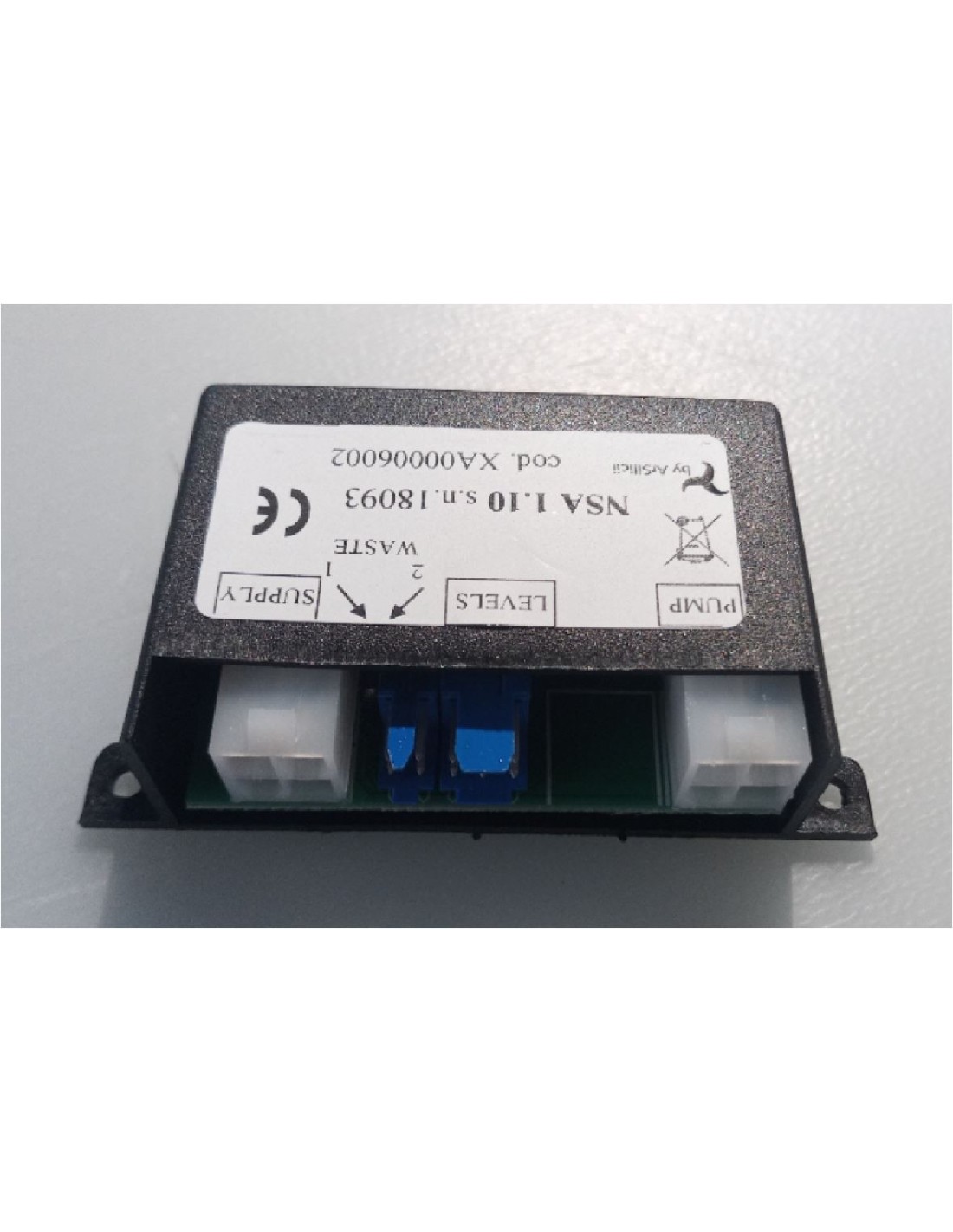

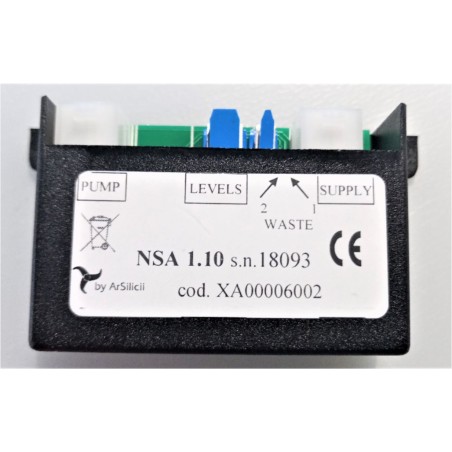

Noeud d'assainissement ARSILICII NSA - 1.10 - XA00006002 - RIMOR

ARSILICII - Module actionneur "Nœud d'assainissement NSA - 1.10" - XA00006002

REMPLACEMENT pour le système AS-D2NA.

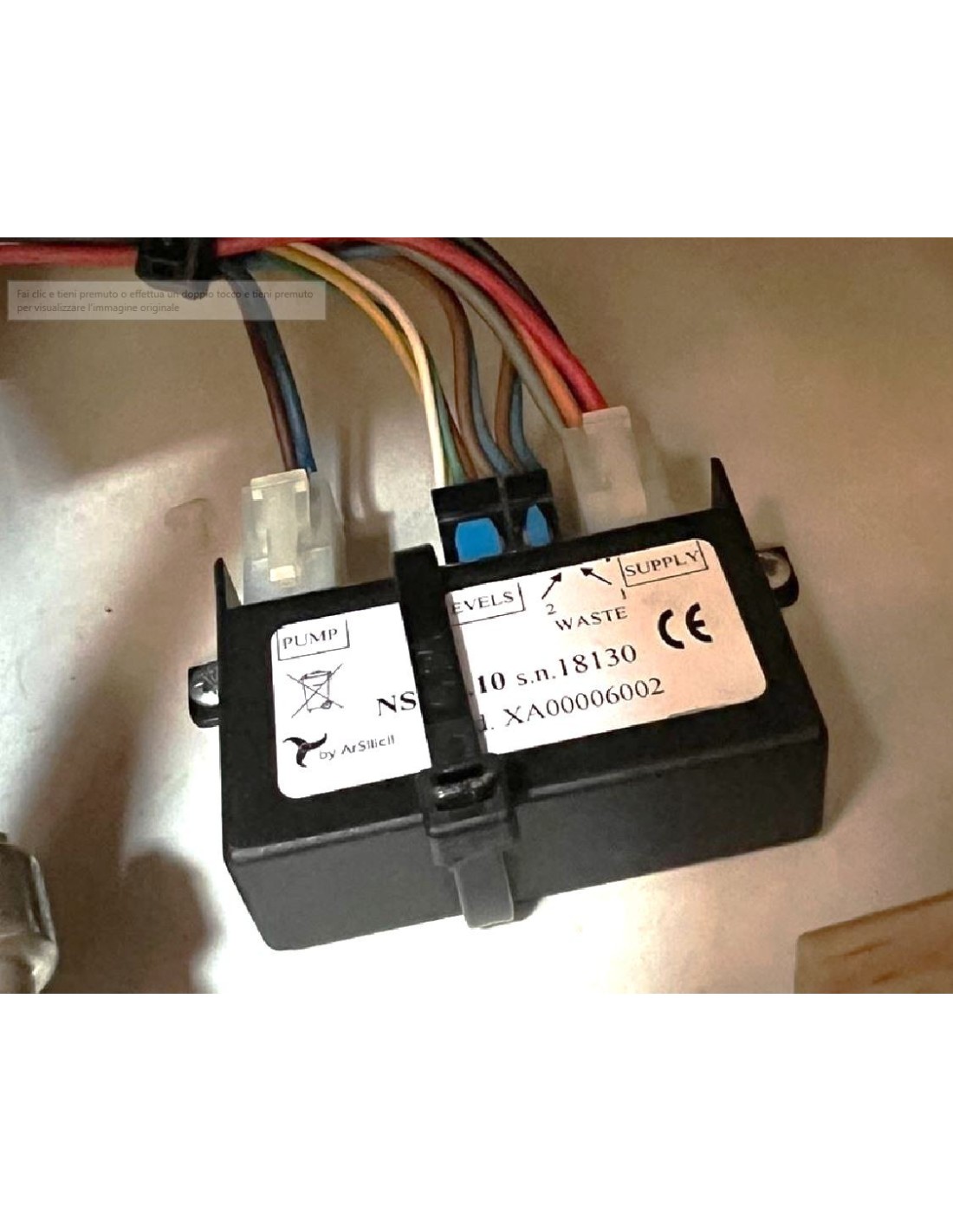

Monté sur RIMOR.

Le module actionneur et capteur NSA 1.10 est un dispositif qui isole et protège une ligne de distribution ; il dispose également d'une entrée pour la mesure de niveau quantifié à 4 niveaux et de deux capteurs "overflow".

Grâce au câble de communication, l'appareil peut échanger diverses informations telles que la communication de son état ou l'exécution de toute commande donnée par un panneau de commande.

La protection électrique de sa sortie est programmée avec un fusible électronique 5A.

Ce modèle est appliqué dans le système AS-D2NA pour isoler et protéger la ligne d'alimentation de la pompe du camping-car ainsi que pour détecter les niveaux du réservoir d'eau claire et de deux réservoirs de récupération des eaux usées.

Entrées

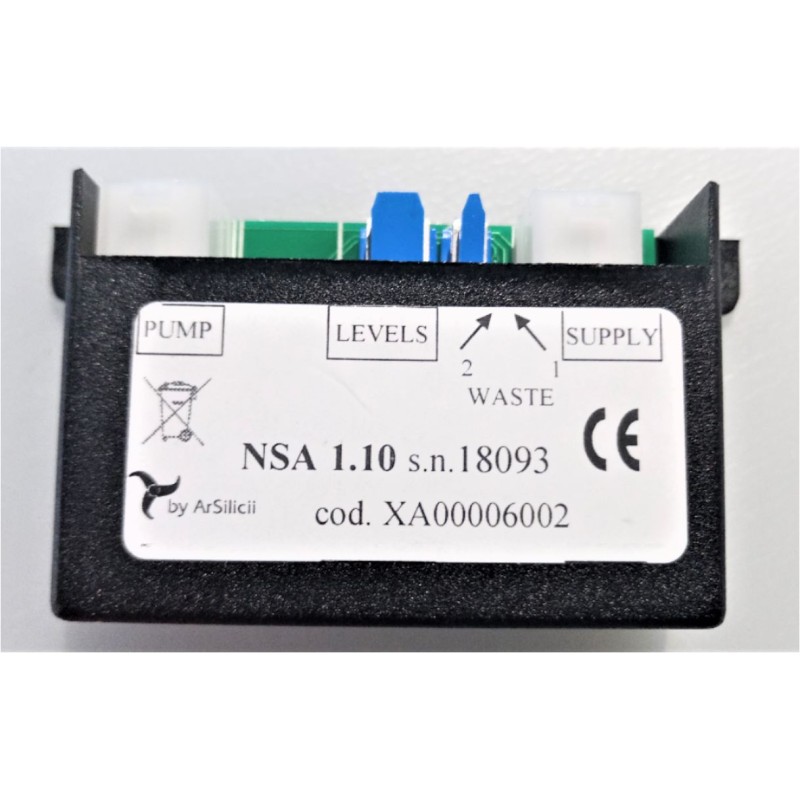

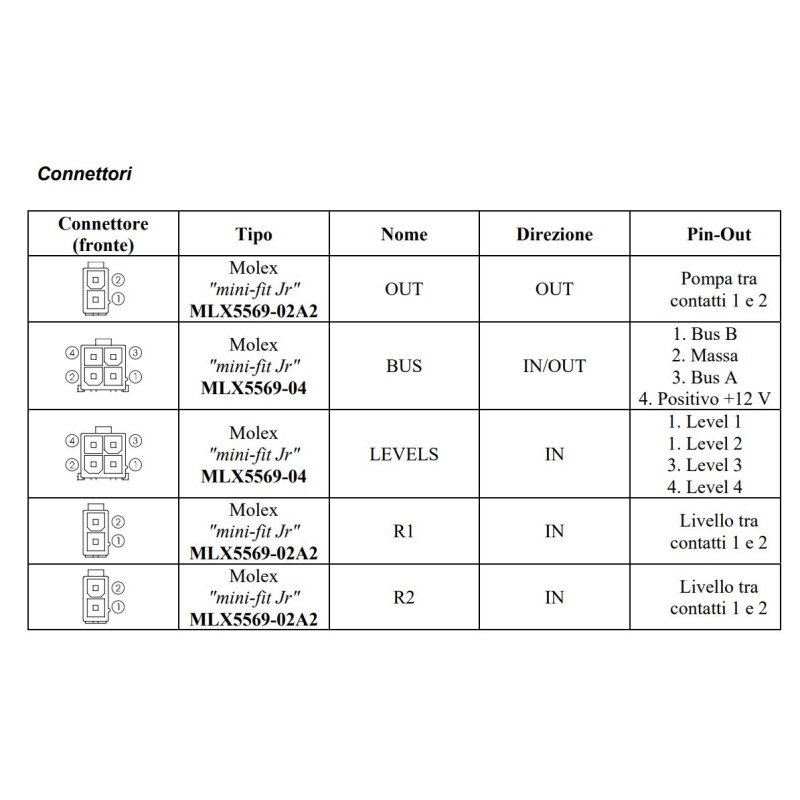

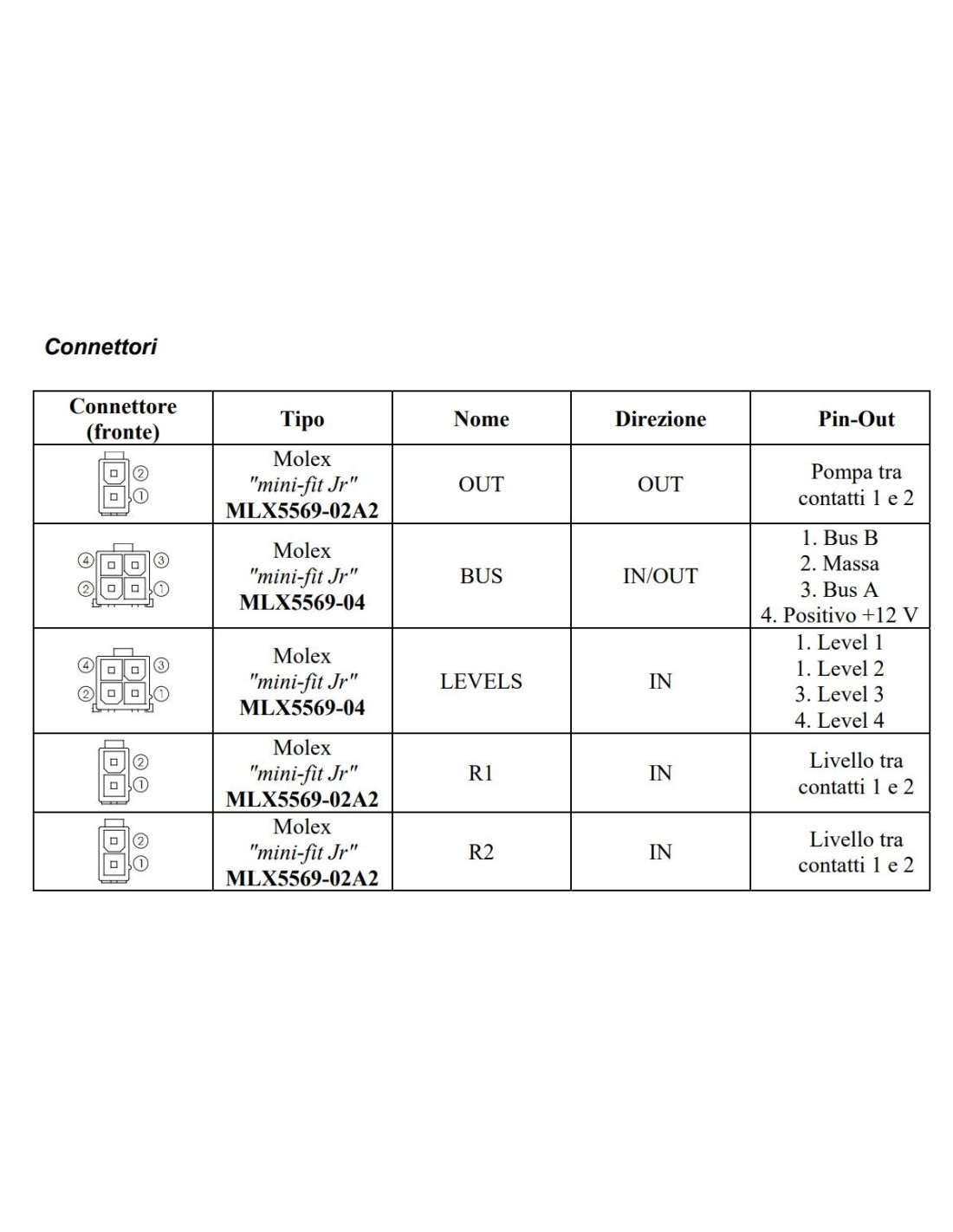

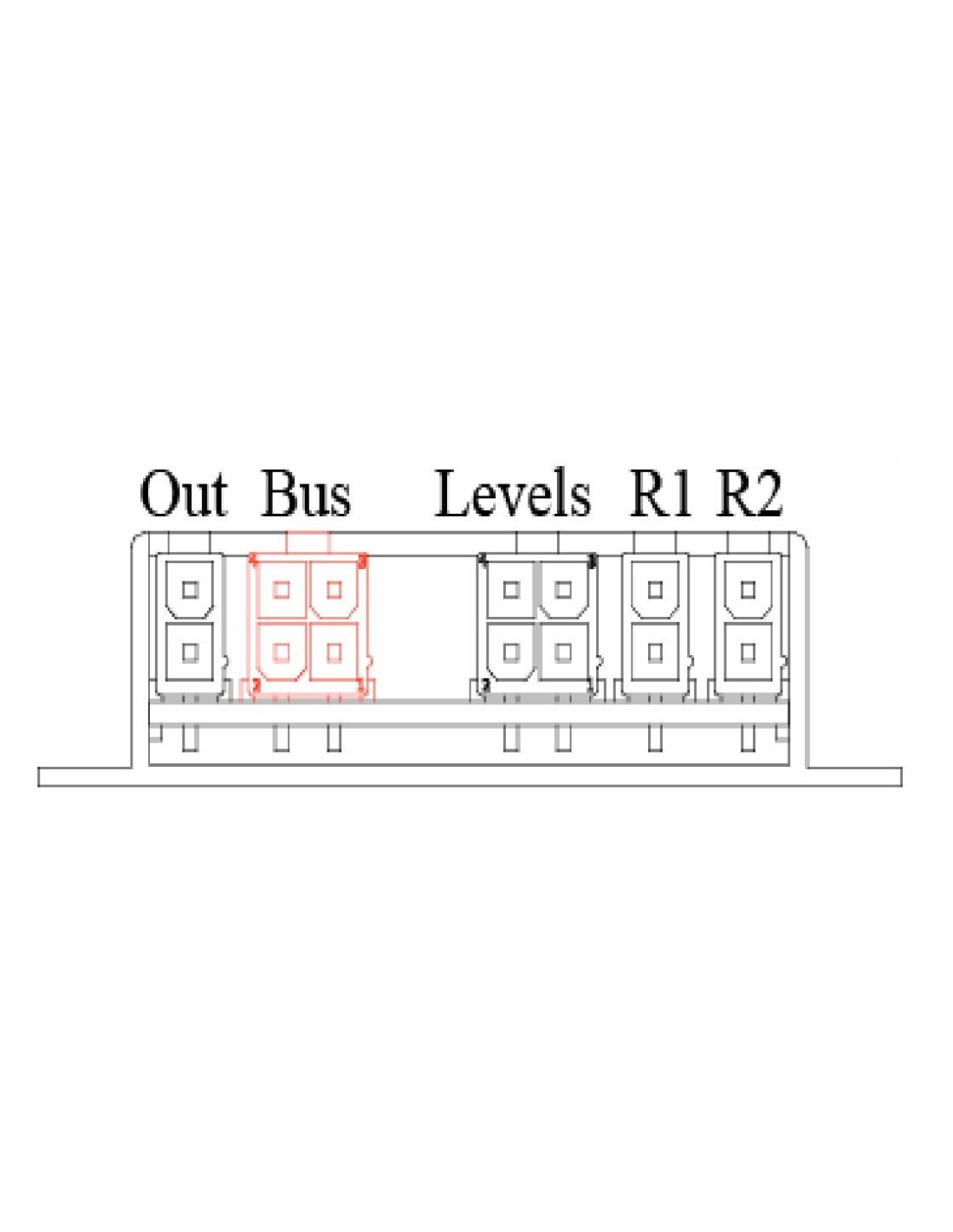

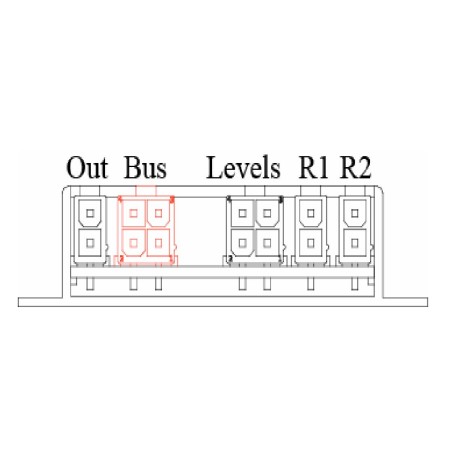

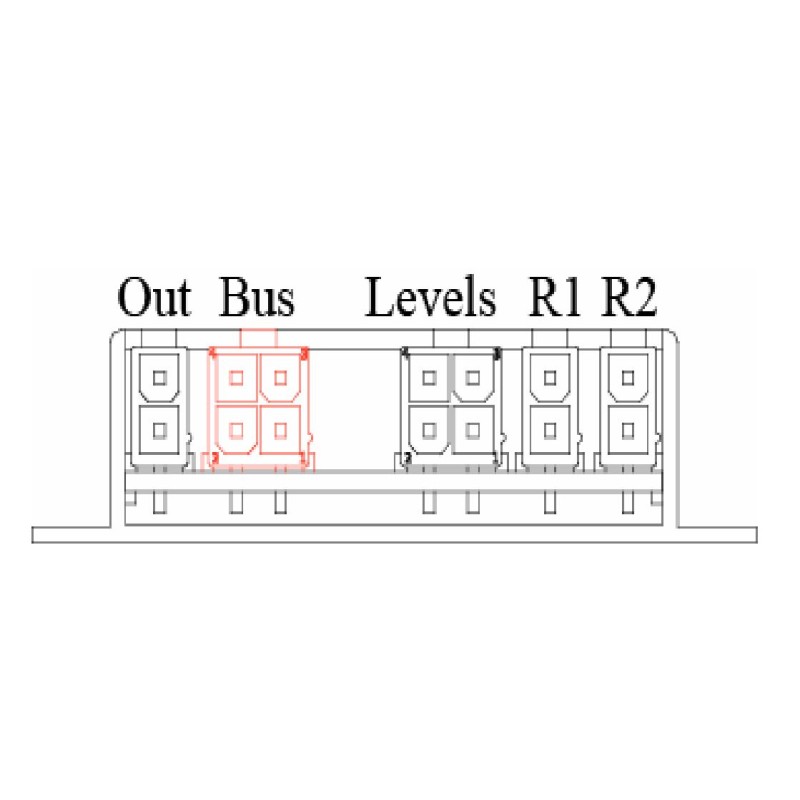

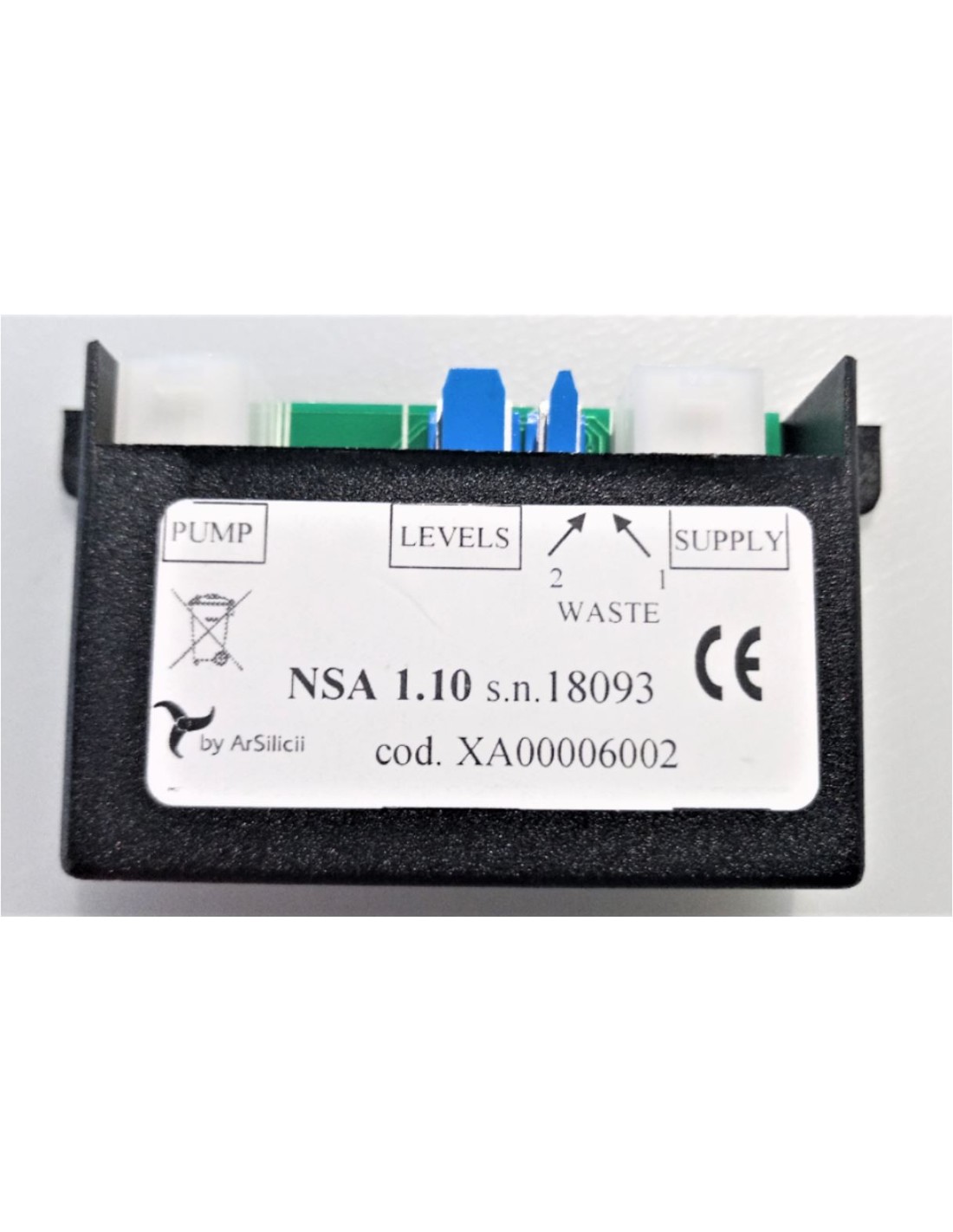

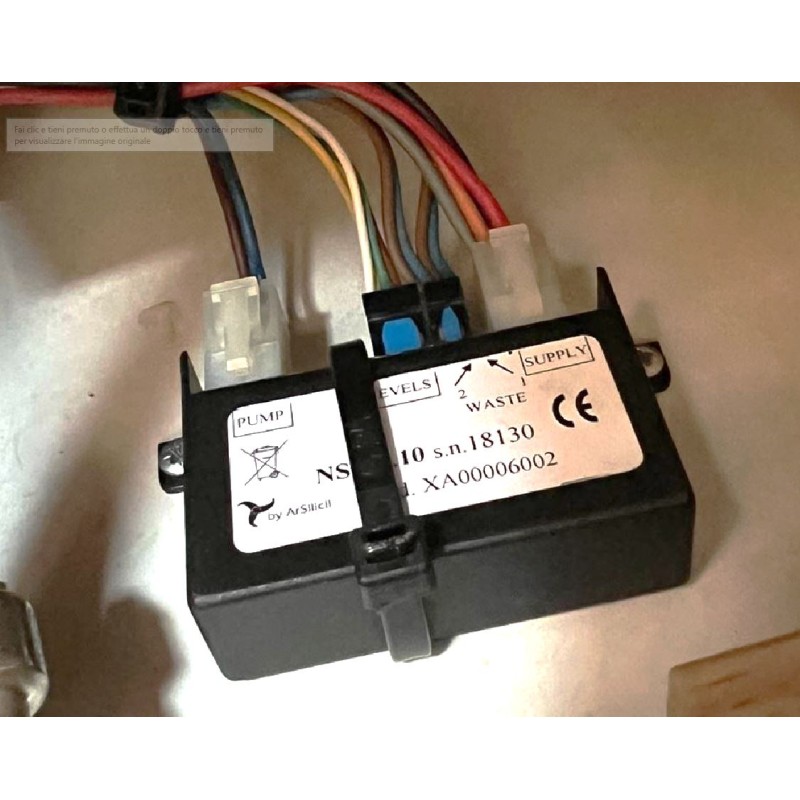

Le dispositif, comme le montre la figure jointe, se compose essentiellement de deux types de connecteurs. Le connecteur BUS, l'alimentation de l'appareil et la communication avec la centrale ; le connecteur 4 pôles LEVELS habituellement utilisé pour détecter les niveaux d'un réservoir avec un capteur discret à quatre niveaux et les connecteurs 2 pôles R1 et R2, utilisés à la place pour détecter le signal de débordement de deux réservoirs distincts

Sortir

La sortie est constituée du connecteur OUT, qui contrôle directement l'alimentation électrique de la pompe.

Caractéristiques électriques

• Tension d'alimentation 12V
• Bus d'entrée de connecteur à 4 pôles évalué à 5 A
• Out, sortie pour pompe protégée par un fusible de type SMART d'une capacité de 3 A.
• Niveaux, entrée pour capteur 4 tiges • R1 et R2 les deux connecteurs pour capteurs de niveau.
