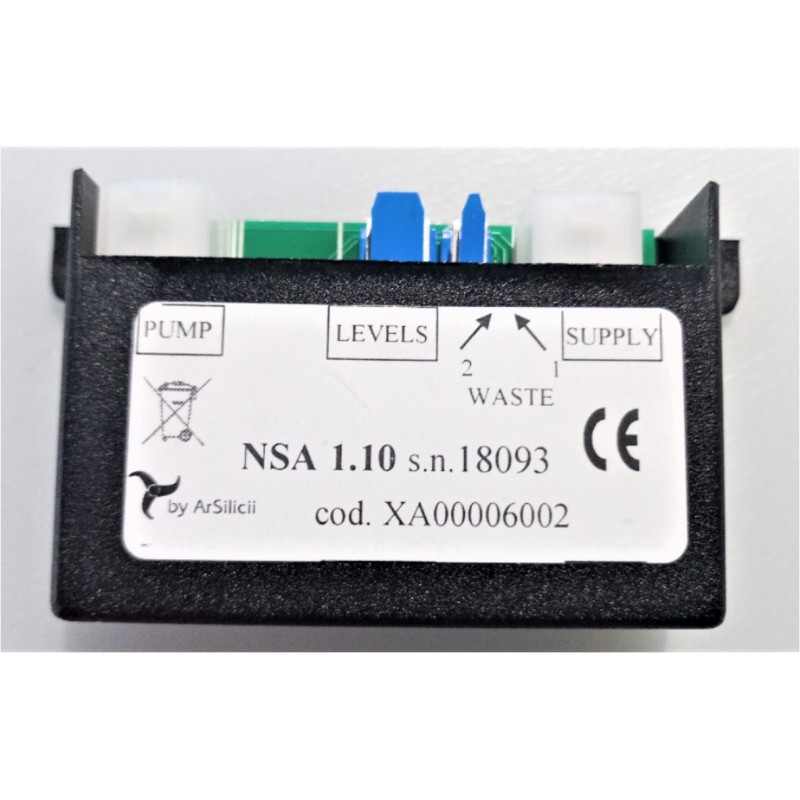

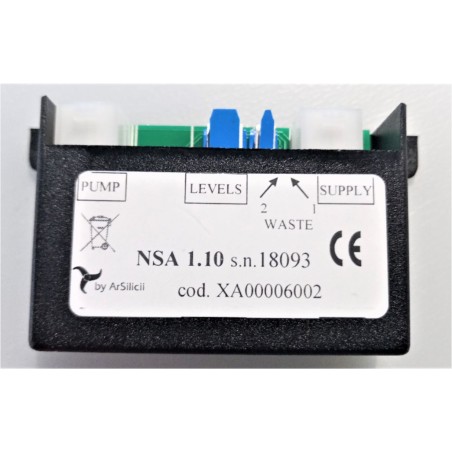

ARSILICII Nodo liquami NSA - 1.10 - XA00006002 - RIMOR

ARSILICII - Modulo attuatore "Nodo liquami NSA - 1.10" - XA00006002

RICAMBIO per sistema AS-D2NA.

Montato su RIMOR.

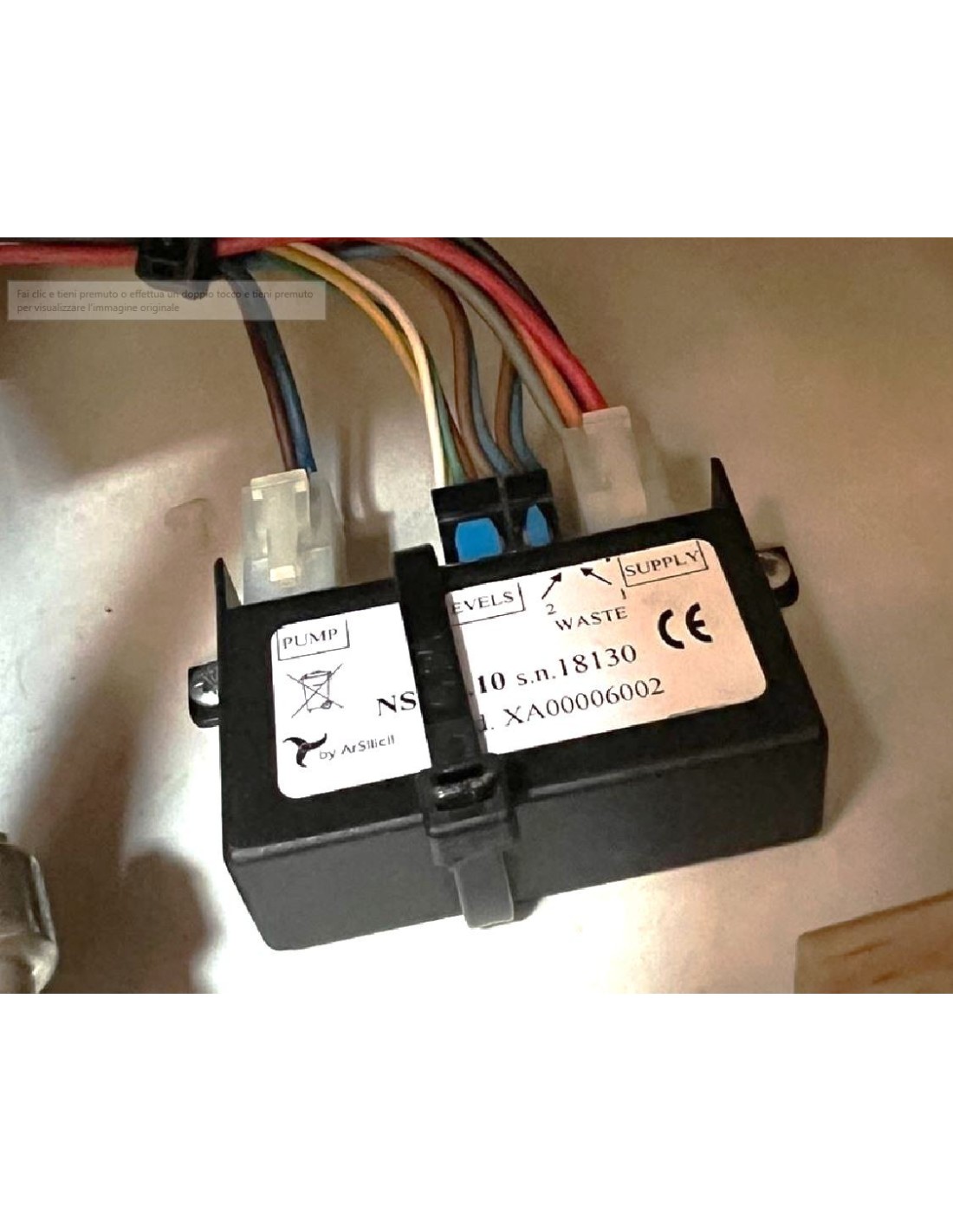

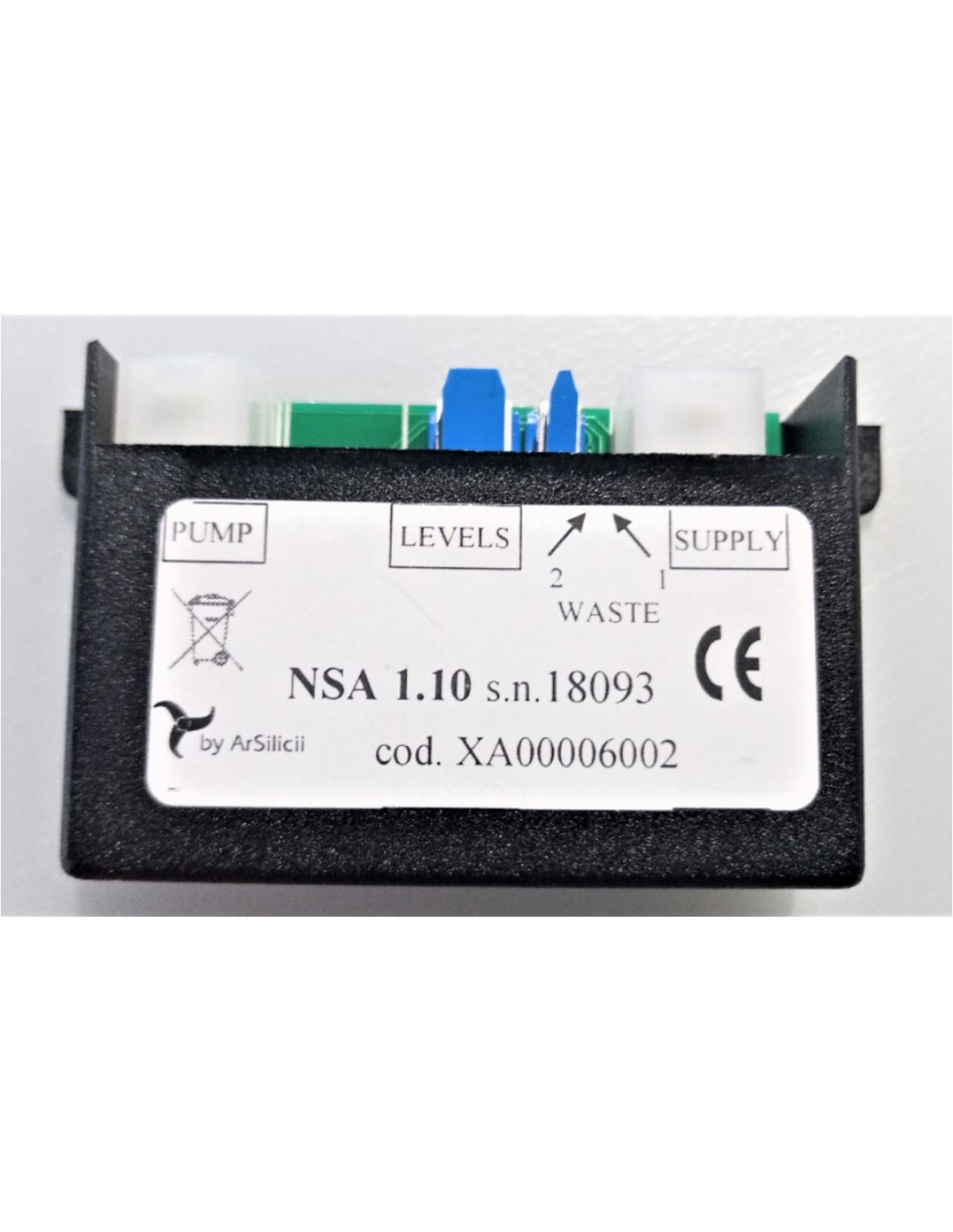

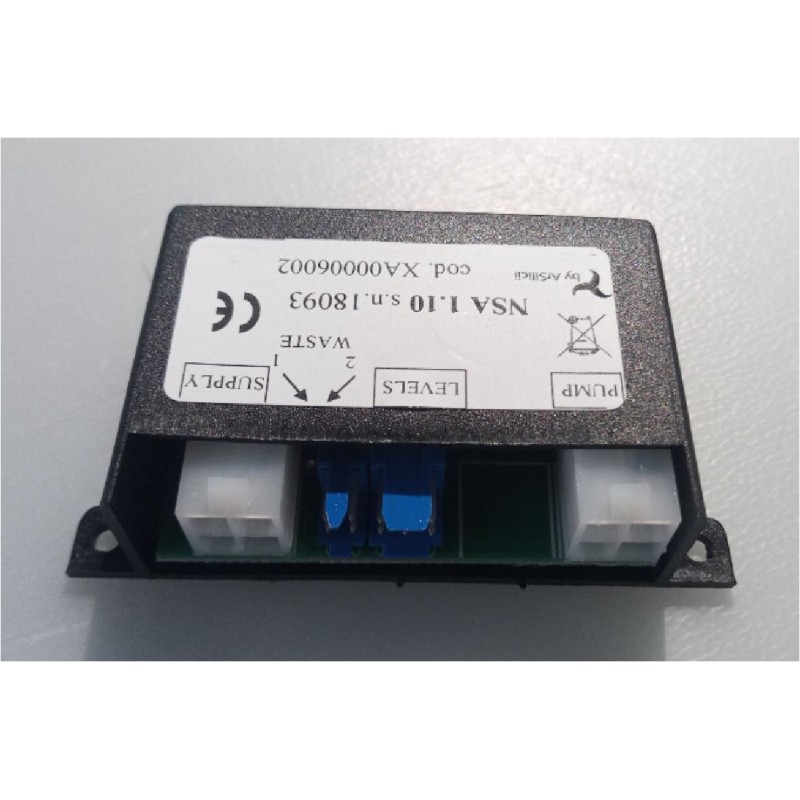

ll modulo attuatore e sensore NSA 1.10 è un dispositivo che seziona e protegge una linea di distribuzione; presenta inoltre un ingresso per la misura di livello quantizzata a 4 livelli e due sensori di “troppo pieno”.

Attraverso il cavo di comunicazione, il dispositivo può scambiare varie informazioni come comunicare i suoi stati o eseguire comandi eventuali, impartiti da un pannello di controllo.

La protezioni elettrica della sua uscita è programmata con un fusibile elettronico di 5A.

Questo modello viene applicato nel sistema AS-D2NA per sezionare e proteggere la linea di alimentazione della pompa del camper nonchè per rilevare i livelli del serbatoio delle acque chiare e degli eventuali due serbatoi di recupero delle acque scure.

Ingressi

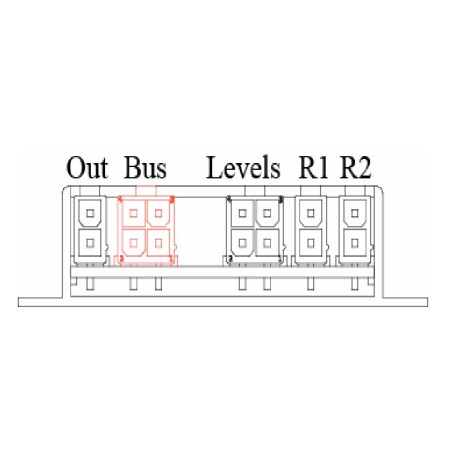

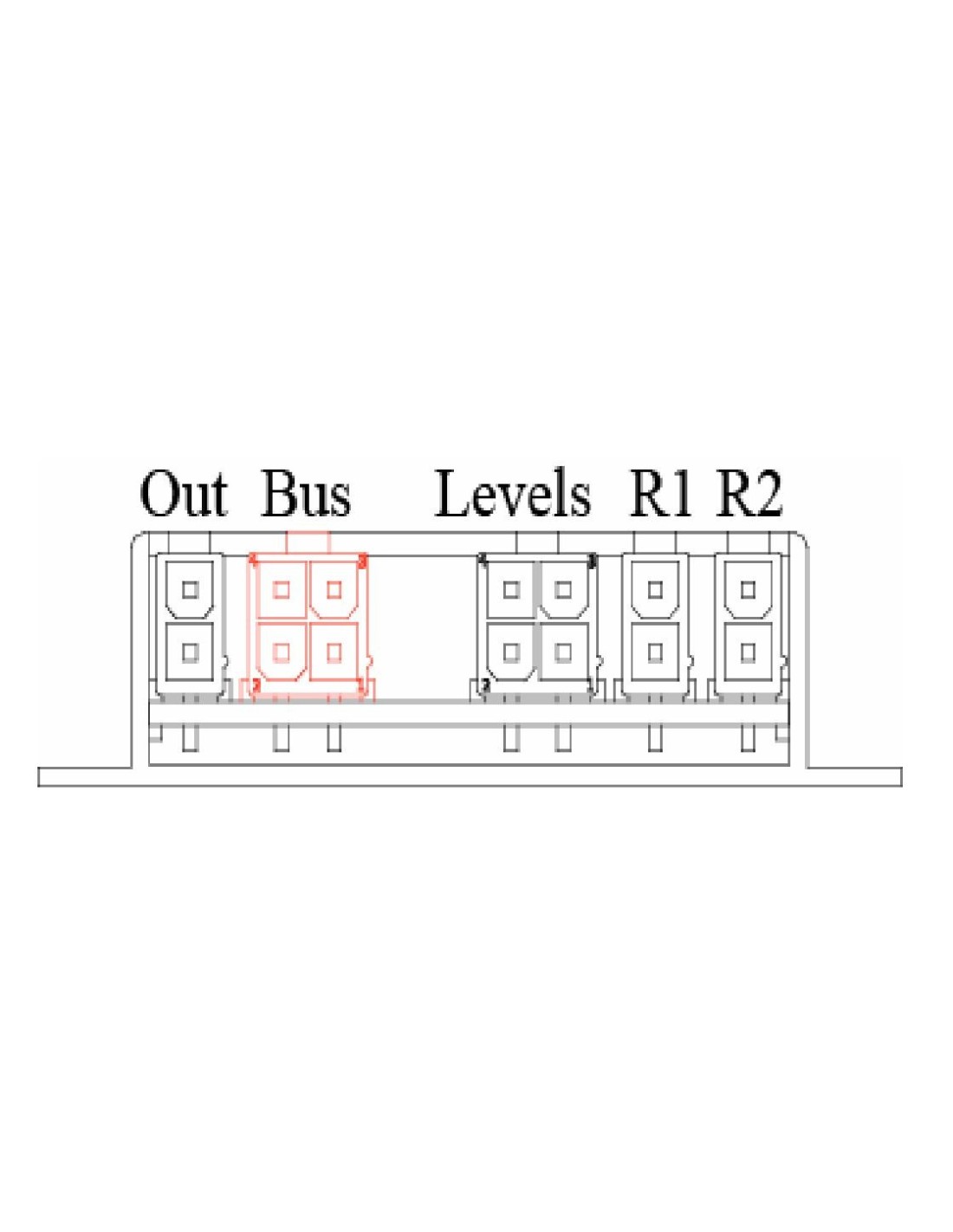

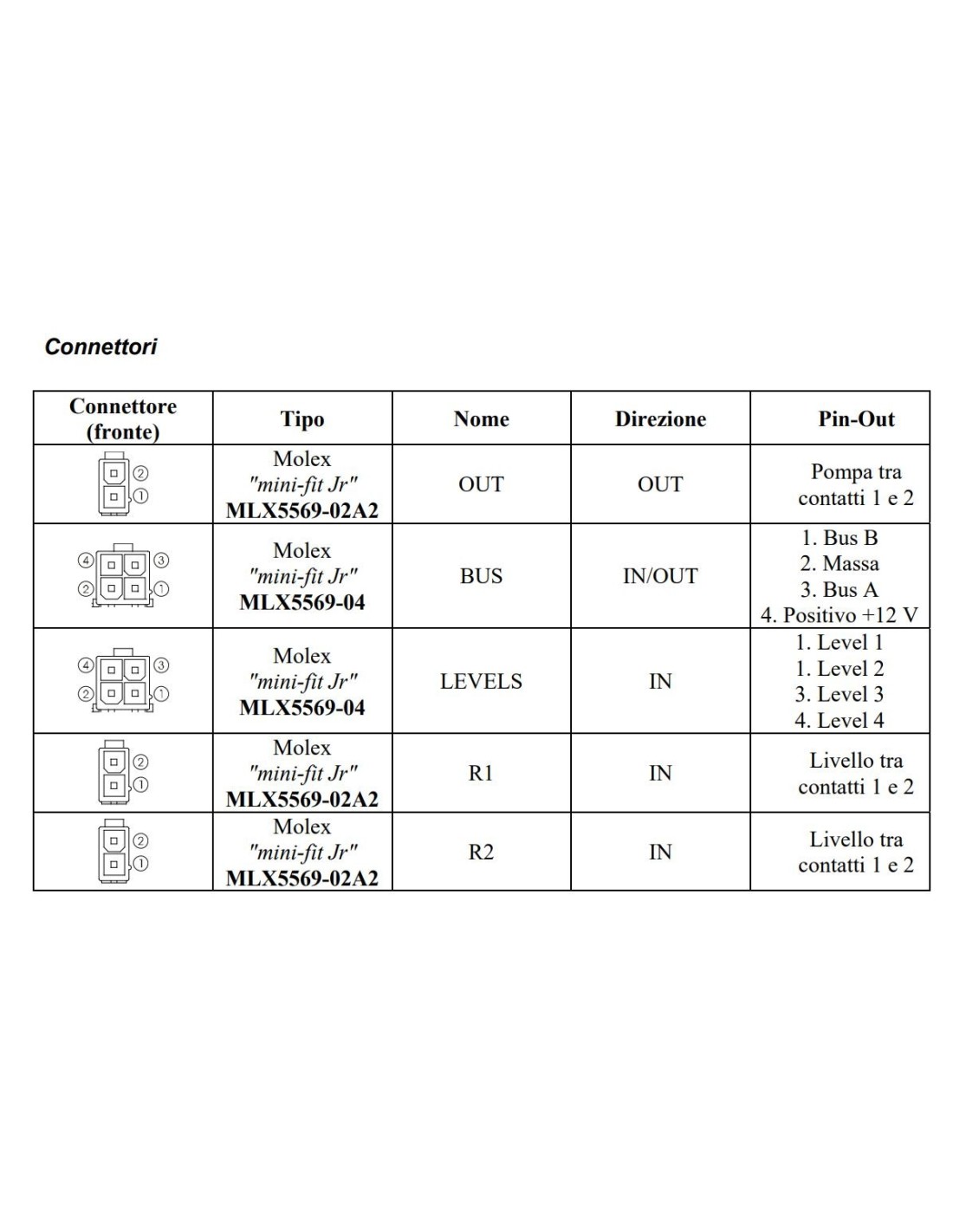

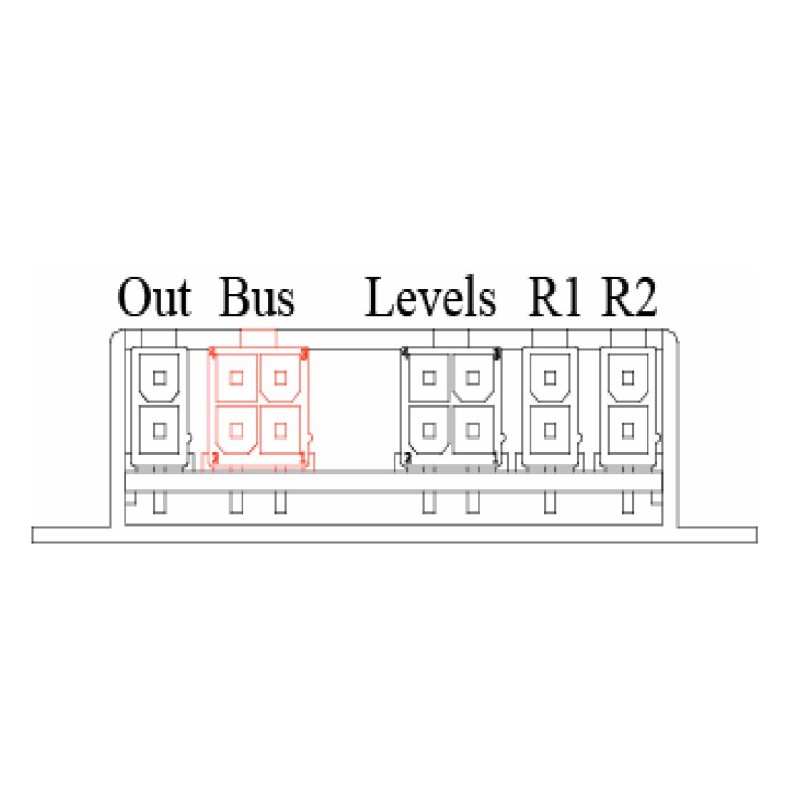

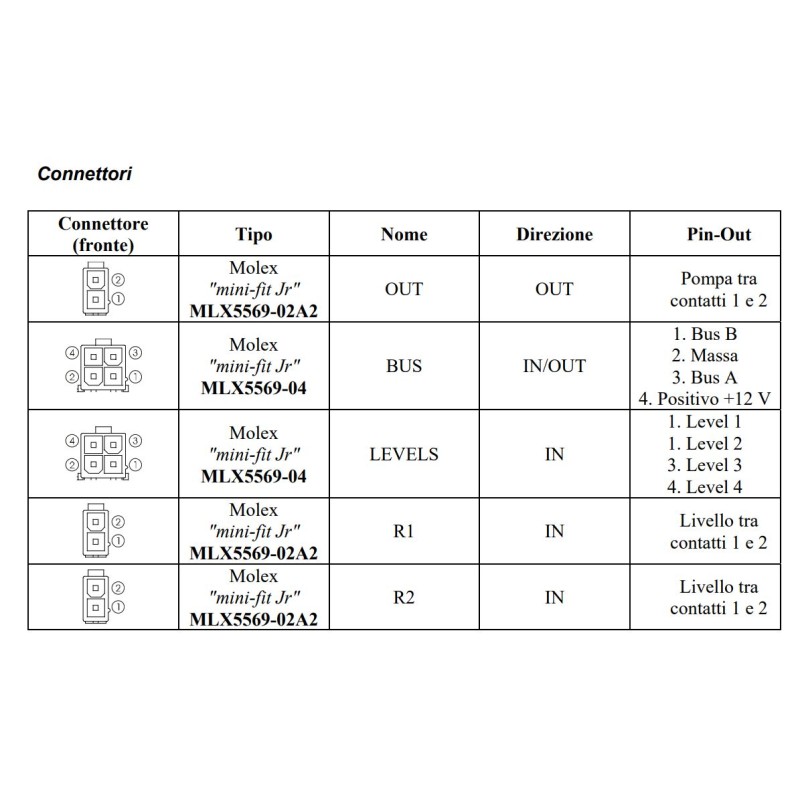

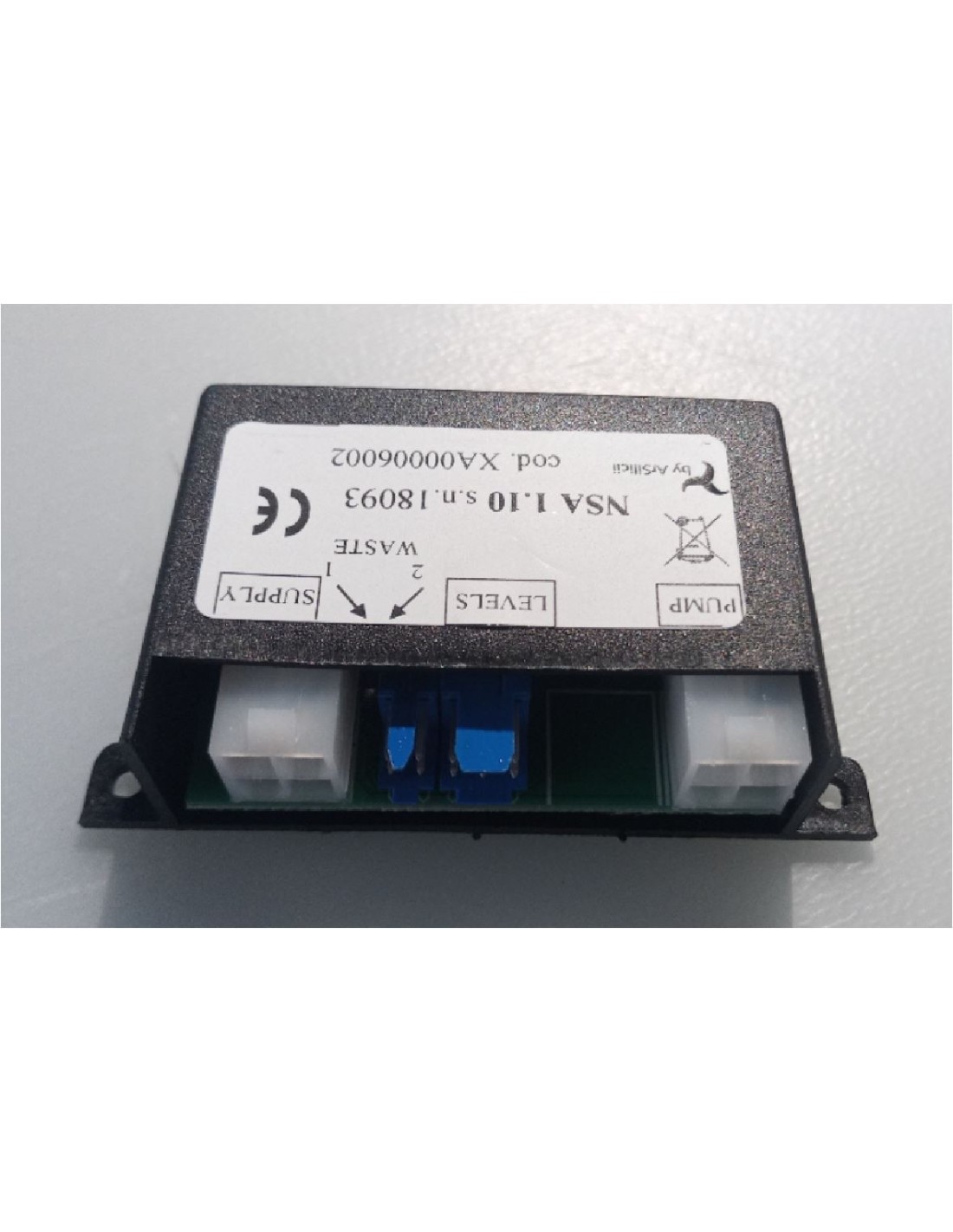

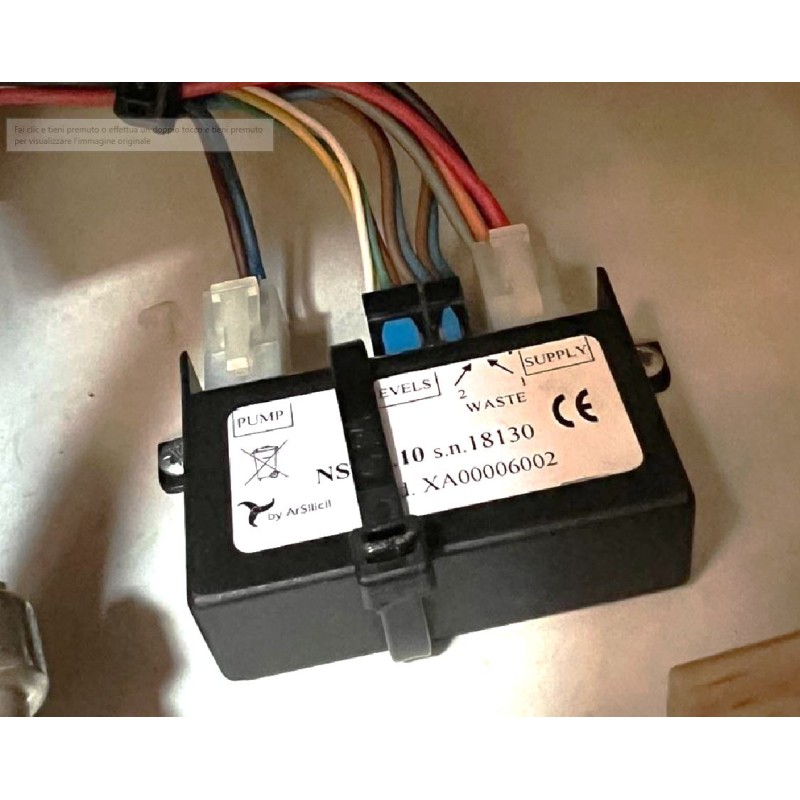

Il dispositivo, come riportato in Figura allegata,è costituito essenzialmente da due tipi di connettori. Il connettore BUS, l’alimentazione del dispositivo e la comunicazione con il pannello di controllo; il connettore LEVELS a 4 Poli poli solitamente usato per rilevare i livelli di un serbatoio con un sensore discreto a quattro livelli ed i connetteri R1 ed R2 a 2 poli, usati invece per rilevare il segnale di troppo pieno da due serbatoi distinti

Uscite

L’uscita è costituita dal connettore OUT, che comanda direttamente l’alimentazione della pompa.

Caratteristiche Elettriche

• Tensione di alimentazione 12 V
• Bus ingresso connettore a 4 poli portata in 5 A
• Out, uscita per pompa protetta con fusibile tipo SMART della portata di 3 A.
• Levels, ingresso per sensore a 4 aste • R1 e R2 i due connettori per la sensoristica dei livelli.
