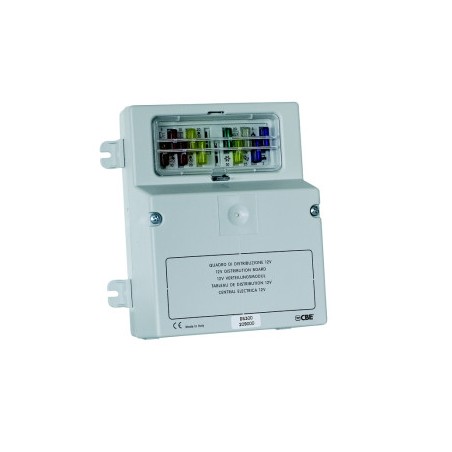

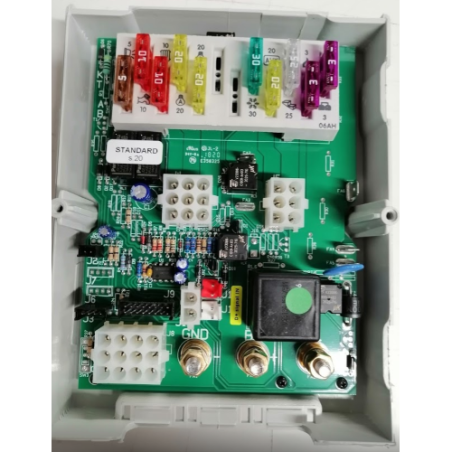

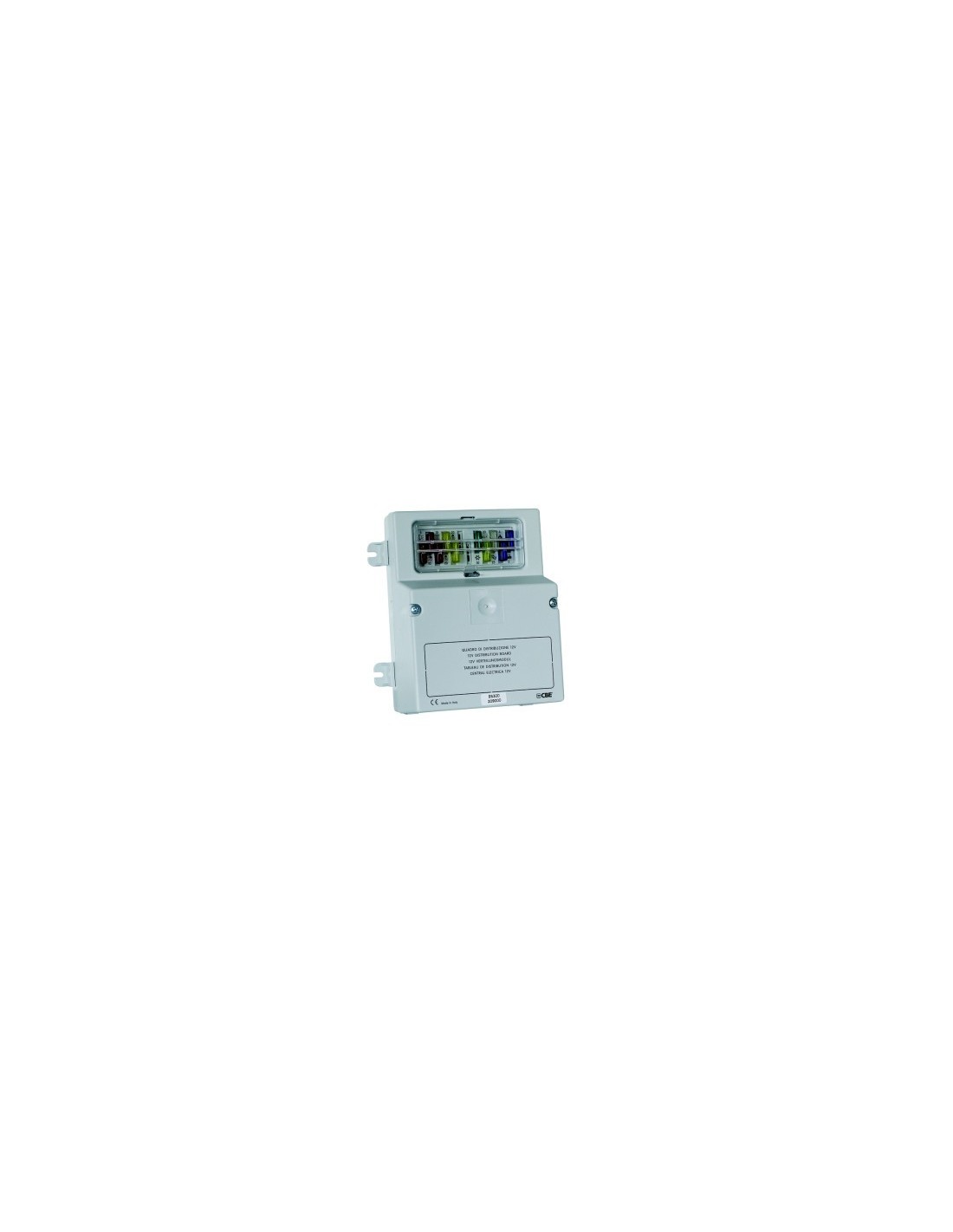

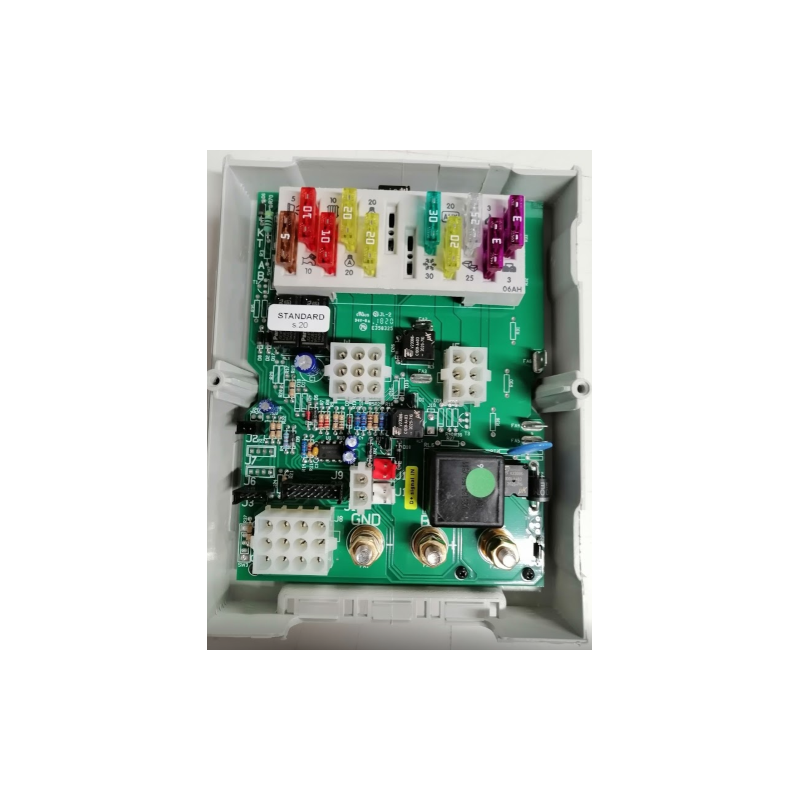

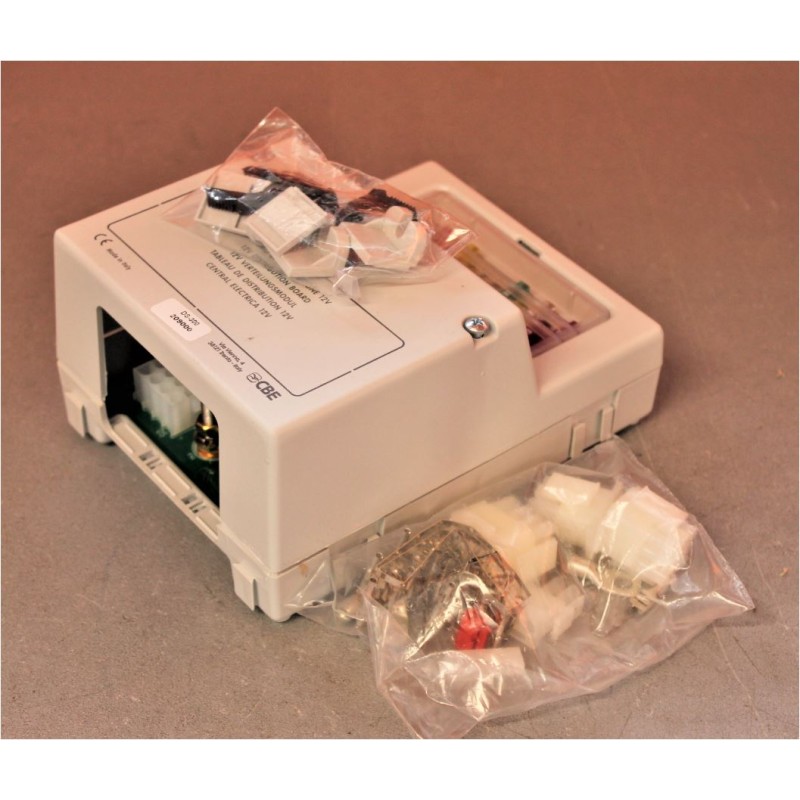

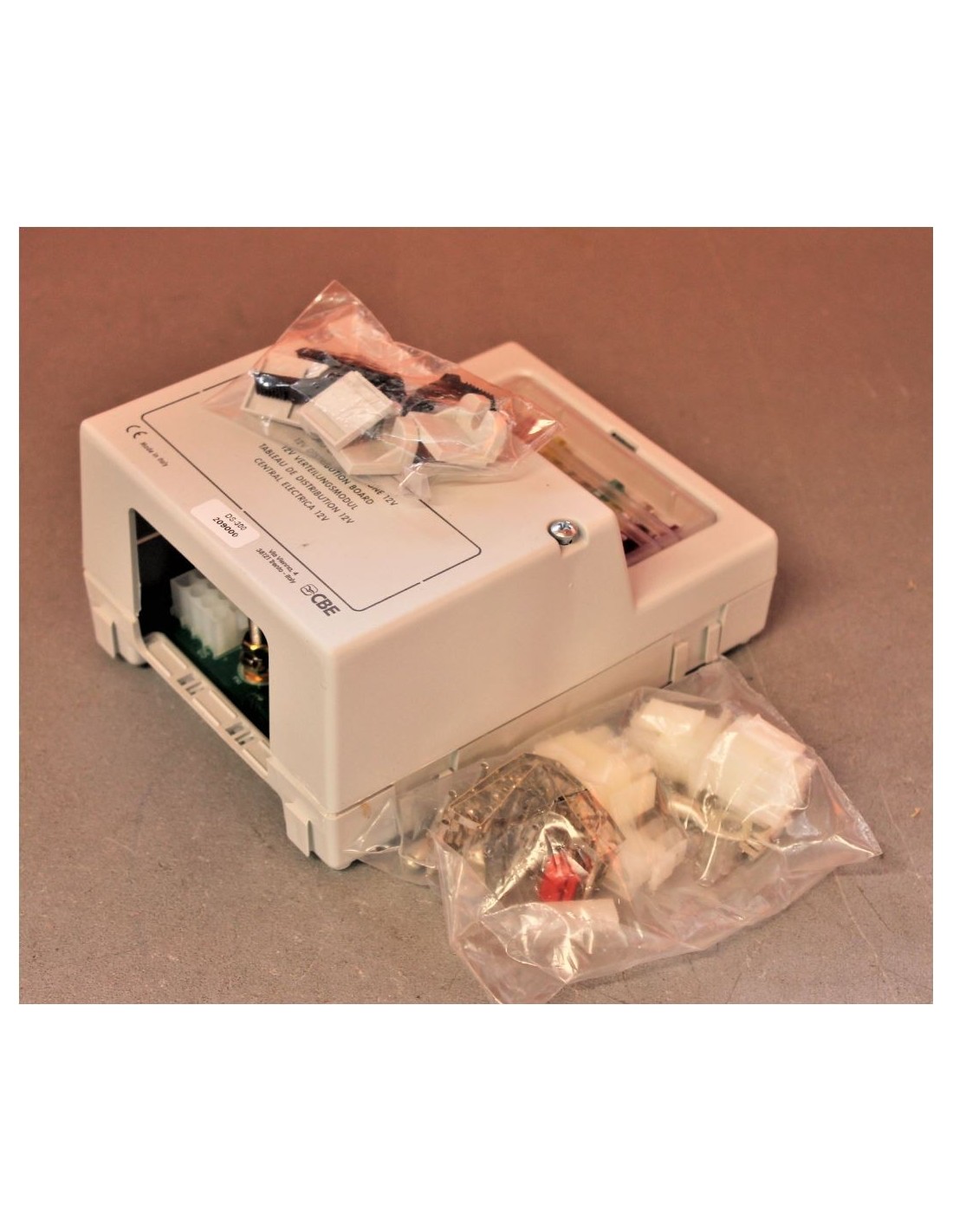

DS300 / DS300-ST - PANNEAU DE DISTRIBUTION STANDARD CBE POUR UTILISATEURS 12V AVEC FUSIBLES DE PROTECTION - 209000
Article standard ; pour le remplacement sur des systèmes existants, vérifiez toujours le numéro de code avant de commander.
A utiliser avec les systèmes complets PC110 - 180 - 210 - PC220 - PC260 - PC380
Il intègre un séparateur automatique avec alimentation par alternateur : charge les batteries en fonctionnement (jusqu'à 70A à 12V) et permet le fonctionnement du réfrigérateur trivalent à 12V.

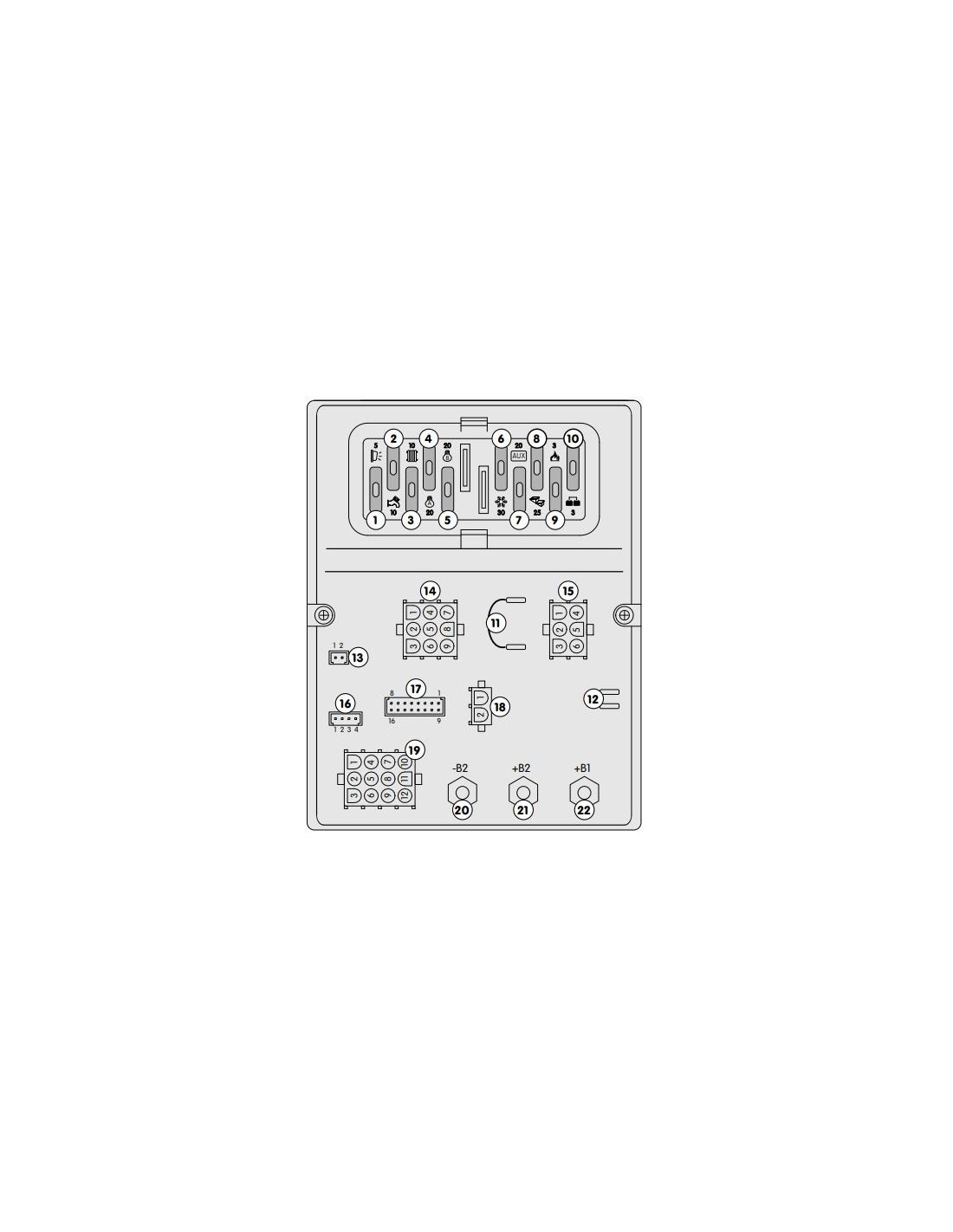

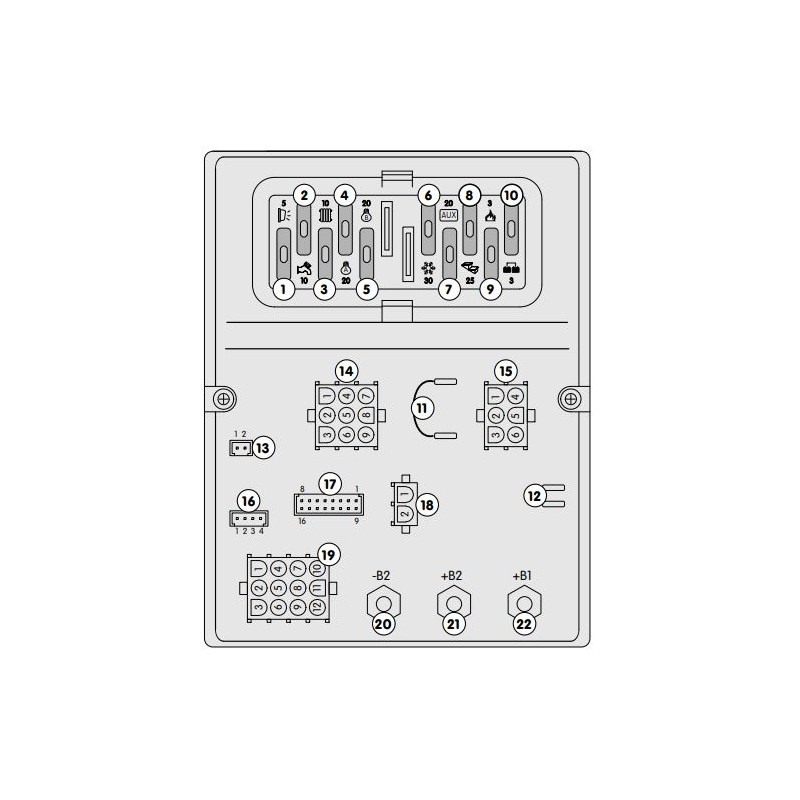

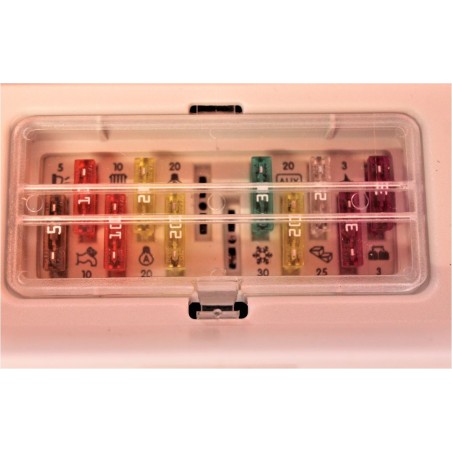

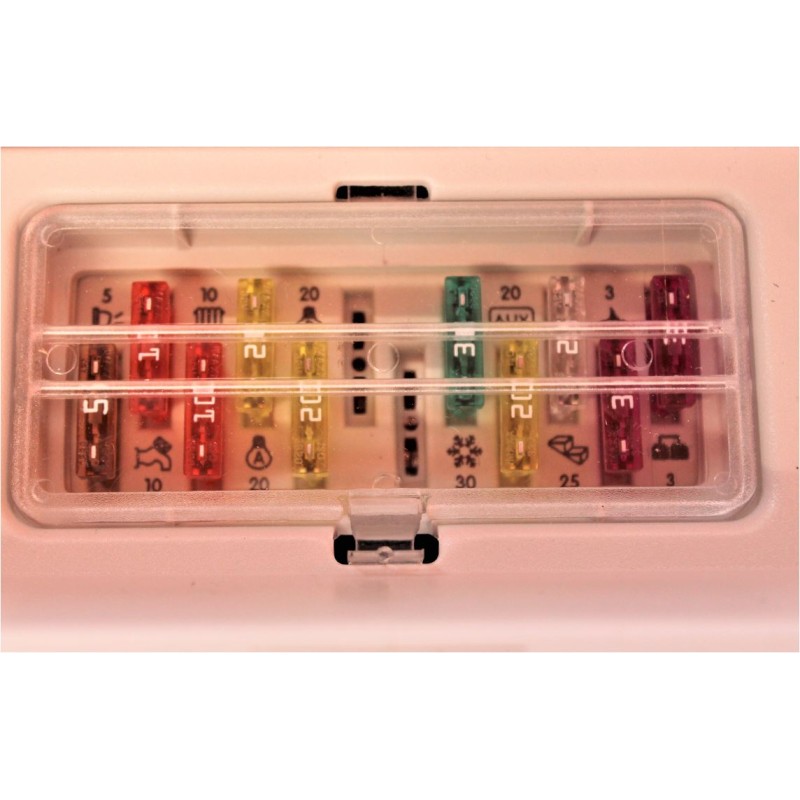

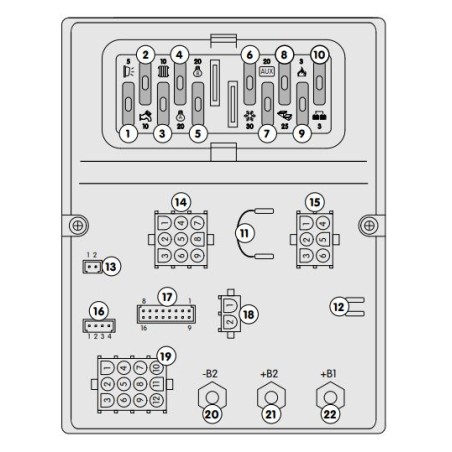

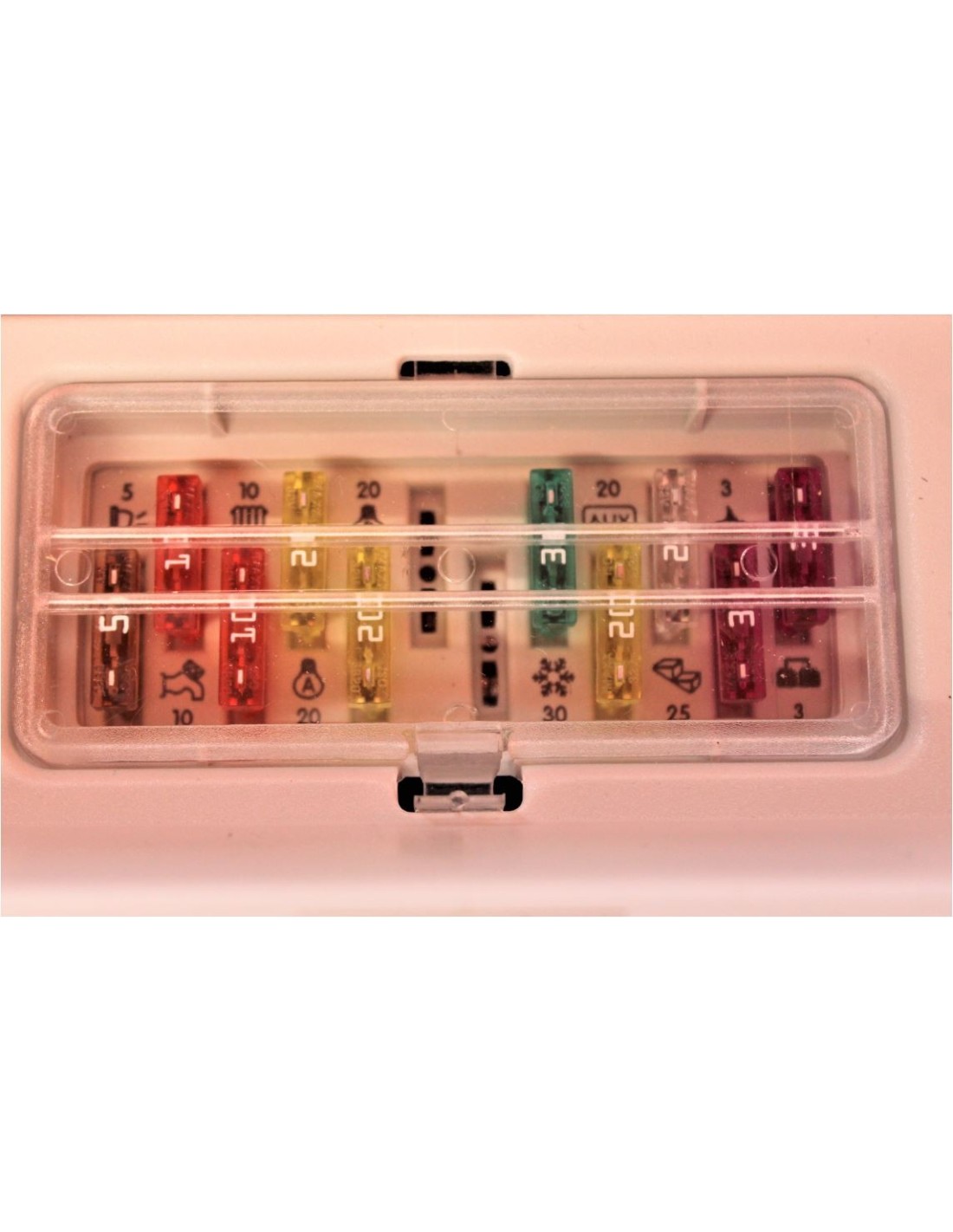

- Fusible 5A pour alimenter la lumière externe, dépend de l'interrupteur principal et s'éteint automatiquement lorsque le moteur tourne.
- Fusible 10A pour l'alimentation de la pompe à eau, dépend de l'interrupteur principal.
- Fusible 10A pour l'alimentation du poêle/chaudière, dépend de l'interrupteur principal de l'éclairage.
- Fusible 20A pour l'alimentation du groupe lumineux « A », dépend de l'interrupteur principal.
- Fusible 20A pour l'alimentation du groupe lumineux « B », dépend de l'interrupteur principal.
- Fusible 30A pour alimenter l'AES 12V et le réfrigérateur trivalent. Le réfrigérateur trois voies s'éteint automatiquement lorsque le moteur est arrêté.
- Fusible 20A pour l'alimentation auxiliaire (régulateur solaire), connecté directement à la batterie de service (B2).
- Fusible 25A pour alimenter le marchepied électrique, connecté directement à la batterie de services (B2).
- Fusible 3A pour l'alimentation en gaz (réfrigérateur, cuisine, vanne chaudière etc.), branché directement sur la batterie de service (B2).
- Fusible 3A pour la protection de la sortie simulée OUT D+.
- Connexion réfrigérateur AES - Pont d'exclusion du relais réfrigérateur trivalent, utilisé pour connecter le réfrigérateur AES directement à la batterie de service (B2).
- Sortie alternateur simulée D+ pour le contrôle de : marche électrique, réfrigérateur AES, vanne de vidange électrique, retour d'antenne électrique.
Voir le manuel dans "documents joints"
