DS300-ST CBE QUADRO DISTRIBUZIONE UTENZE 12V CON FUSIBILI - 209000

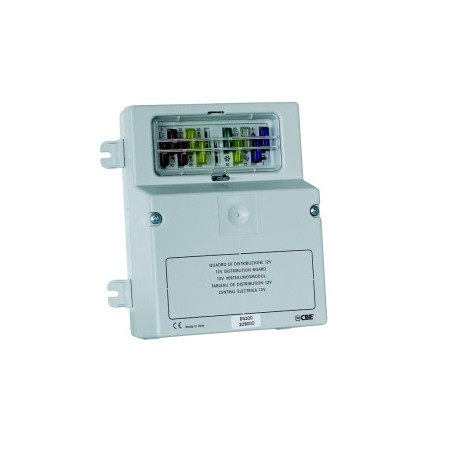

DS300 / DS300-ST - CBE QUADRO DISTRIBUZIONE STANDARD UTENZE 12V CON FUSIBILI DI PROTEZIONE - 209000

Articolo standard; per sostituzione su impianti già esistenti verificare sempre il numero di codice prima di ordinare.

Da utilizzare con i sistemi completo PC110 - 180 - 210 - PC220 - PC260 - PC380

Integra separatore automatico con alimentazione da alternatore : carica le batterie in marcia (fino a 70A a 12V) e abilita il funzionamento del frigorifero trivalente a 12V.

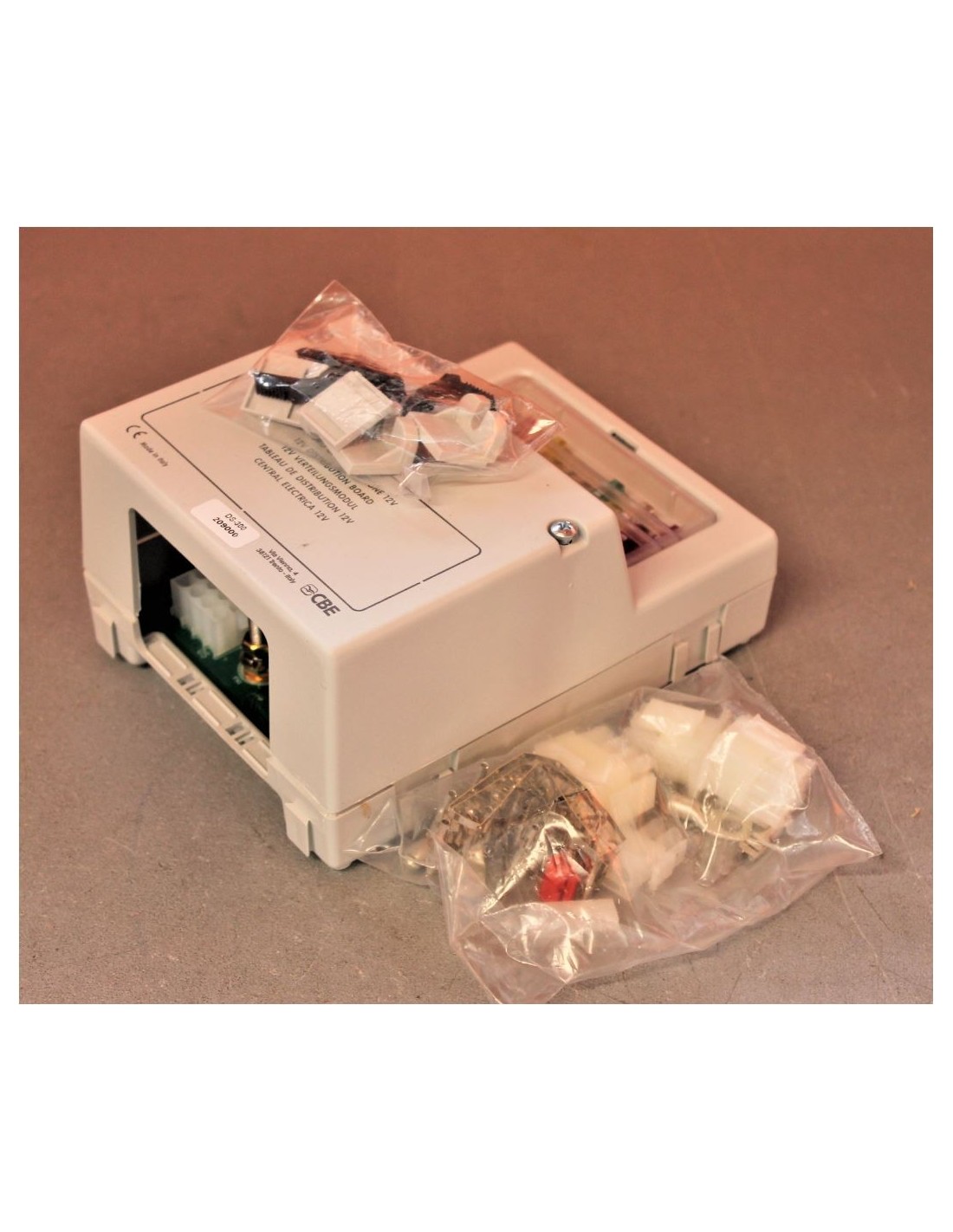

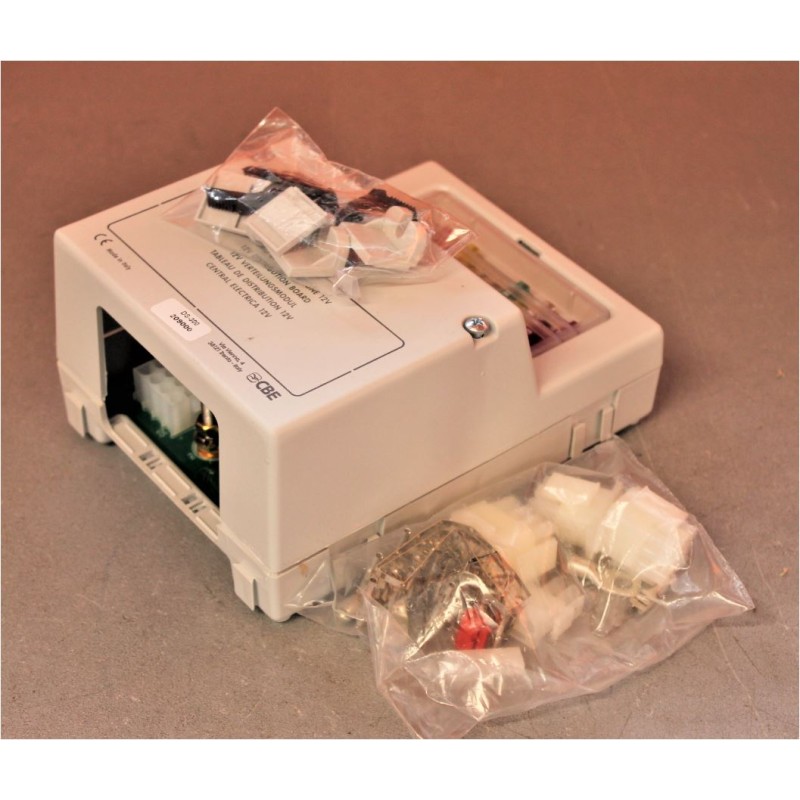

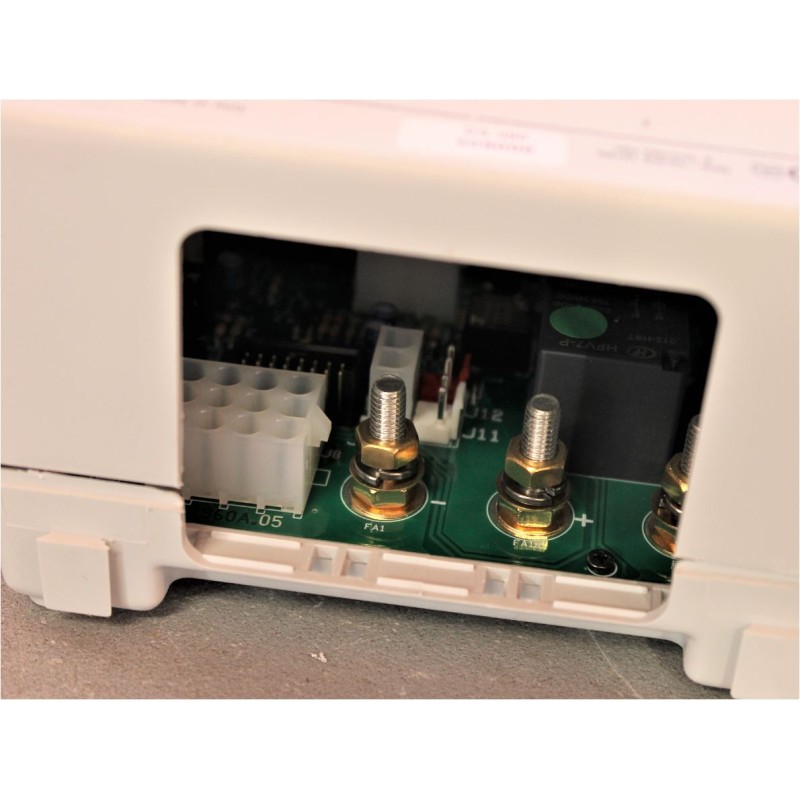

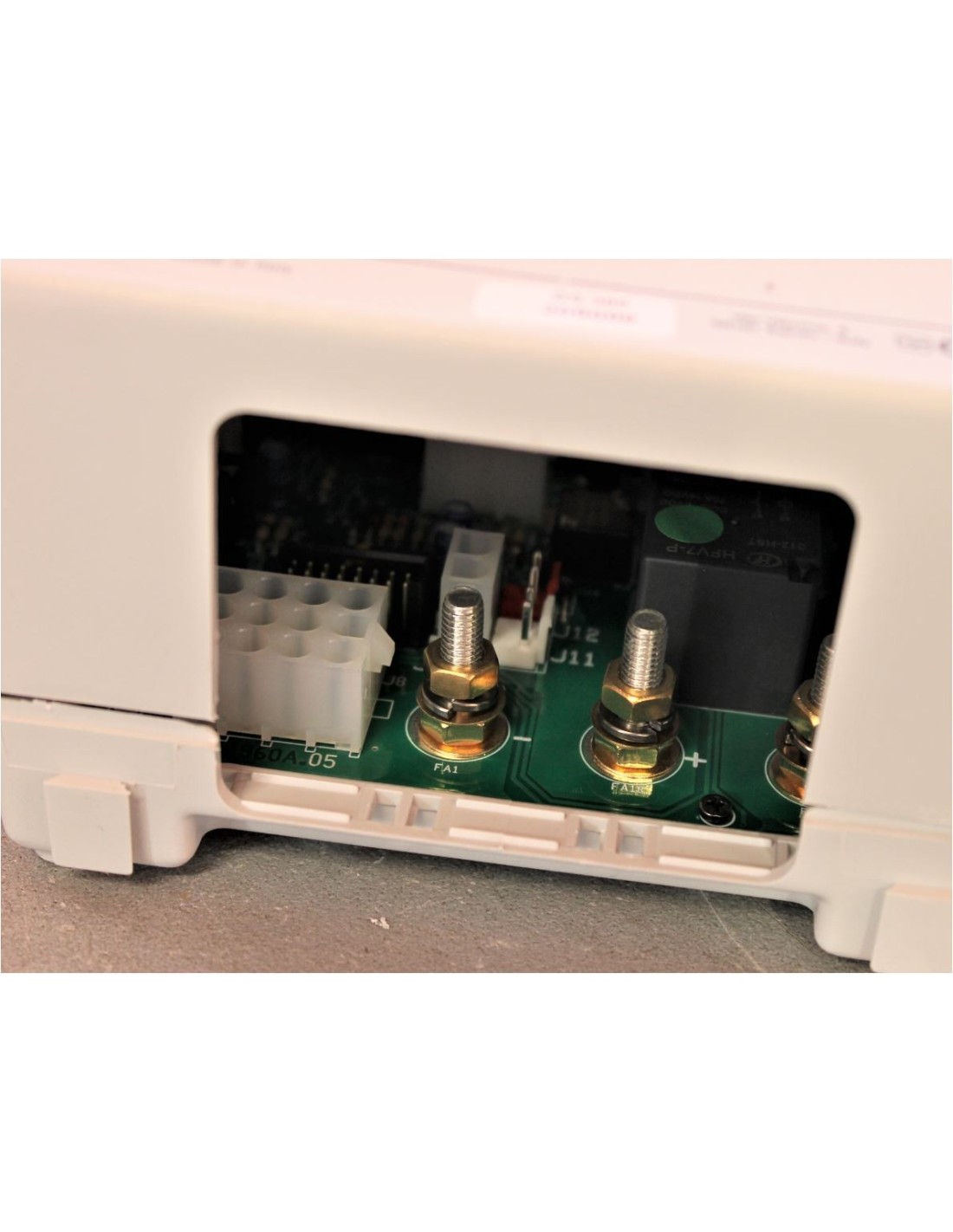

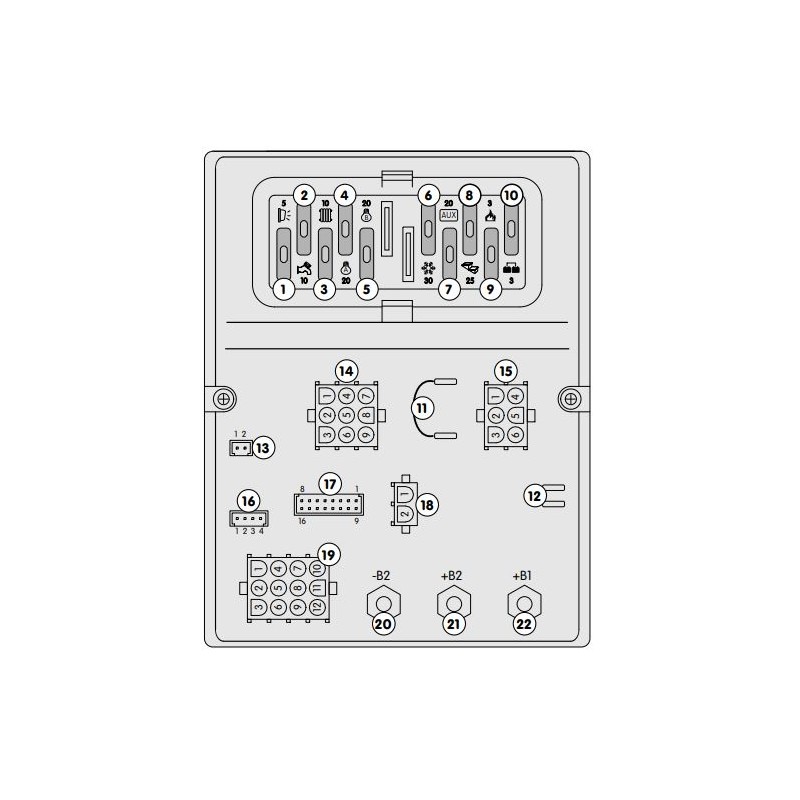

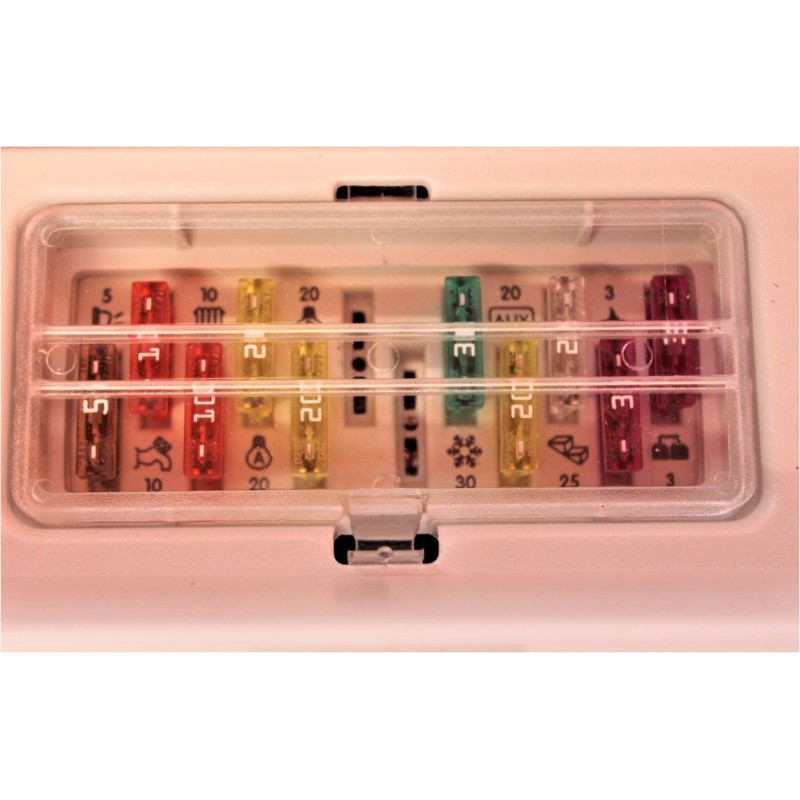

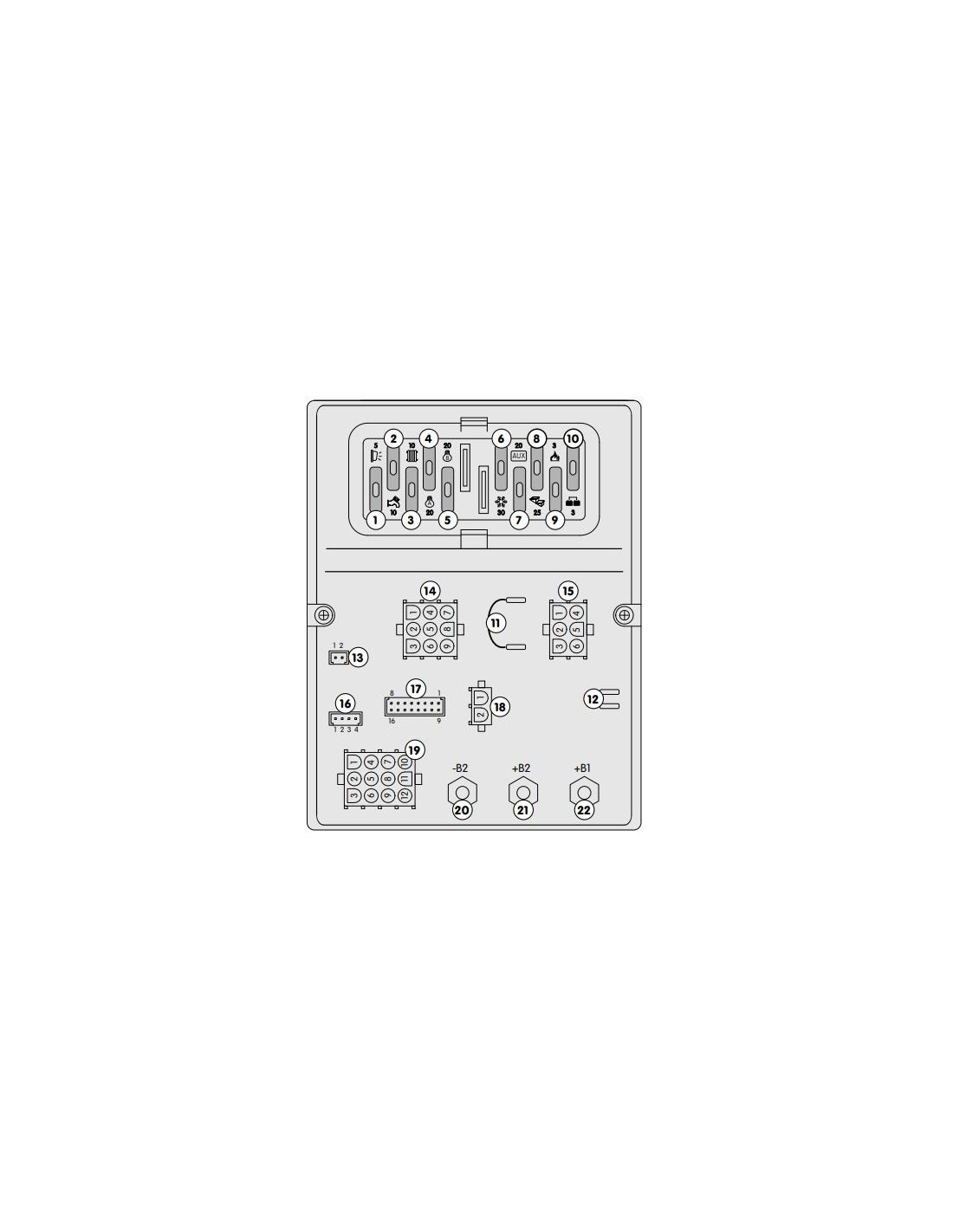

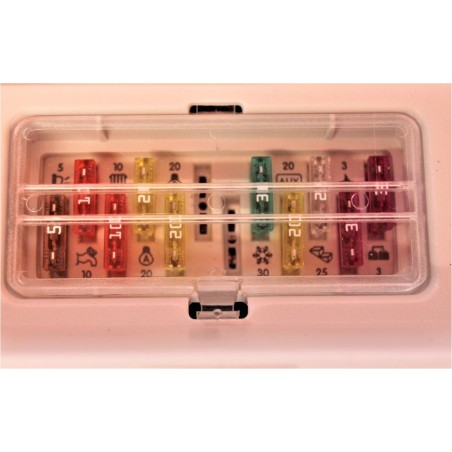

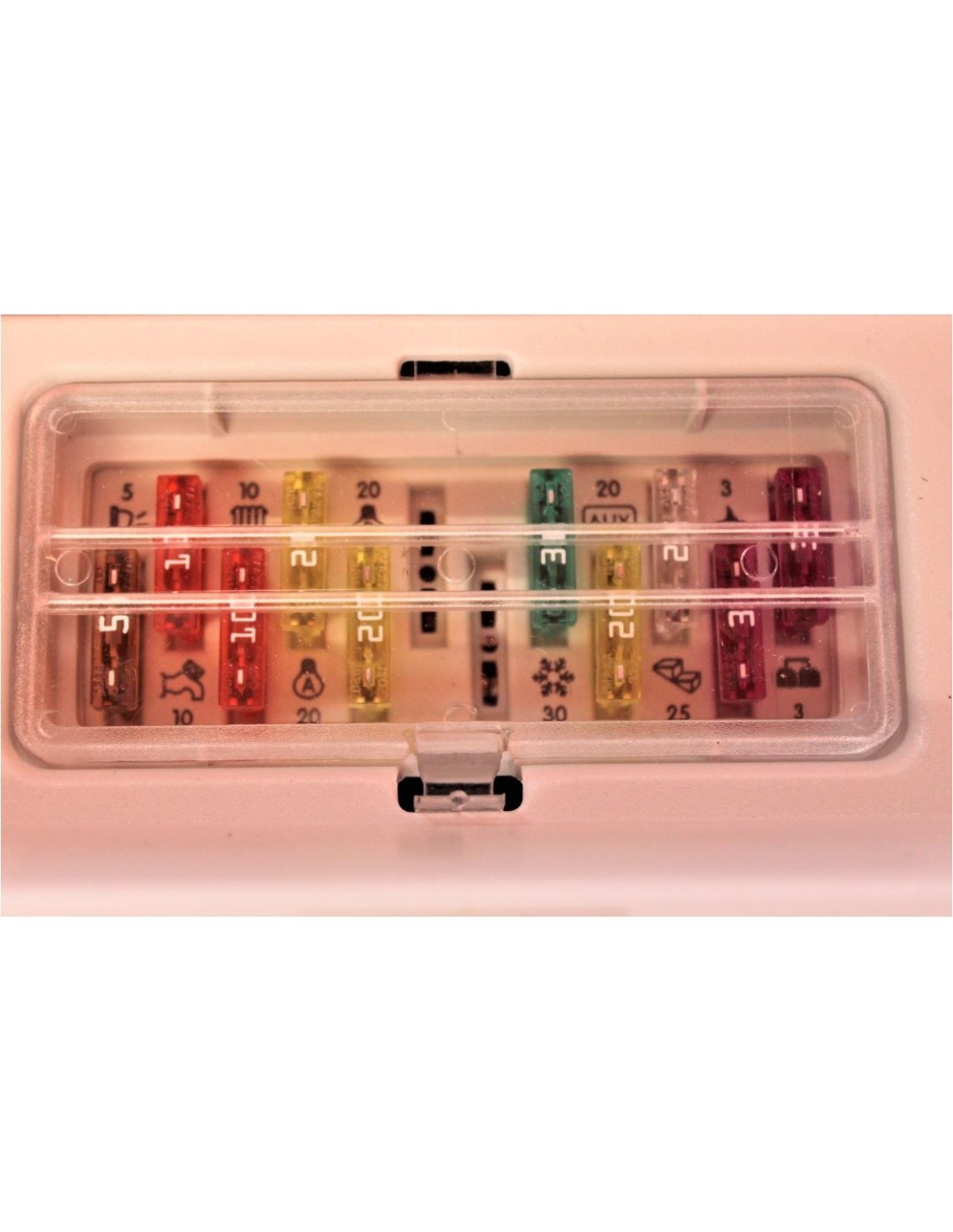

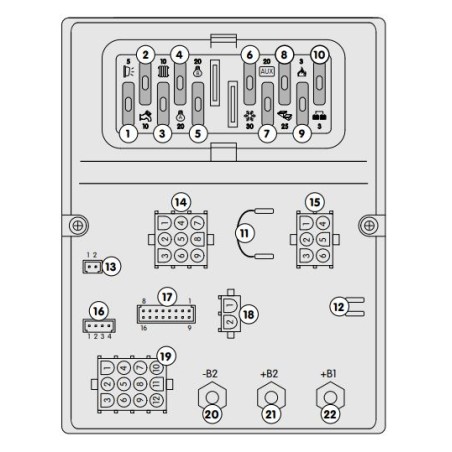

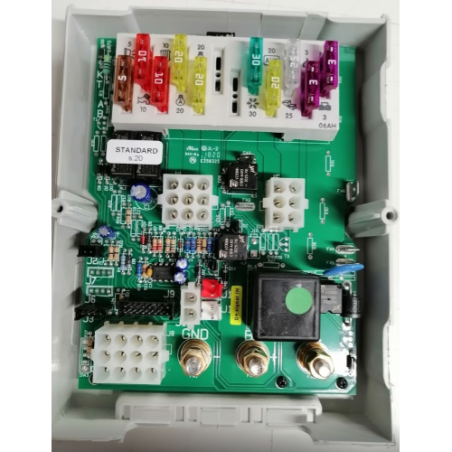

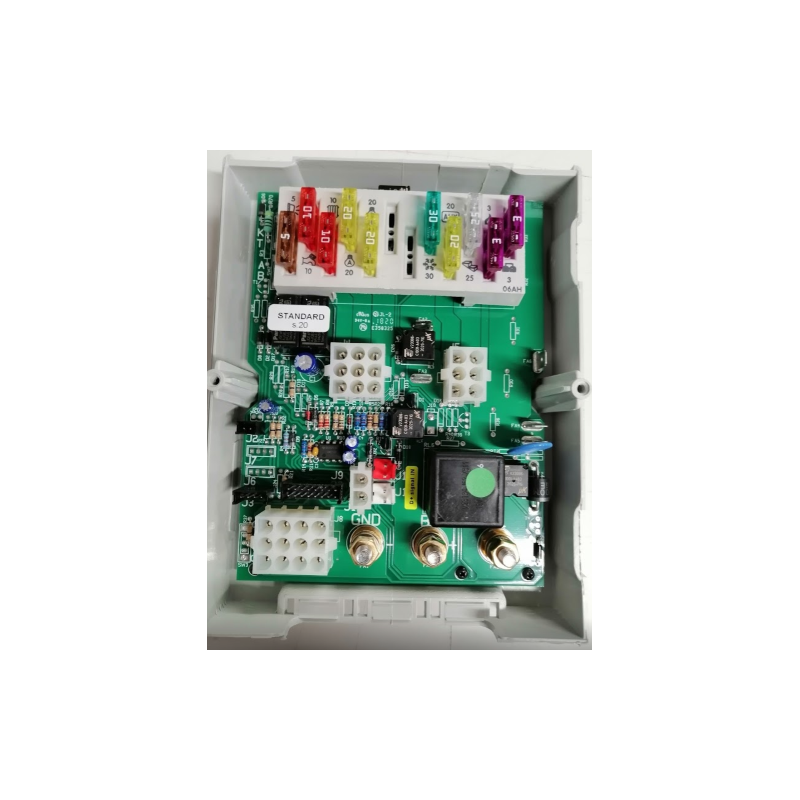

1. Fusibile 5A per l' alimentazione della luce esterna, dipende dall'interruttore generale e si spegne automaticamente con il motore in moto.
2. Fusibile 10A per l' alimentazione della pompa acqua, dipende dall'interruttore generale.
3. Fusibile 10A per l' alimentazione della stufa/boiler, dipende dall’interruttore generale luci.
4. Fusibile 20A per l' alimentazione del gruppo luci “A”, dipende dall’interruttore generale.
5. Fusibile 20A per l' alimentazione del gruppo luci “B”, dipende dall'interruttore generale.
6. Fusibile 30A per l' alimentazione del frigo 12V AES e trivalente. Il frigo trivalente si spegne automaticamente con il motore fermo.
7. Fusibile 20A per l’alimentazione ausiliaria (regolatore solare), collegata direttamente alla batteria servizi (B2).
8. Fusibile 25A per l’alimentazione del gradino elettrico, collegata direttamente alla batteria servizi (B2).
9. Fusibile 3A per l’alimentazione del gas (frigo, cucina, valvola boiler ecc.), collegata direttamente alla batteria servizi (B2).
10. Fusibile 3A per la protezione dell’uscita OUT D+ simulata.
11.  Collegamento frigo AES - Ponte per l’esclusione del relè frigo trivalente, serve per collegare il frigo AES direttamente alla batteria servizi (B2).
12. Uscita simulata D+ alternatore per il comando di: gradino elettrico, frigo AES, valvola scarico elettrica, rientro antenna elettrica.

Vedere il manuale in "documenti allegati"
