ARSILICII XA00400005 - Panneau électrique TRIGANO

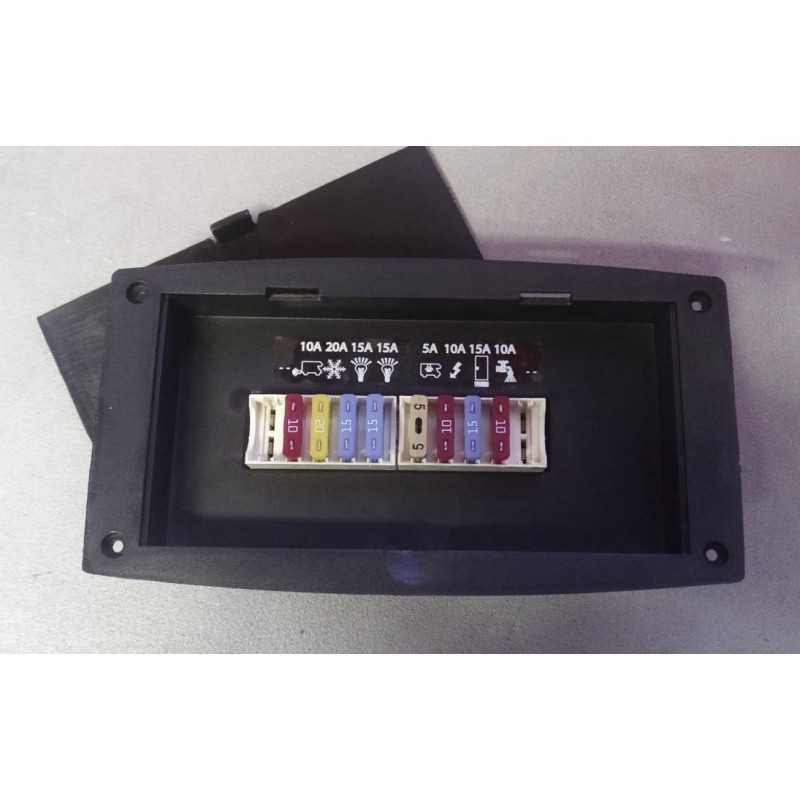

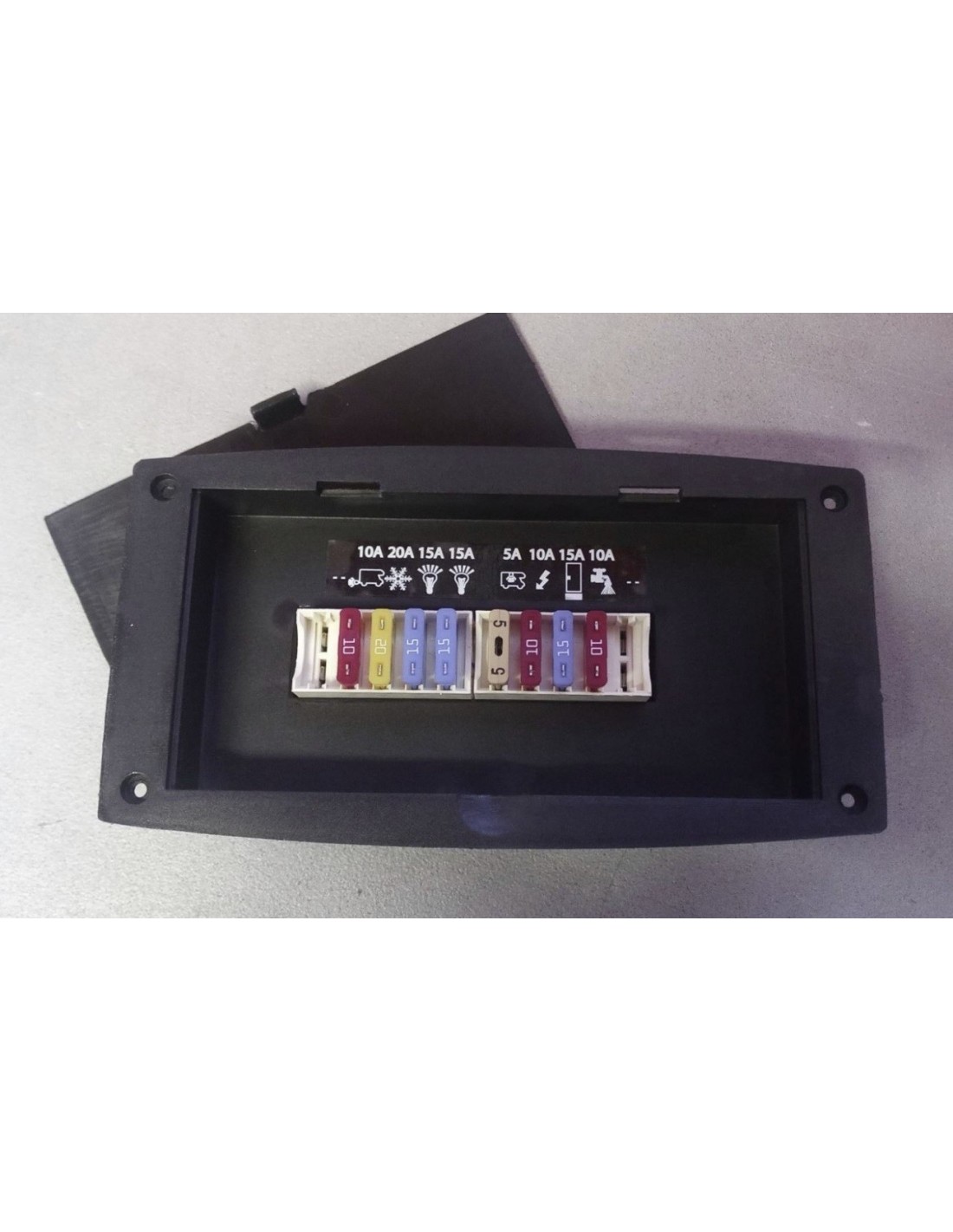

ARSILICII XA00400005 V07 - PORTE-FUSIBLE TRIGANO PANNEAU N G ECON ST. 07 – RAST 5 – AVEC CONNECTEURS VOLANTS R5 4 VOIES CODE TRIGANO 1IRH001AE0013.

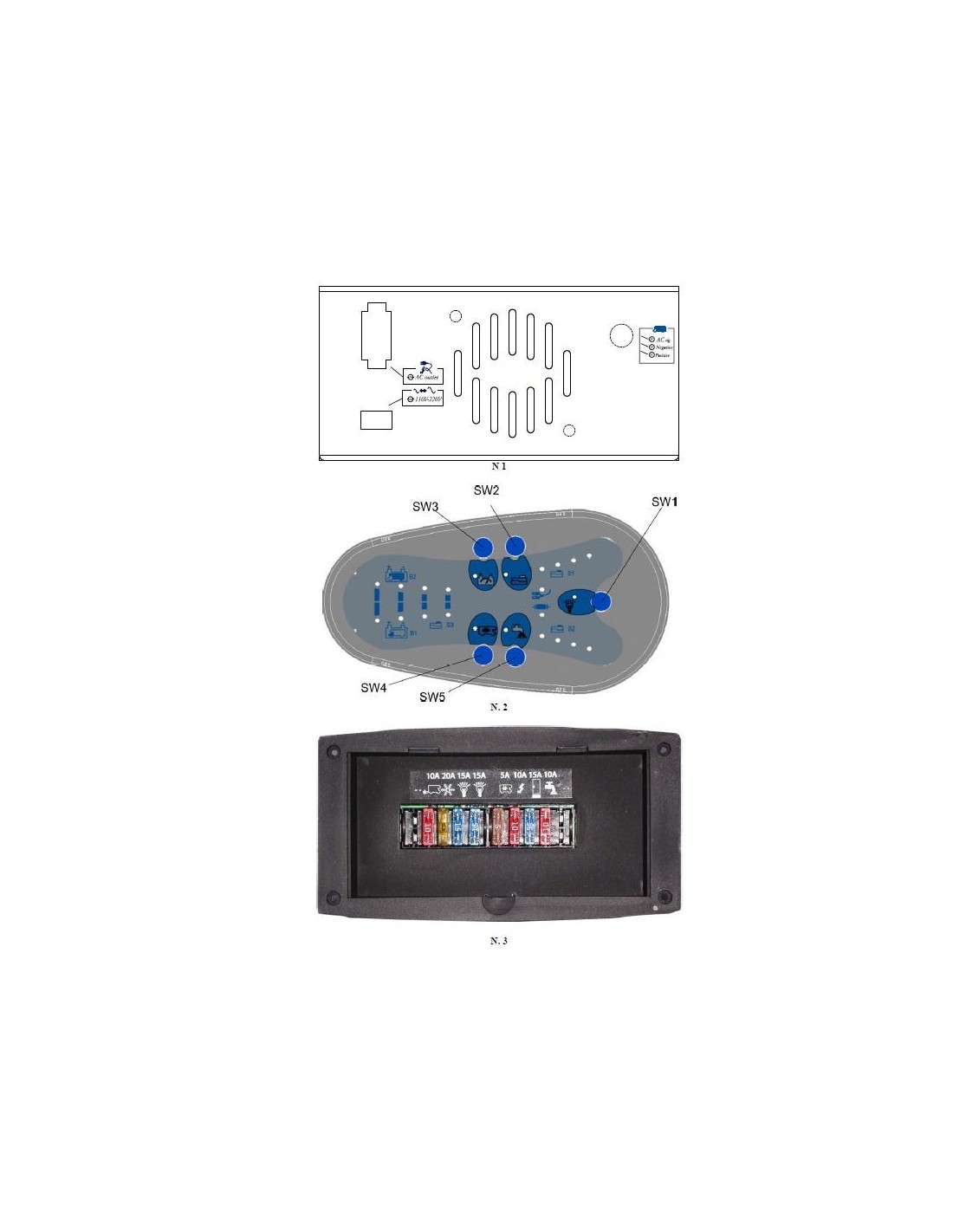

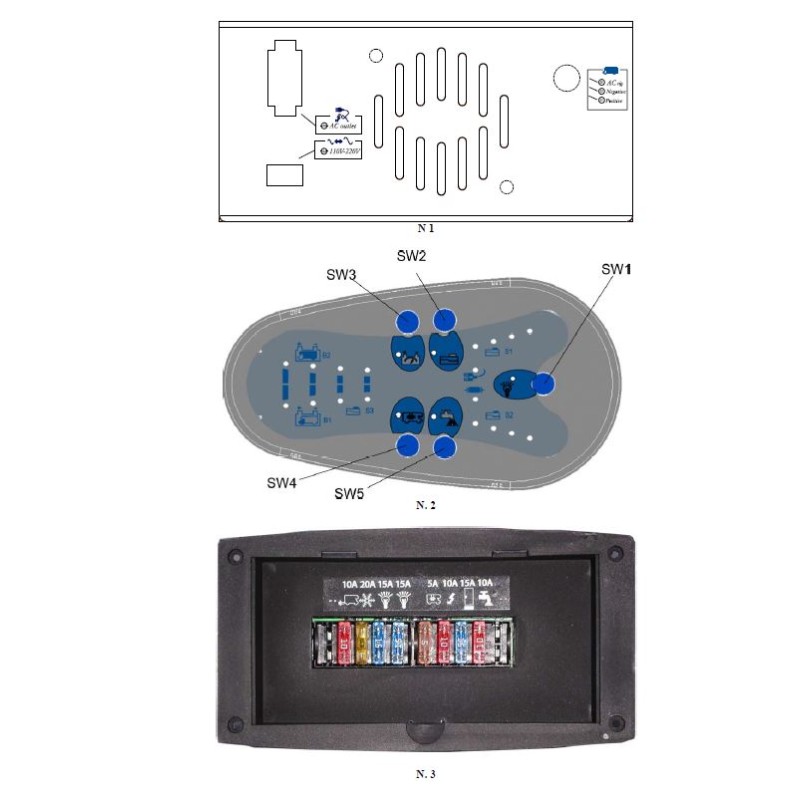

Normalement installé par TRIGANO avec le panneau de contrôle référence 2 du dessin joint et le chargeur AL-C20 216W référence 1.

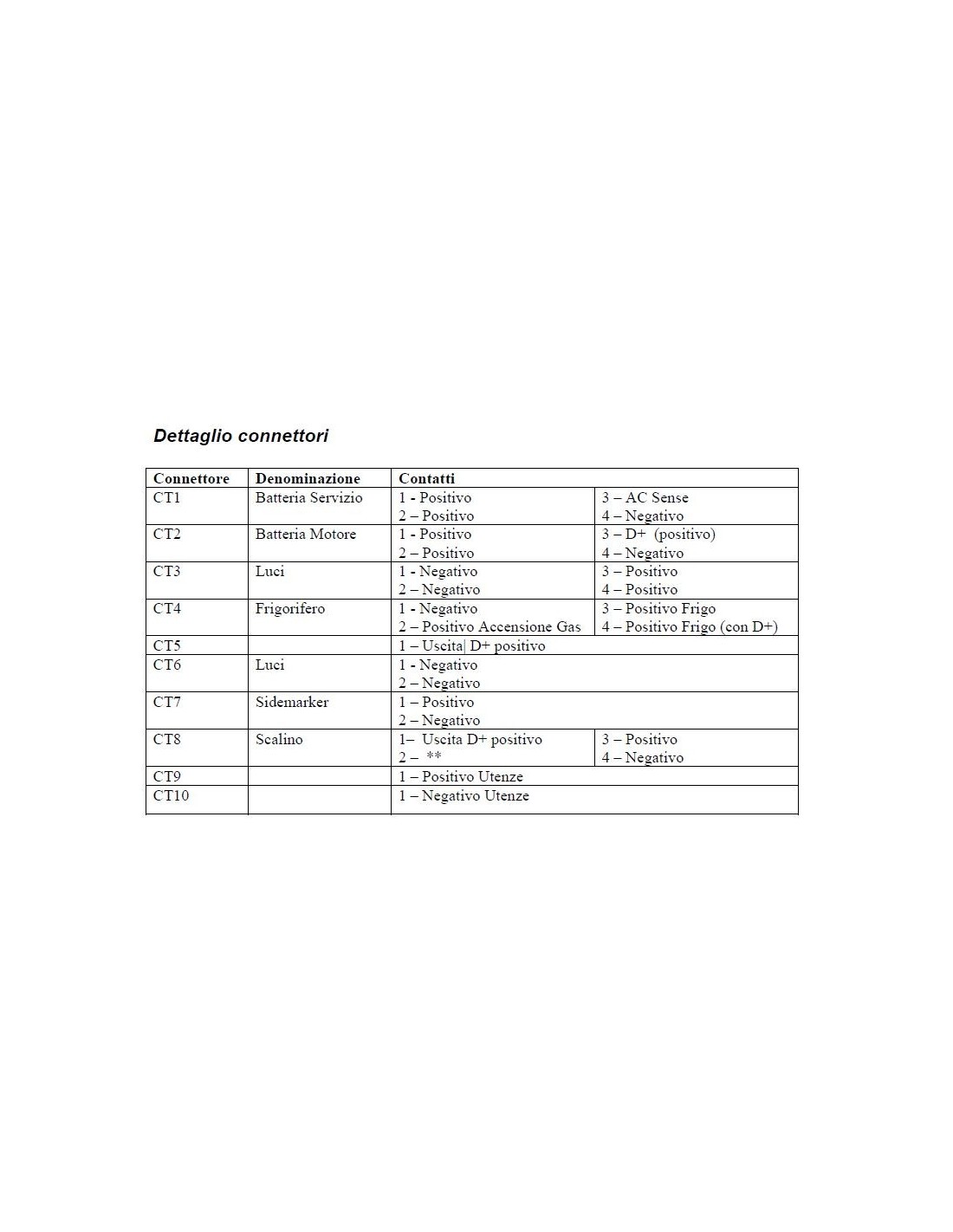

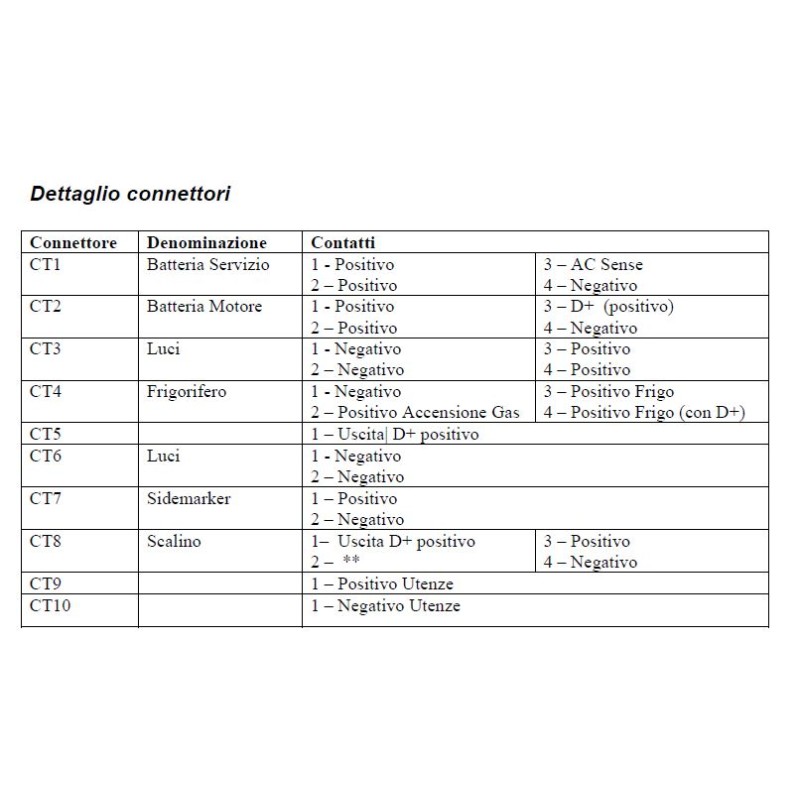

Avec connecteurs complets :

• QA01008010 CONNECTEUR RAST5 4 VUIE FLYING MASCXHIO NUMÉRO 2
• QA01008011 RAST5 CONNECTEUR 4 VOIES MÂLE NOIR NUMÉRO 3 VOLANT
• QA01008013 RAST5 CONNECTEUR VOLKANTE À QUATRE VOIES NUMÉRO MÂLE ROUGE 1
• QC05000070 CONTACT MINUTEUR 2.5-4,00 MMQ FÉMININ 927824-2-TE pour RAST5) NUMÉRO 24

Installé sur ROLLER TEAM.

D.02832.R1.2

SHUNT 0735

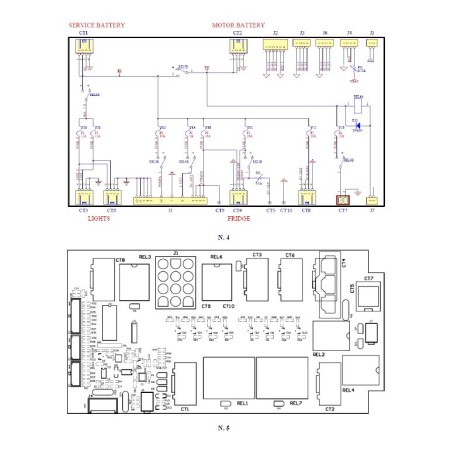

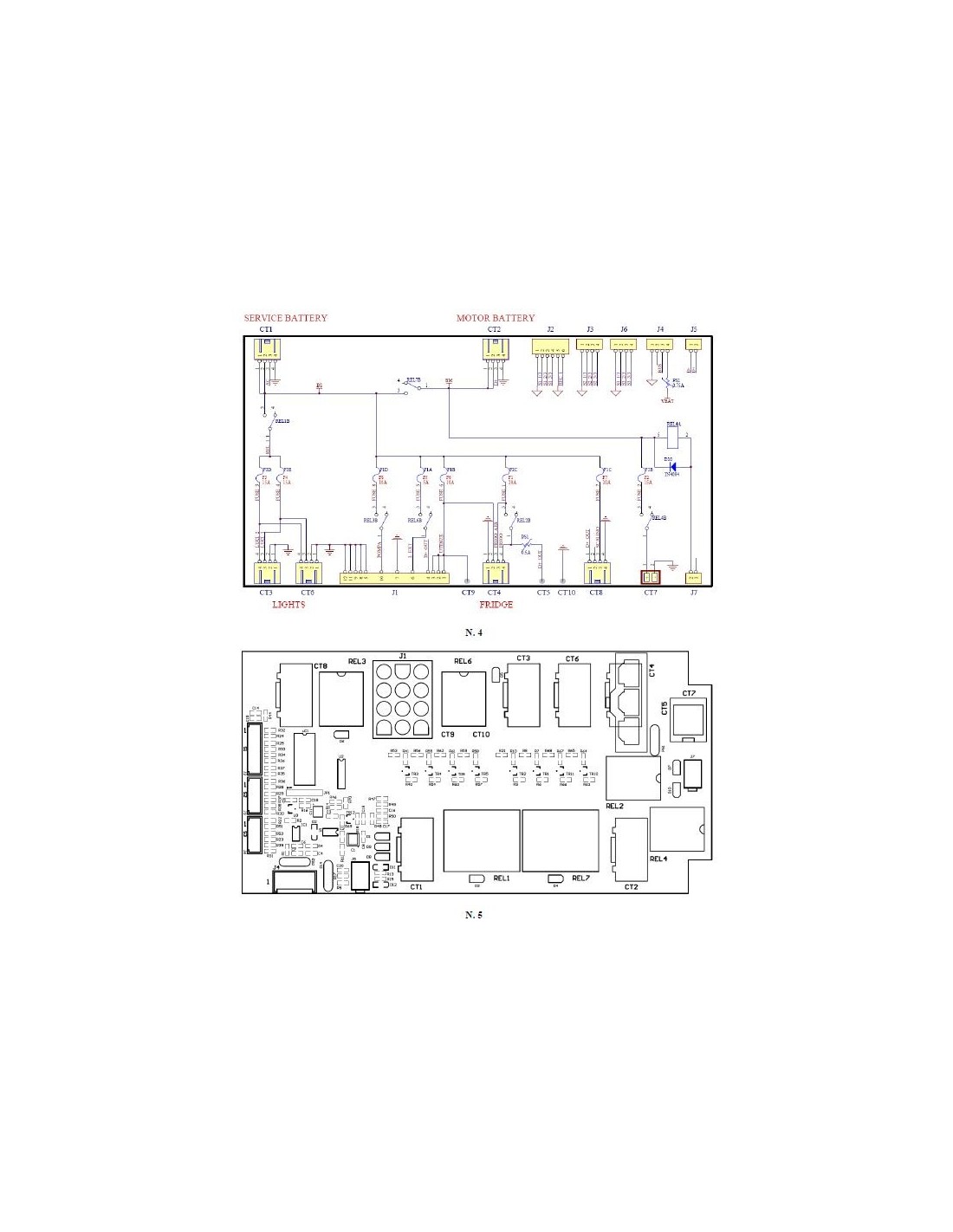

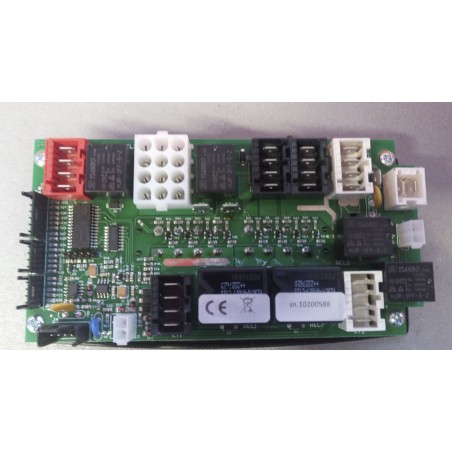

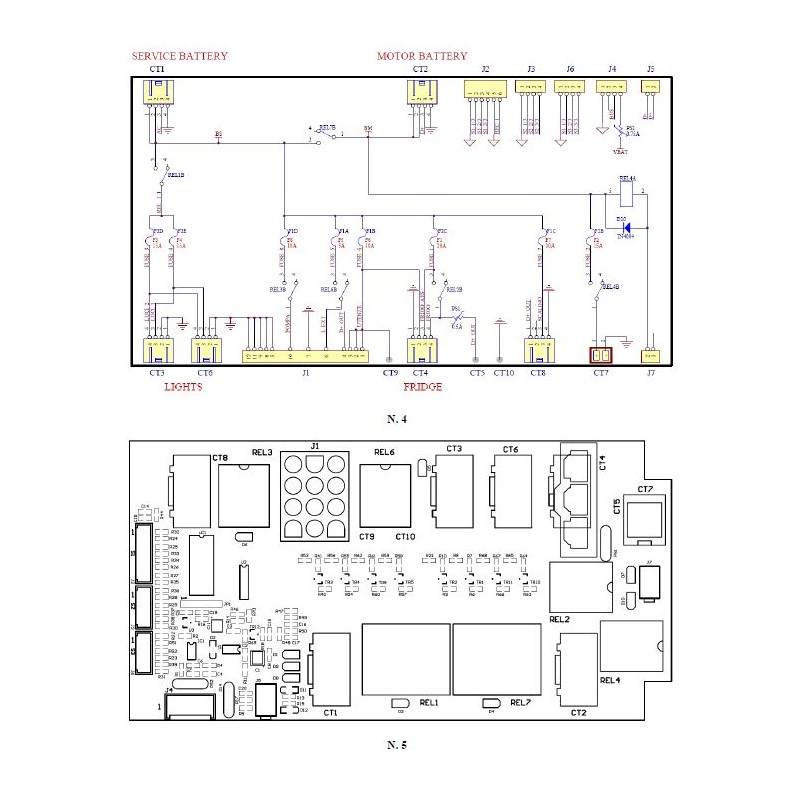

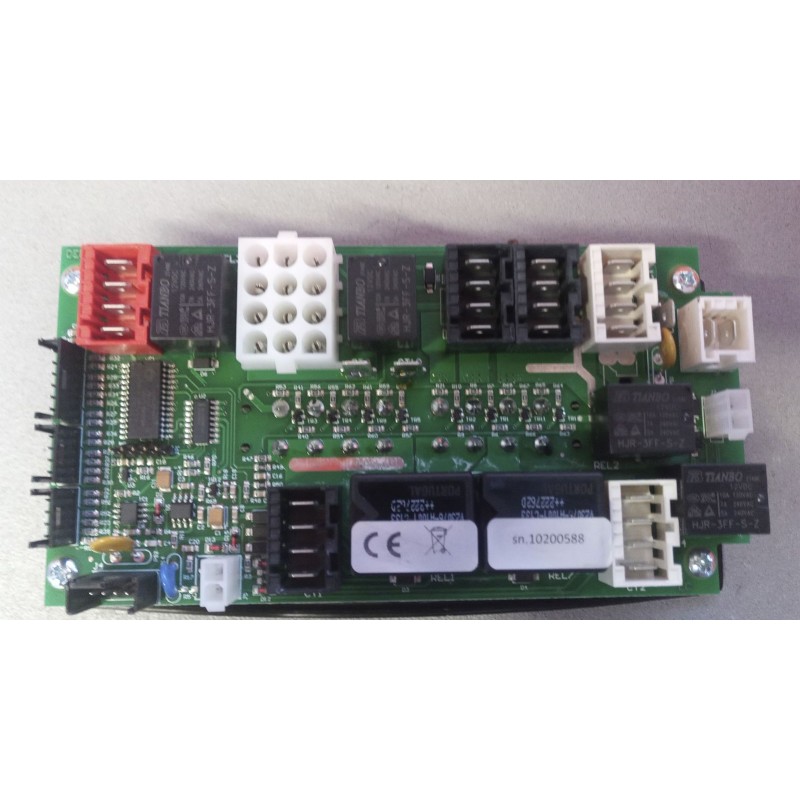

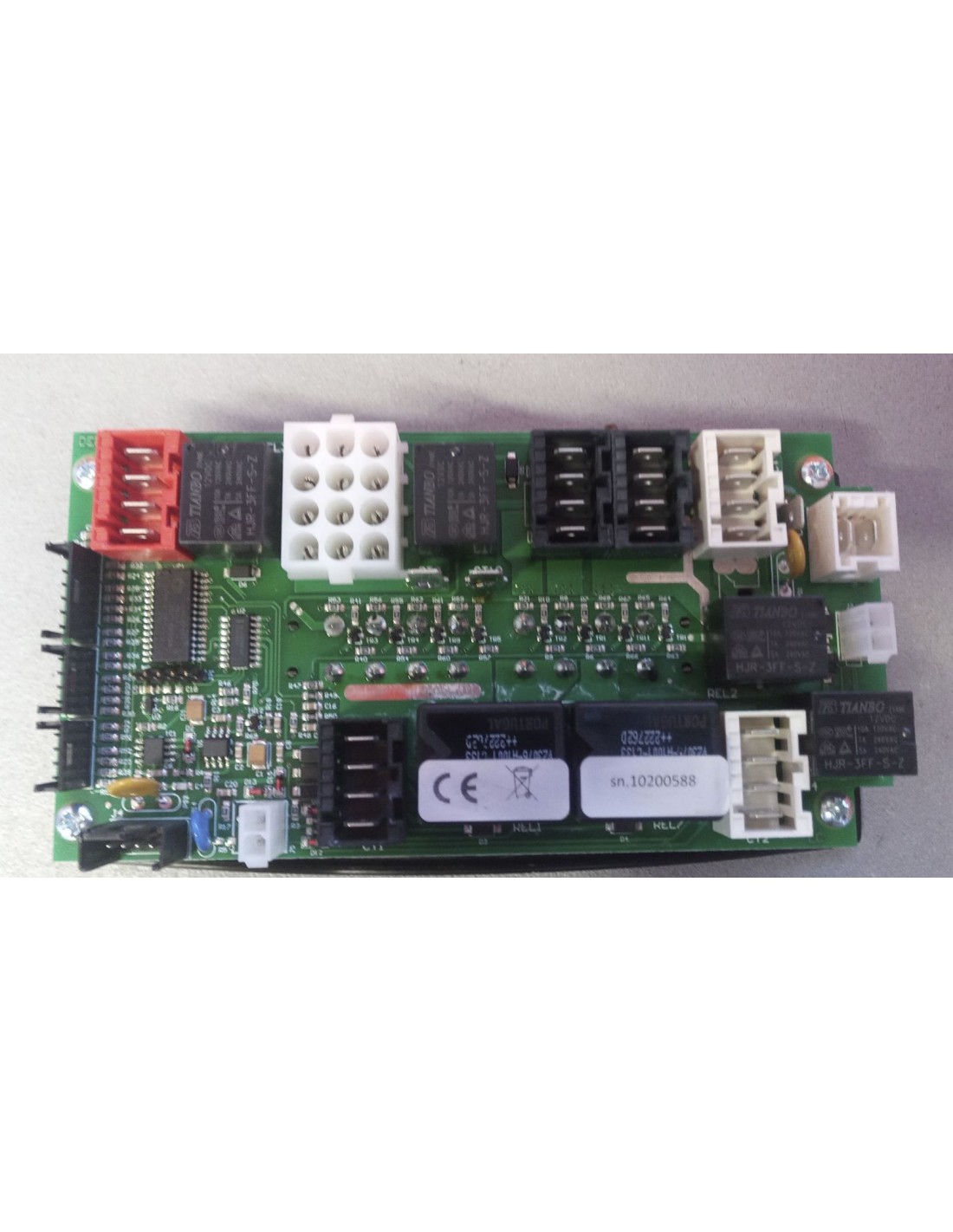

Le distributeur de puissance est l’appareil qui distribue et protège les lignes très basse tension (12 VDC) de la caravane, telles que les lignes lumineuses, la pompe, etc. Il est connecté à un panneau de contrôle avec lequel l’état des sorties et entrées de l’appareil suivant est affiché.

Automatismes

• Batteries parallèles

Activé lorsque le moteur est allumé et que la tension de la batterie est supérieure à 13,4V.

Désactivé lorsque le moteur s’arrête ou que la tension de la batterie du moteur est inférieure à 12,4V.

• Frigo

Dès que le moteur est allumé, il s’active pendant 10 secondes. Après cela, il suit les mêmes règles que les batteries parallèles.

• D+ positif

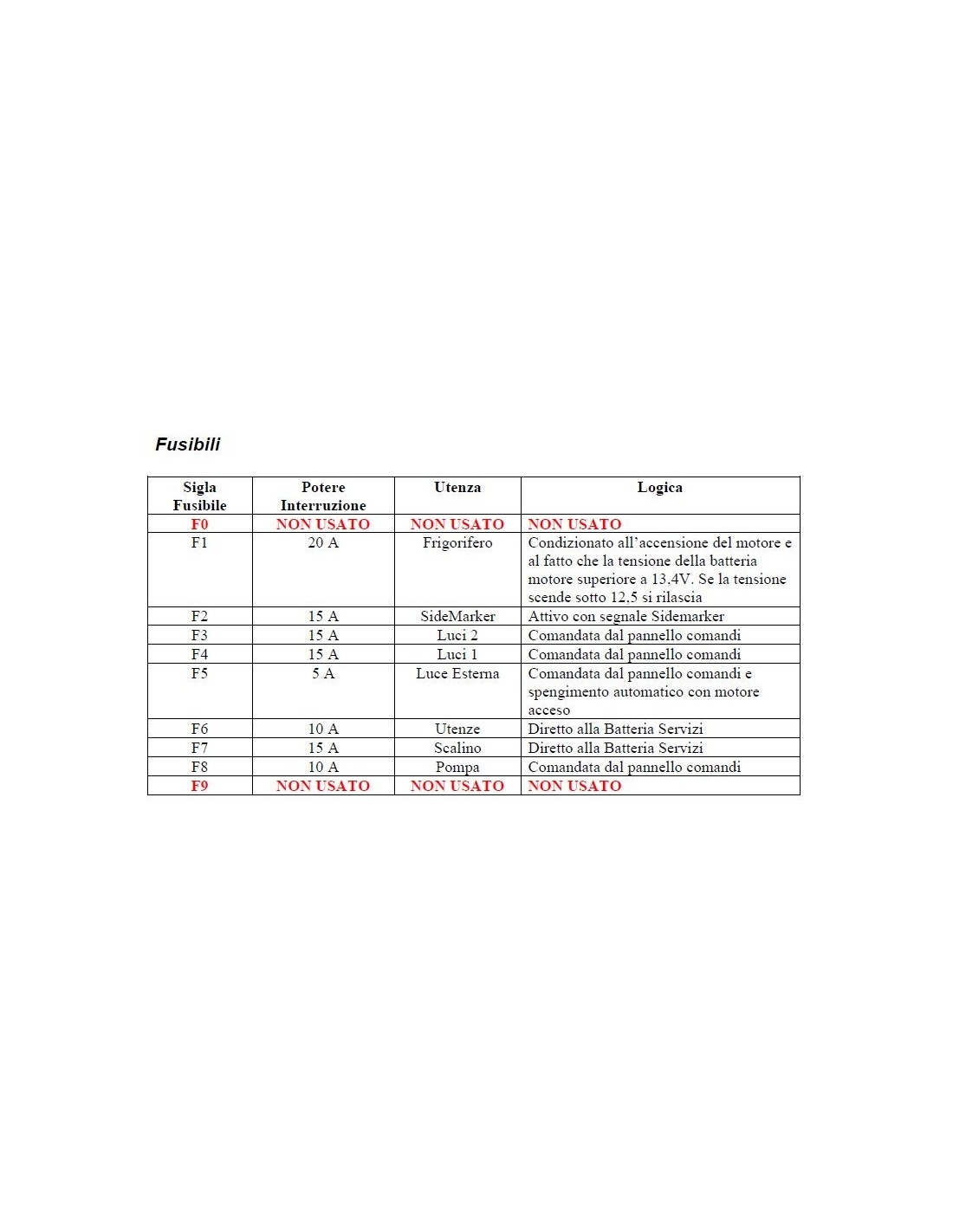

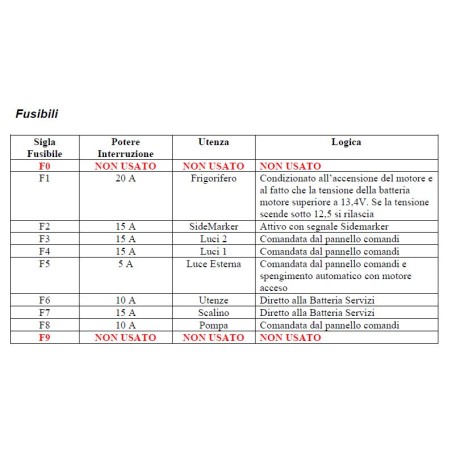

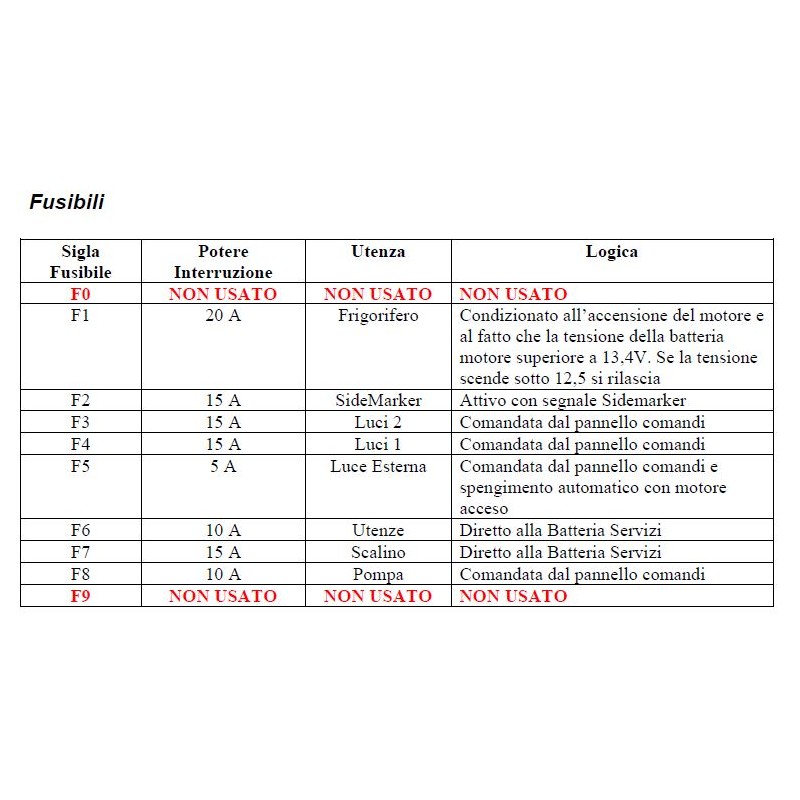

Le signal de sortie positif D+ est connecté au relais du réfrigérateur et est sous fusible F1.

• Services de protection des batteries

Lorsque la tension de la batterie descend en dessous de 10V et y reste plus de 10 secondes.

Toutes les charges électriques connectées au système d’éclairage et à la pompe sont coupées.

Taille et poids

Dimensions (LxA.L) 18x10x6 cm Poids environ 260 gr/pcs
