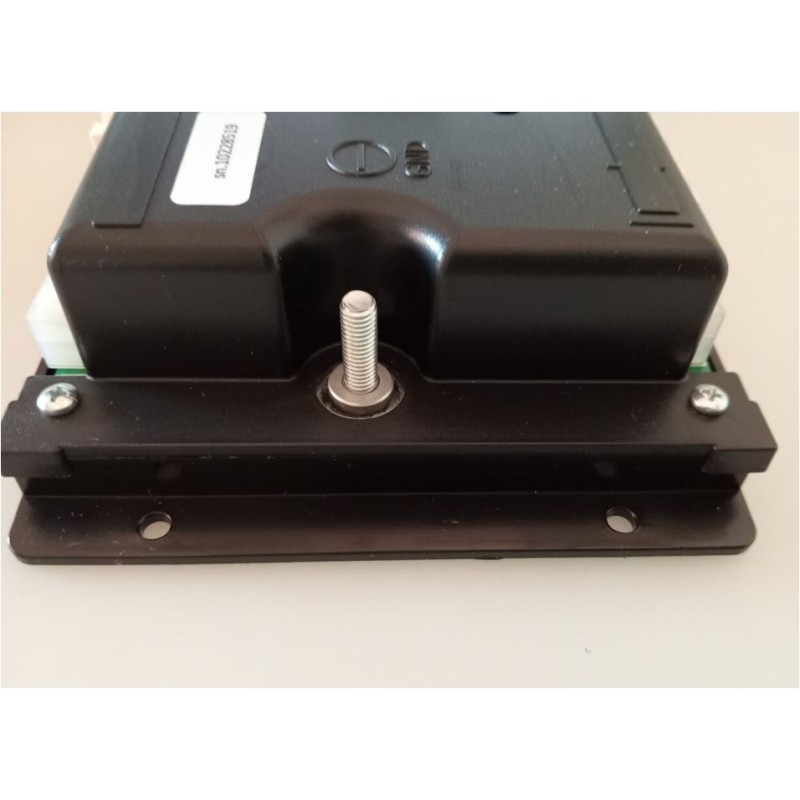

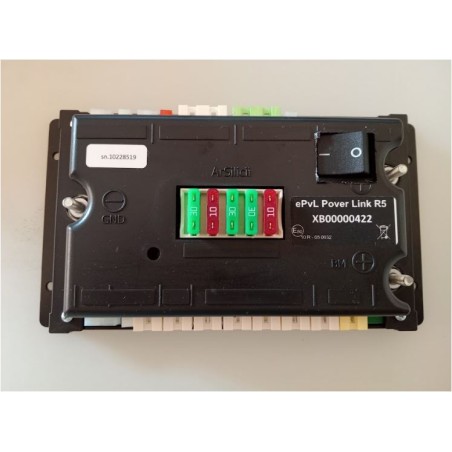

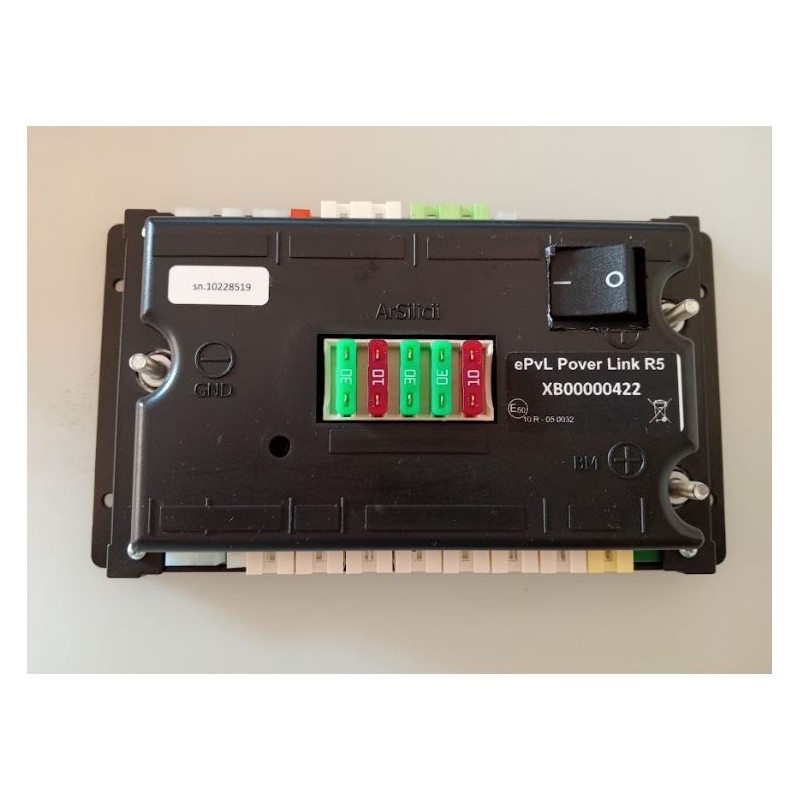

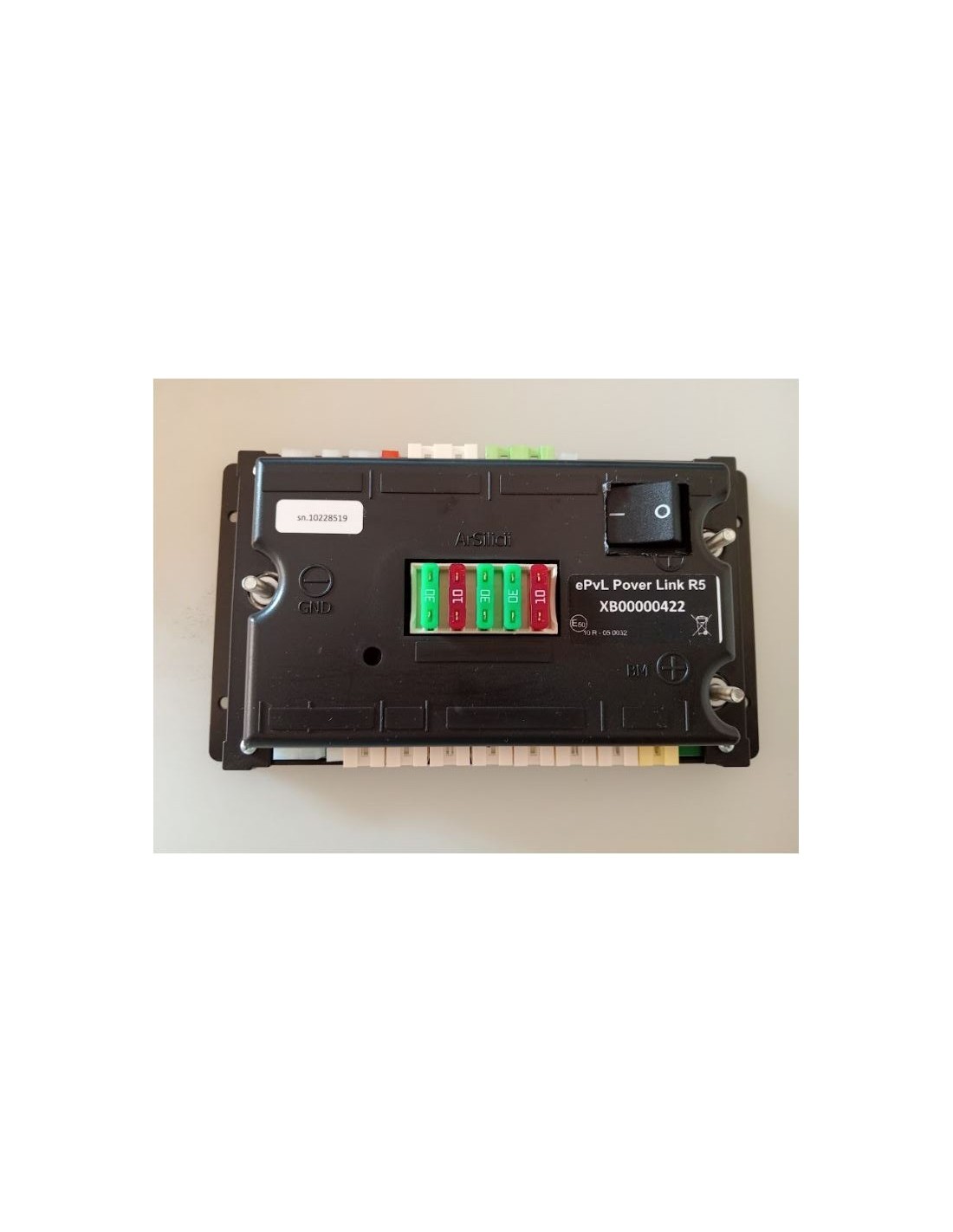

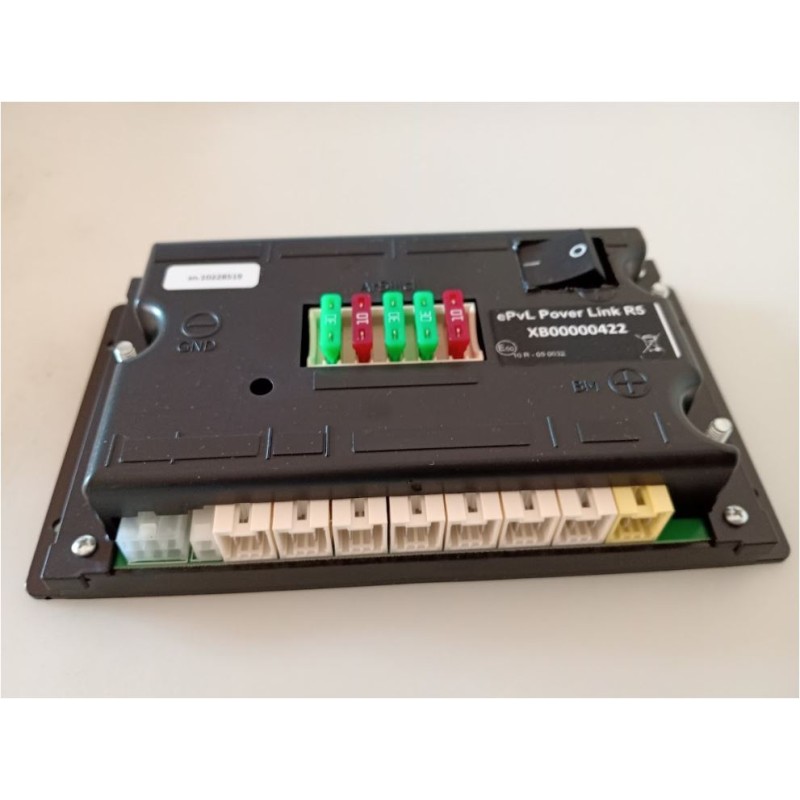

ARSILICII - NODE ePvL POVER LINK 2013-2014 R5 AVEC INTERRUPTEUR POUR RAST 5 CONNEXIONS - XB00000422- RIMOR

ARSILICII - NODE ePvL POVER LINK 2013/2014 - R5 POUR RAST 5 CONNEXIONS - XB00000422- RIMOR - AVEC INTERRUPTEUR

Monté sur RIMOR KOALA et d'autres derniers systèmes S-TTK (voir manuel ci-joint)

ARTICLE FABRIQUÉ SUR COMMANDE DÉLAI DE LIVRAISON ENVIRON 10 JOURS

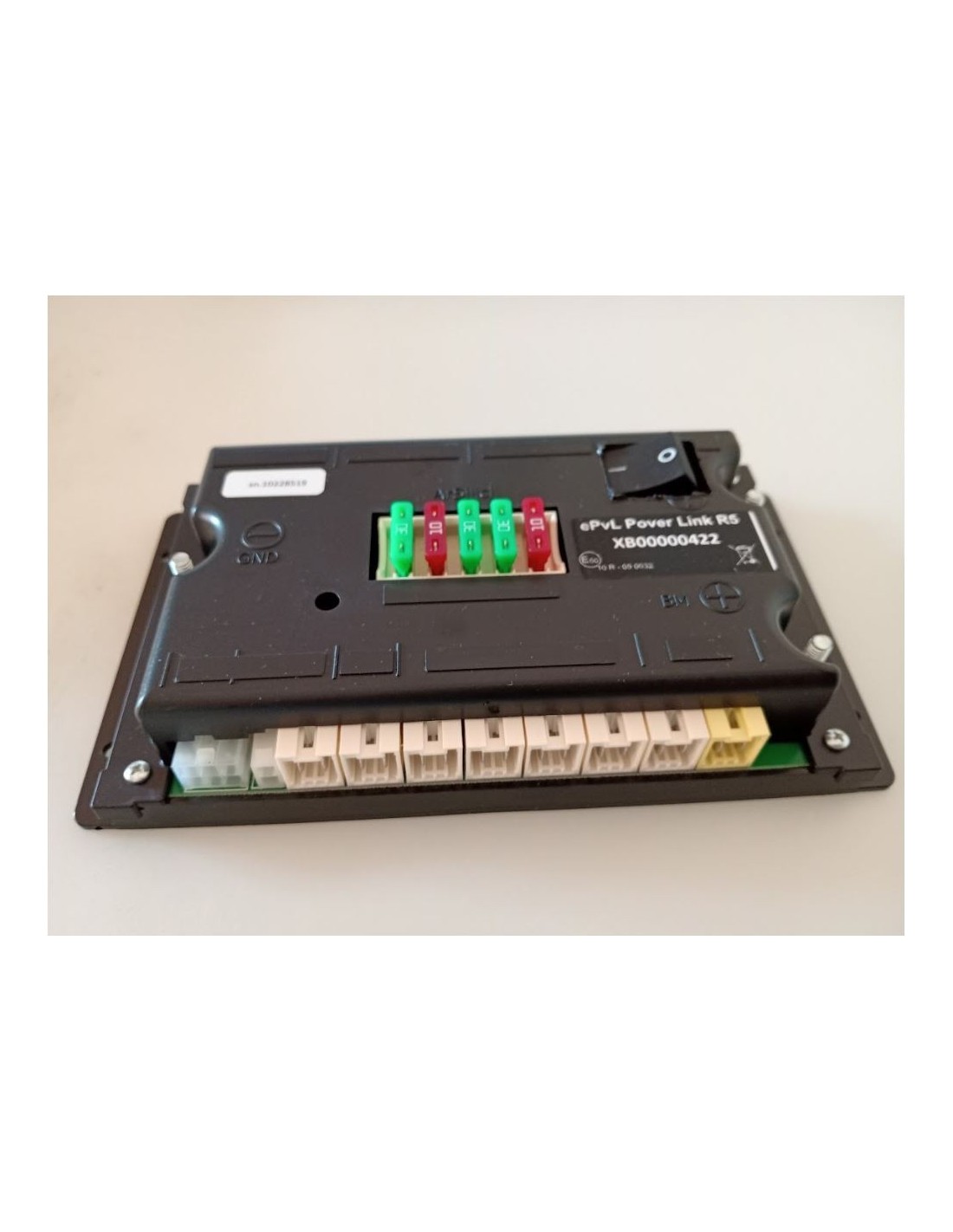

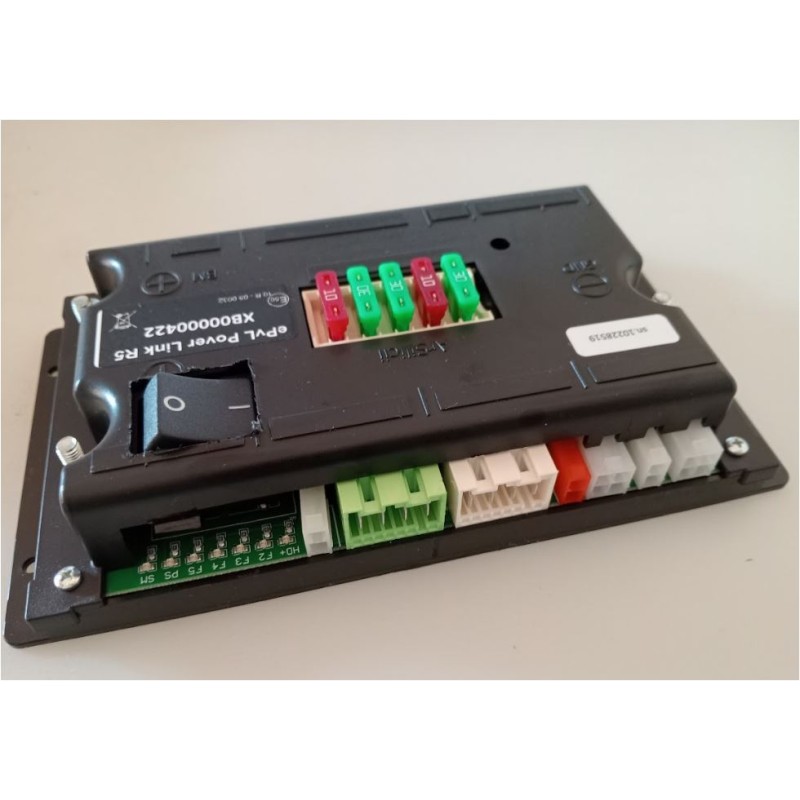

Distributeur de puissance SUPERLINK

C'est l'appareil où convergent les principales sources d'énergie et sont distribuées aux différents utilisateurs et à la batterie de service. Il y a également une banque de fusibles de protection sur la carte.

Le Superlink est capable de contrôler les niveaux de la pompe et du réservoir, en répondant aux commandes qu'il reçoit de l'unité de contrôle à laquelle il est connecté via le câble bus. Sur le dessus se trouve une LED d'état qui fournit des informations sur la connexion avec la centrale. Le clignotement vert de la LED, située en partie supérieure, indique que la connexion est OK, tandis qu'en cas de problème, la LED clignote en rouge.

Les connexions de cette unité sont mises en évidence dans le schéma général du système au début de ce document.

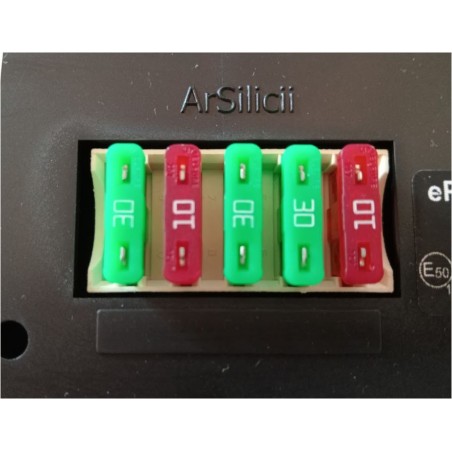

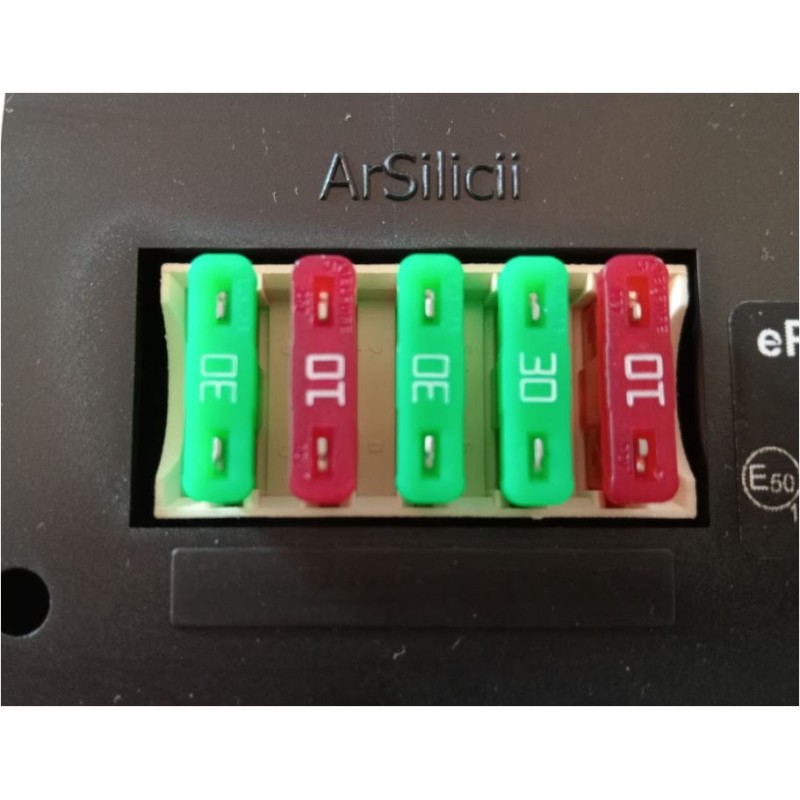

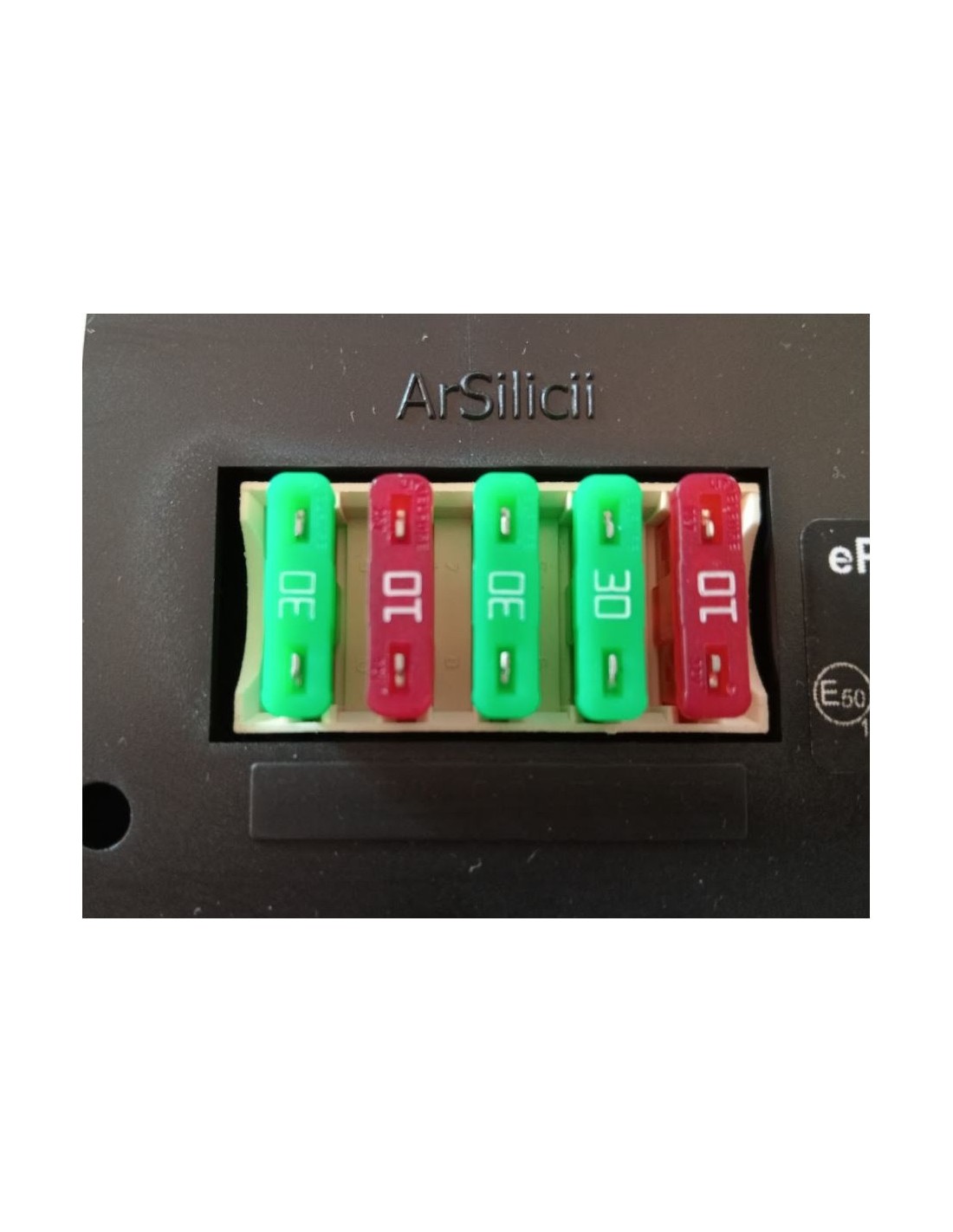

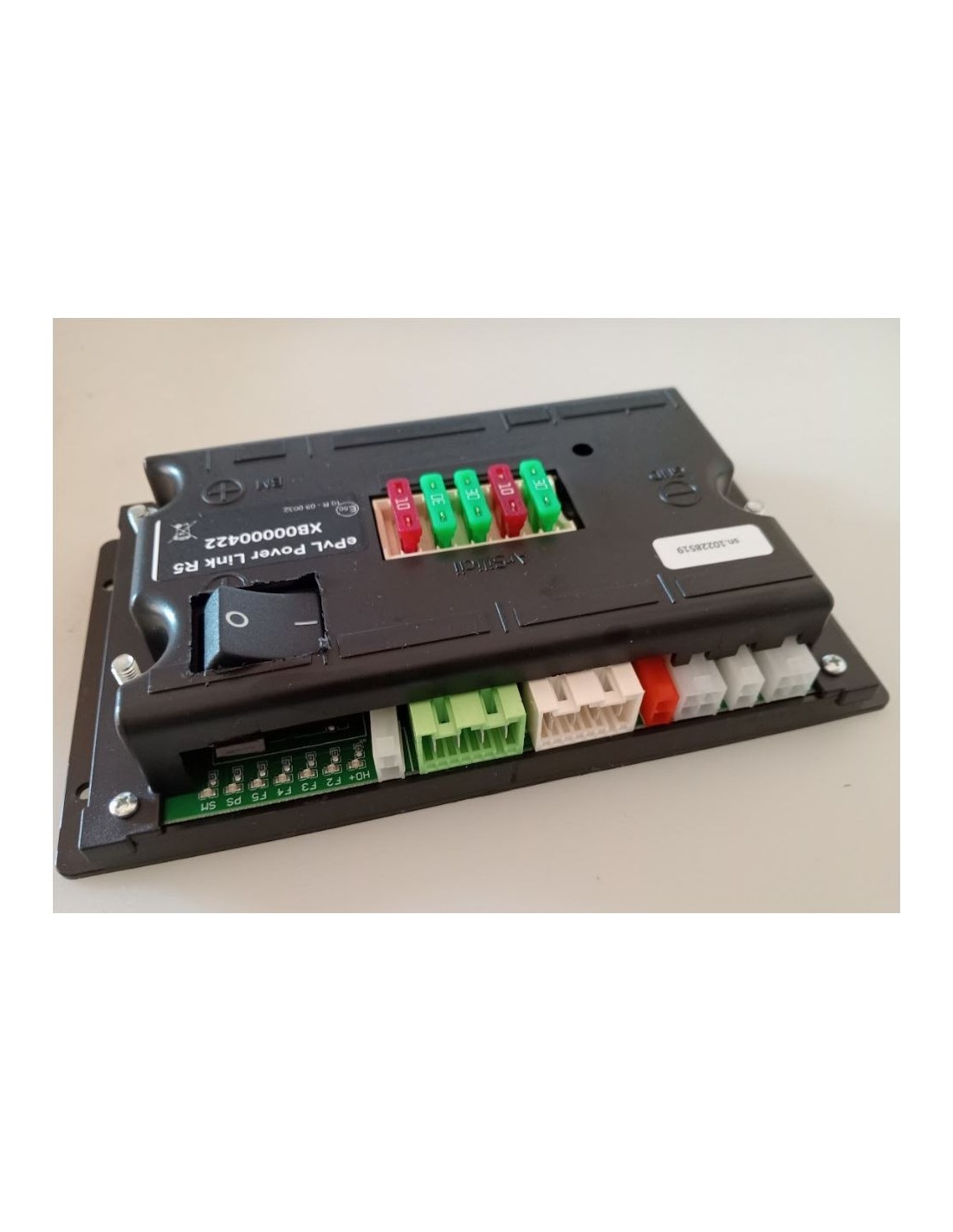

Vous trouverez ci-dessous un tableau des fusibles de protection.

• Protection de la ligne d'entrée du CHARGEUR DE BATTERIE F1 30A
• Protection ligne de sortie POMPE F2 10A
• Protection de ligne Sortie de distribution PANNEAU DE COMMANDE F3 30A
• Protection de la ligne de sortie du RÉFRIGÉRATEUR. F4 30A
• Non installé F5 10A
