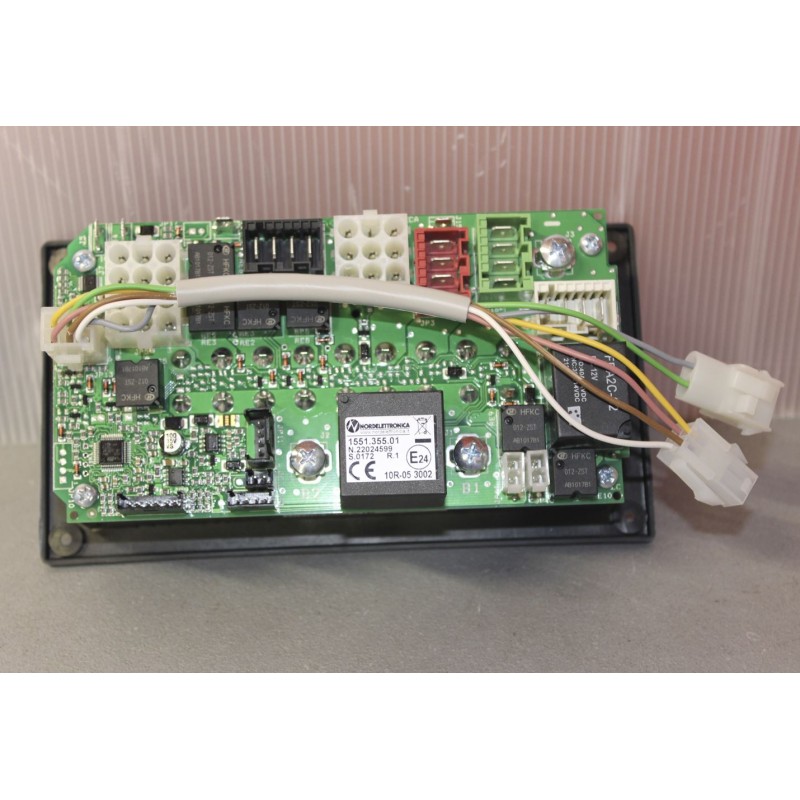

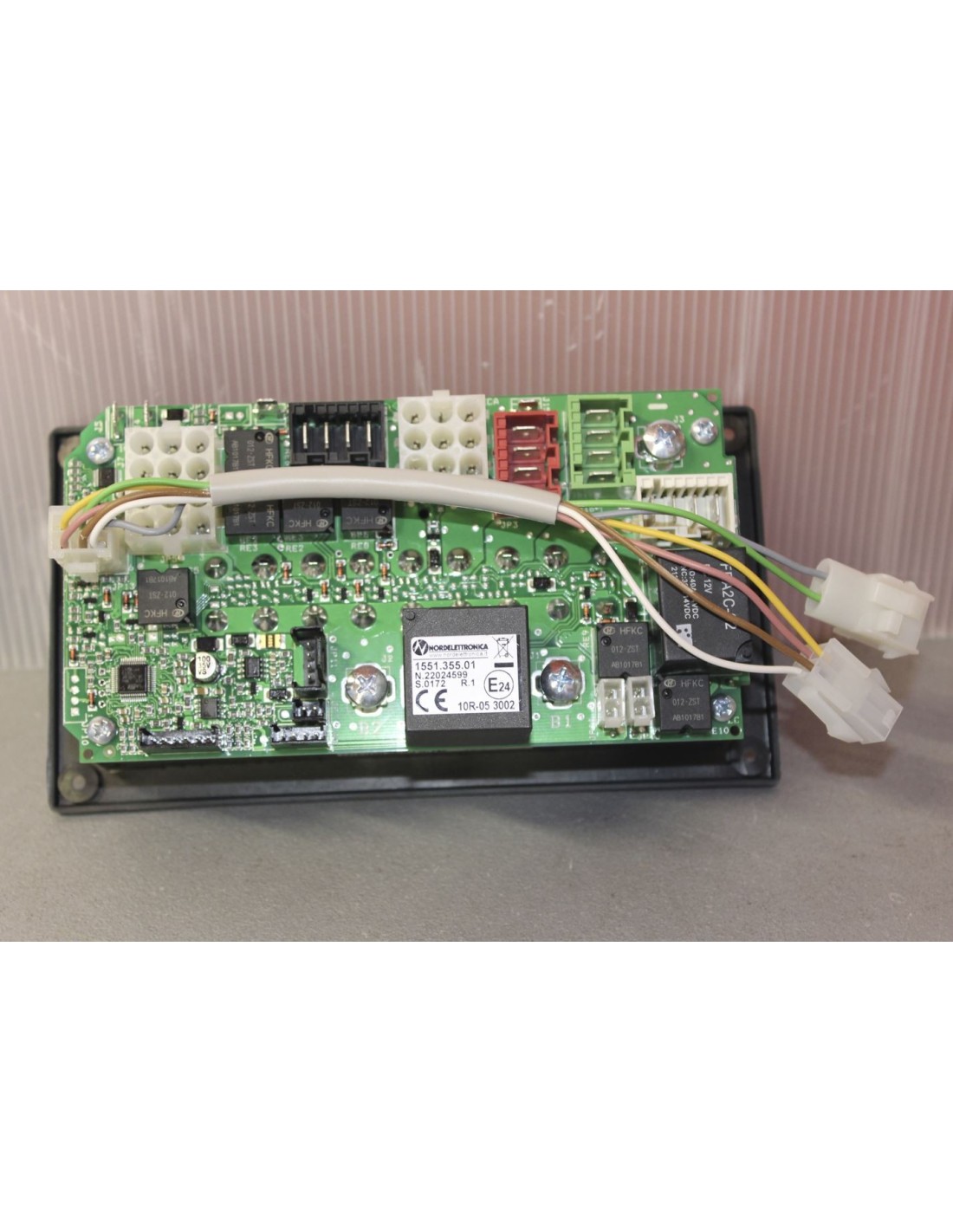

1551.355.01 TRIGANO – NE185 ERSATZSICHERUNGSHALTER MIT NE355_T

SICHERUNGSHALTERSCHALTER NE185 ERSATZ DURCH NE355_T - 1551.355.01 TRIGANO mit Adapterverkabelung 000.433.90

ERSETZT DAS VORHERIGE:

SICHERUNGSHALTERSCHALTER NE185-11S CENTRAL V2011 IM KIT GELIEFERT - TRIGANO MCLOUIS KARAT 72 SAISON 2015/2016 - 1551.185.02

LESEN SIE DEN TECHNISCHEN HINWEIS VON NORDELETTRONICA UNTEN:

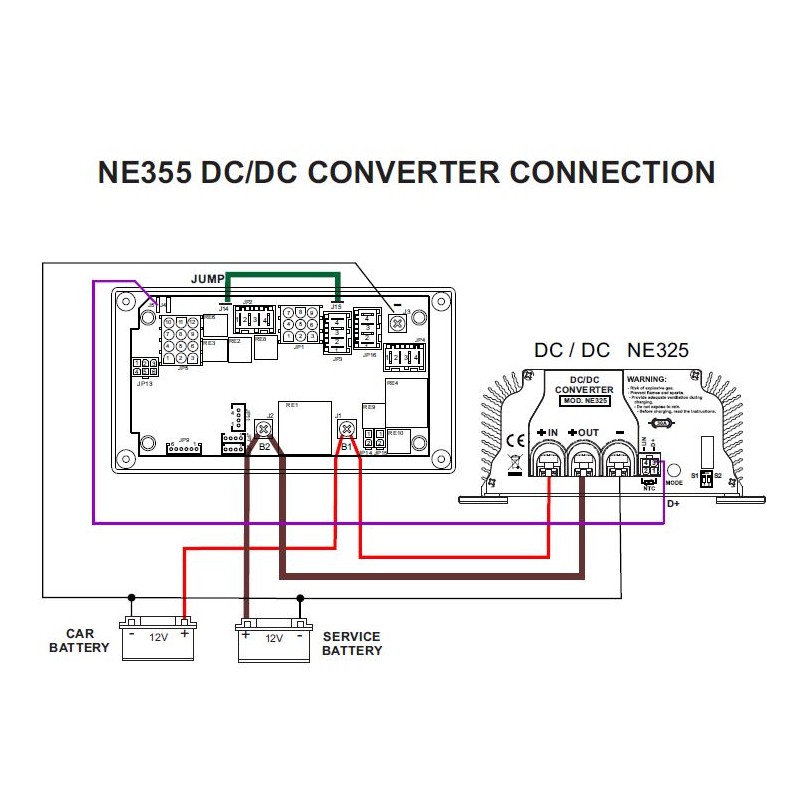

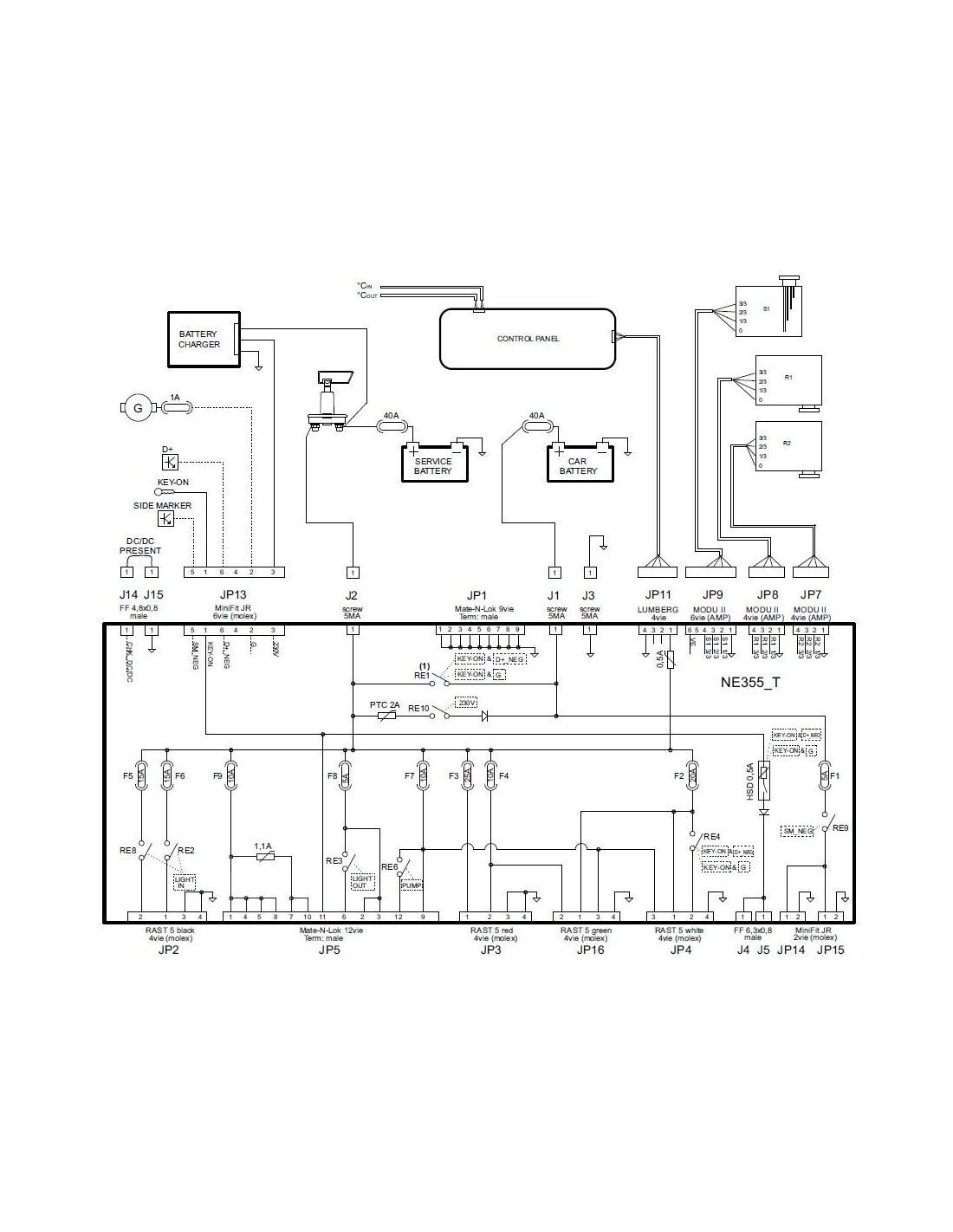

Beachten Sie, dass die Aktivierung des Koppelrelais im neuen Shunt mit zwei gleichzeitigen Signalen erfolgt. Der Installateur muss das mitgelieferte Handbuch lesen, um die Anschlüsse des Jp13-Steckers erneut vorzunehmen.

In den beigefügten Dokumenten finden Sie die Gebrauchs- und Installationsanleitung.

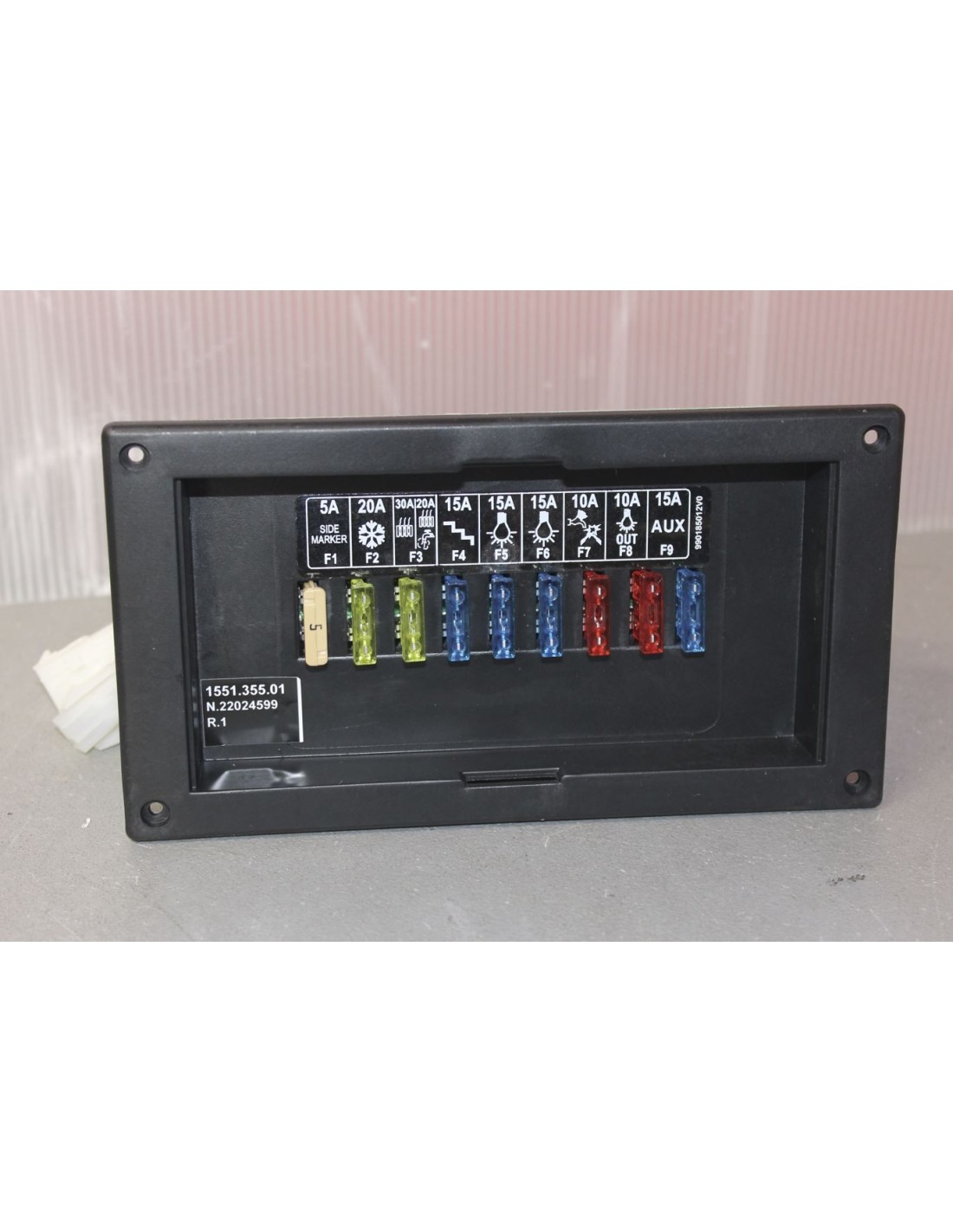

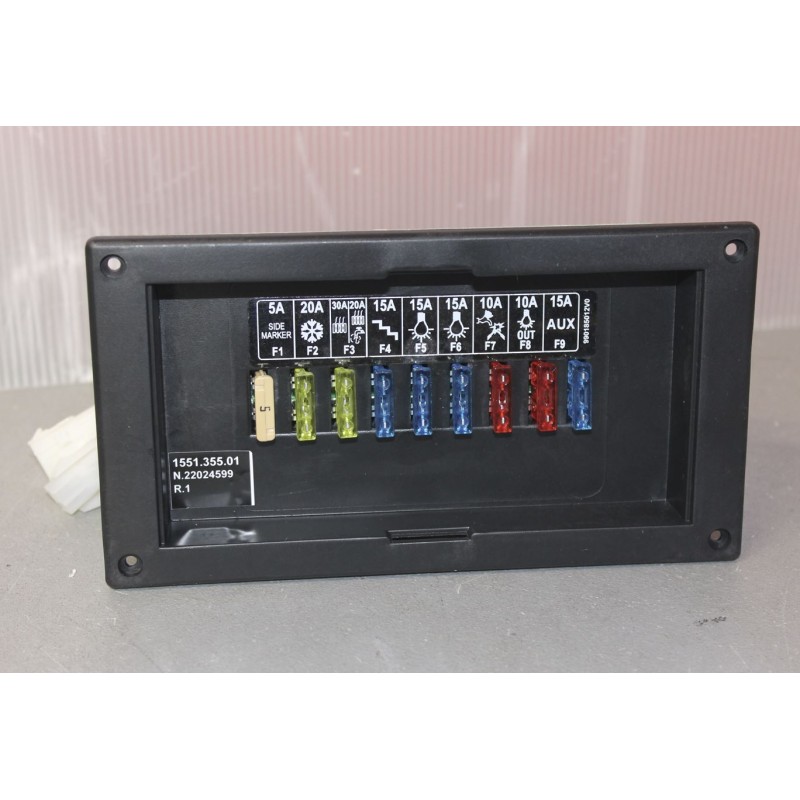

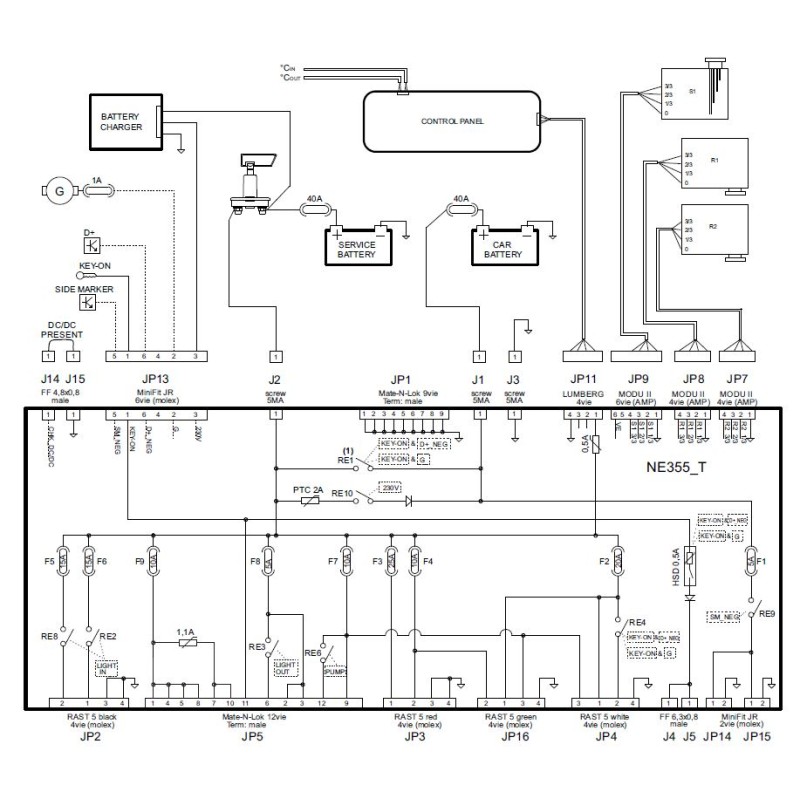

Auf dem Sicherungshalter-Shunt anwesende Benutzer:

• F1: 5A-Sicherung an die Autobatterie angeschlossen, um die Seitenmarkierungsleuchten mit Strom zu versorgen.
• F2: 20-A-Sicherung, angeschlossen an die Betriebsbatterie, um den Kühlschrank mit Strom zu versorgen.
• F3: 25-A-Sicherung, direkt an die Betriebsbatterie angeschlossen, um das Klappbett mit Strom zu versorgen.
• F4: 20A/10A-Sicherung direkt an die Betriebsbatterie für WEBASTO (20A) oder Combi (10A) Stromversorgung angeschlossen.
• F5: 15-A-Sicherung, angeschlossen an den Hauptlichtschalter, um die Light_1-Einheit mit Strom zu versorgen
• F6: 15-A-Sicherung, angeschlossen an den Hauptlichtschalter, um die Luci_2-Gruppe mit Strom zu versorgen.
• F7: 10-A-Sicherung direkt an die Servicebatterie angeschlossen, um den Kühlschrank einzuschalten, für die USB-Stromversorgung und an den Pumpenschalter, um die Wasserpumpe mit Strom zu versorgen.
• F8: 5-A-Sicherung, direkt an die Servicebatterie angeschlossen, um Toilette, Herd und externen Lichtschalter mit Strom zu versorgen.
• F9: 10-A-Sicherung, direkt an die Betriebsbatterie angeschlossen, um verschiedene Verbraucher mit Strom zu versorgen
