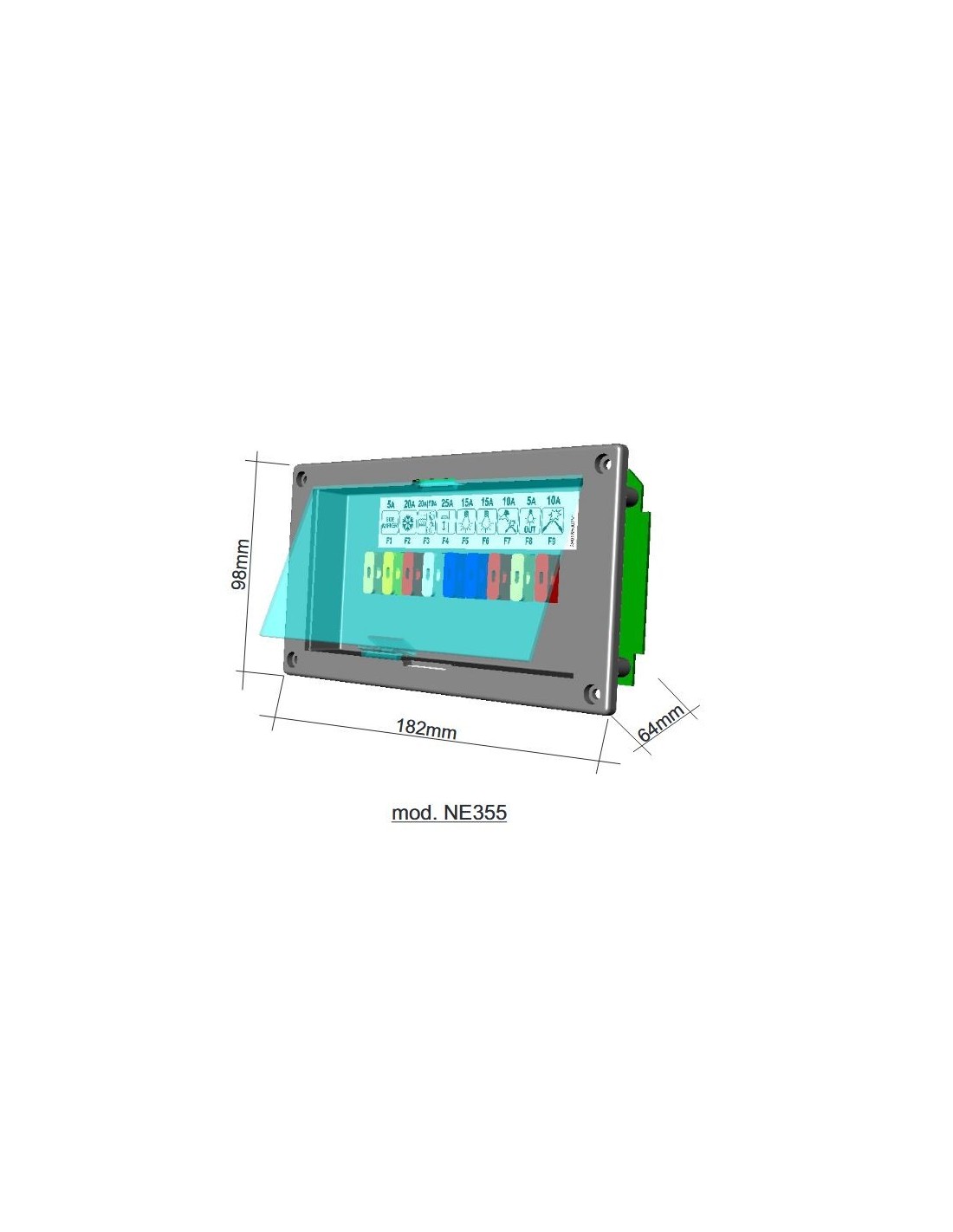

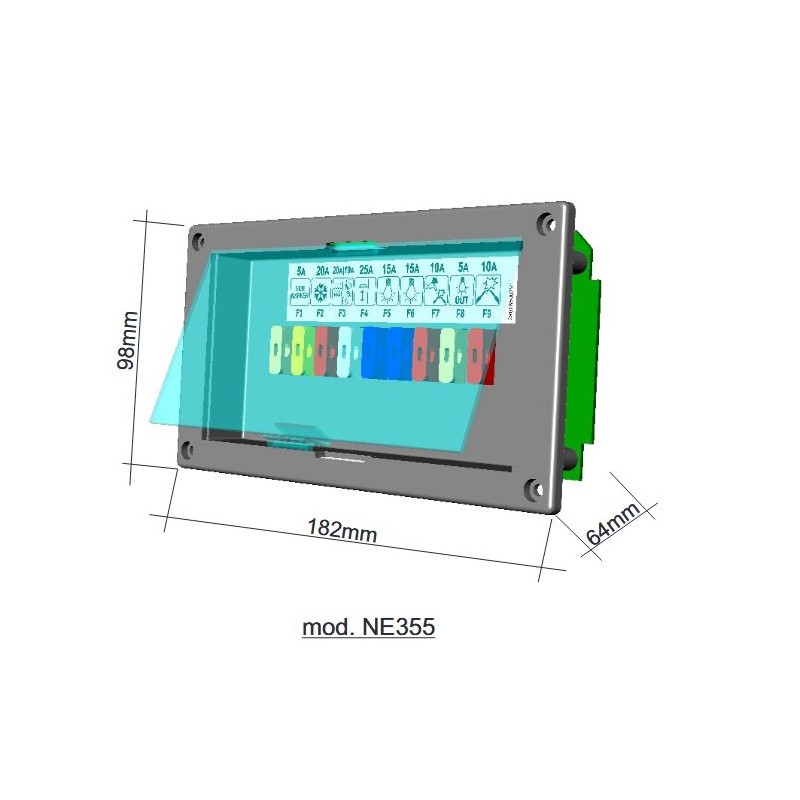

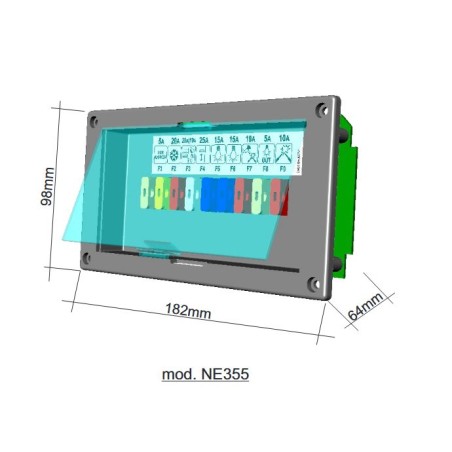

1551.355.01 TRIGANO - PORTAFUSIBLES DE RECAMBIO NE185 CON NE355_T

INTERRUPTOR PORTAFUSIBLE NE185 RECAMBIO POR NE355_T - 1551.355.01 TRIGANO con adaptador cableado 000.433.90

SUSTITUYE LO ANTERIOR:

INTERRUPTOR PORTAFUSIBLE NE185-11S CENTRAL V2011 SUMINISTRADO EN KIT - TRIGANO MCLOUIS KARAT 72 TEMPORADA 2015/2016 - 1551.185.02

LEA LA NOTA TÉCNICA DE NORDELETTRONICA A CONTINUACIÓN:

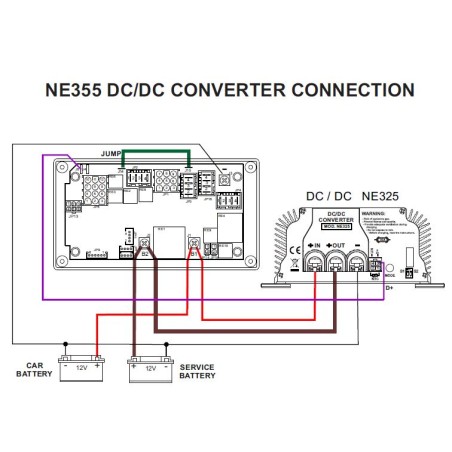

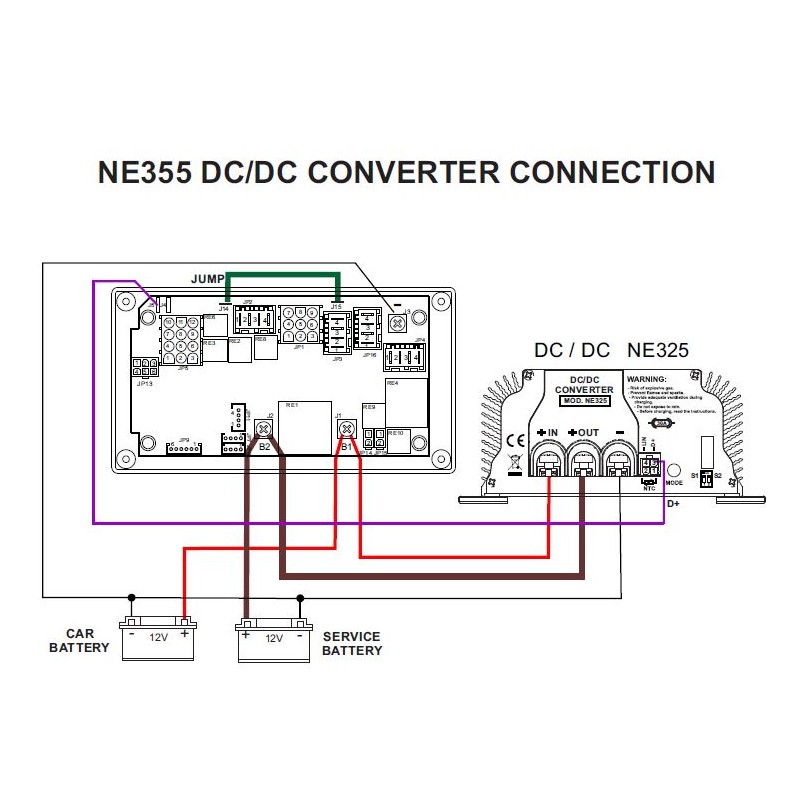

Preste atención a que la activación del relé de acoplamiento en el nuevo shunt se produce con 2 señales simultáneas, el instalador debe leer el manual suministrado para rehacer las conexiones del conector Jp13.

En los documentos adjuntos encontrará el manual de uso e instalación.

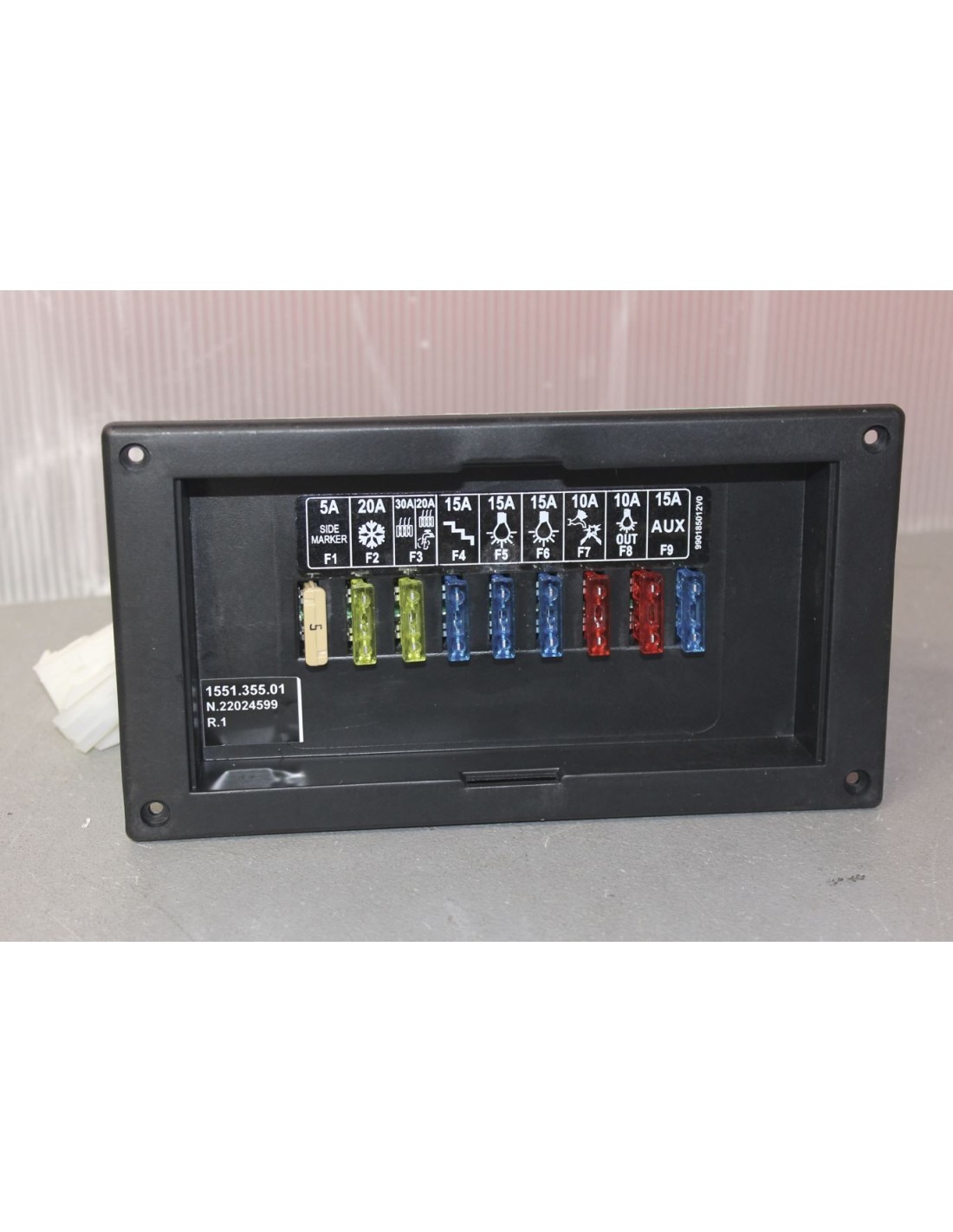

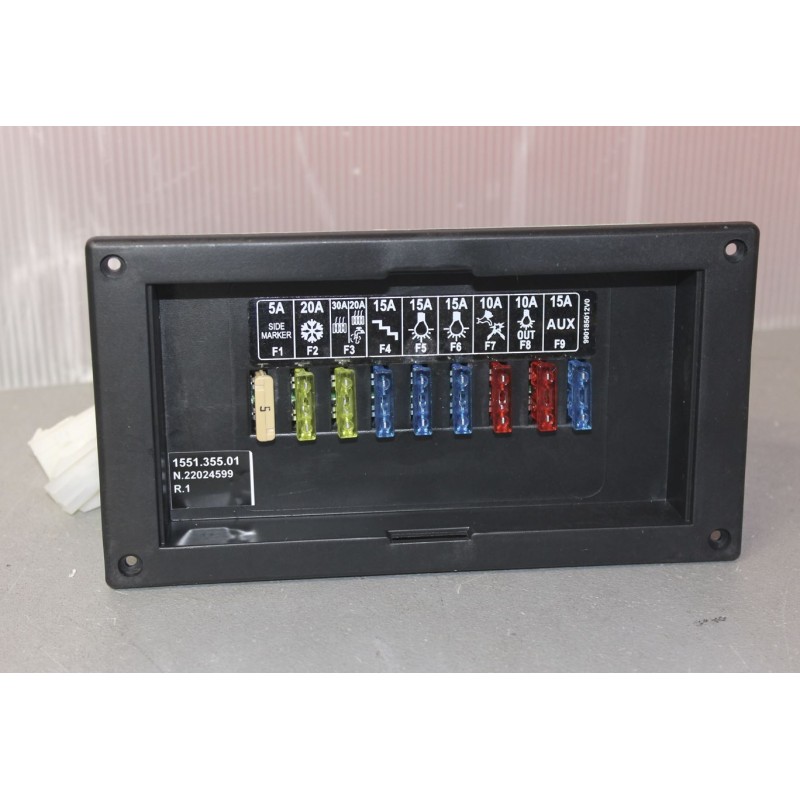

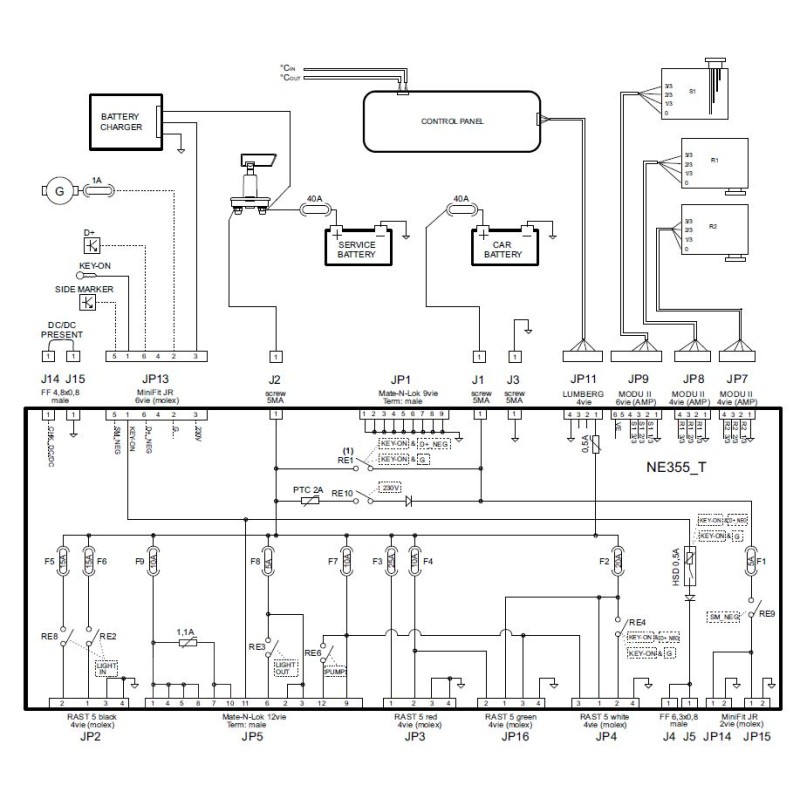

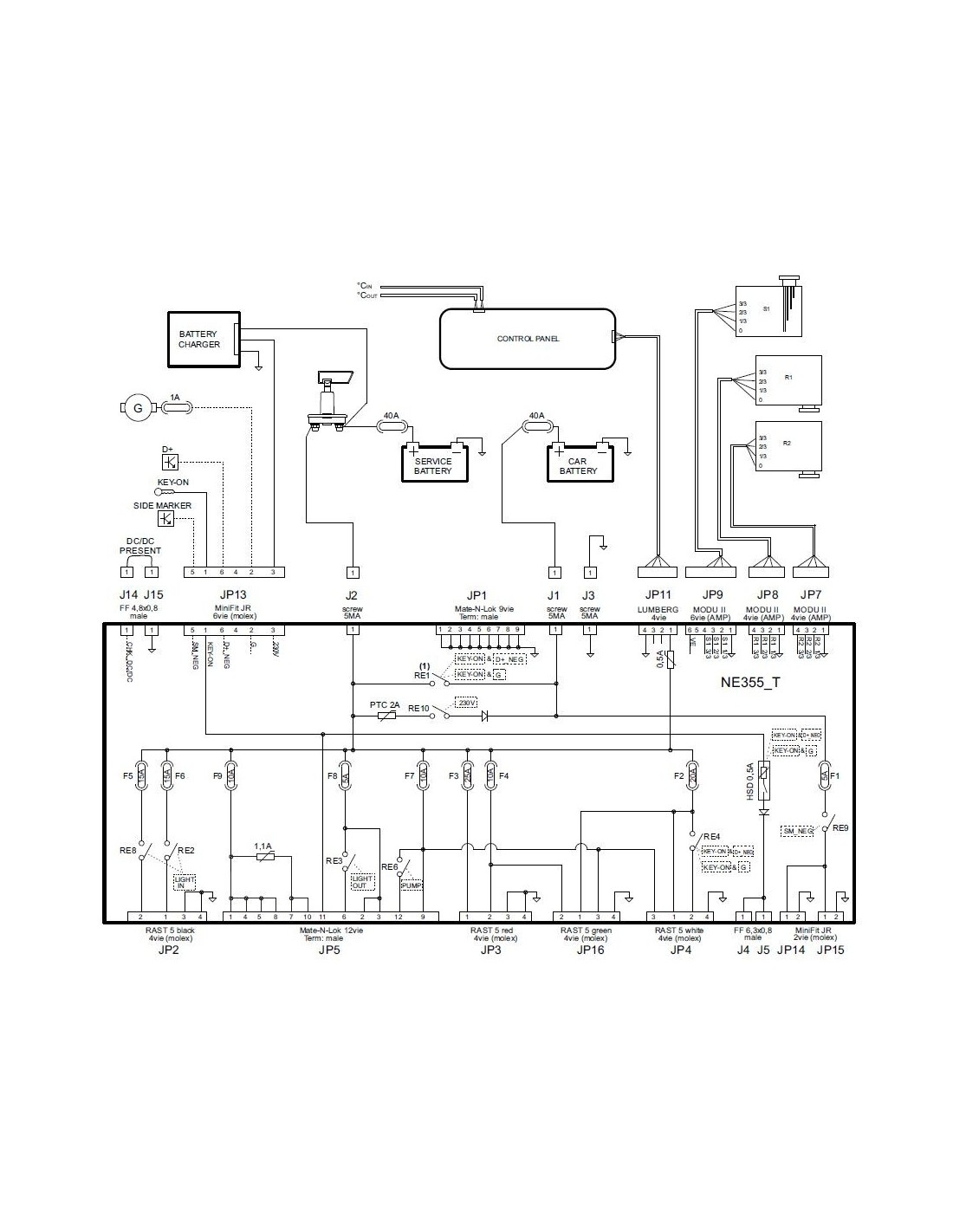

Usuarios presentes en el derivador portafusibles:

• F1: Fusible de 5A conectado a la batería del coche para alimentar las luces de posición laterales.
• F2: Fusible de 20A conectado a la batería de servicios para alimentar el frigorífico.
• F3: Fusible de 25A conectado directamente a la batería de servicios para alimentación de la cama plegable.
• F4: Fusible de 20A/10A conectado directamente a la batería de servicios para alimentación WEBASTO (20A) o Combi (10A).
• F5: Fusible de 15 A conectado al interruptor de luz principal para alimentar la unidad Light_1
• F6: Fusible de 15A conectado al interruptor principal de luces para alimentar el grupo Luci_2.
• F7: Fusible de 10A conectado directamente a la batería de servicio para el encendido del frigorífico, para la alimentación USB y al interruptor de la bomba para alimentar la bomba de agua.
• F8: Fusible de 5A conectado directamente a la batería de servicio para alimentar el sanitario, la estufa y el interruptor de luz externo.
• F9: Fusible de 10A conectado directamente a la batería de servicios para alimentar a varios usuarios
