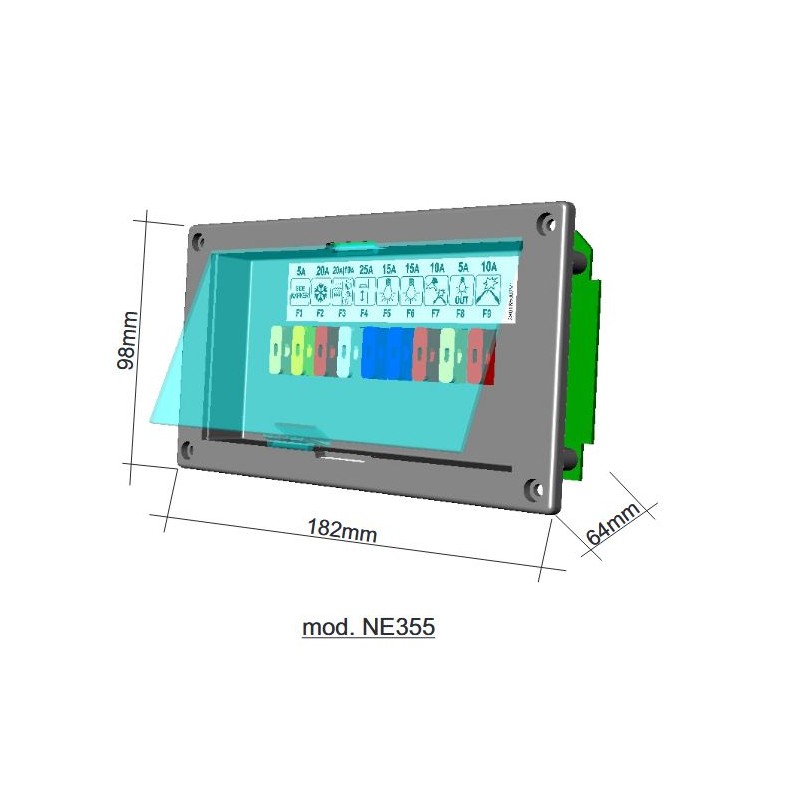

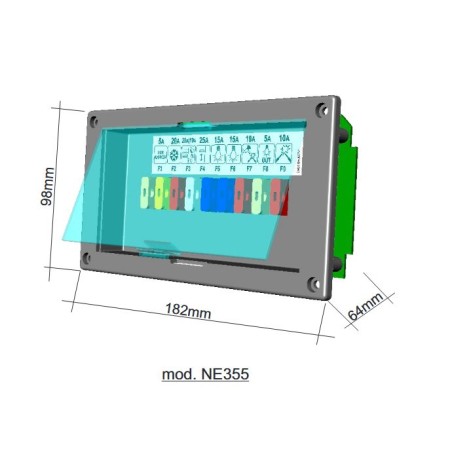

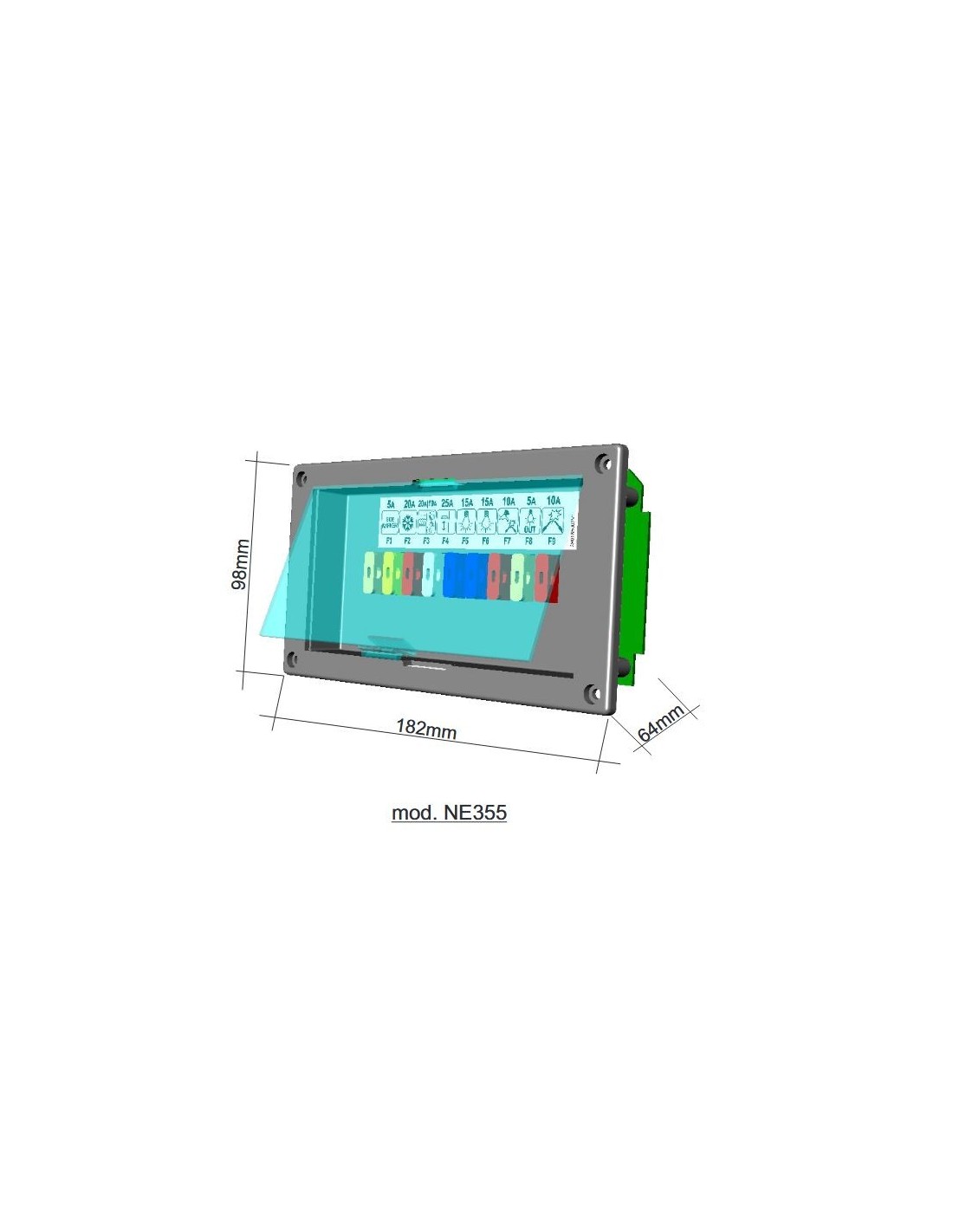

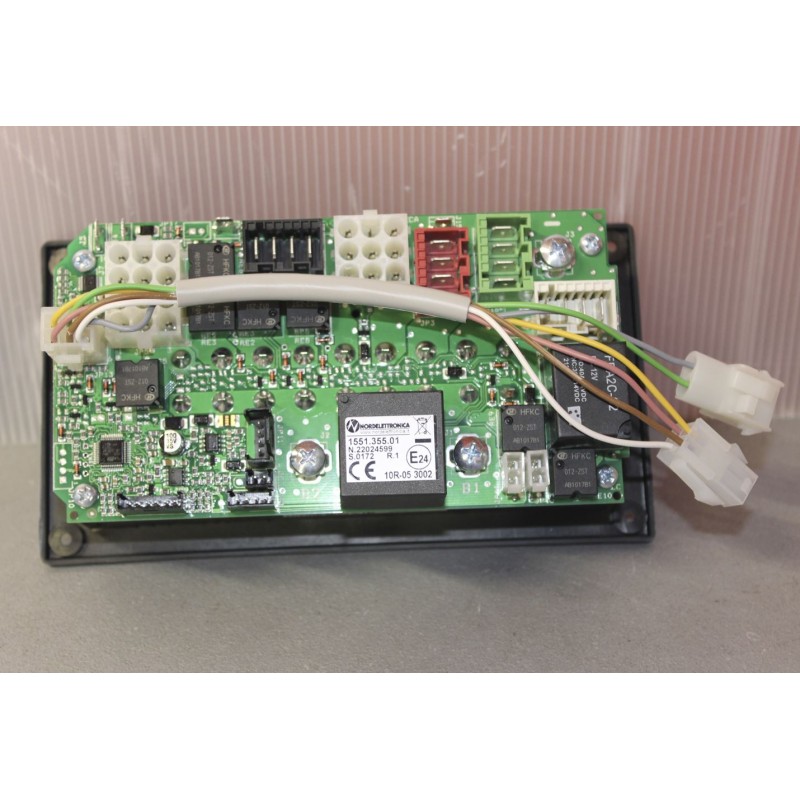

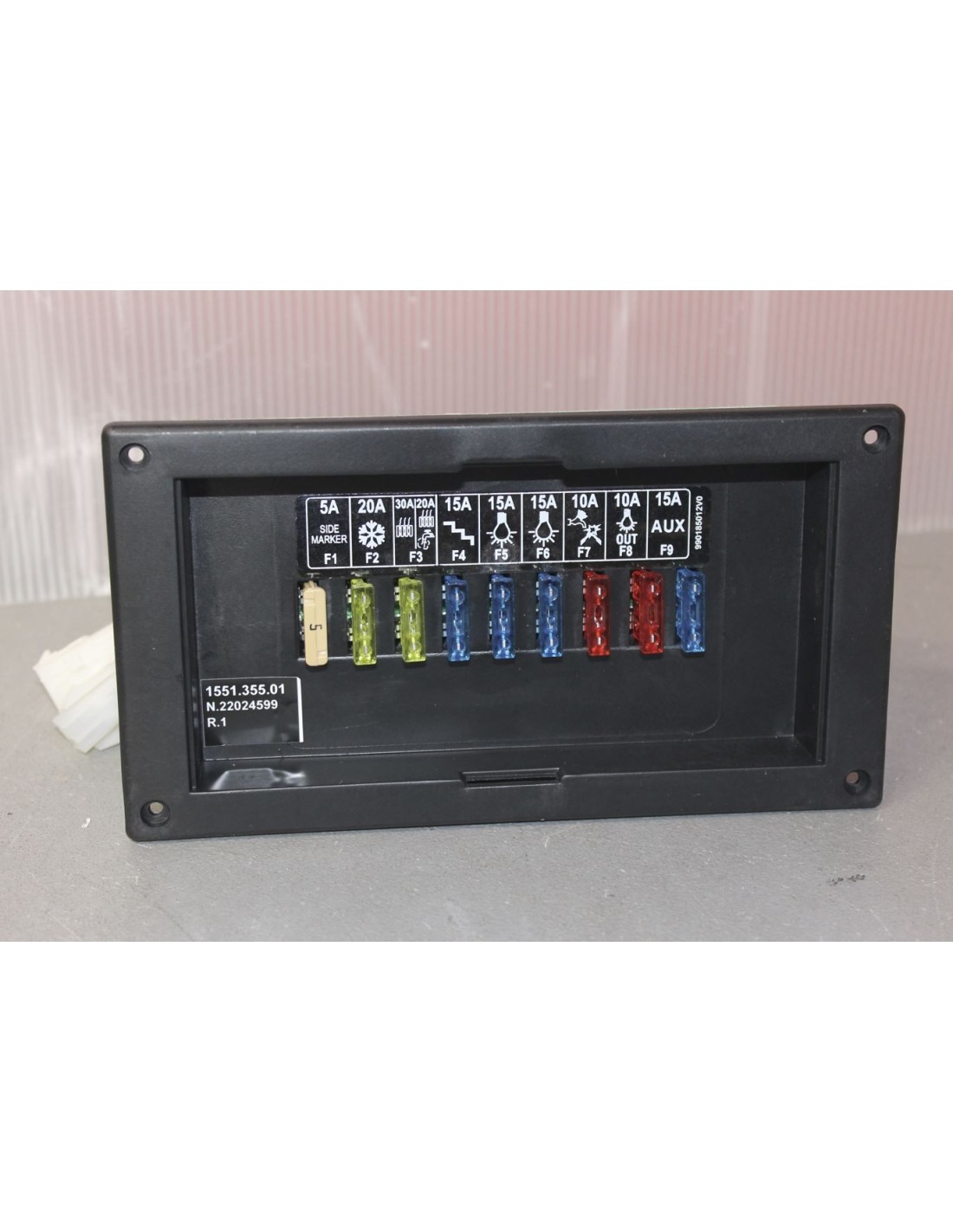

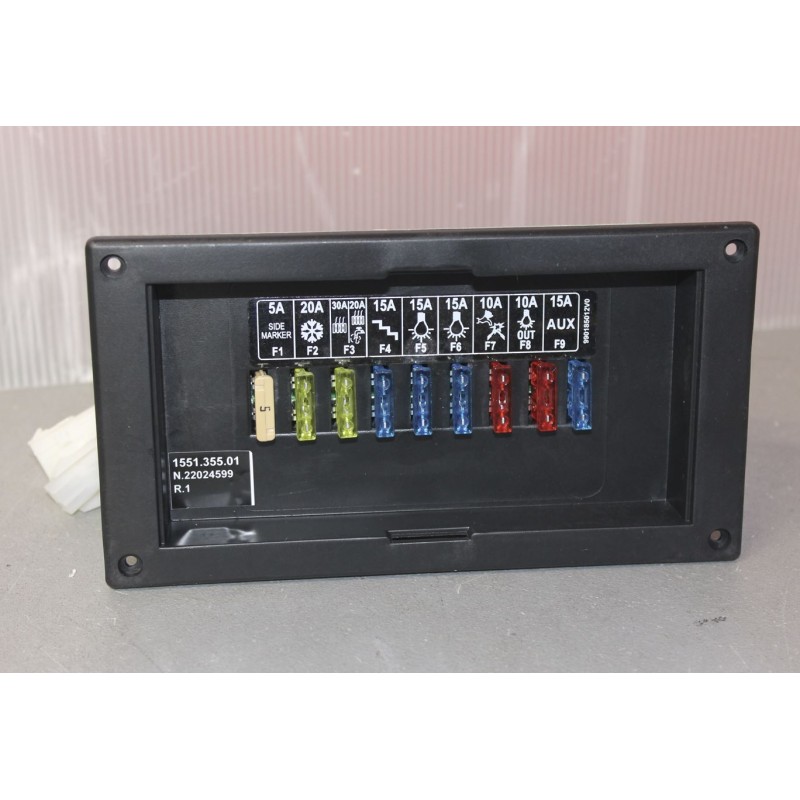

1551.355.01 TRIGANO - PORTE-FUSIBLE DE REMPLACEMENT NE185 AVEC NE355_T

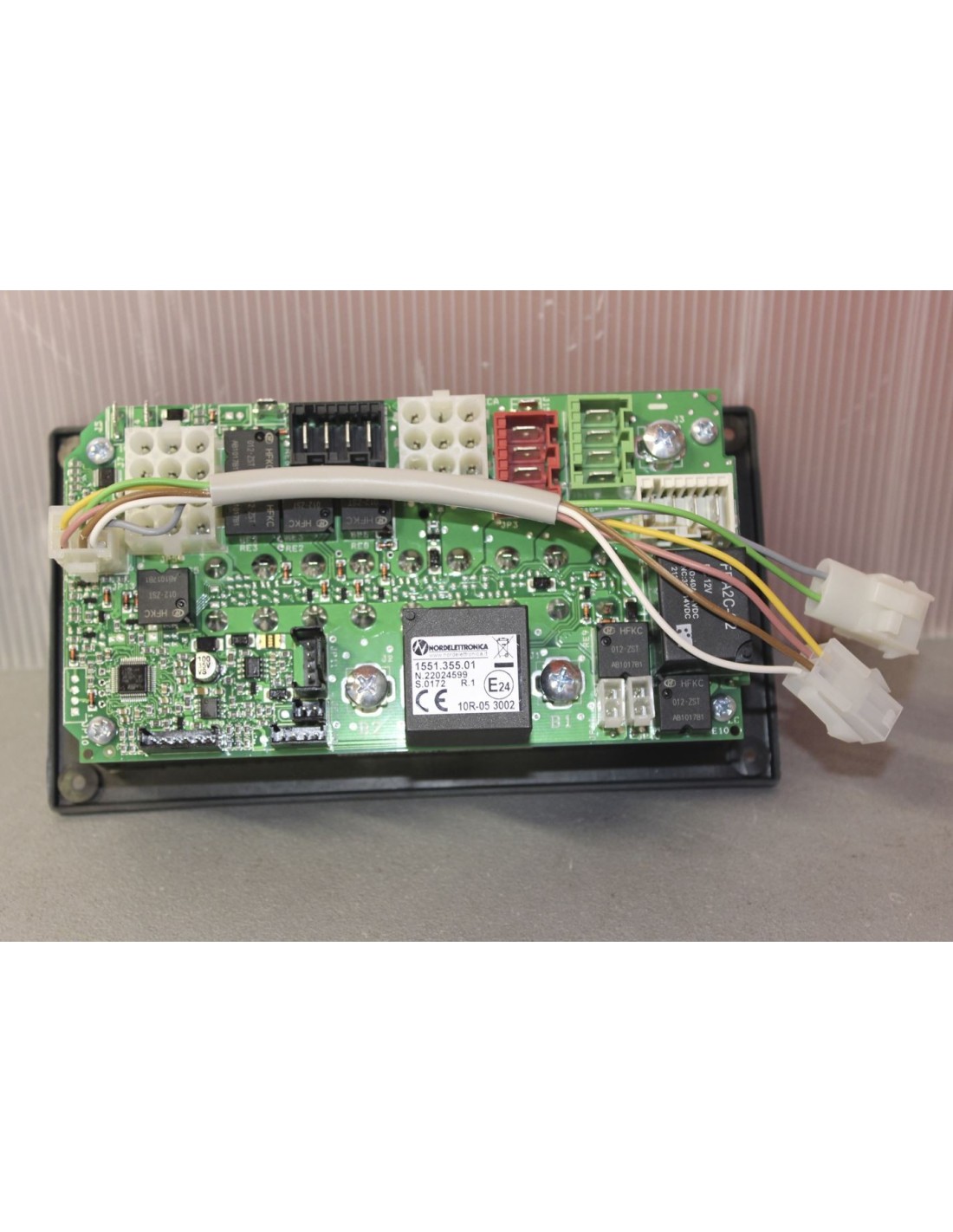

INTERRUPTEUR PORTE-FUSIBLE NE185 REMPLACEMENT AVEC NE355_T - 1551.355.01 TRIGANO avec câblage adaptateur 000.433.90

REMPLACE LE PRÉCÉDENT :

INTERRUPTEUR PORTE-FUSIBLE NE185-11S CENTRAL V2011 FOURNI EN KIT - TRIGANO MCLOUIS KARAT 72 SAISON 2015/2016 - 1551.185.02

LIRE LA NOTE TECHNIQUE DE NORDELETTRONICA CI-DESSOUS :

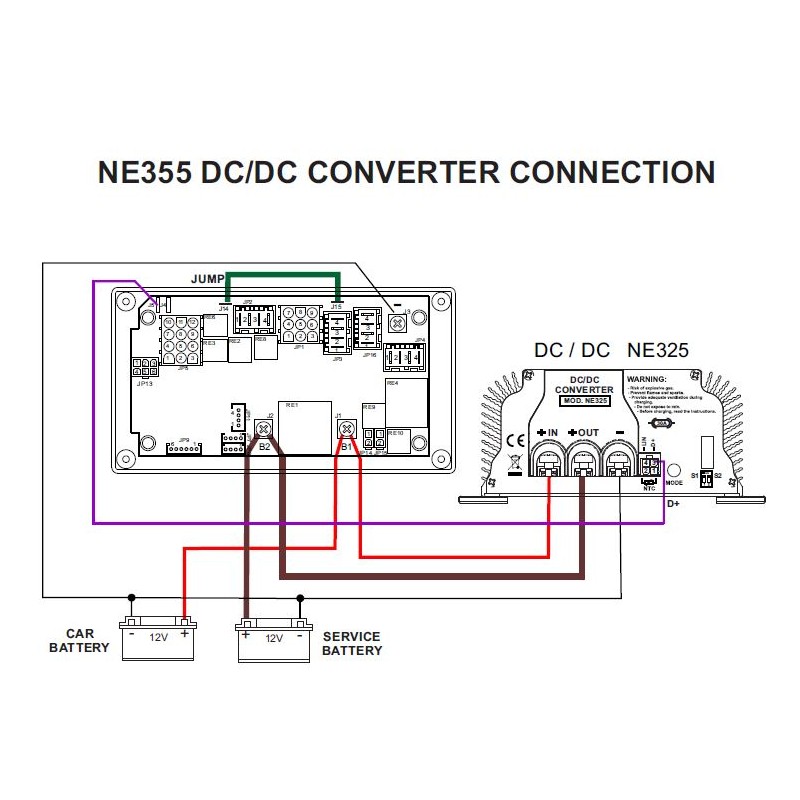

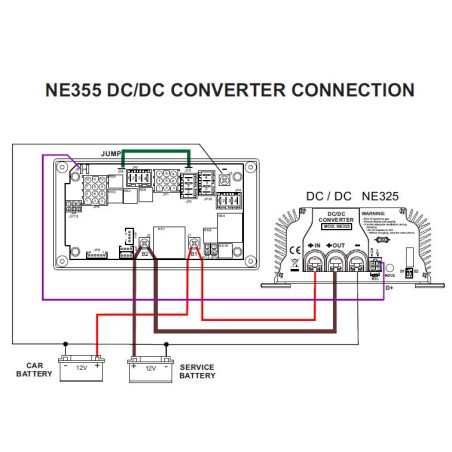

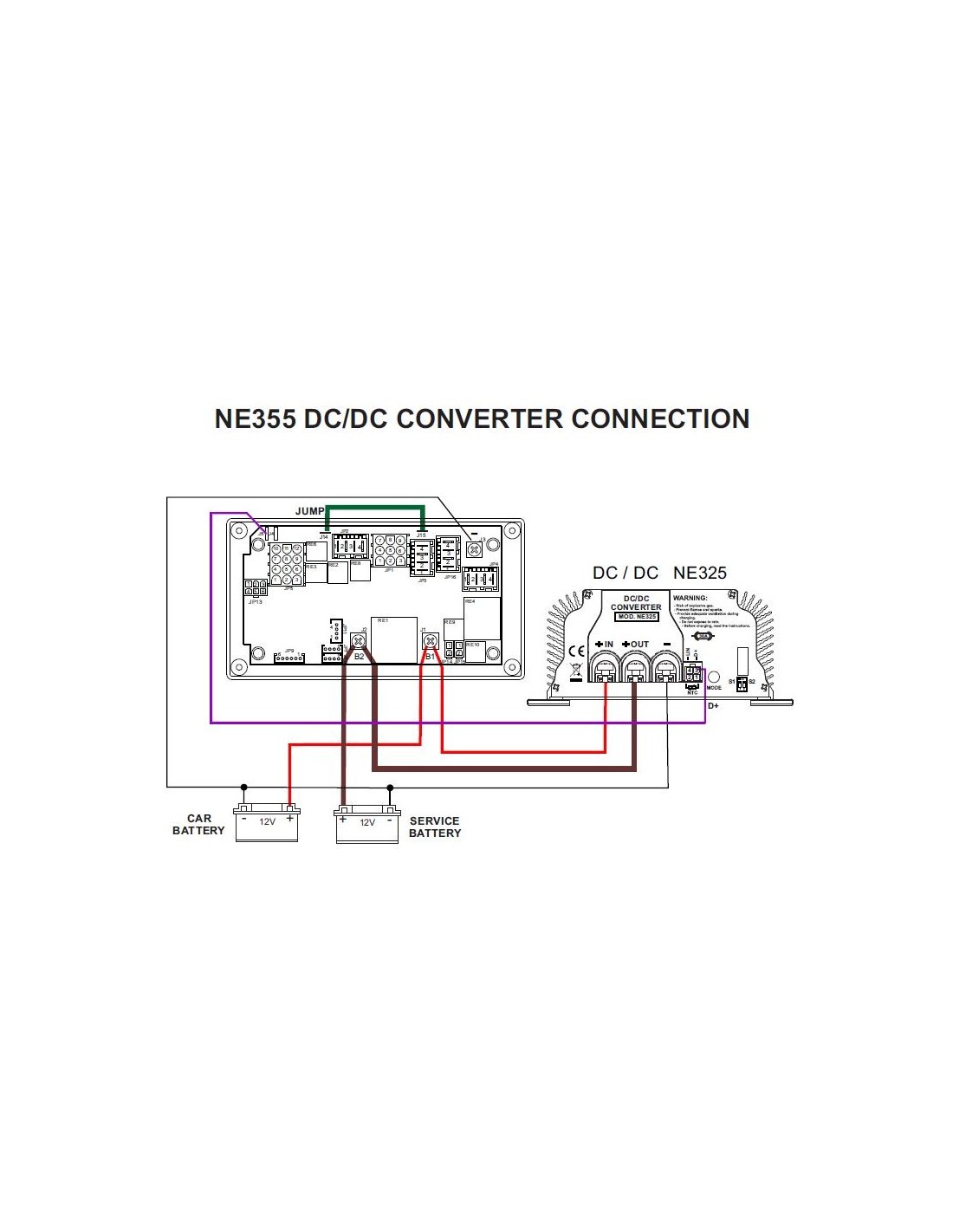

Faites attention au fait que l'activation du relais de couplage dans le nouveau shunt se produit avec 2 signaux simultanés, l'installateur doit lire le manuel fourni pour refaire les connexions du connecteur Jp13.

Dans les documents joints vous trouverez le manuel d'utilisation et d'installation.

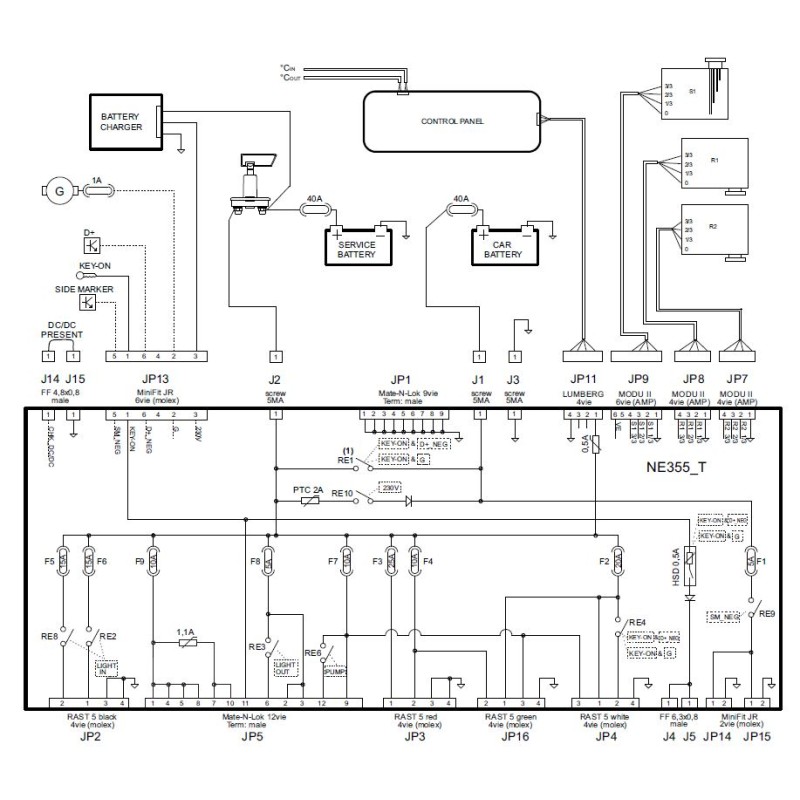

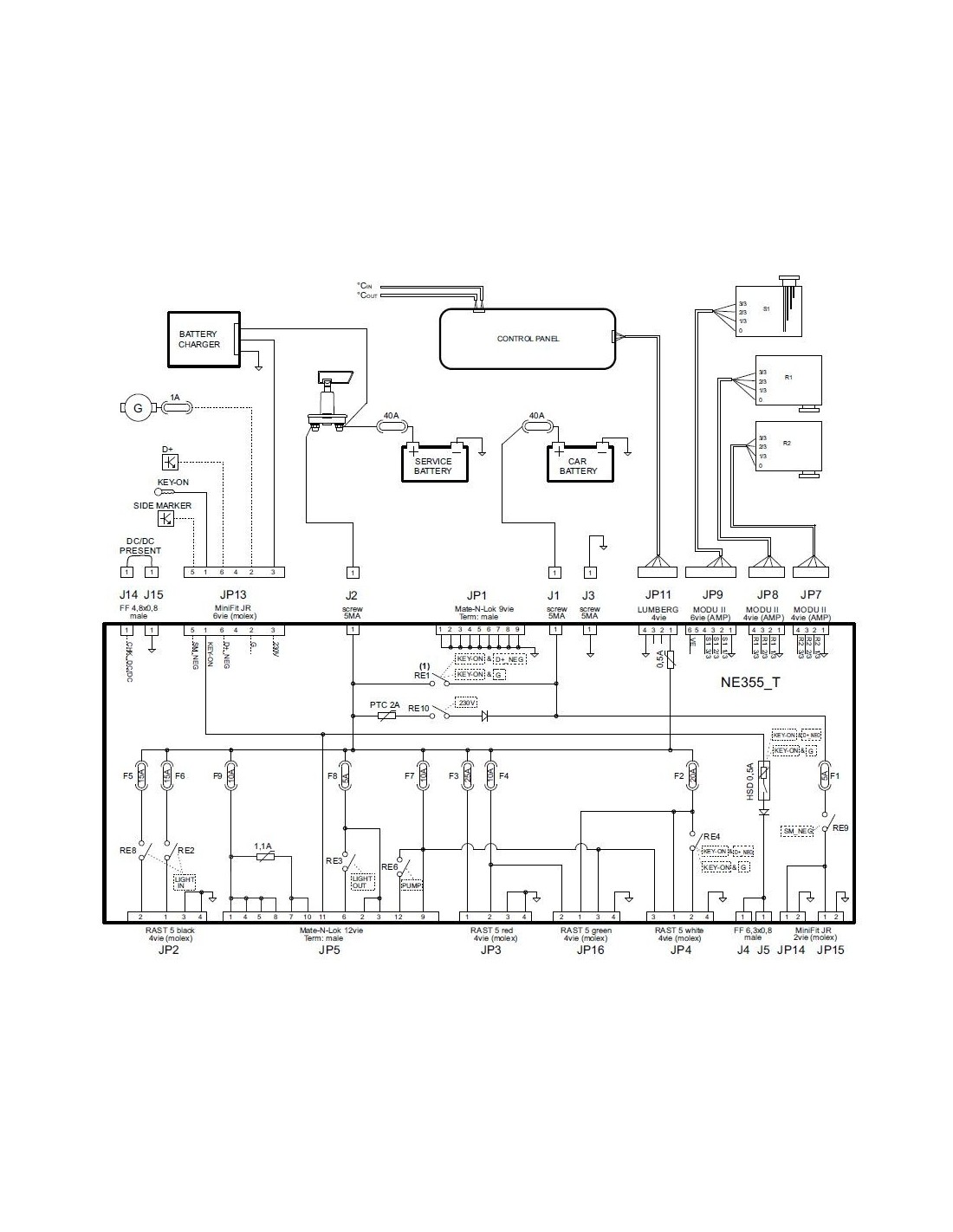

Utilisateurs présents sur le shunt porte-fusible :

• F1 : Fusible 5A connecté à la batterie de la voiture pour alimenter les feux de position latéraux.
• F2 : Fusible 20A connecté à la batterie de services pour alimenter le réfrigérateur.
• F3 : Fusible 25A connecté directement à la batterie de services pour alimenter le lit pliant.
• F4 : Fusible 20A/10A branché directement sur la batterie services pour alimentation WEBASTO (20A) ou Combi (10A).
• F5 : fusible 15 A connecté à l’interrupteur principal de l’éclairage pour alimenter l’unité Light_1
• F6 : fusible 15A connecté à l'interrupteur principal de l'éclairage pour alimenter le groupe Luci_2.
• F7 : fusible 10A connecté directement à la batterie de service pour allumer le réfrigérateur, pour l'alimentation USB et à l'interrupteur de la pompe pour alimenter la pompe à eau.
• F8 : fusible 5A connecté directement à la batterie de service pour alimenter les toilettes, la cuisinière et l'interrupteur d'éclairage externe.
• F9 : Fusible 10A connecté directement à la batterie de services pour alimenter les différents utilisateurs
