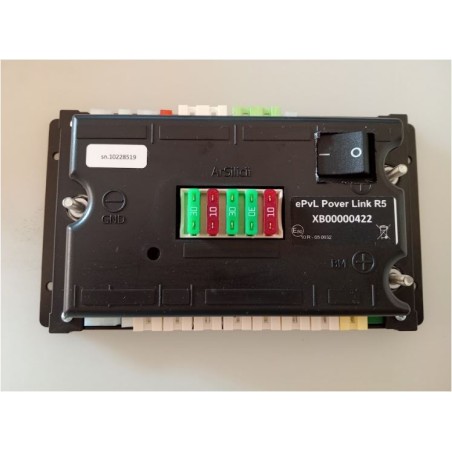

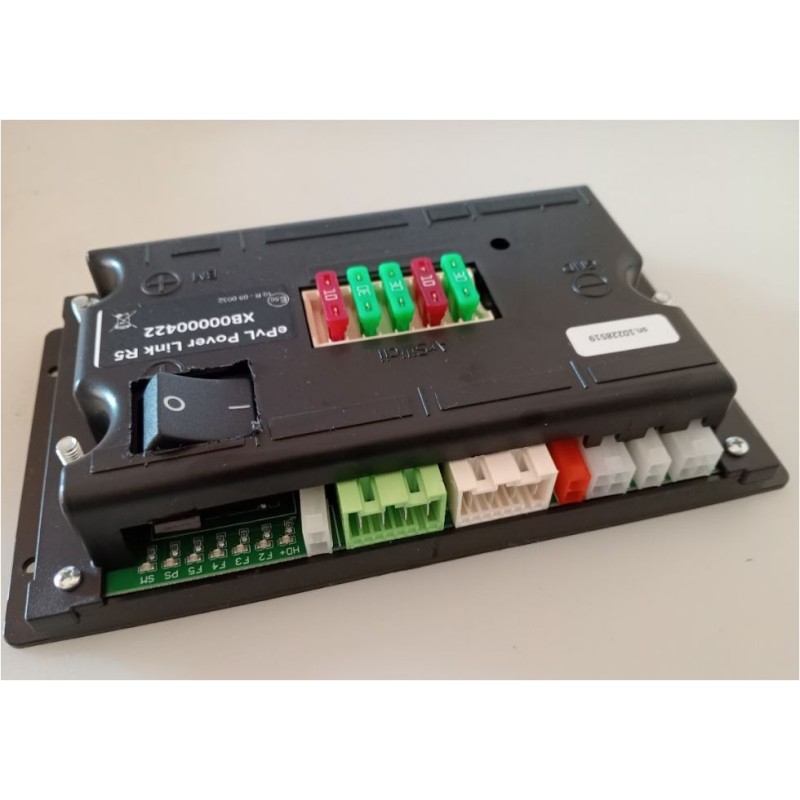

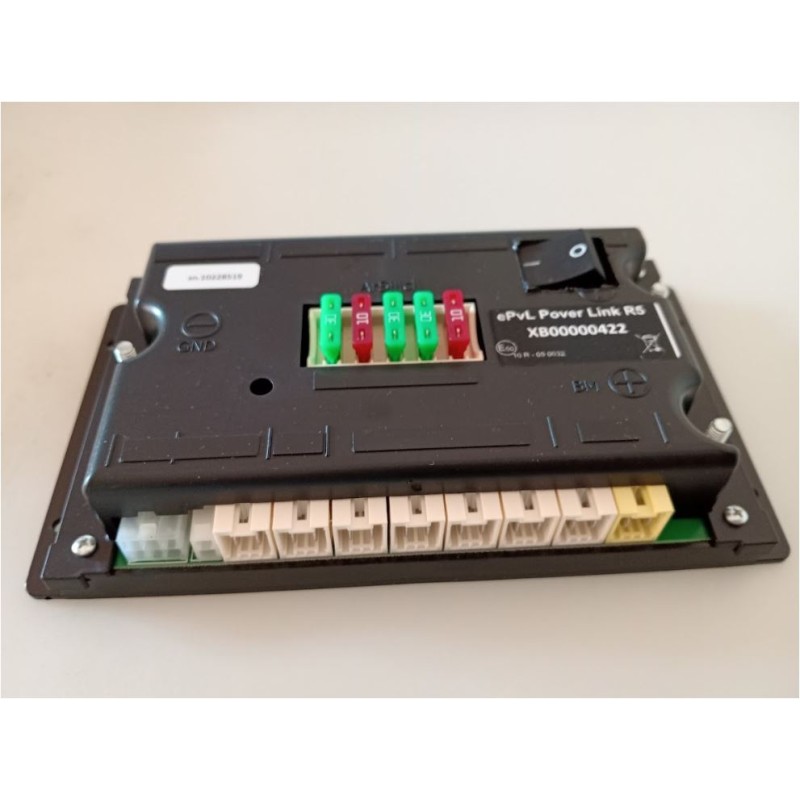

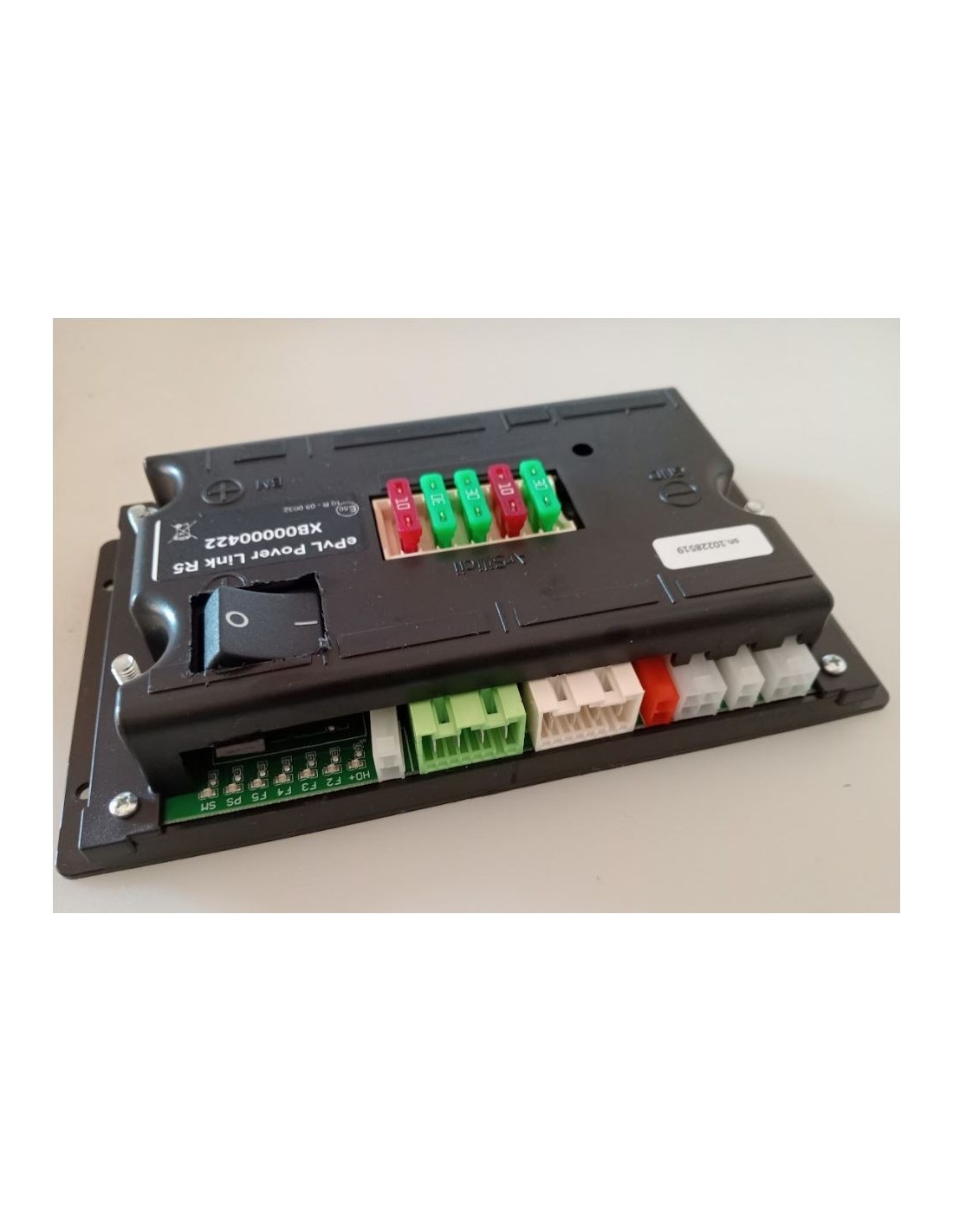

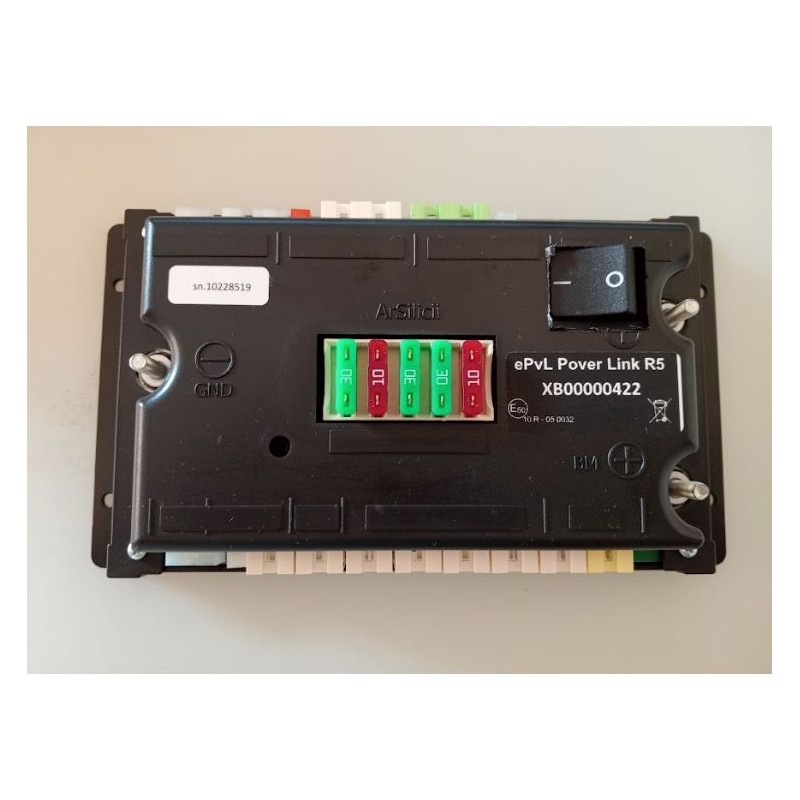

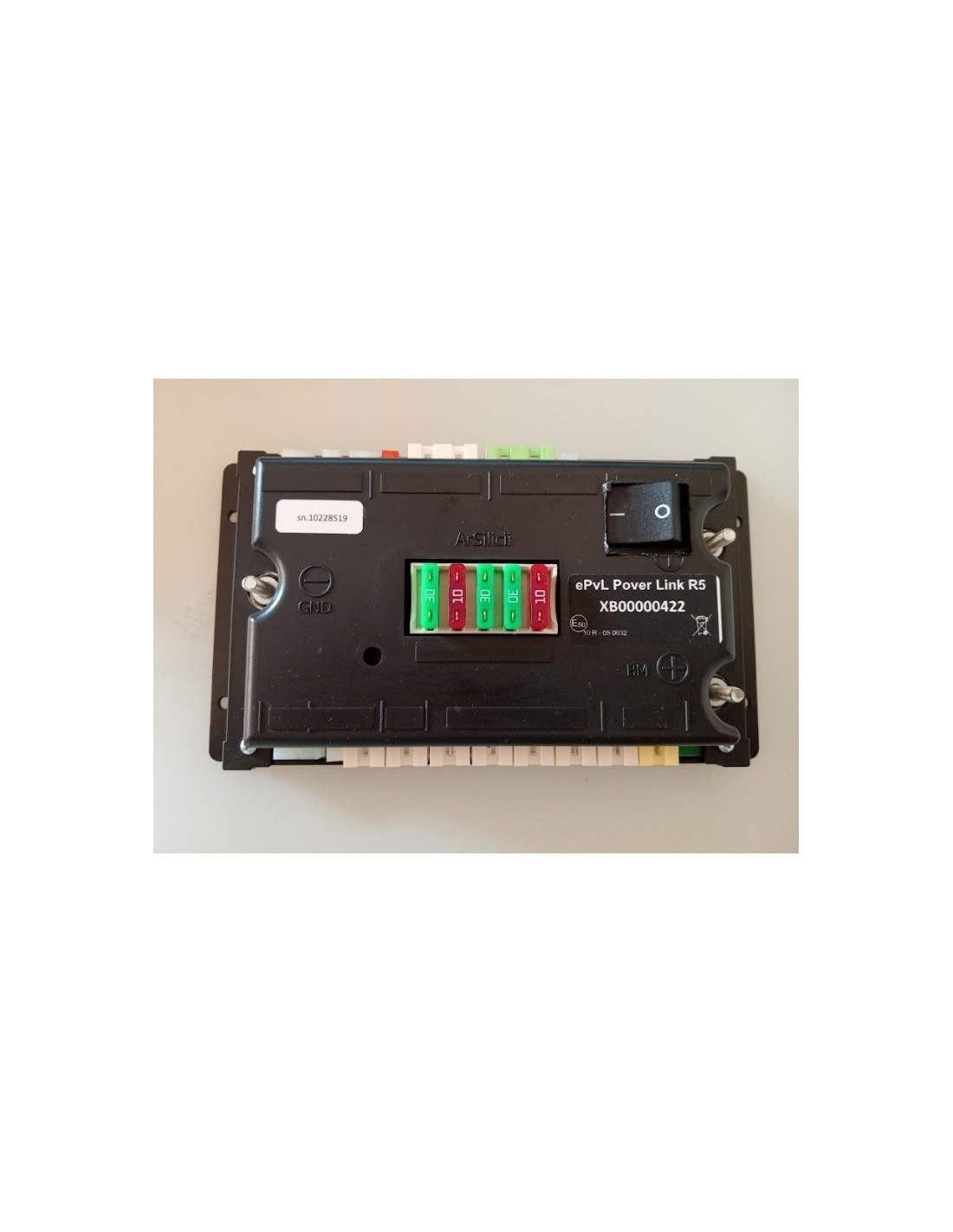

ARSILICII - NODE ePvL POVER LINK 2013-2014 R5 MIT SCHALTER FÜR RAST 5-VERBINDUNGEN - XB00000422- RIMOR

ARSILICII – NODE ePvL POVER LINK 2013/2014 – R5 FÜR RAST 5-VERBINDUNGEN – XB00000422 – RIMOR – MIT SCHALTER

Montiert auf RIMOR KOALA und anderen neuesten S-TTK-Systemen (siehe beigefügtes Handbuch)

ARTIKEL IST AUF BESTELLUNG ANGEFERTIGT. LIEFERZEIT CA. 10 TAGE

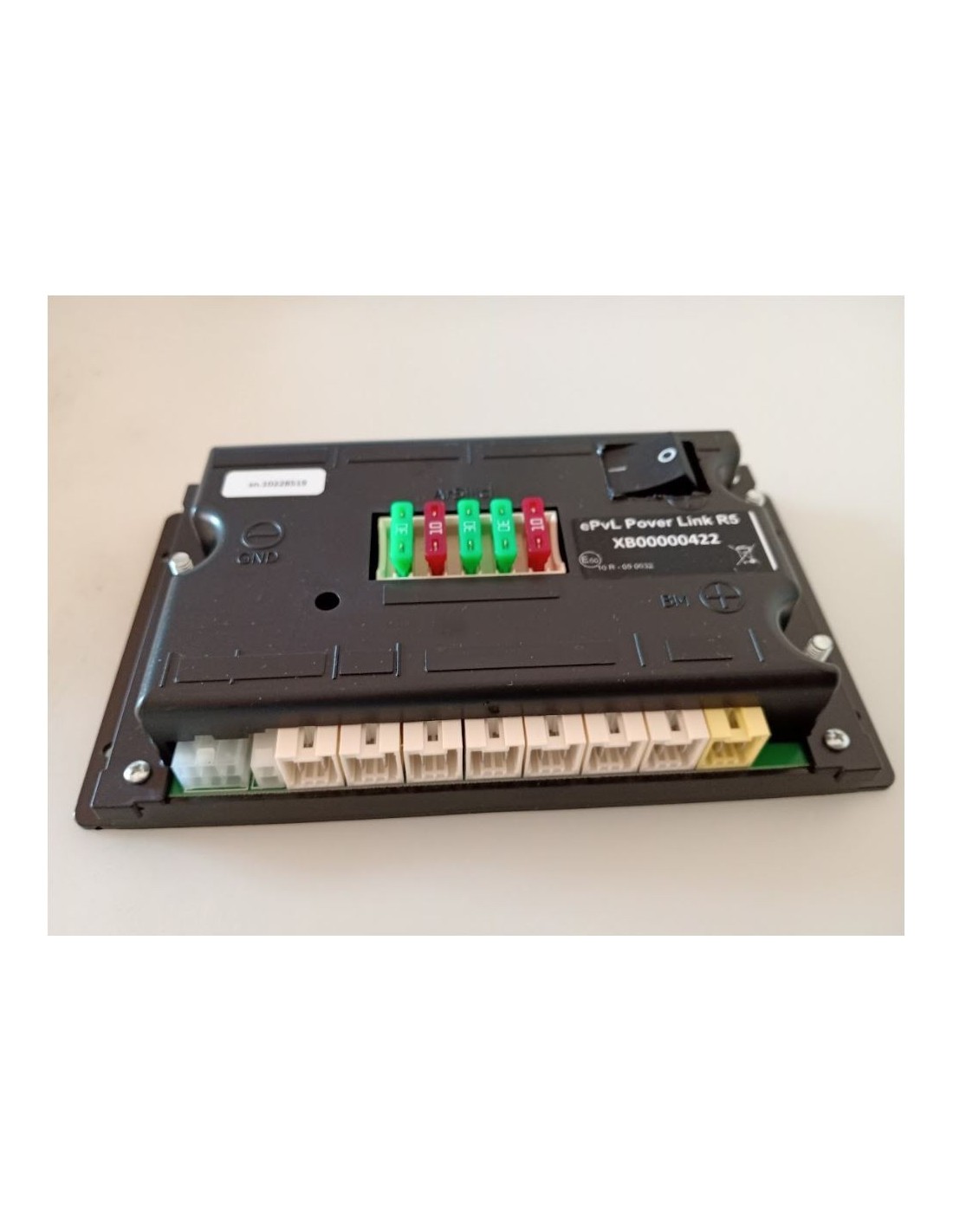

SUPERLINK Stromverteiler

Es ist das Gerät, in dem die wichtigsten Energiequellen zusammenlaufen und an die verschiedenen Verbraucher und an die Servicebatterie verteilt werden. Auf der Platine befindet sich außerdem eine Reihe von Schutzsicherungen.

Der Superlink ist in der Lage, die Pumpen- und Tankfüllstände zu steuern, indem er auf die Befehle reagiert, die er von der Steuereinheit erhält, mit der er über das Buskabel verbunden ist. Auf der Oberseite befindet sich eine Status-LED, die über die Verbindung mit dem Bedienfeld informiert. Das grüne Blinken der LED im oberen Teil zeigt an, dass die Verbindung in Ordnung ist, während bei Problemen die LED rot blinkt.

Die Anschlüsse dieser Einheit sind in der allgemeinen Systemzeichnung am Anfang dieses Dokuments hervorgehoben.

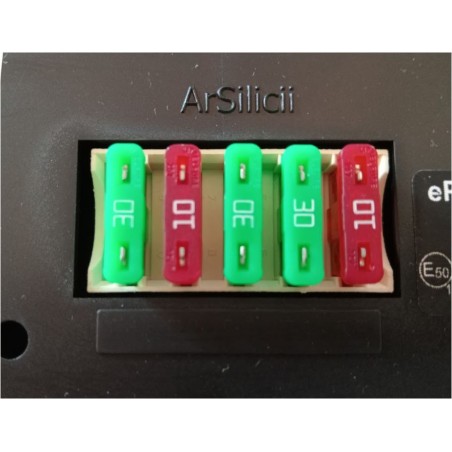

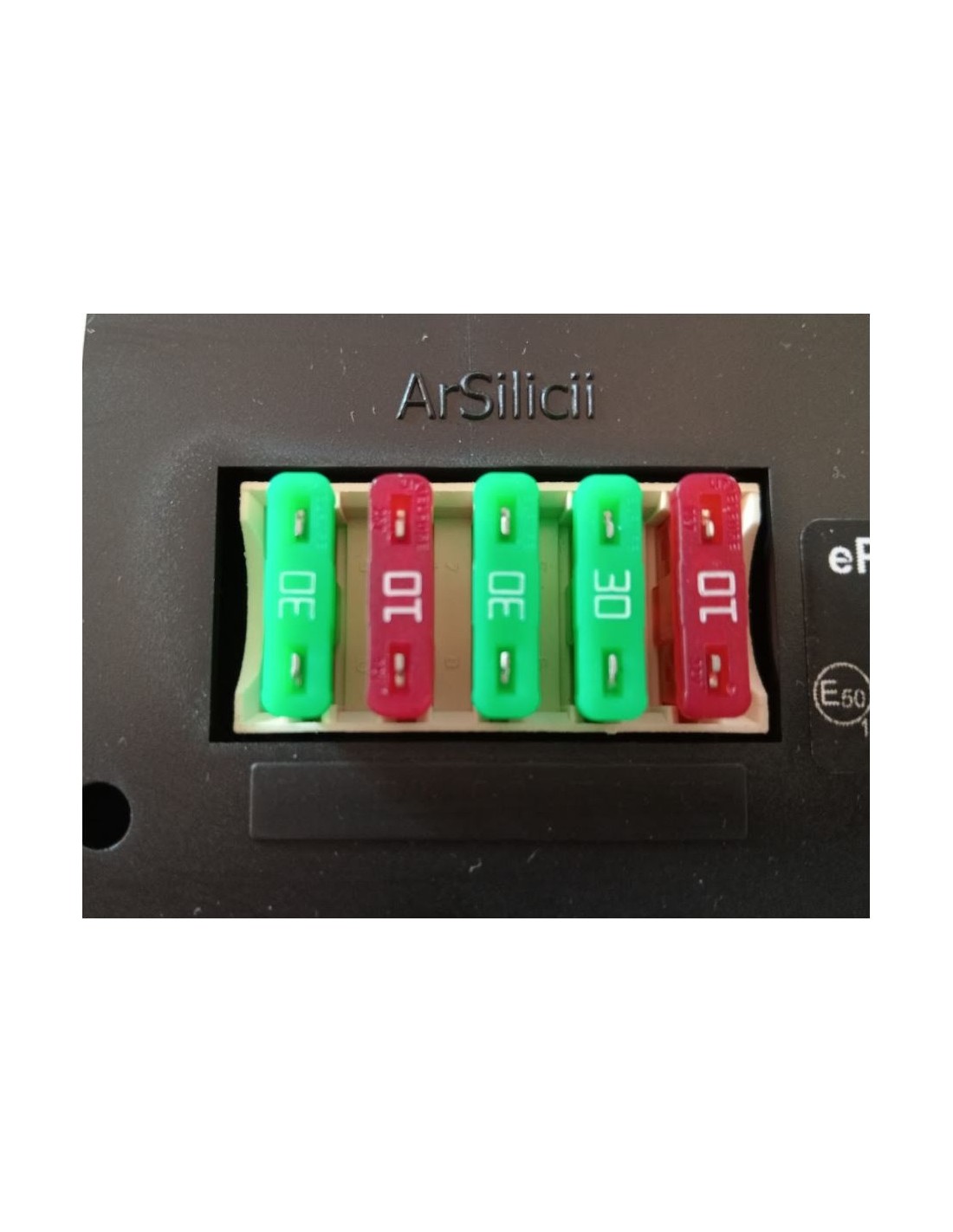

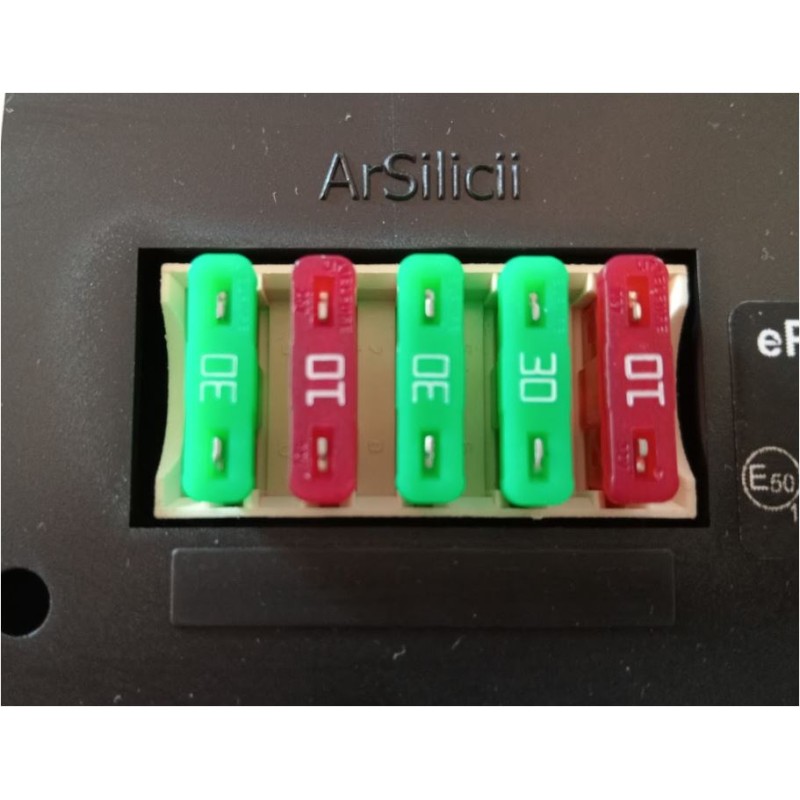

Nachfolgend finden Sie eine Tabelle mit Schutzsicherungen.

• F1 30A BATTERIELADEGERÄT-Eingangsleitungsschutz
• PUMP F2 10A Ausgangsleitungsschutz
• Leitungsschutz Verteilungsausgang BEDIENFELD F3 30A
• Schutz der Ausgangsleitung des Kühlschranks. F4 30A
• Nicht installiert F5 10A
