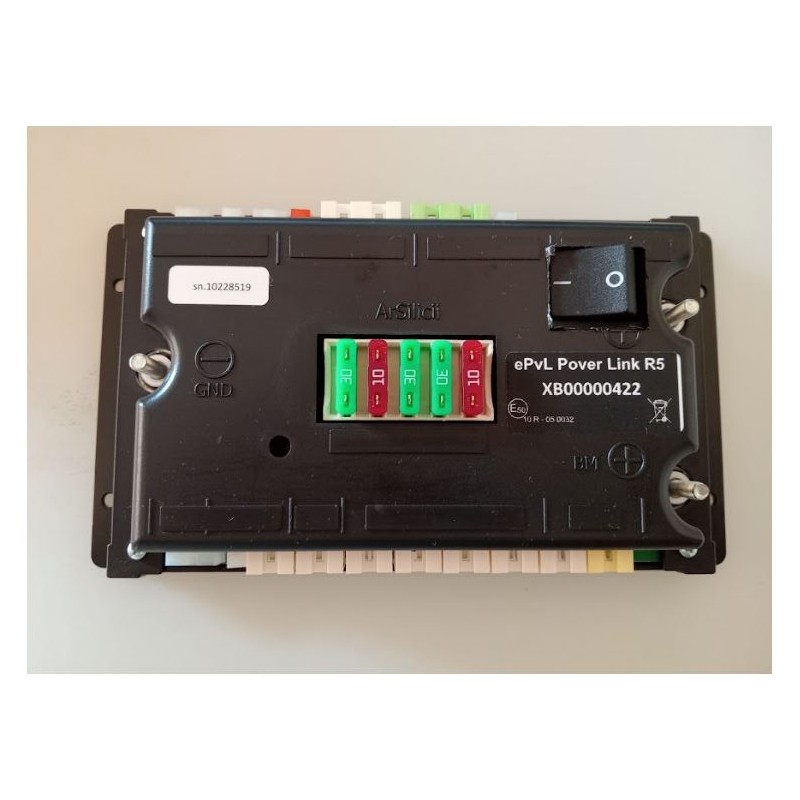

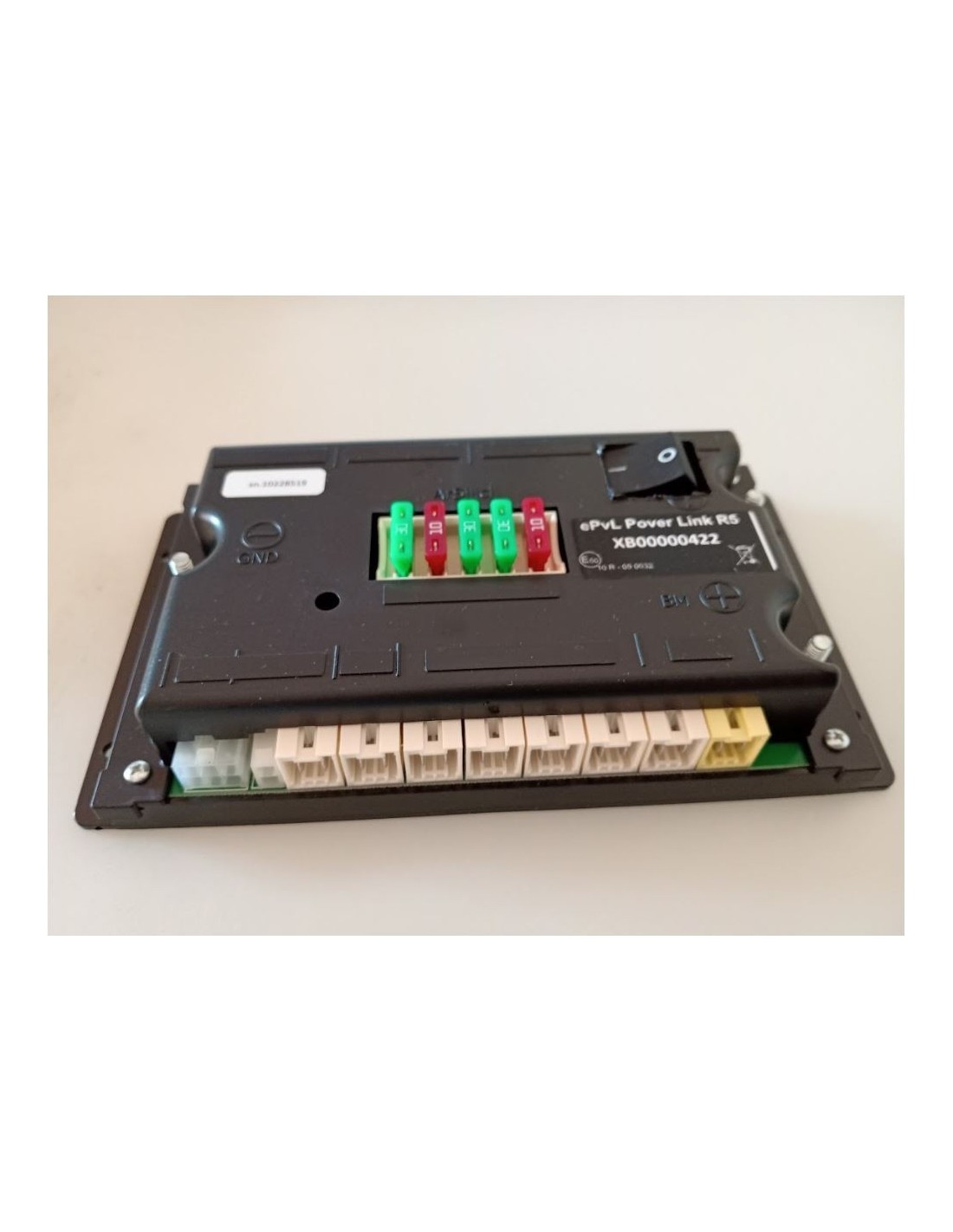

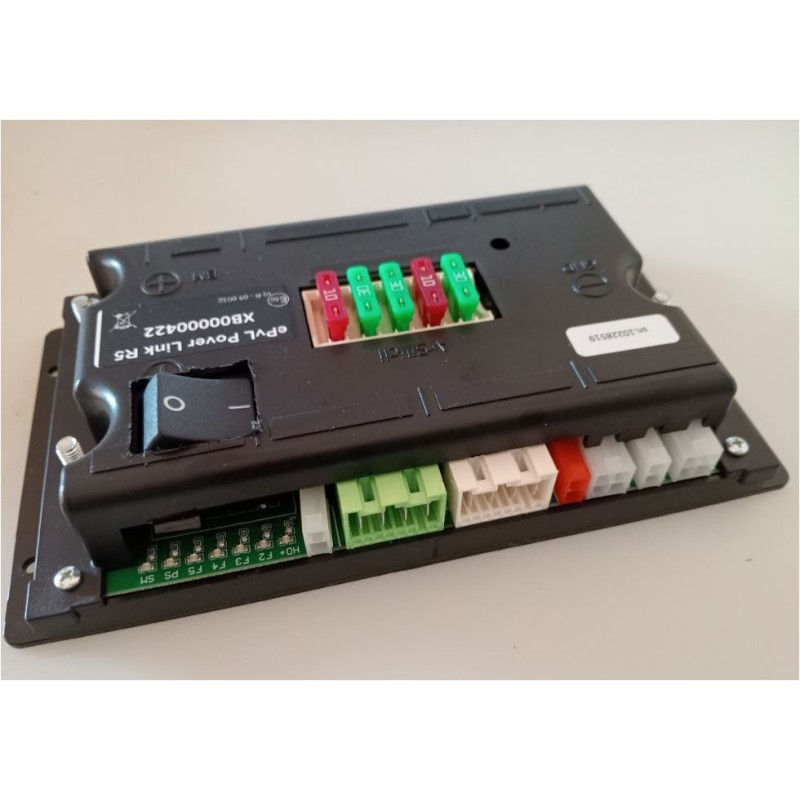

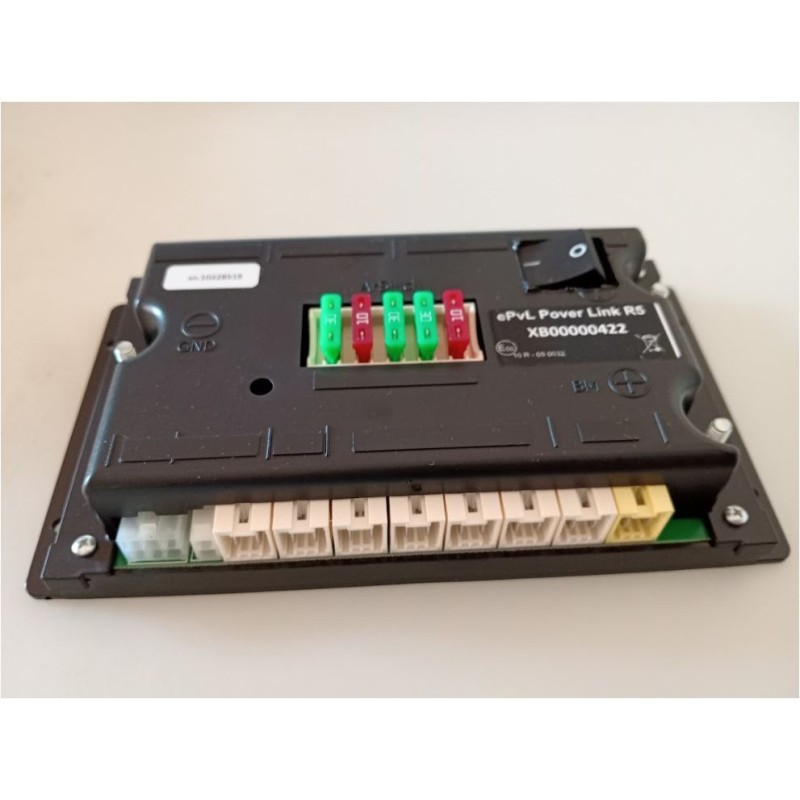

ARSILICII - NODO ePvL POVER LINK 2013/2014 - R5 PER COLLEGAMENTI RAST 5 - XB00000422- RIMOR - CON INTERRUTTORE

Montato su RIMOR KOALA e altri e ultimi sistemi S-TTK (vedere manuale allegato)

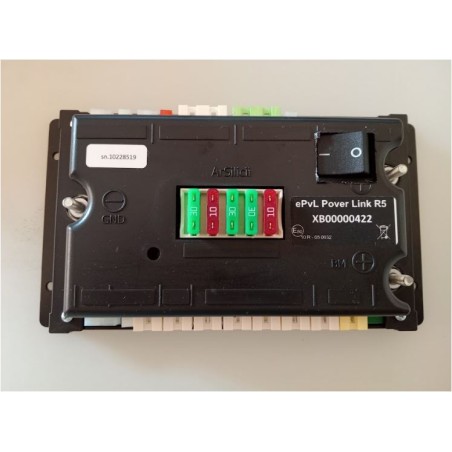

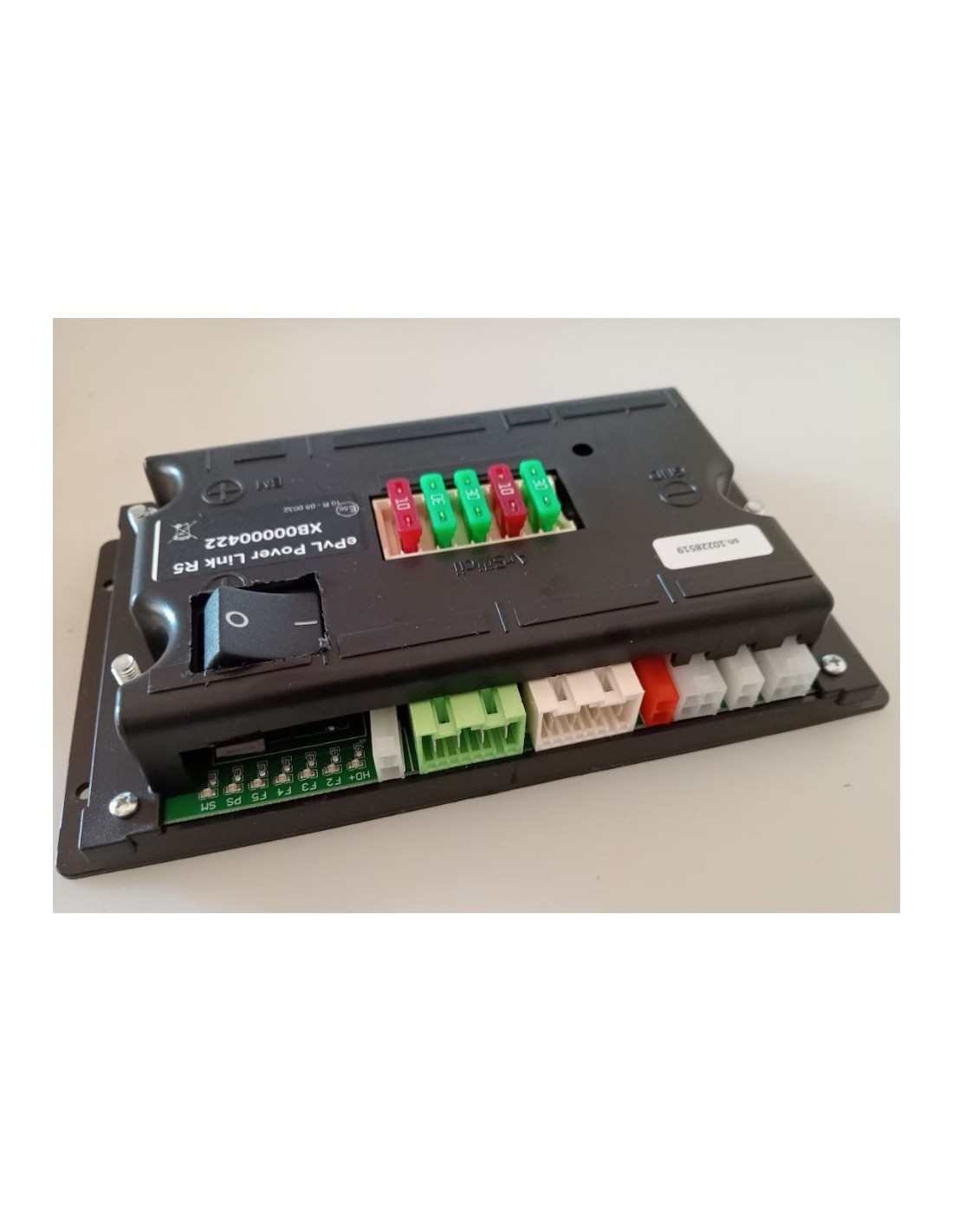

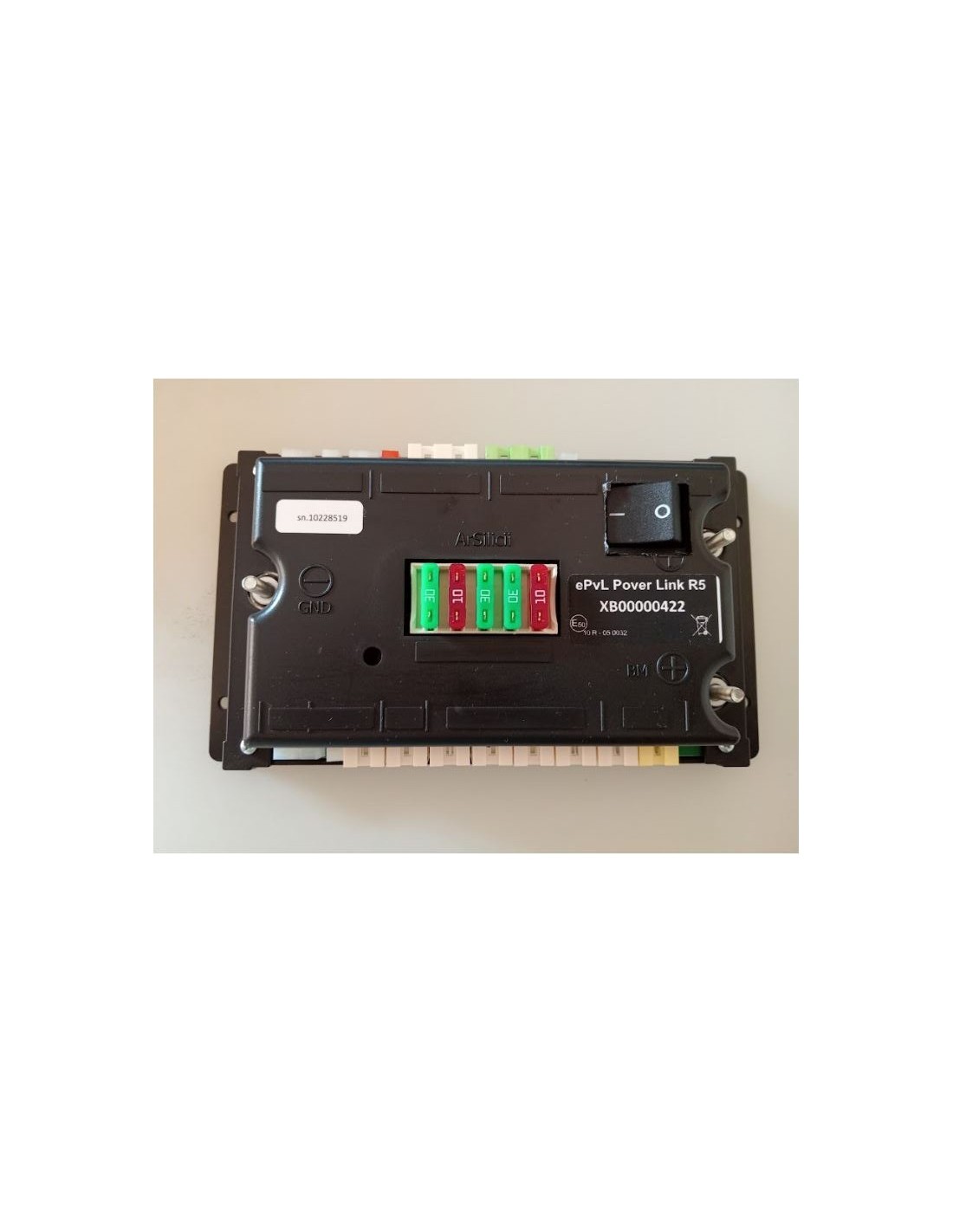

Distributore di potenza SUPERLINK

È il dispositivo dove confluiscono le principali fonti di energia, e vengono distribuite alle varie utenze e alla batteria servizi . Sulla scheda è presente anche un banco di fusibili di protezione.

Il Superlink è in grado di controllare la pompa e i livelli dei serbatoi, ripondendo ai comandi che riceve dalla centralina di controllo a cui è collegato tramite il cavo di bus. Sulla parte superiore è presente un led di stato che fornisce indicazioni sul collegamento con il pannello di controllo. Il lampeggio verde del led, posto sulla parte superiore, indica che il collegamento è OK, mentre in caso di problemi, il led lampeggia di rosso.

I collegamenti di questa unità sono evidenziati nel disegno generale dell’impianto all’inizio di questo documento.

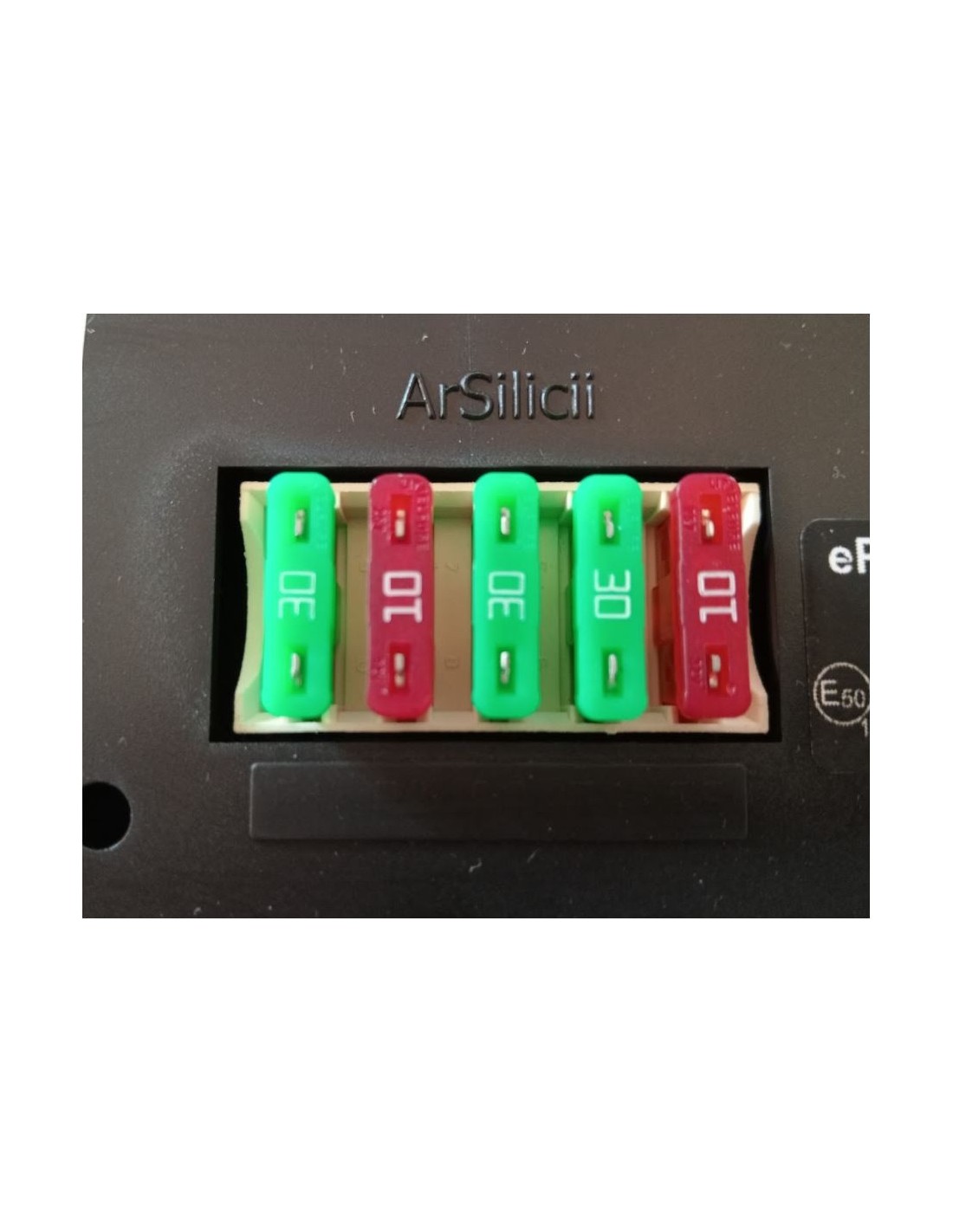

Segue una tabella dei fusibili di protezione.

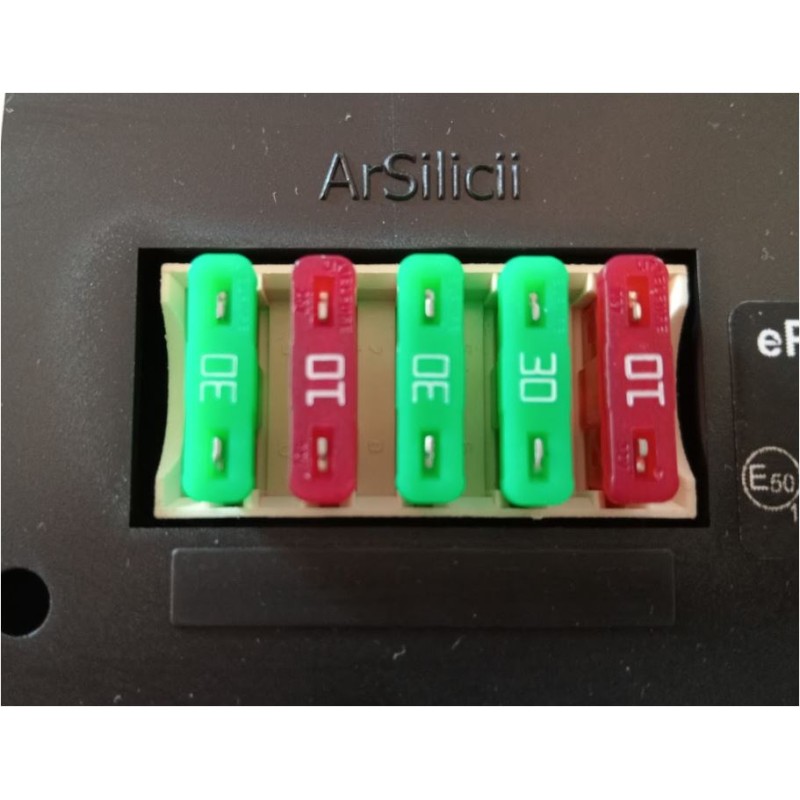

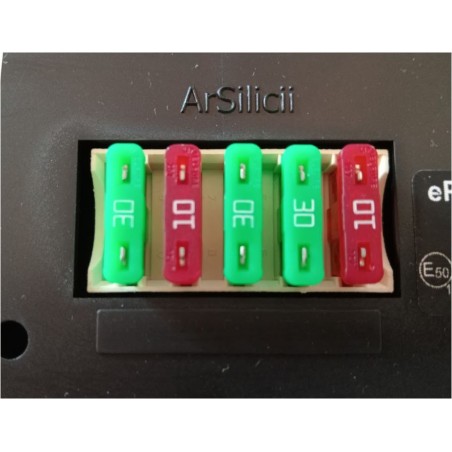

  • Protezione linea Ingresso CARICA BATTERIA  F1   30A
  • Protezione linea Uscita POMPA  F2  10A
  • Protezione linea Uscita distribuzione PANNELLO DI CONTROLLO  F3  30A
  • Protezione linea Uscita FRIGO.  F4  30A
  • Non Istallato F5  10A
