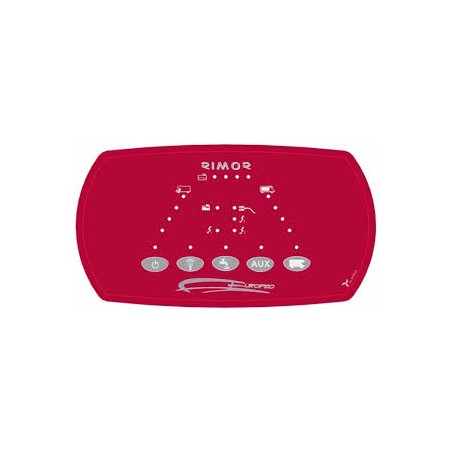

ARSILICII XA00054402 - XA00002521 UNIDAD DE CONTROL CP5-TTK RIMOR EUROPEO 2007-2008

ARSILICII XA00054402 UNIDAD DE CONTROL CP5-TTK RIMOR EUROPEO 2007-2008

Componente del Sistema de Inteligencia Distribuida para autocaravanas 2007-2008

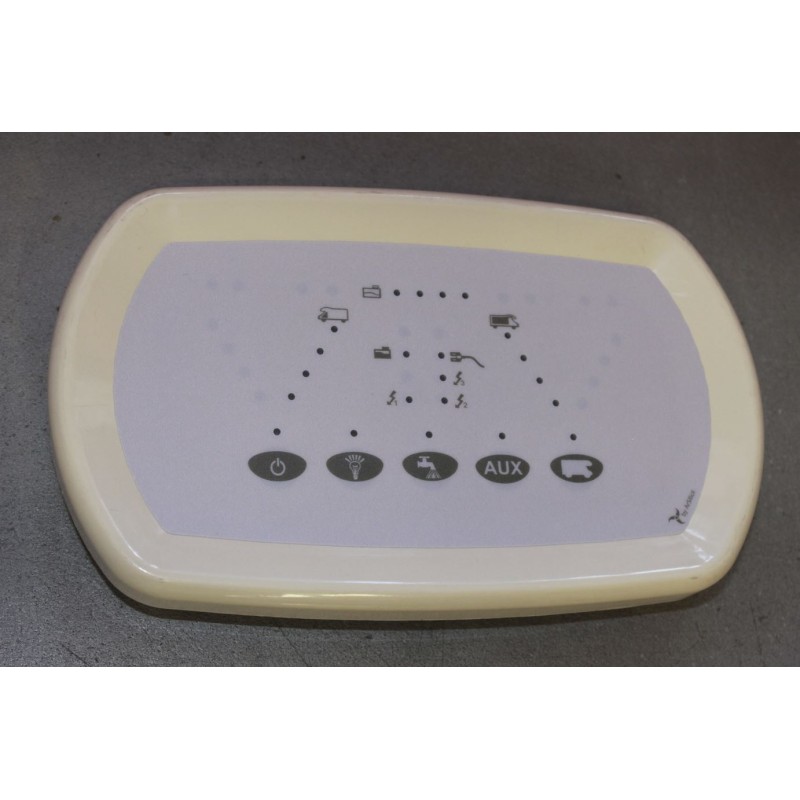

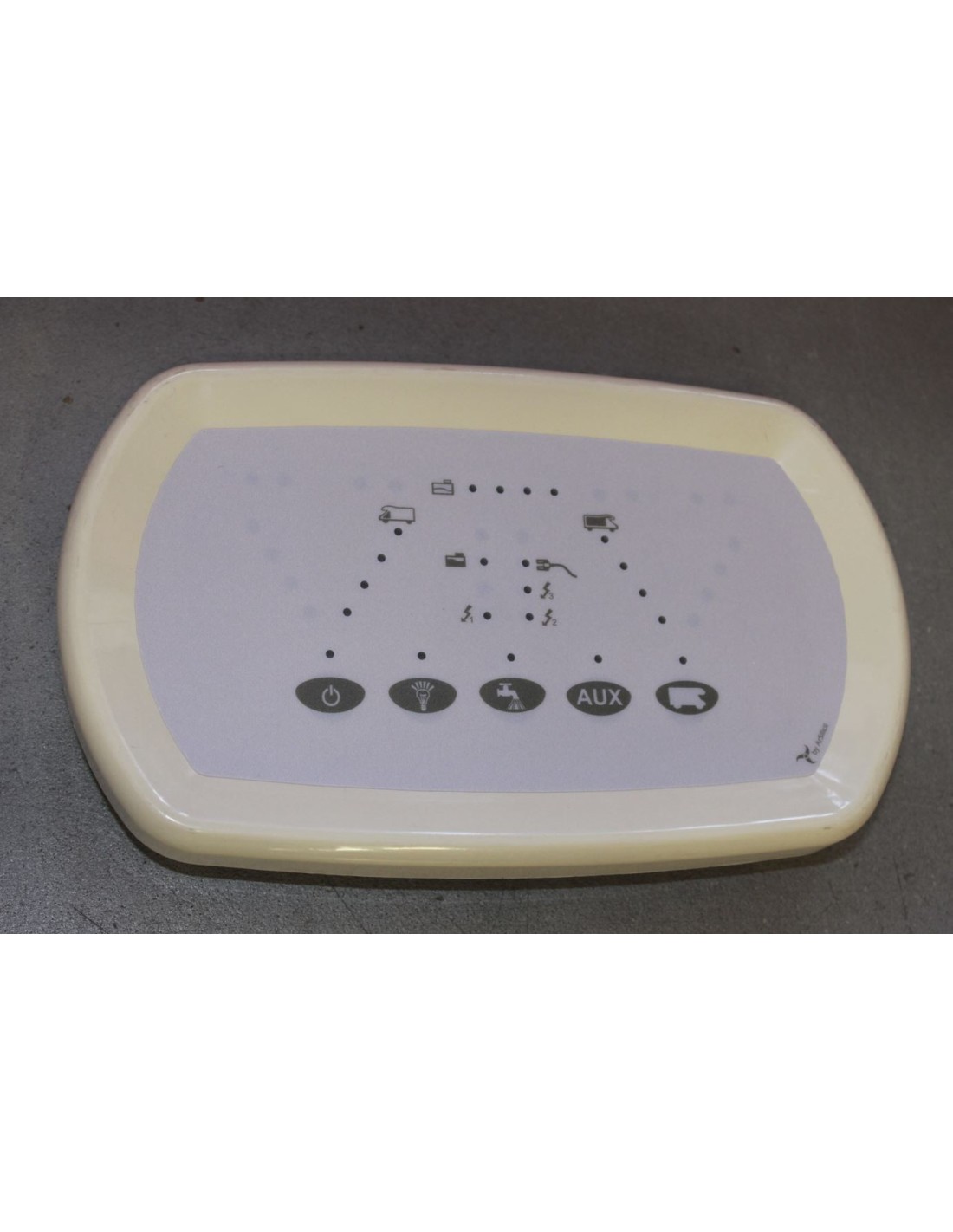

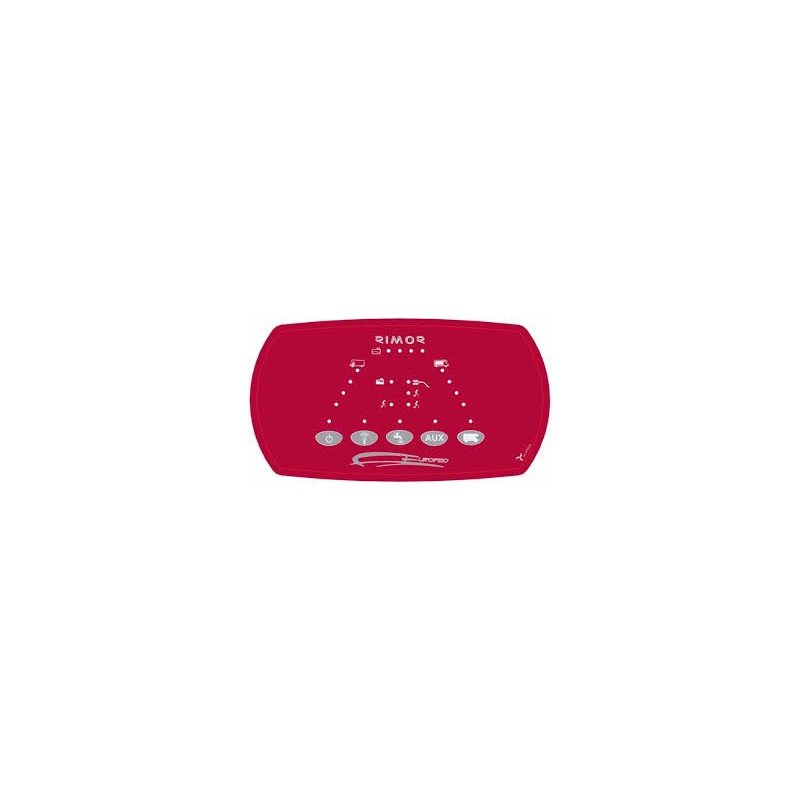

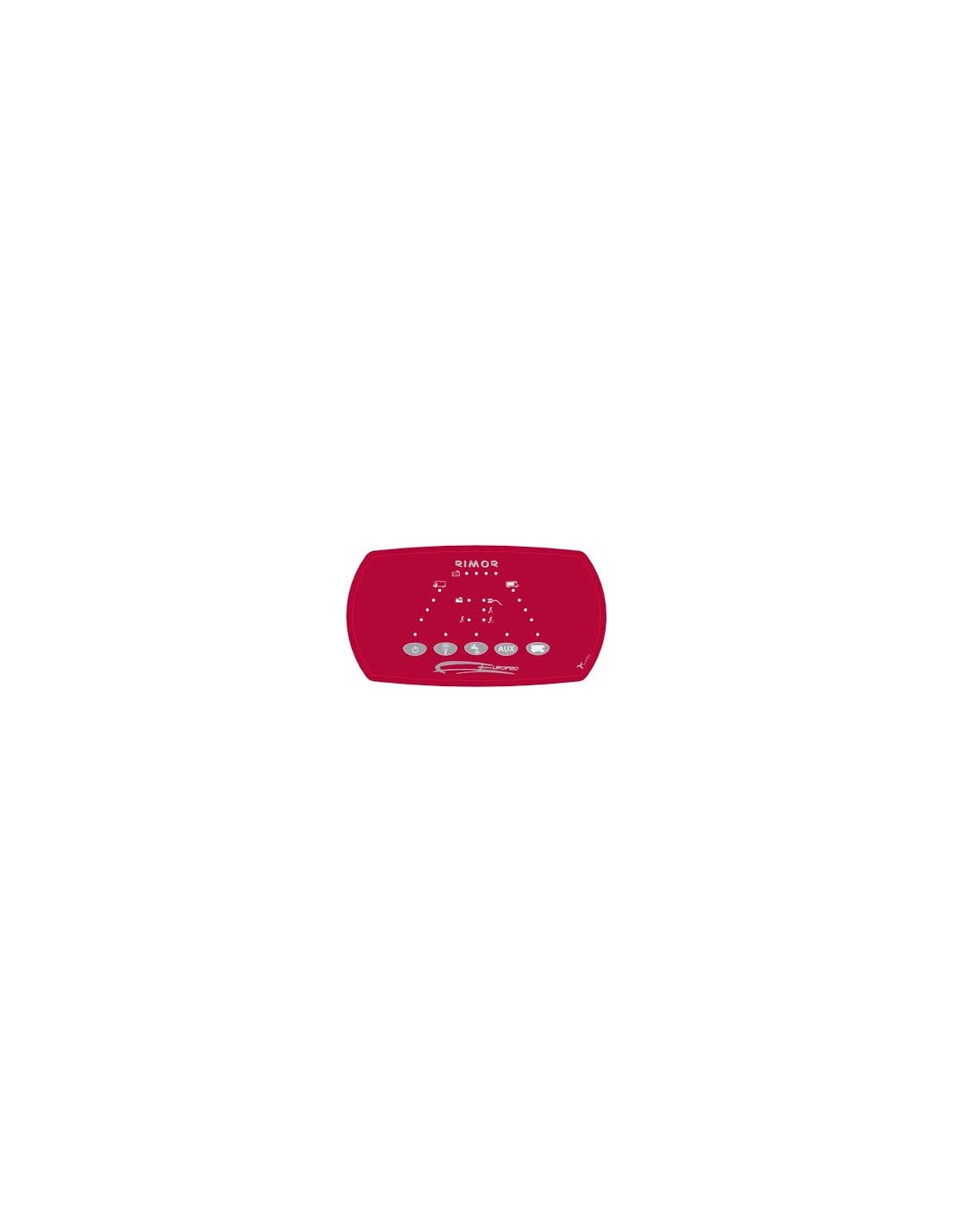

ATENCIÓN: Ya no están disponibles las serigrafías originales RIMOR rojas XA00054402, sino sólo las blancas XA00002521 como en la foto adjunta. Las funciones son las mismas. Perfectamente intercambiables.

El sistema de inteligencia distribuida, objeto de este manual, es un sistema eléctrico moderno y totalmente innovador. La característica fundamental que diferencia este sistema de los tradicionales es la posibilidad de transmisión de datos, que tiene lugar a través de un cable especial denominado "bus".

Los datos en cuestión son los relativos a los parámetros funcionales del vehículo, como la tensión de la batería, o el nivel de un depósito, o determinados datos para diagnosticar el correcto funcionamiento de todos los dispositivos de a bordo.

El sistema es abierto, es decir, permite personalizar el vehículo según las necesidades de cada uno.

Mediante la instalación de algunos "kits" opcionales, es posible añadir fácil y rápidamente nuevas funciones totalmente integradas en el sistema.

Dado que la estructura de este tipo de sistema difiere de la tradicional, es necesario describir brevemente los principios de funcionamiento para que el usuario final tenga los conocimientos necesarios para aprovechar plenamente el potencial que ofrece.

El panel de control, también conocido como unidad de control, es un nodo particular, capaz de mostrar, de forma comprensible para el usuario, la información que intercambia a través del bus.

A través de este nodo, es posible conocer el estado de funcionamiento de las distintas partes de la autocaravana, y emitir las órdenes de encendido/apagado a determinados otros nodos.

• Botón de encendido/apagado de la unidad de control y del sistema eléctrico
• Botón de encendido/apagado de las luces interiores.
• Botón de activación de la alimentación de la bomba de agua
• Botón para activar las pruebas de nivel del depósito y de la batería.
• Botón para activar la función adicional opcional.
• Barra de LED de tensión de la batería del motor
• Barra de LED de tensión de la batería de servicio
• Barra de LED de nivel de depósito limpio.
• Indicador luminoso de depósito lleno
• Luz de aviso de fusible de red de 220 V / cargador de batería
• Luz de aviso del fusible de la línea de tierra / Fusible autorrearmable de la bomba
• Luz de aviso fusible línea cielo / fusible panel solar
• Luz de aviso fusible línea frigorífico / Fusible autorreparable de la señalización lateral
