ARSILICII XA00054402 CENTRALINA DI CONTROLLO CP5-TTK EUROPEAN RIMOR 2007-2008
Componente del Sistema ad Intelligenza Distribuita per Autocaravan 2007-2008

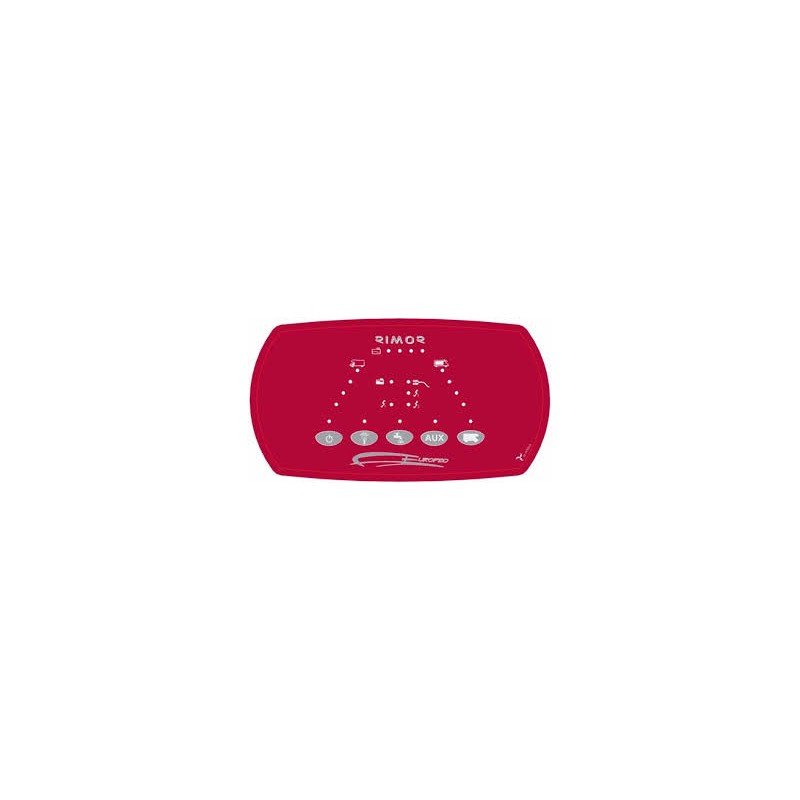

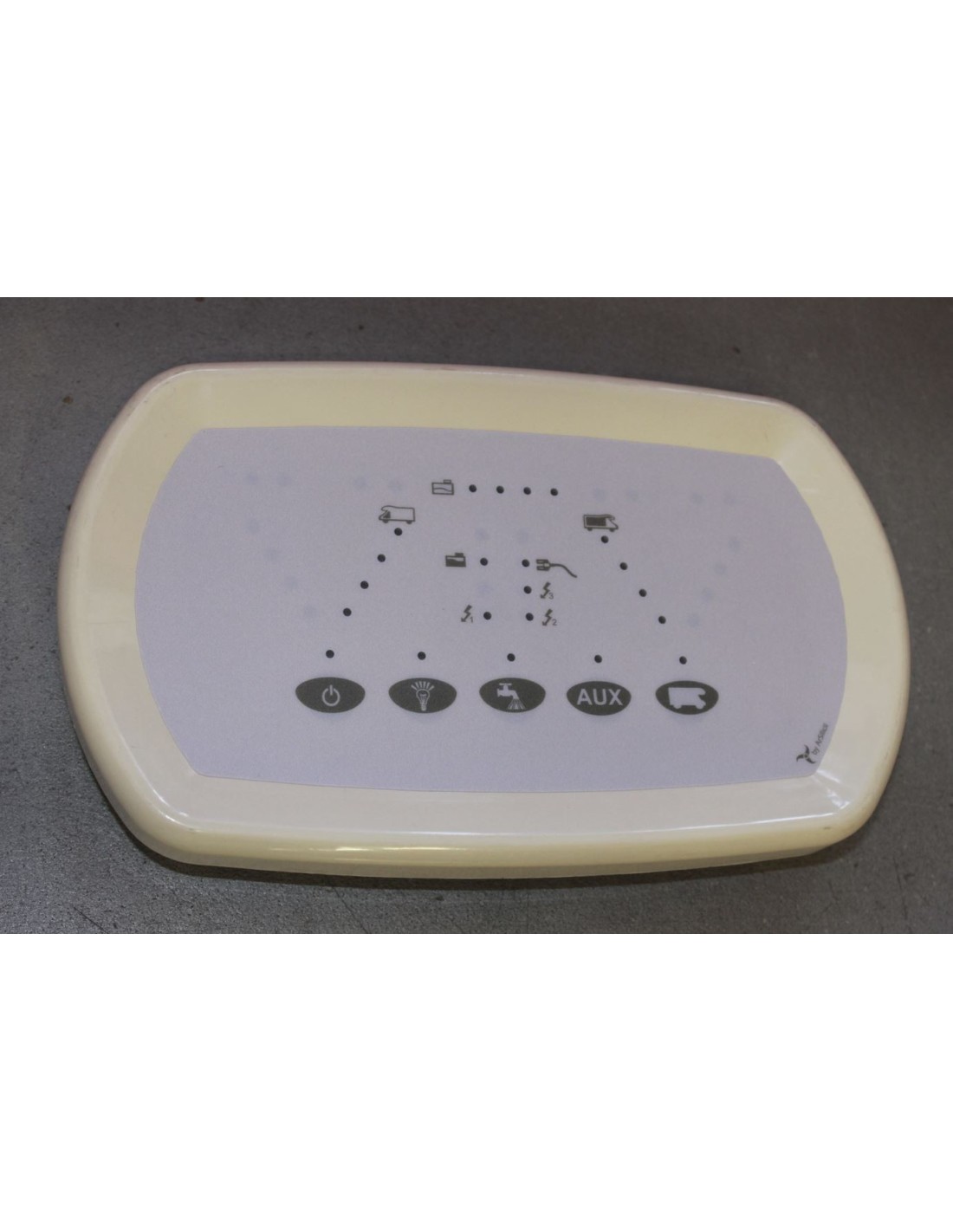

ATTENZIONE: non sono più fornibili le serigrafie rosse XA00054402 originali RIMOR ma solo quelle bianche XA00002521 come nell'immagine allegata. Le funzionalità sono le stesse. Perfettamente intercambiabili.
Il sistema ad intelligenza distribuita oggetto del presente manuale, è un impianto elettrico moderno e completamente innovativo. La caratteristica fondamentale che differenzia questo impianto da quelli tradizionali, è la possibilità di trasmissione di dati che avviene su di un apposito cavo detto “bus”.
I dati in questione, sono quelli relativi ai parametri funzionali del mezzo, come la tensione delle batterie, o il livello di un serbatoio oppure alcuni dati per la diagnosi del corretto funzionamento di tutti i dispositivi di bordo.
Il sistema è aperto, ovvero consente di personalizzare il mezzo secondo le proprie esigenze.
Installando alcuni “kit” opzionali, è possibile aggiungere facilmente e velocemente nuove funzionalità che risultano completamente integrate nel sistema.
Essendo la struttura di questo tipo di impianto, diversa da quella tradizionale, è necessaria una breve descrizione dei principi di funzionamento per dare all’utilizzatore finale le conoscenze per poter sfruttare a pieno le potenzialità offerte da questo.
Il pannello di controllo, detto anche centralina, è un nodo particolare, che, è in grado di visualizzare in maniera comprensibile per l’utente , le informazioni che scambia attraverso il bus.
Tramite questo nodo, si può conoscere lo stato di funzionamento dei vari organi dell’autocaravan, ed impartire i comandi di accensione o spegnimento di taluni altri nodi.
- Pulsante accensione / spegnimento centralina ed impianto elettrico
- Pulsante accensione / spegnimento luci interne.
- Pulsante attivazione alimentazione pompa acqua.
- Pulsante attivazione test livelli serbatoi e batterie.
- Pulsante attivazione funzione supplementare opzionale.
- Barra a Led Tensione Batteria Motore
- Barra a Led Tensione Batteria Servizi
- Barra indicatrice a led del livello serbatoio chiare.
- Spia serbatoio di recupero pieno
- Spia rete 220 V / Fusibile caricabatteria
- Spia Allarme Fusibile Linea di Terra / Fusibile autoripristinante Pompa
- Spia Allarme Fusibile Linea di Cielo / Fusibile Pannello Solare
- Spia Allarme Fusibile Linea Frigo / Fusibile autoripristinante Sidemarker
