ARSILICII XA00054402 - XA00002521 UNITÉ DE COMMANDE CP5-TTK JANTE EUROPÉENNE 2007-2008

ARSILICII XA00054402 UNITÉ DE COMMANDE CP5-TTK JANTE EUROPÉENNE 2007-2008

Composant du système d'intelligence distribuée pour les camping-cars 2007-2008

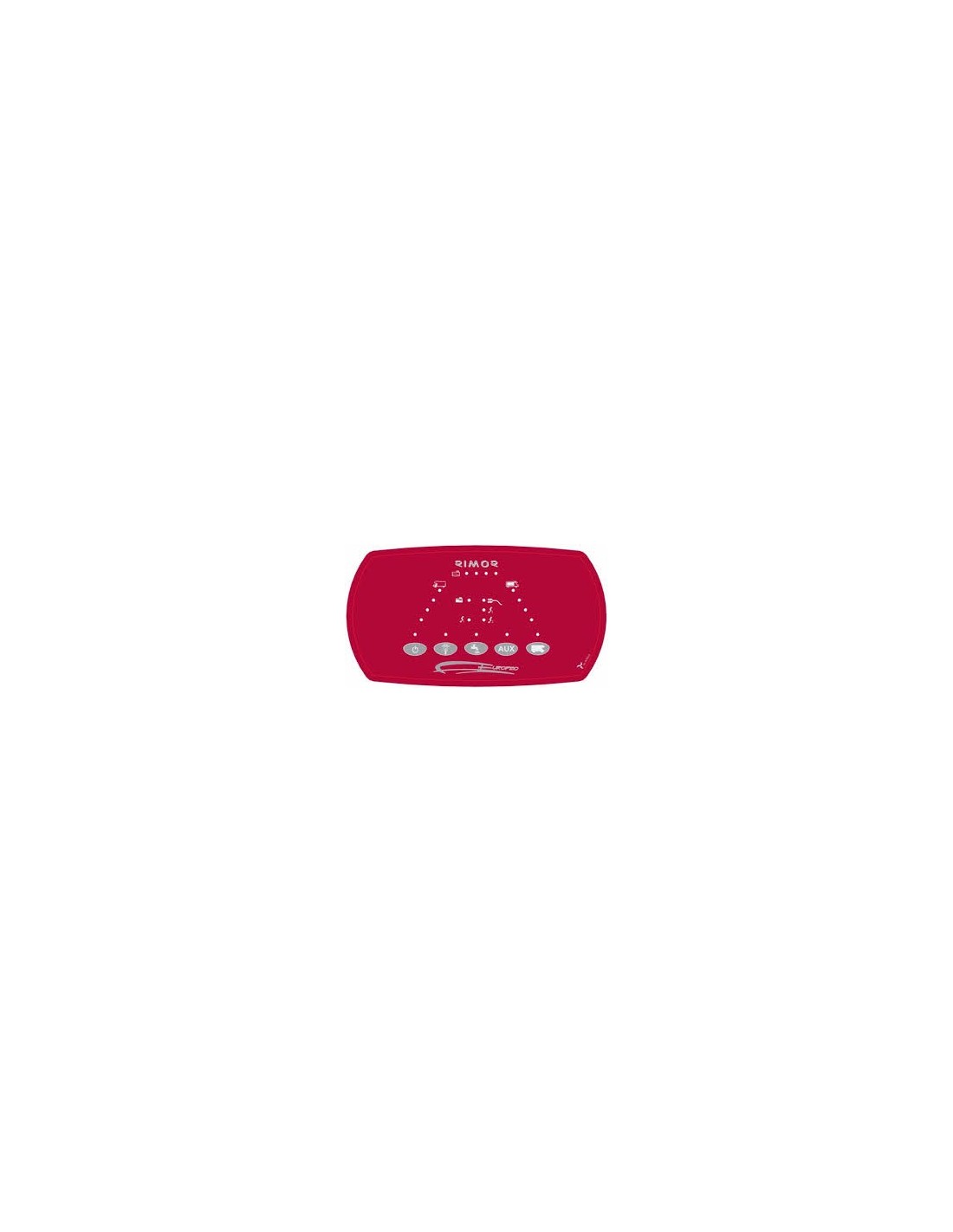

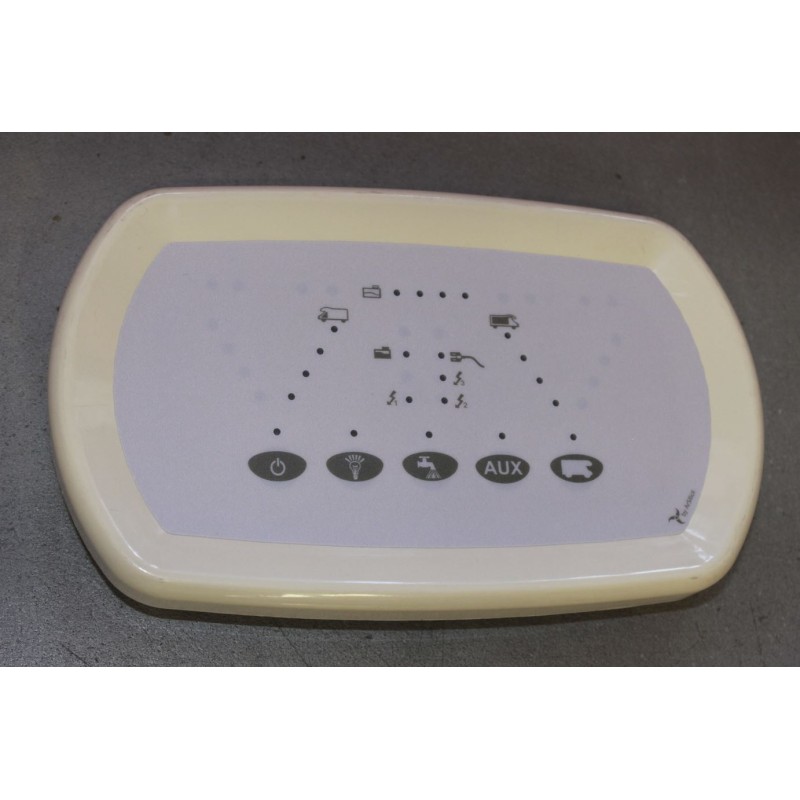

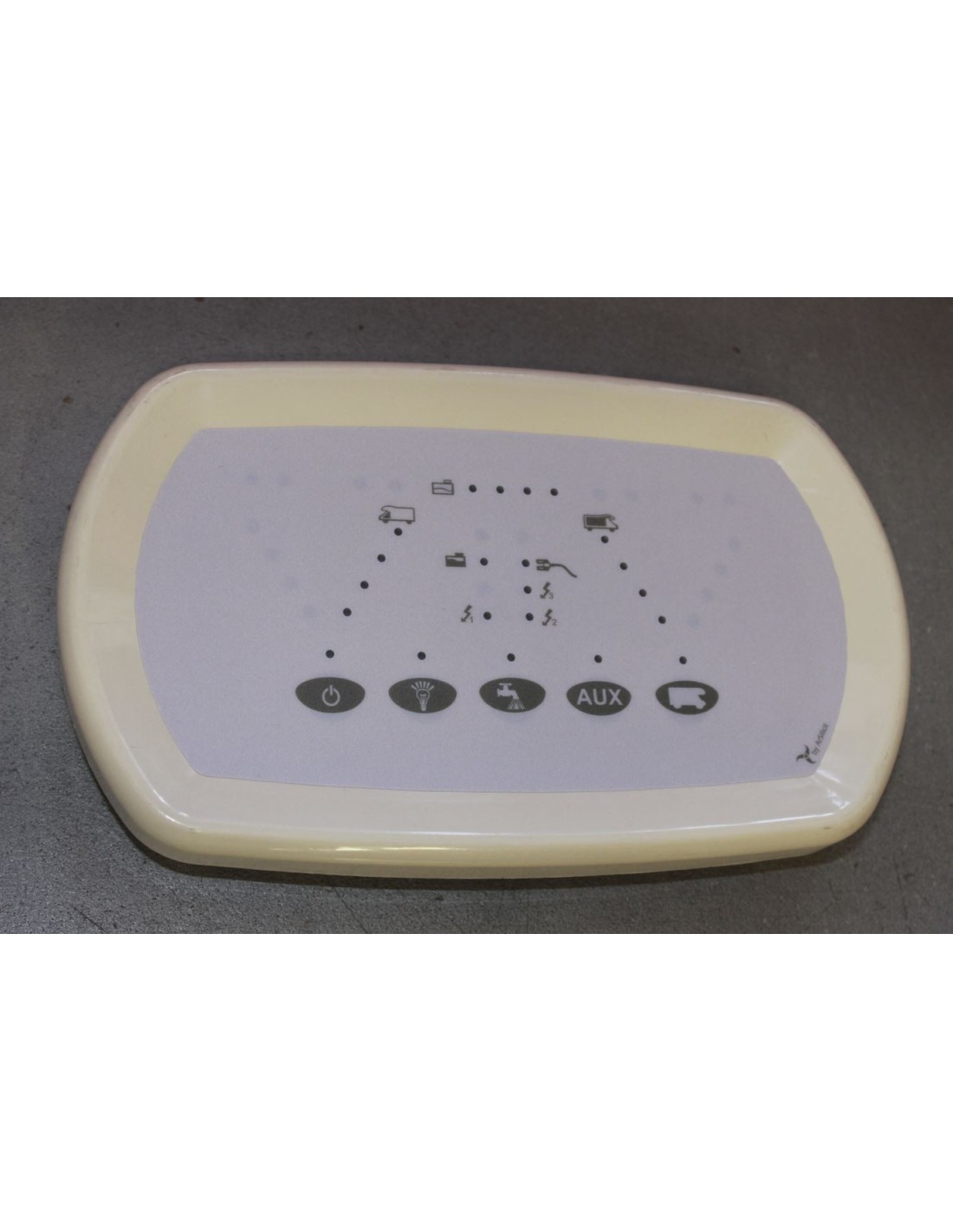

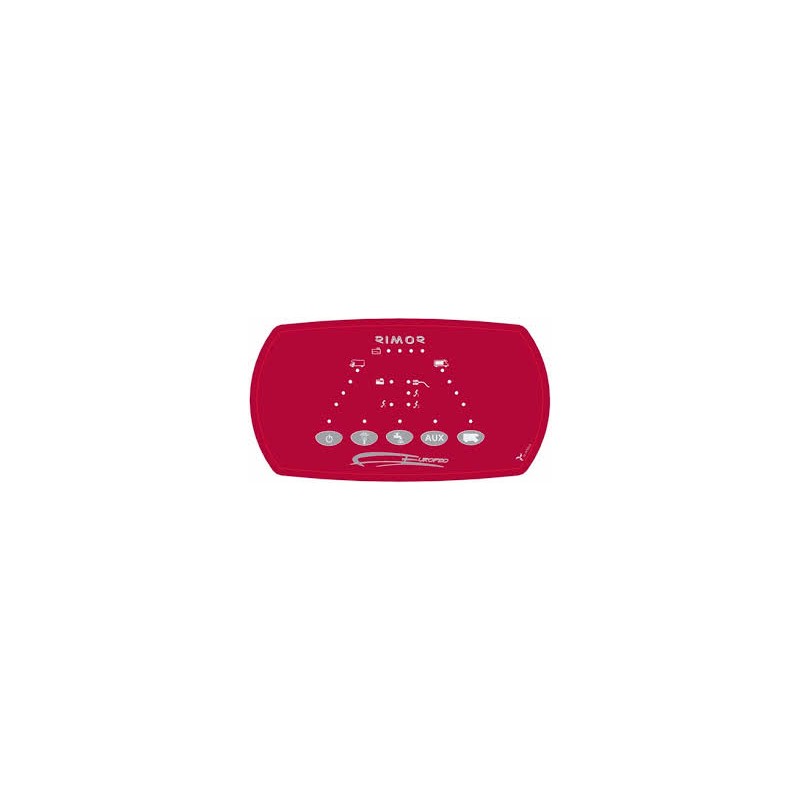

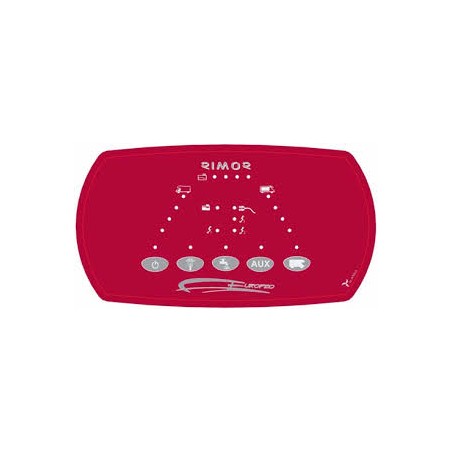

ATTENTION : Les sérigraphies originales RIMOR rouges XA00054402 ne sont plus disponibles, seules les sérigraphies blanches XA00002521, comme illustré ci-joint, sont disponibles. Les fonctions sont identiques. Parfaitement interchangeables.

Le système d'intelligence distribuée présenté dans ce manuel est un système électrique moderne et totalement innovant. Sa principale caractéristique, qui le distingue des systèmes traditionnels, est sa capacité à transmettre des données via un câble dédié appelé « bus ».

Les données en question sont celles relatives aux paramètres fonctionnels du véhicule, comme la tension de la batterie, ou le niveau d'un réservoir, ou encore certaines données permettant de diagnostiquer le bon fonctionnement de tous les appareils de bord.

Le système est ouvert, ce qui signifie qu'il vous permet de personnaliser le véhicule en fonction de vos besoins.

En installant certains « kits » optionnels, vous pouvez facilement et rapidement ajouter de nouvelles fonctionnalités entièrement intégrées au système.

Étant donné que la structure de ce type de système est différente de celle traditionnelle, une brève description de ses principes de fonctionnement est nécessaire pour fournir à l'utilisateur final les connaissances nécessaires pour exploiter pleinement son potentiel.

Le panneau de contrôle, également appelé unité de contrôle, est un nœud spécial capable d'afficher les informations qu'il échange via le bus d'une manière compréhensible pour l'utilisateur.

Grâce à ce nœud, il est possible de connaître l'état de fonctionnement des différents composants du camping-car, et de donner les commandes de marche ou d'arrêt à certains autres nœuds.

• Bouton marche/arrêt pour l'unité de commande et le système électrique
• Bouton marche/arrêt des lumières intérieures.
• Bouton d'activation de l'alimentation de la pompe à eau.
• Bouton d'activation du test du niveau du réservoir et de la batterie.
• Bouton d'activation de fonction supplémentaire en option.
• Barre LED de tension de la batterie du moteur
• Services de barres LED à tension de batterie
• Barre indicatrice de niveau de réservoir à LED claire.
• Voyant d'avertissement de réservoir de récupération plein
• Voyant d'avertissement secteur 220 V / Fusible du chargeur de batterie
• Fusible de ligne de terre, voyant d'alarme / fusible de pompe à réarmement automatique
• Fusible Sky Line pour voyant d'alarme/panneau solaire
• Fusible de ligne de réfrigérateur, voyant d'alarme / fusible de feu de position latéral à réinitialisation automatique
