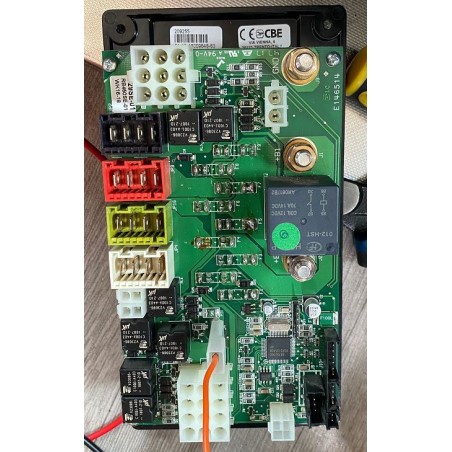

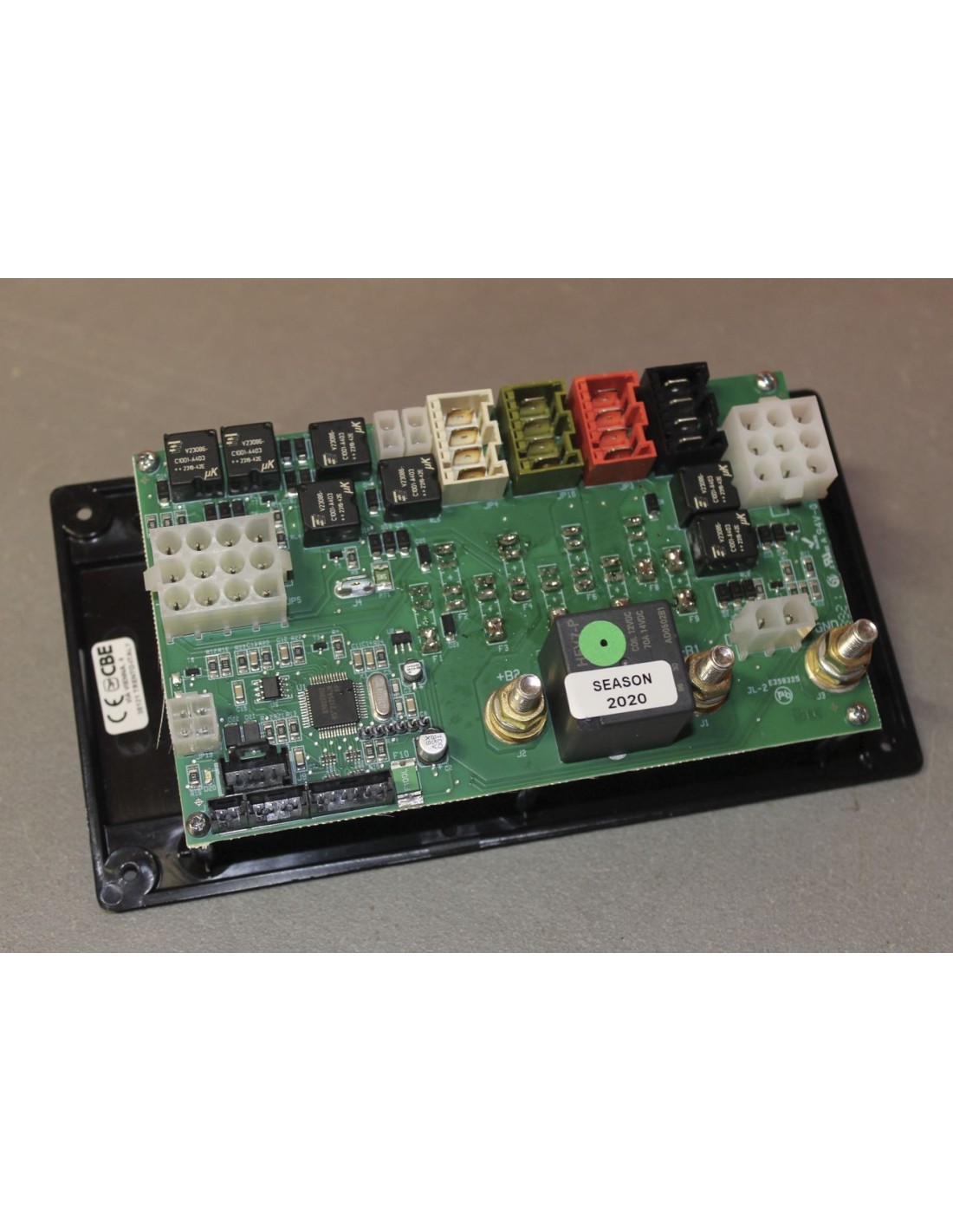

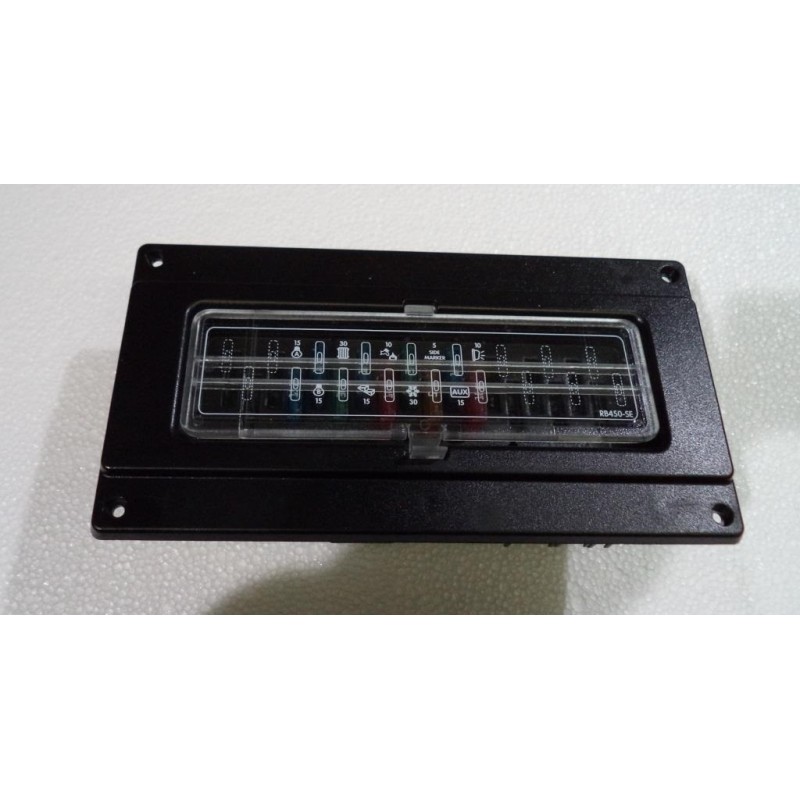

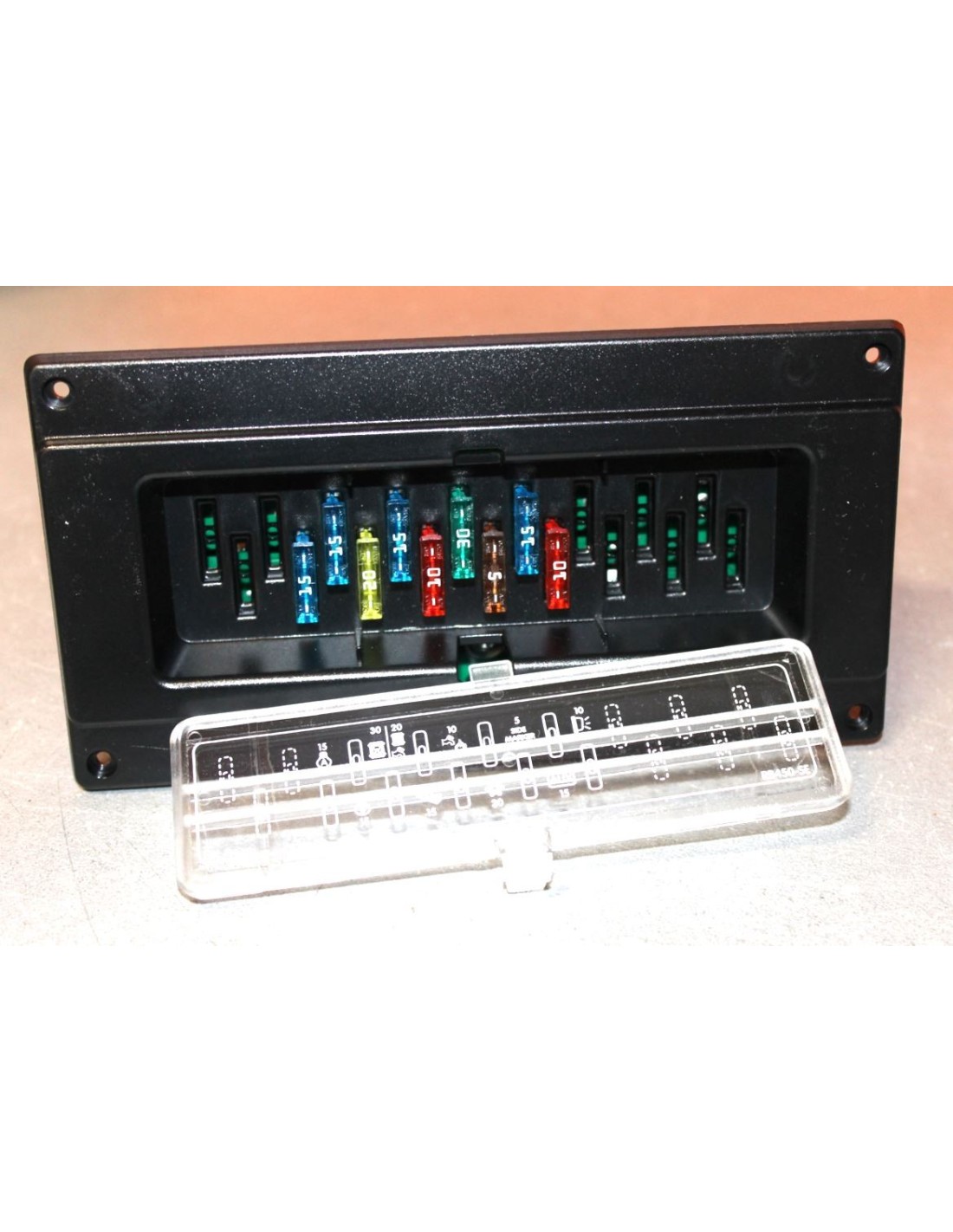

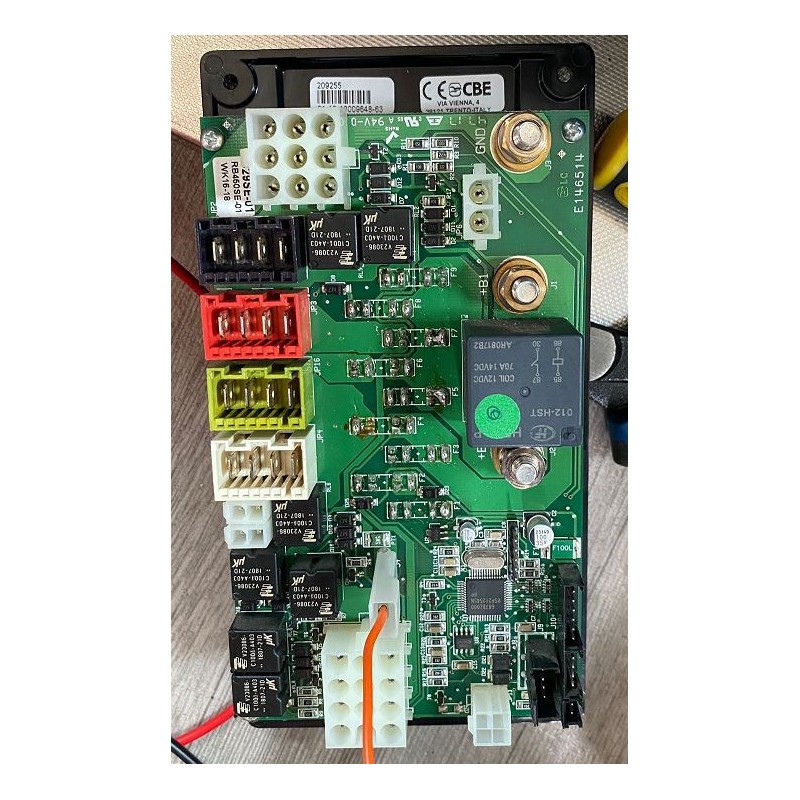

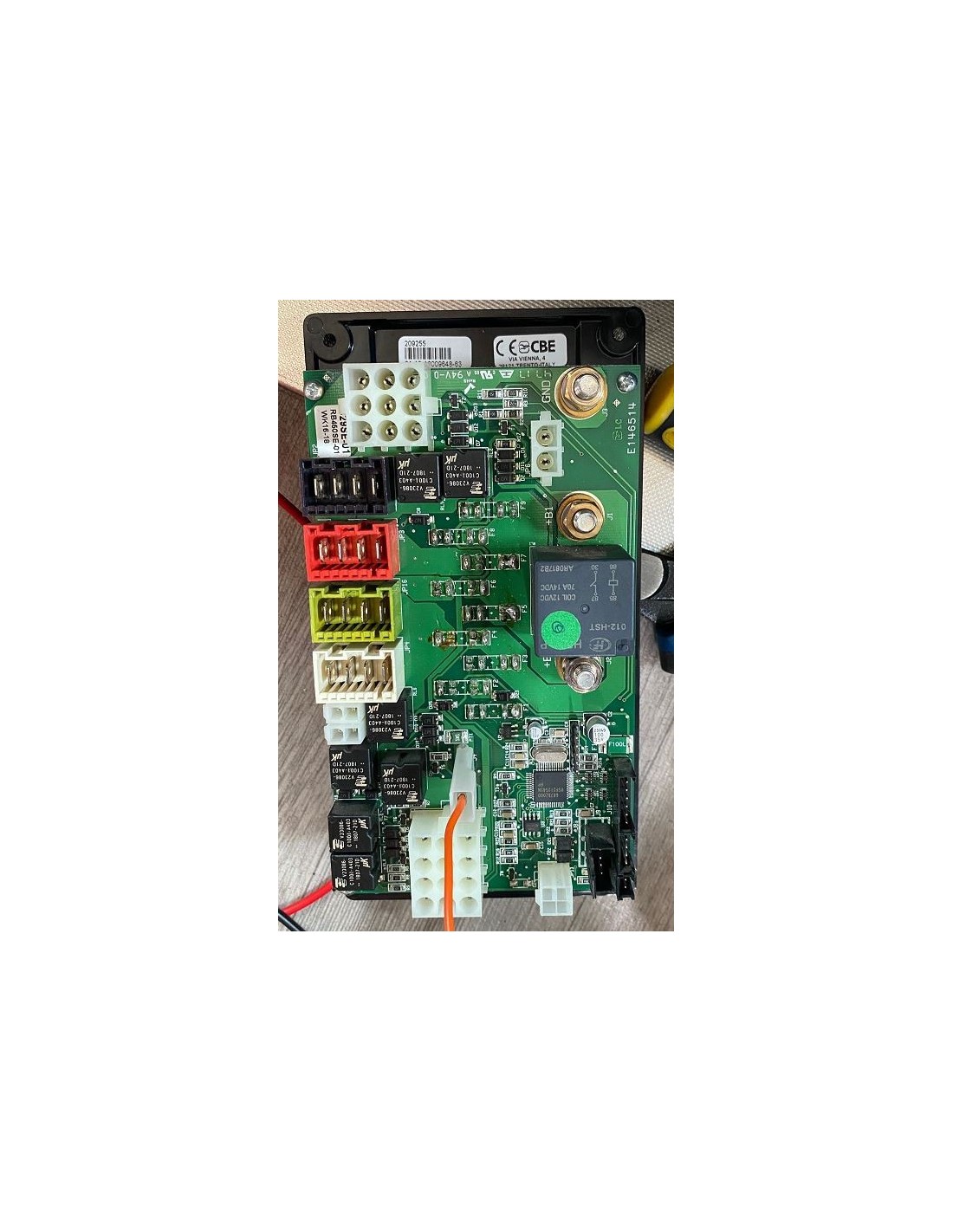

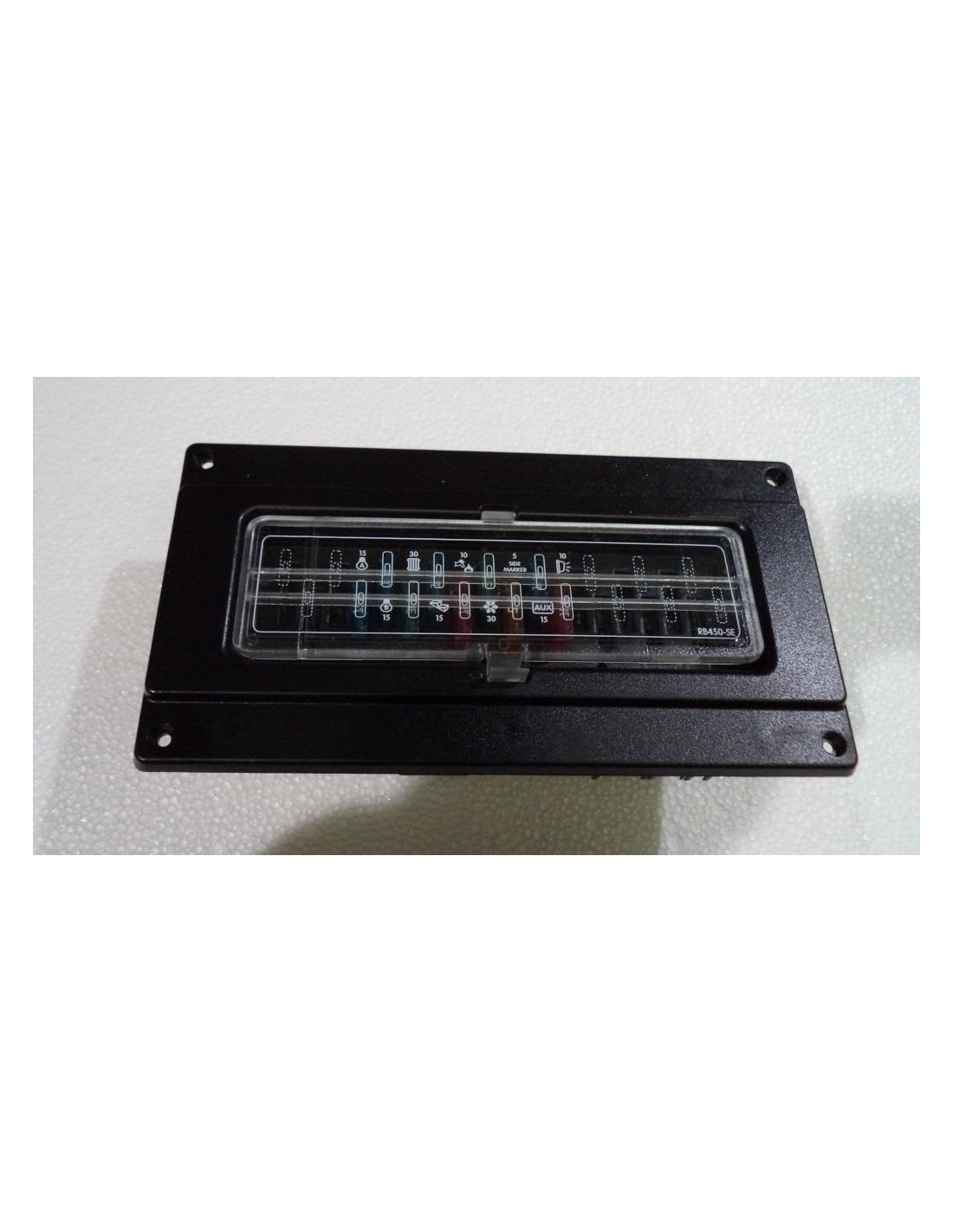

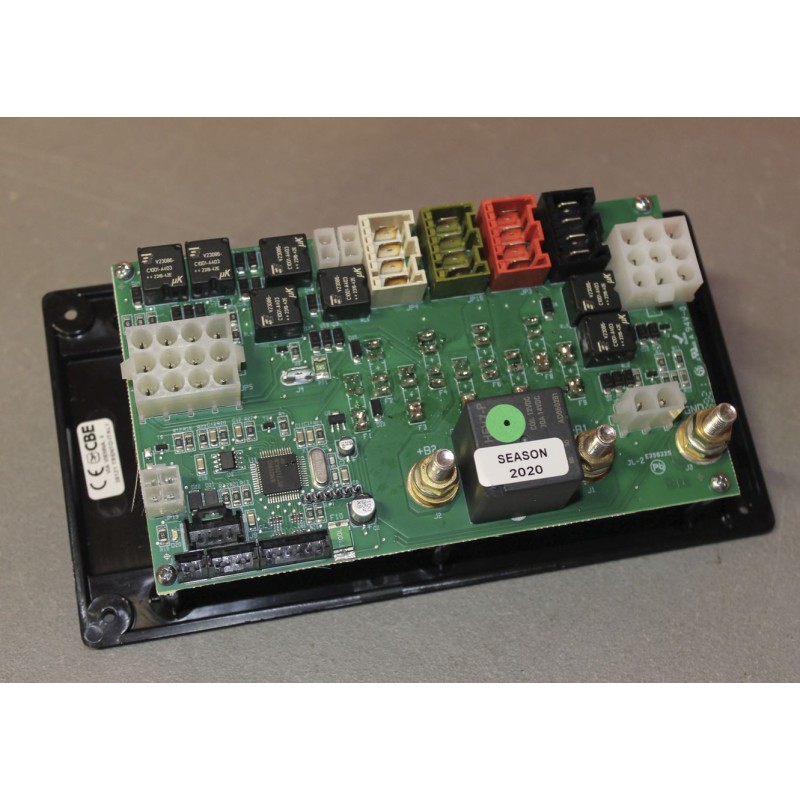

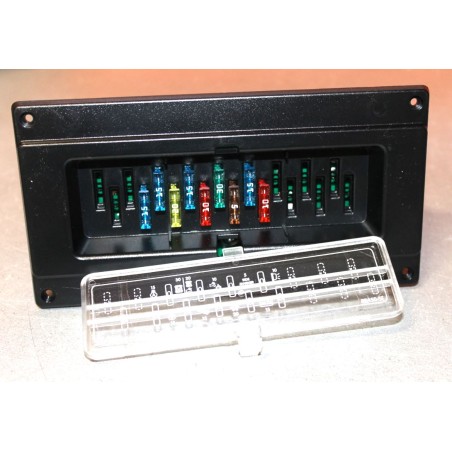

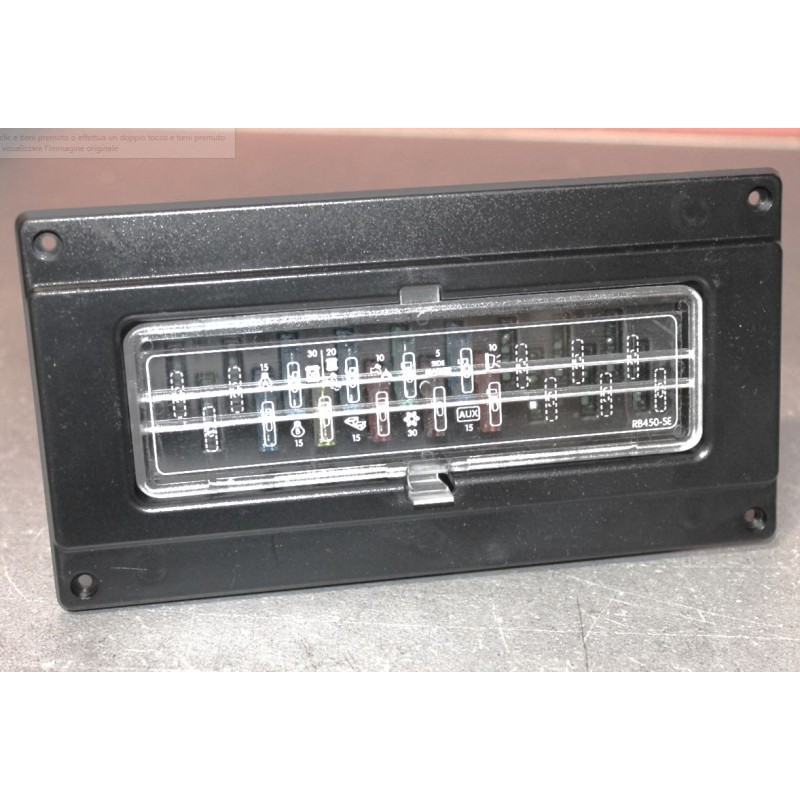

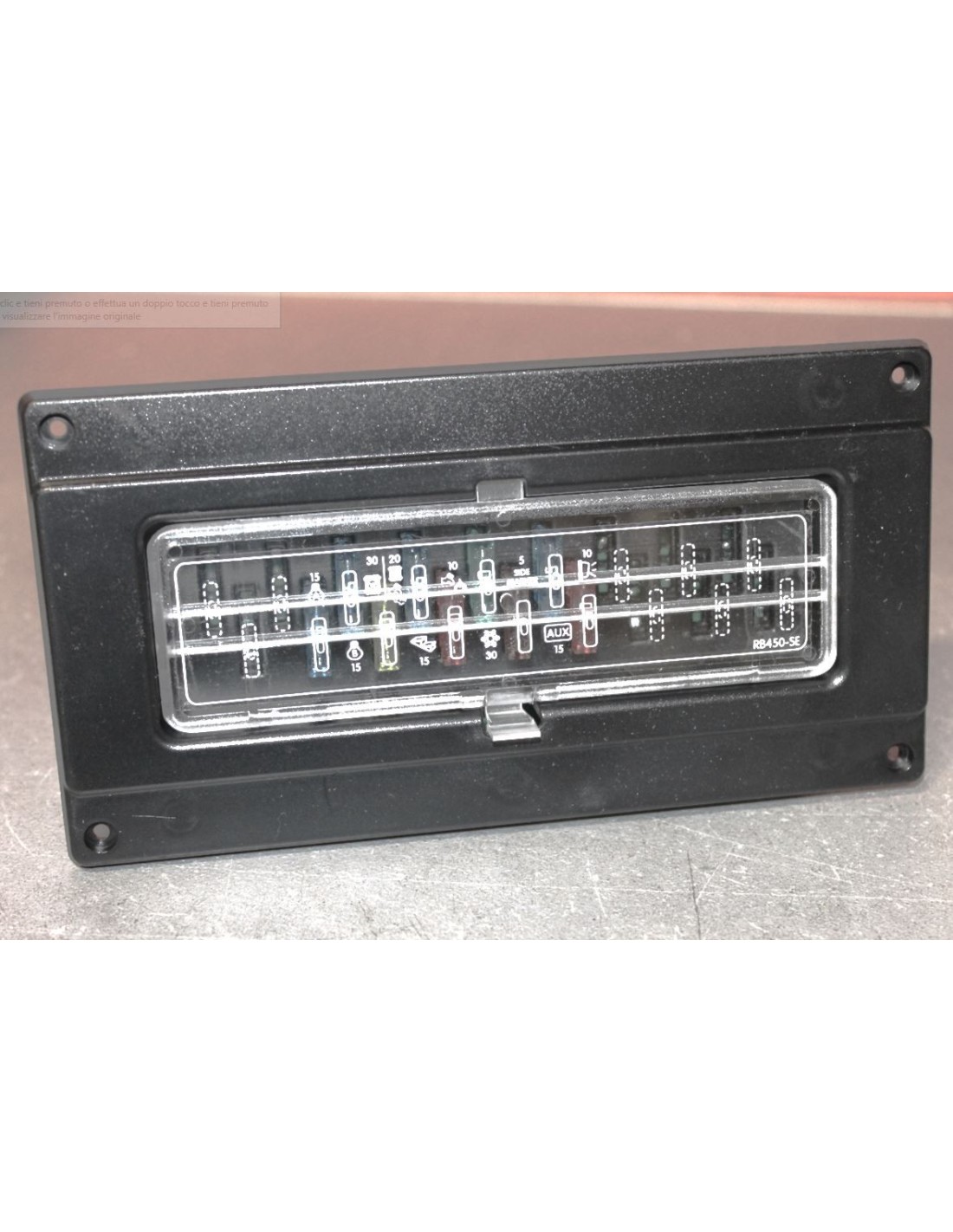

CBE RB450SE - 209255 DERIVATORE PORTAFUSIBILI

DERIVATORE PORTAFUSIBILI RB450-SE - CBE 209255

Il QUADRO DI  DISTRIBUZIONE 12V “RB450-SE” si associa con il PANNELLO COMANDO “PC180-SE”

FUNZIONI DEL SISTEMA

• RICARICA BATTERIA AUTO (B1)
• RICARICA BATTERIA SERVIZI (B2)
• SEPARATORE ELETTRONICO DI BATTERIE

Vedere nella descrizione estesa il dettaglio delle funzioni

Montato su MOBILVETTA

FUNZIONI DEL SISTEMA

RICARICA BATTERIA AUTO (B1)

Un dispositivo elettronico comandato dal segnale rete, inserisce il parallelo batterie con tensione
batteria servizi B2 > di 13.5V  e lo disinserisce con carica batterie spento o con tensione < di 12.5V.

RICARICA BATTERIA SERVIZI (B2)

• con alternatore: tramite il relè separatore quando il motore è in moto.
• con rete 230V: sistema a tampone tramite il carica batterie
• con modulo fotovoltaico: tramite regolatore solare.

SEPARATORE ELETTRONICO DI BATTERIE

Un dispositivo elettronico, inserisce il parallelo batterie in presenza di una delle seguenti condizioni:
1) Con segnale D+ positivo (connettore rif.14, pin 1).
2) Con segnale + chiave FIAT (connettore rif.9, pin 3) e segnale negativo D+ FIAT (connettore
rif. 9, pin 2).
Questo dispositivo comanda i relè delle utenze dipendenti dall’uscita D+ (frigo, luce esterna, rientro
antenna ecc).
