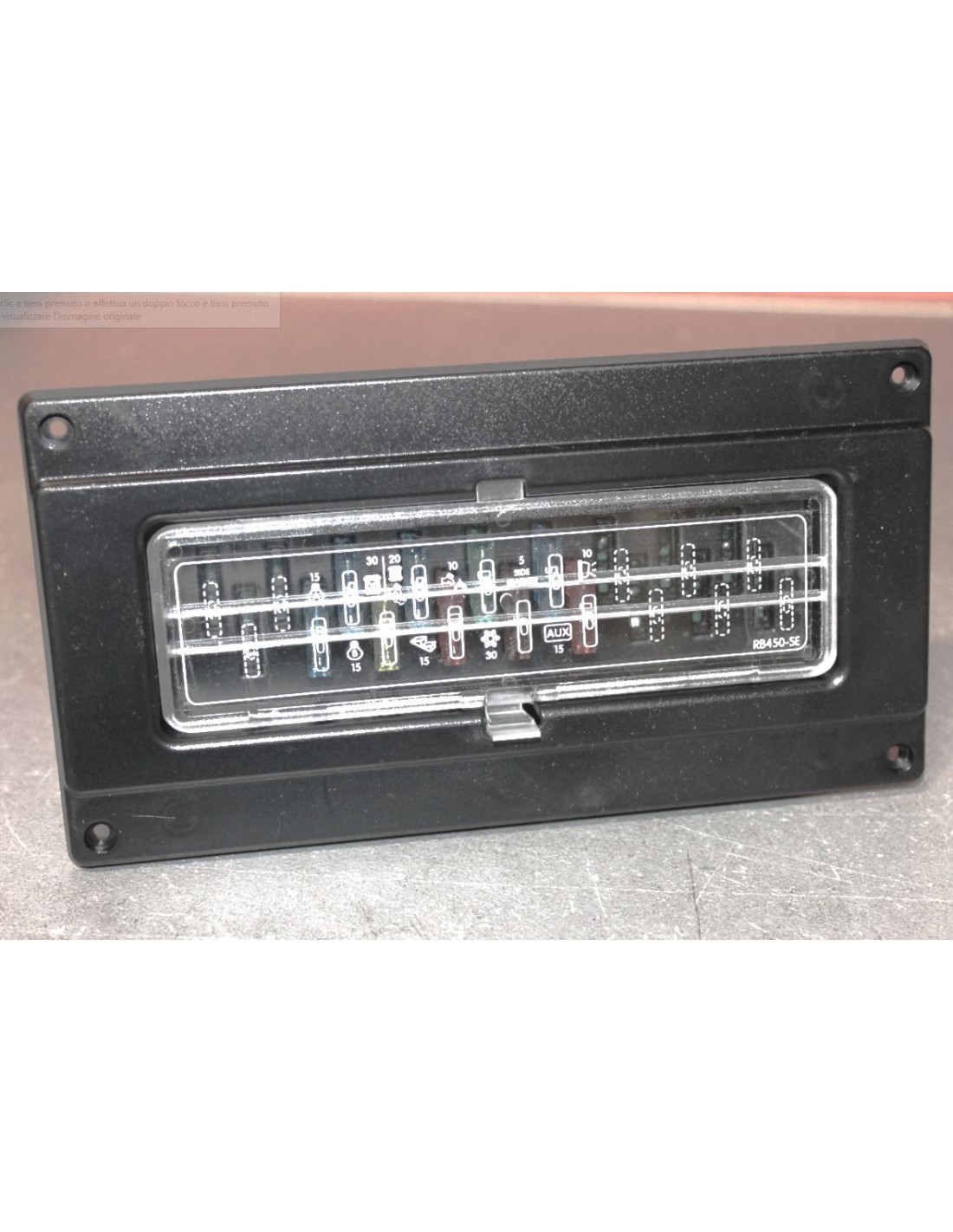

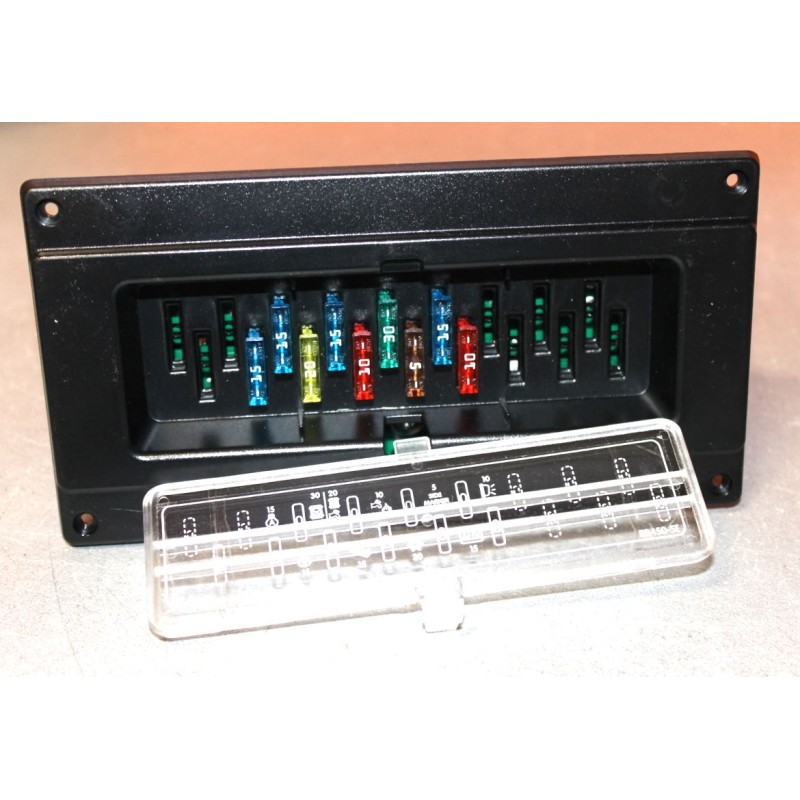

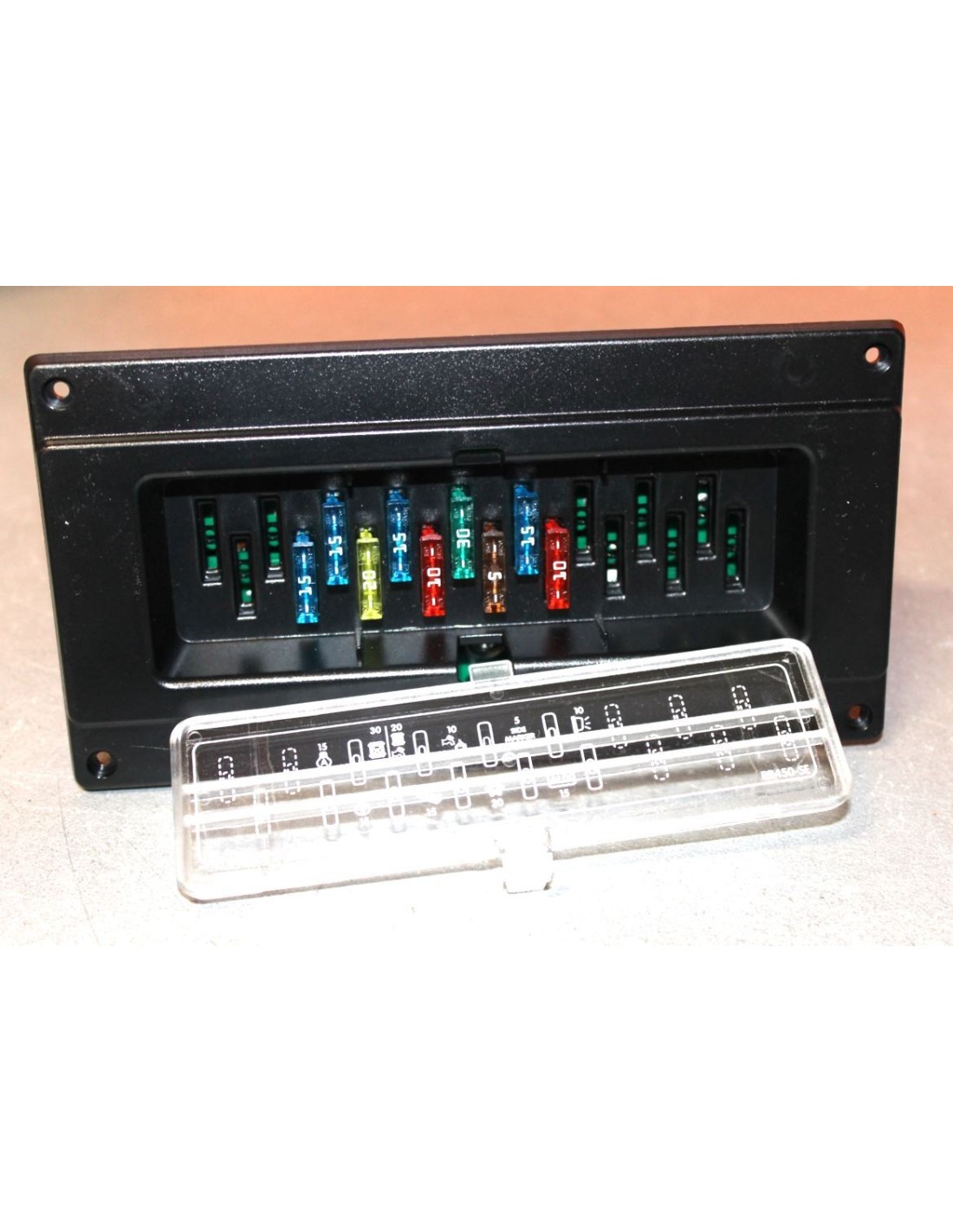

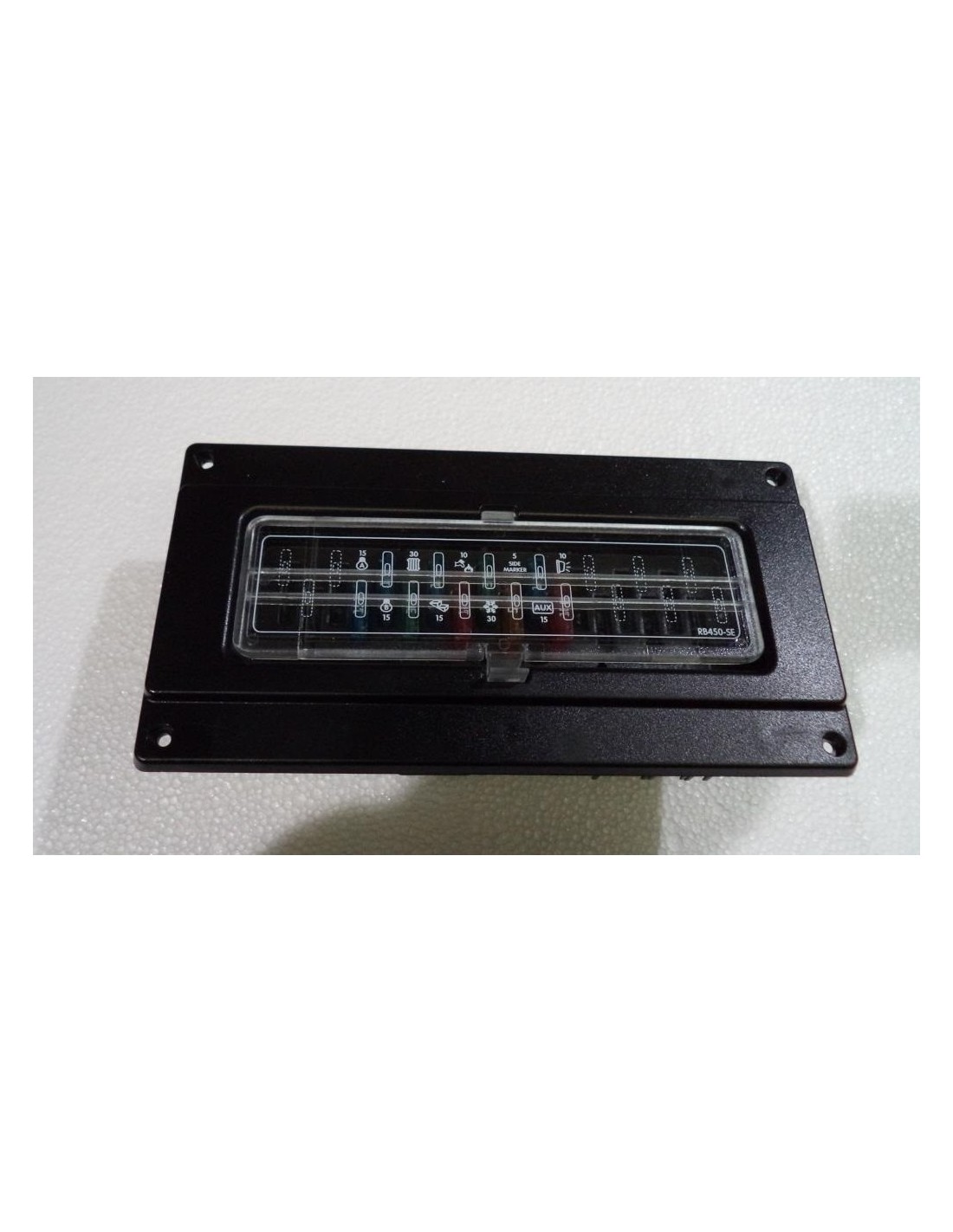

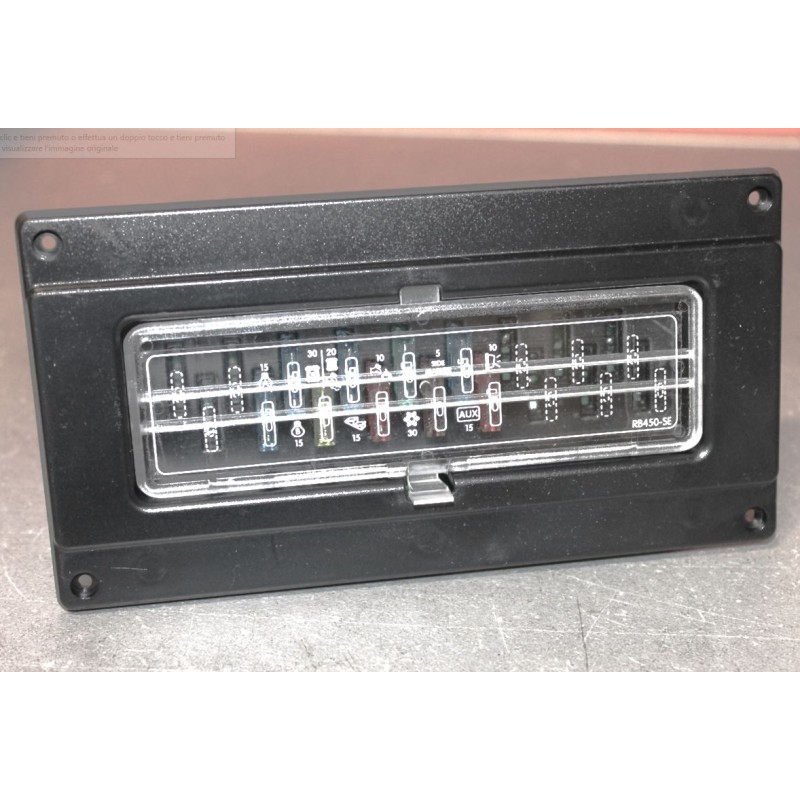

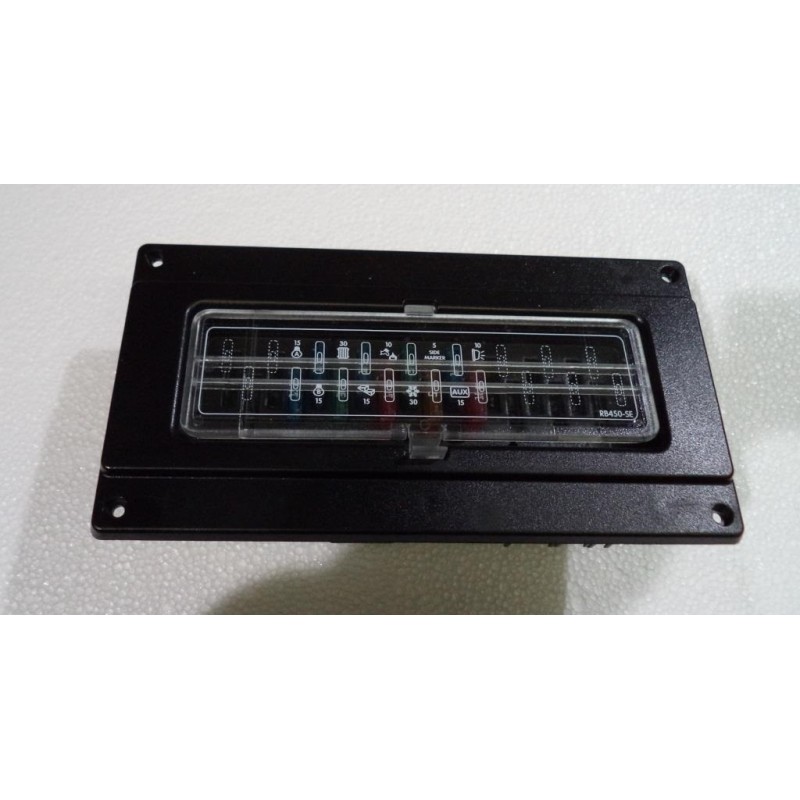

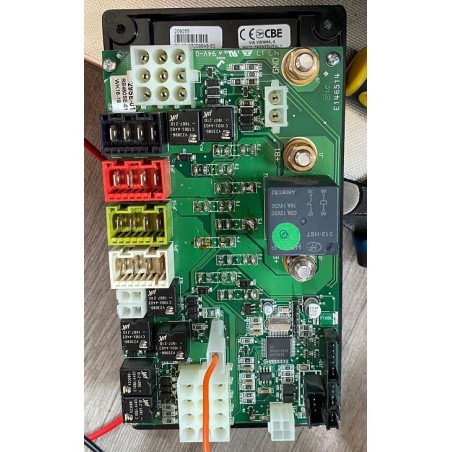

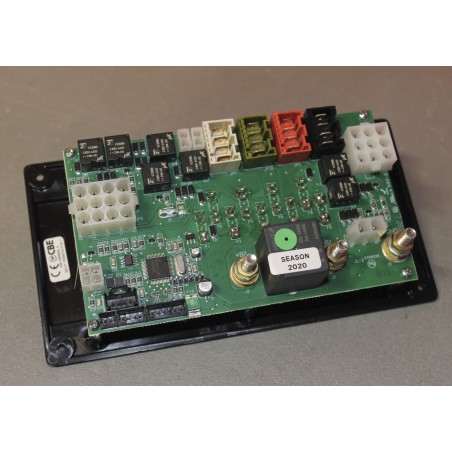

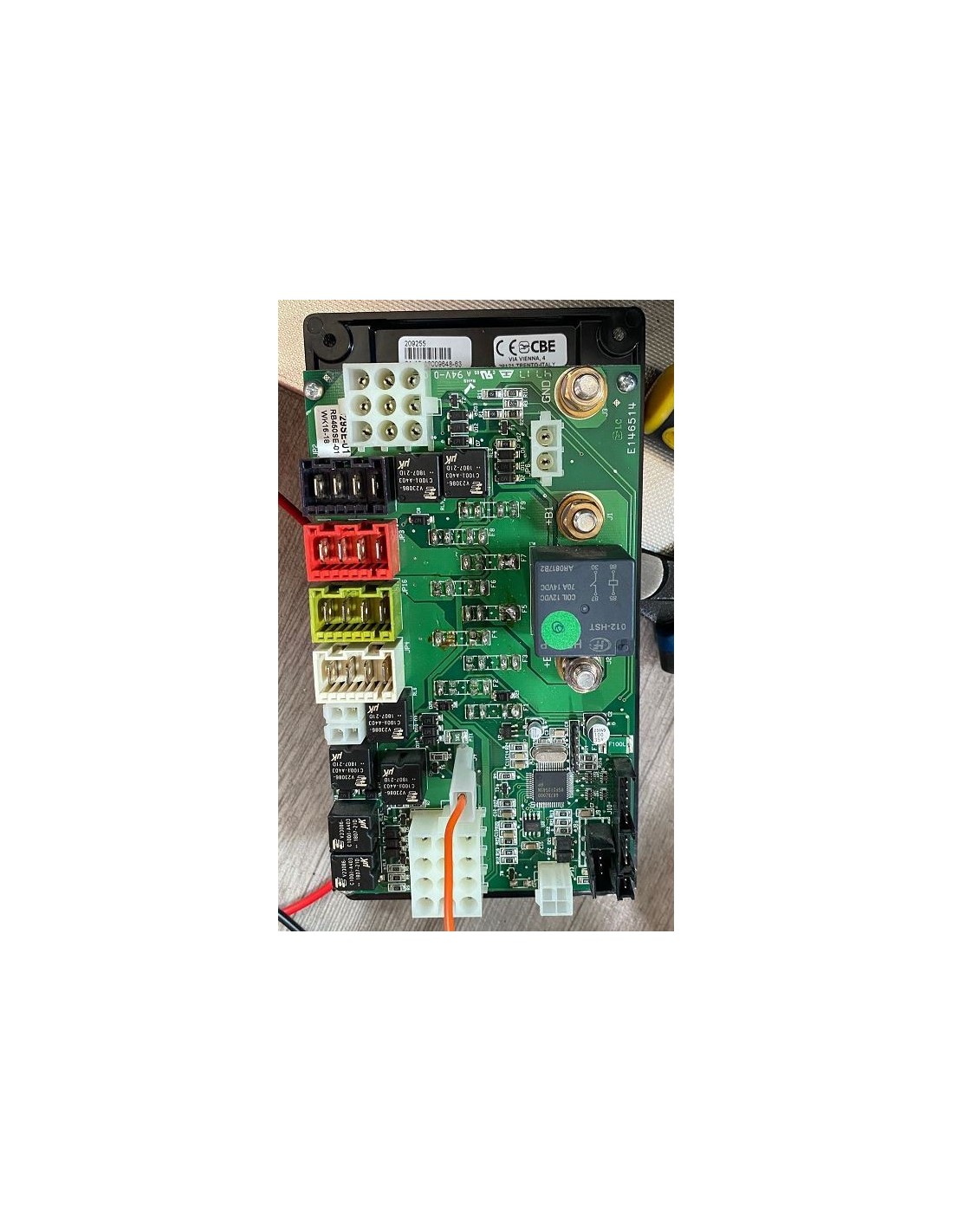

RB450-SE '' CBE'' 209255 SICHERUNGSHALTER VERSCHLUSS

SICHERUNGSHALTERSCHALTER RB450-SE - CBE 209255

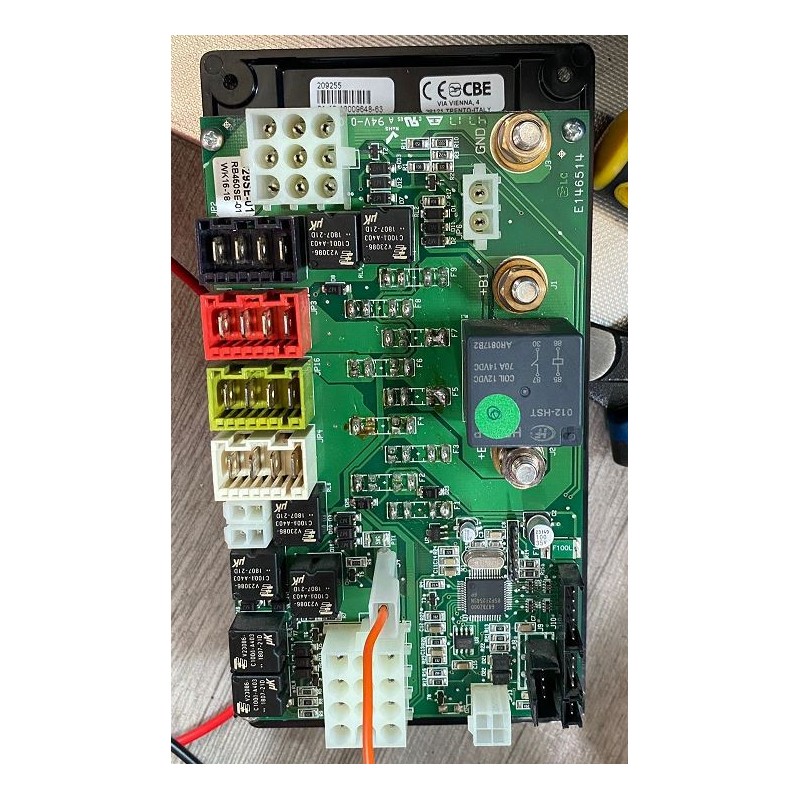

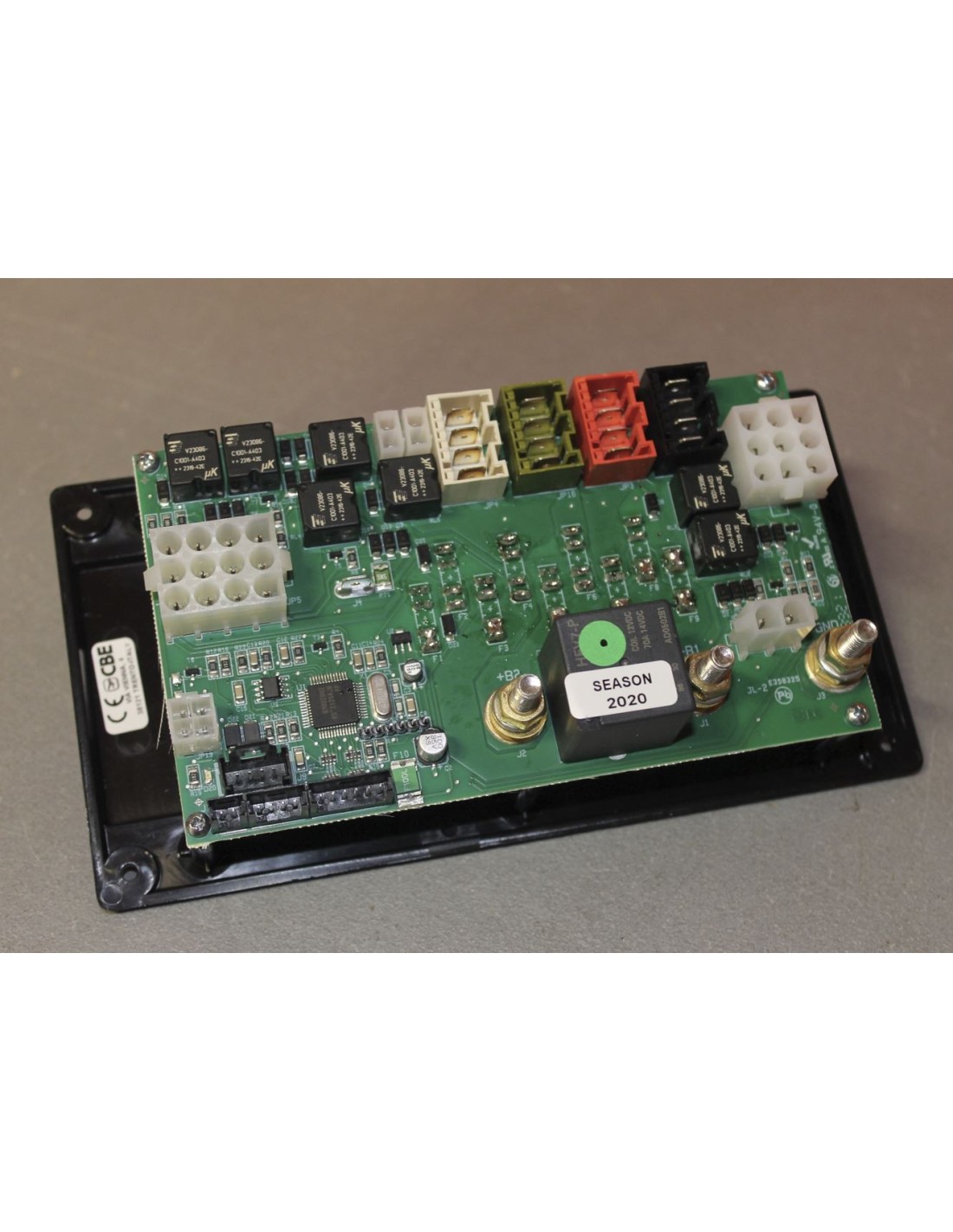

Das 12V-VERTEILERFELD „RB450-SE“ ist mit dem STEUERGERÄT „PC180-SE“ verbunden

SYSTEMFUNKTIONEN

• LADEN DER AUTOBATTERIE (B1)
• Batterieladedienste (B2)
• ELEKTRONISCHER BATTERIE-SEPARATOR

Die detaillierte Beschreibung der Funktionen finden Sie in der erweiterten Beschreibung

Auf CABINET montiert

SYSTEMFUNKTIONEN

LADEN DER AUTOBATTERIE (B1)

Ein vom Netzsignal gesteuertes elektronisches Gerät legt die Batterien parallel zur Spannung ein
Servicebatterie B2 > 13,5V und schaltet diese bei ausgeschaltetem Batterieladegerät oder bei Spannung < 12,5V ab.

Batterieladedienste (B2)

• mit Lichtmaschine: über das Trennrelais bei laufendem Motor.
• bei 230V-Netz: Puffersystem über Batterieladegerät
• mit Photovoltaikmodul: über Solarregler.

ELEKTRONISCHER BATTERIE-SEPARATOR

Ein elektronisches Gerät legt die Batterien parallel ein, wenn eine der folgenden Bedingungen vorliegt:
1) Mit positivem D+-Signal (Stecker Ref. 14, Pin 1).
2) Mit Signal + FIAT-Taste (Stecker Nr. 9, Pin 3) und negativem Signal D+ FIAT (Stecker).
ref. 9, Pin 2).
Dieses Gerät steuert die Relais der Verbraucher abhängig vom D+-Ausgang (Kühlschrank, Außenlicht, Rücklauf).
Antenne usw.).
